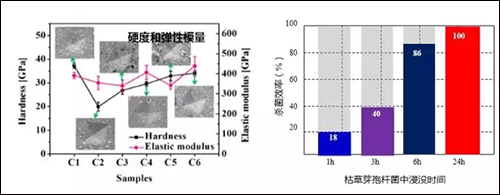

寧波材料所海洋新材料與應(yīng)用技術(shù)重點實驗室王立平研究員與李金龍研究員帶領(lǐng)的科研團隊利用多弧離子鍍復(fù)合技術(shù)制備了多尺度耦合超硬TiSiN與Ag的復(fù)合涂層。通過非晶納米晶TiSiN涂層阻隔和微通道輸運技術(shù)實現(xiàn)精確調(diào)控原子及納米尺度Ag元素的分布和微量可控釋放。基于納米壓入測試模擬涂層表面硬度分布譜可直觀的獲得涂層表面Ag元素的分布和尺度。納米壓入測試涂層硬度介于35-45GPa之間。含微量Ag的TiSiN涂層在枯草芽孢桿菌溶液中經(jīng)過24小時殺菌率達到100%，并具有顯著的抑制三角藻類在其表面貼附的效果。該功能化超硬涂層在高端醫(yī)療器械抗菌方面和海洋關(guān)鍵零部件防污抗菌領(lǐng)域具有潛在的應(yīng)用前景。

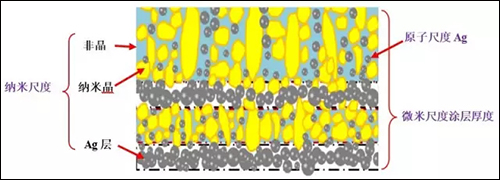

    非晶納米晶多尺度耦合功能化超硬涂層結(jié)構(gòu)設(shè)計

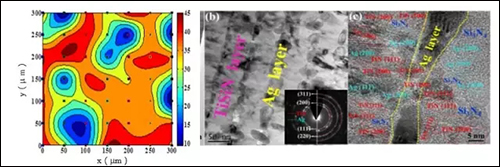

    基于納米壓入表面硬度譜和高分辨電鏡涂層微觀精細結(jié)構(gòu)

    研究成果已經(jīng)申請了國家發(fā)明專利“一種高硬度抗菌納米復(fù)合功能涂層及其制備方法”，專利申請?zhí)枮?01610466291.2。

    部分研究成果發(fā)表在Applied Surface Science, 386（2016）224-233, Journal of Materials Science, 52 （2017） 2511-2523, Applied Surface Science 394（2017） 613-624。
