金屬基復合材料（MMCs）作為一種兼具金屬基體和非金屬強化顆粒性能的合成材料，由于具有強度高、熱穩定性好、耐磨性好等優點，近年來受到了廣泛的關注。然而，傳統制造工藝（例如鑄造或粉末冶金）中MMC 基體內部會形成強化顆粒的團聚和不均勻分布，這種不均勻分布的顆粒通常會導致室溫下延展性以及MMC基體有效強度的損失。韌性的顯著降低是高性能MMC設計中的一個主要問題，因?yàn)樵趥鹘y(tǒng)制造工藝中通常很難避免增強顆粒的團聚。

鑒于上述困難，將非金屬顆粒分解或溶解到金屬基體中，然后激活化學反應生成新的第二相的原位合金化方法，已在MMC中得到廣泛應用。這些強化相在MMC基體內呈現更均勻和更精細的分布。

在當前的工作中，南方科技大學逯文君教授團隊開發了一種新策略，通過LPBF的原位合金化，在等原子 CoCrNi/Cr2B 復合材料中獲得了良好的強度-延展性組合。首先，將1 wt%B4C顆粒添加到CoCrNi中熵合金（MEA）基體中，以促進 LPBF 加工過程中硼化物的原位形成。LPBF的超快凝固和冷卻過程導致形成由高密度位錯組成的納米級蜂窩結構。由于界面能的降低，這種納米級多孔結構的壁為增強硼化物提供了偏析或沉淀位點。因此，可以在 CoCrNi 中開發出納米級核殼（NSCS）結構，即“軟”基體（FCC 核）與“硬”沉淀物（Cr2B 殼）相結合復合材料作為優化機械性能的設計工具。CoCrNi/Cr2B復合材料機械性能的增強主要?dú)w因于NSCS的異質結構帶來的承載強化和異質變形誘導（HDI）硬化的綜合效應。此外，NSCS結構可以抑制裂紋擴展，從而在保持可接受的塑性的同時提高拉伸強度。

文章鏈接：https://doi.org/10.1016/j.compositesb.2024.111428

主要圖文

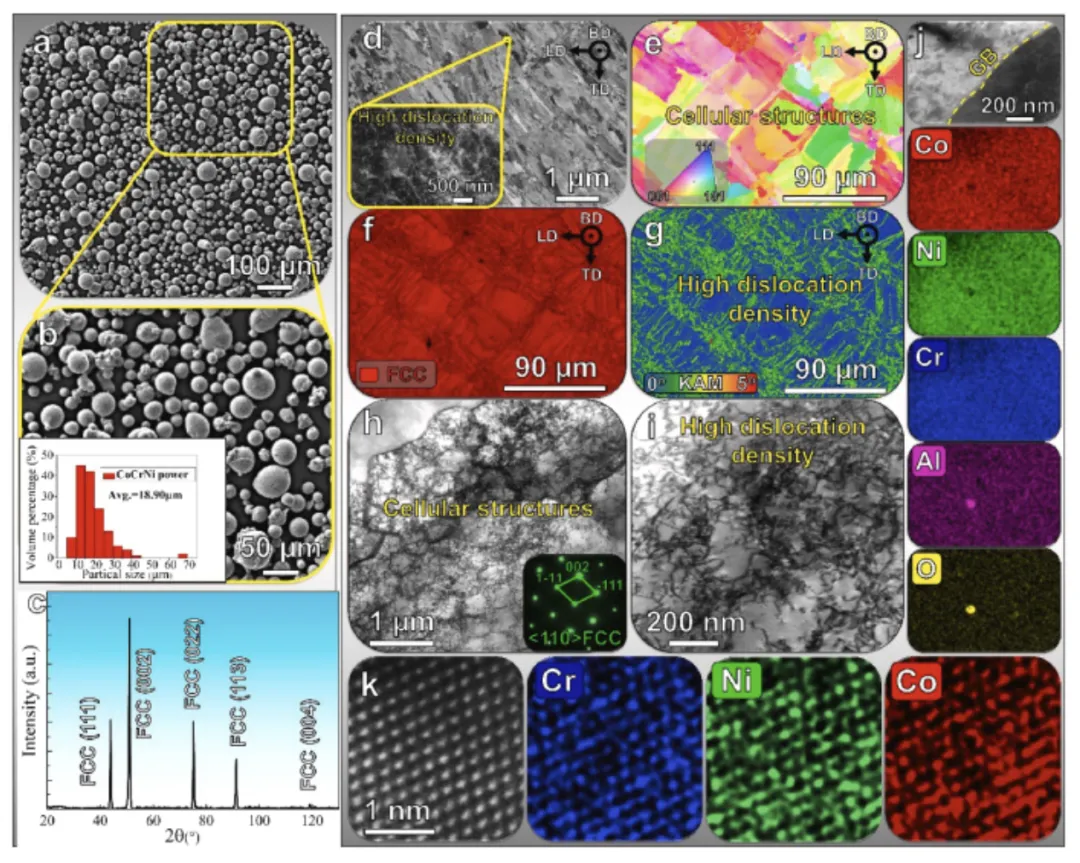

圖 1. (a)–(b) CoCrNi 中熵合金粉末 SEM 圖像。(c) 成形后塊體中熵合金樣品的相應 XRD 數據。(d) 不同放大倍數下的 CoCrNi 中熵合金微觀結構表征。CoCrNi 中熵合金的EBSD 數據包括 (e) 反極圖、(f) 相和 (g) 核平均定向誤差圖。(h)–(i) 不同放大倍數的 CoCrNi 中熵合金的環形明場-高分辨率掃描TEM 圖像。(j) 一般晶粒邊界的高分辨率掃描TEM-EDS 圖像描繪了五種元素的化學分布：Co、Ni、Cr、Al 和 O。(k) 原子分辨率高角度環形暗場-高分辨率掃描TEM 圖像與 CoCrNi 中熵合金基質的相應 EDS 數據。

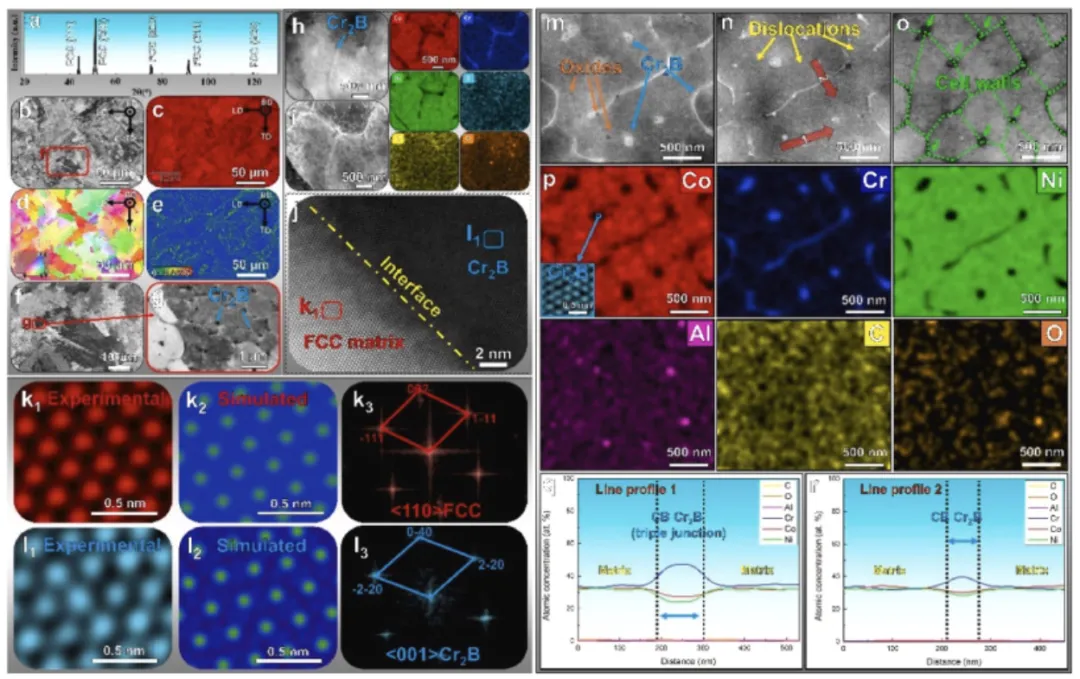

圖 2. 變形前成形CoCrNi/C2B 復合材料的微觀結構特征。(a) 從 20° 到 130° 掃描的 XRD 譜圖。(b)相關EBSD數據：(c)相位圖、(d)反極圖圖和核平均定向誤差圖。(f)–(g) (b) 中標記的高倍電子通道襯度圖像。(h)–(i) 子結構（帶狀沉淀）的高角度環形暗場圖像及EDS 圖。(j) FCC基體和 Cr2B 相之間界面的原子分辨率高角度環形暗場-高分辨率掃描TEM 圖像。(k1) 平行于 <110> 方向FCC 矩陣的高分辨率高角度環形暗場-高分辨率掃描TEM 圖像和 (k2) 其相應的模擬圖像。(k3) 其相關的快速傅里葉變換模式。(l1) 平行于 <001> 方向的 Cr2B 硼化物的高分辨率高角度環形暗場-高分辨率掃描TEM 圖像和 (l2) 其相應的計算圖像。(l3) 其相關的快速傅里葉變換模式。(m)–(o) 納米級核殼結構的高角度環形暗場、環形暗場和環形明場高分辨率掃描TEM 圖像。(p) 相應的 EDS 圖與插圖原子高角度環形暗場-高分辨率掃描TEM 圖像。

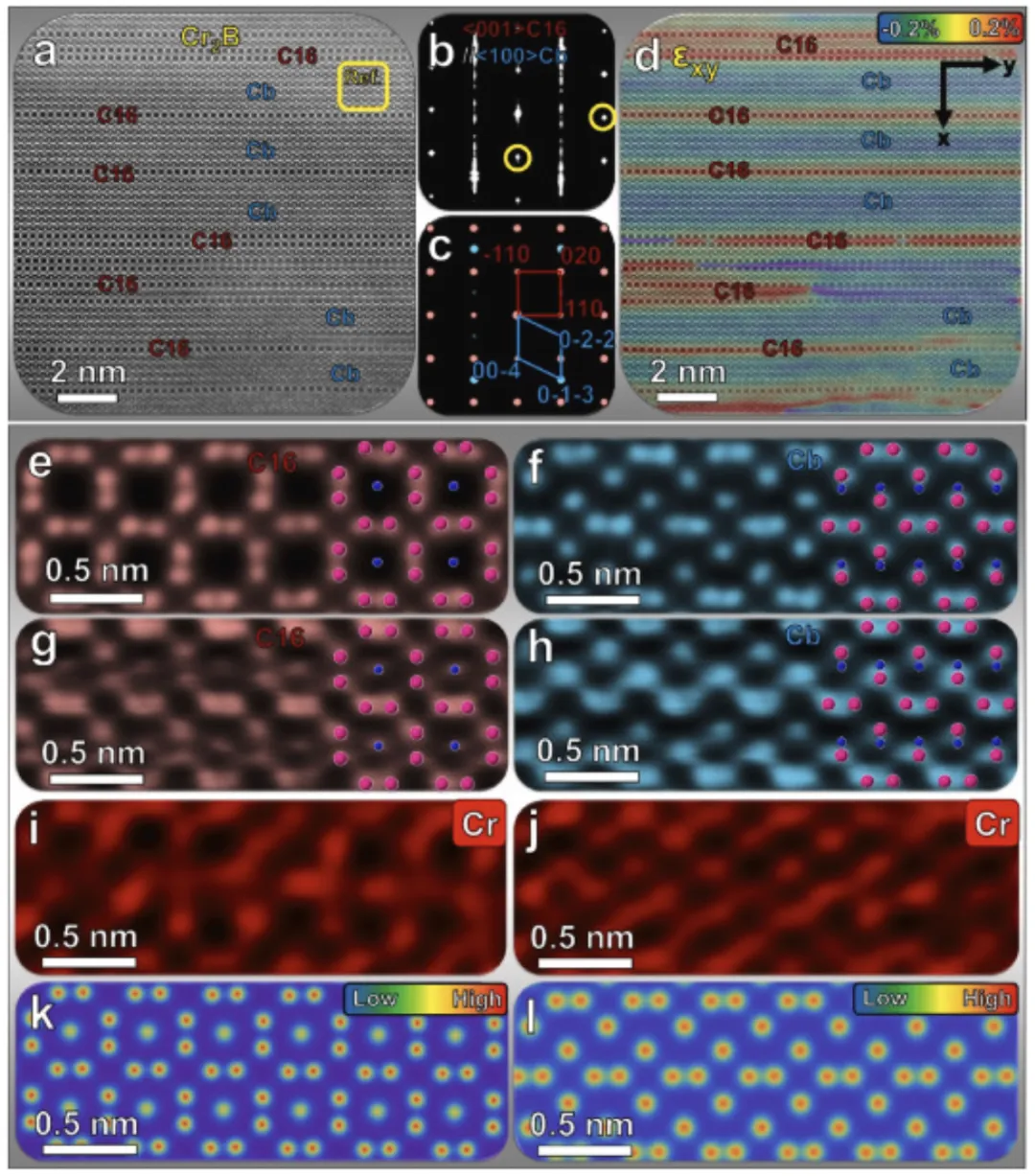

圖 3. (a) 通過沿 <001> 方向的原子分辨率高角度環形暗場-高分辨率掃描TEM 成像捕獲的 Cr2B 硼化物。(b) 相對于 Cr2B-Cb 晶格參考（黃色矩形區域）定義的從幾何相位分析獲得的數值應變分量。(c)–(d) 具有不同變體（C16 和 Cb）的 Cr2B 硼化物的兩種典型高分辨率高角度環形暗場-高分辨率掃描TEM 圖像。(e)–(f) 對應的積分微分相差圖像。（g-h）Cr2B–C16 和 Cr2B-Cb 相中 Cr 元素的原子分辨率 EDS 圖。

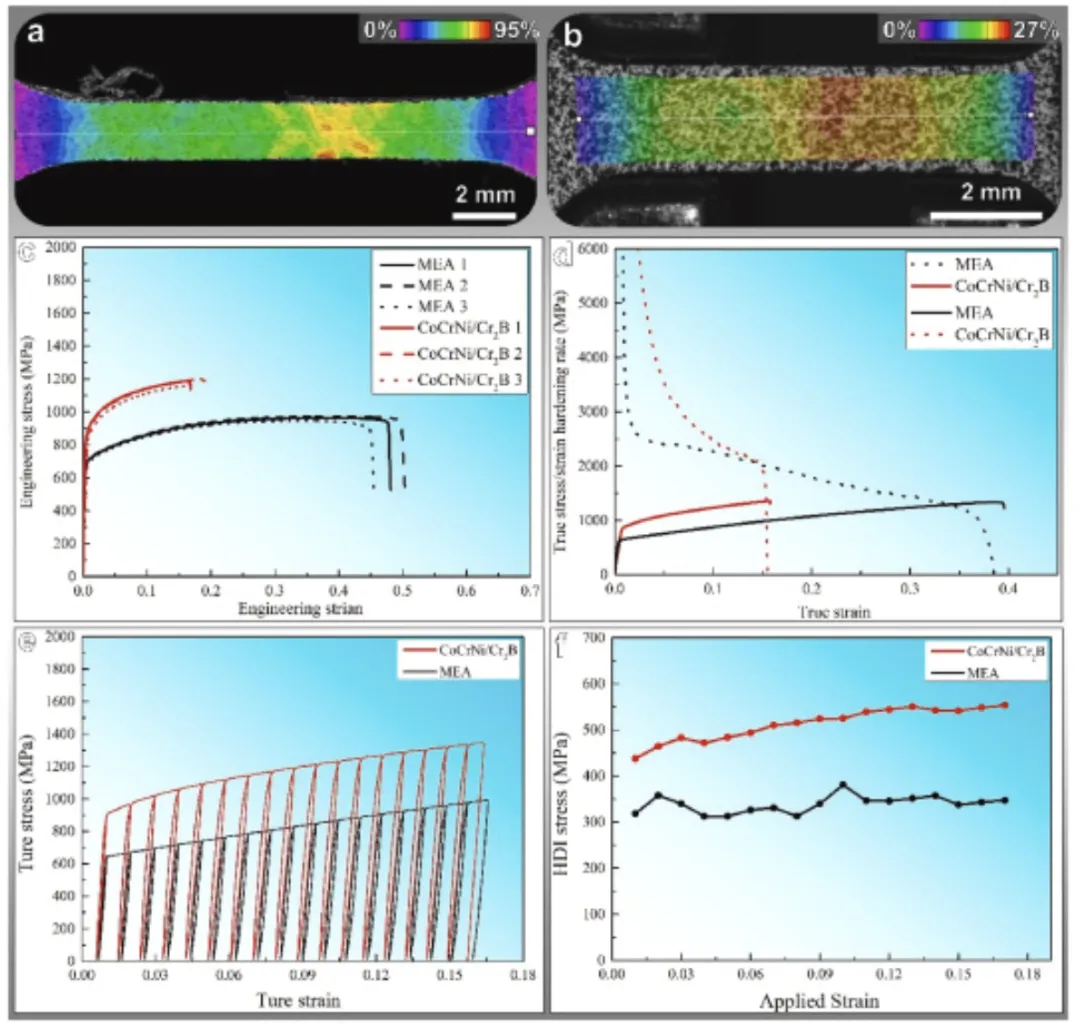

圖 4. (a)–(b) 通過數字圖像相關性分析得到中熵合金和 CoCrNi/Cr2B 復合材料在斷裂前階段的二維應變分布。(c) 中熵合金和CoCrNi/Cr2B 復合材料的重復工程應力-應變曲線和 (d) 真實應力-應變曲線。(e) 中熵合金和 CoCrNi/Cr2B 復合材料的加載-卸載曲線。(f) 異質變形誘導應力與中熵合金和 CoCrNi/Cr2B 復合材料應變的函數關系。

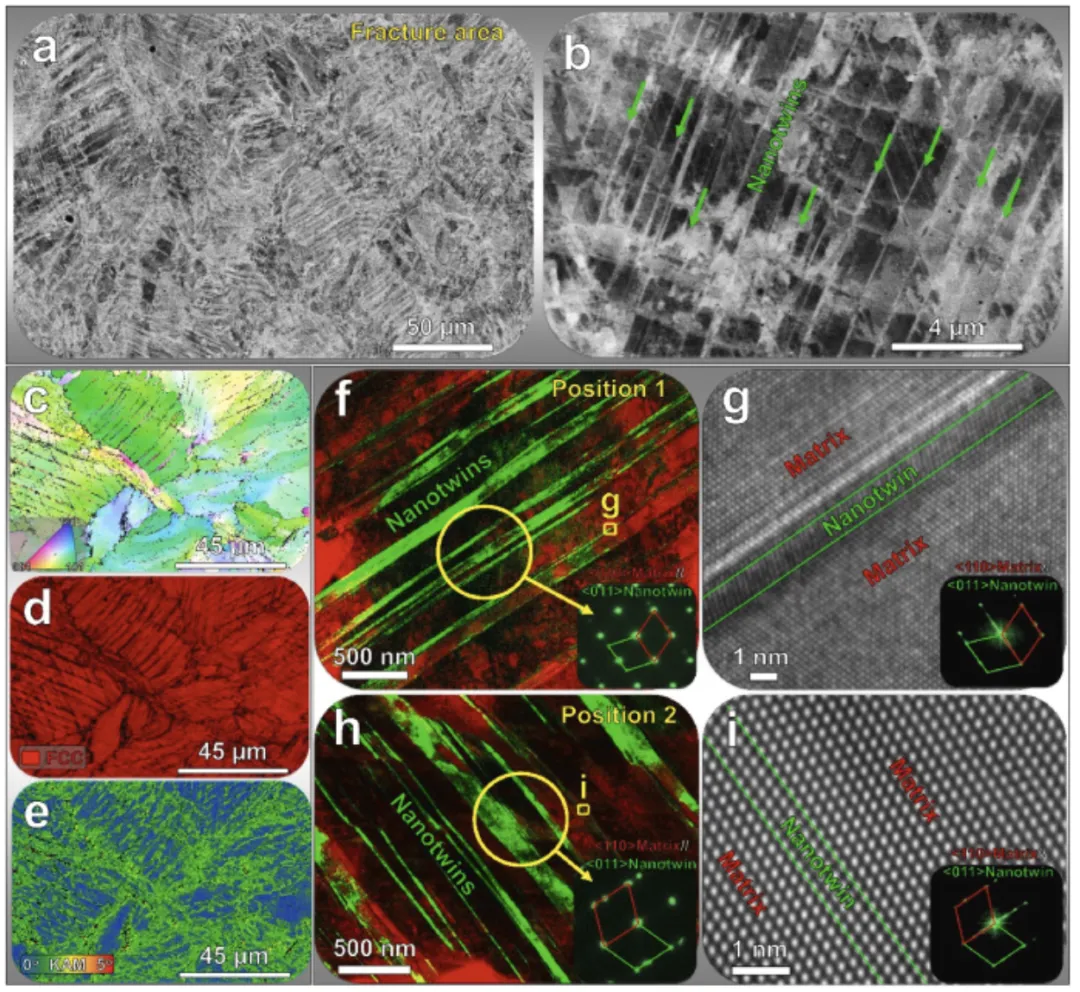

圖 5. (a)–(b) 變形中熵合金樣品斷裂表面附近的電子通道襯度圖像。(c)–(e) EBSD 數據，包括反極圖、相位和核平均定向誤差圖。(f)–(g) 位置 1 的帶有選區電子衍射圖案的暗場TEM圖像和帶有快速傅里葉變換圖案的高分辨率透射電鏡圖像。(h)–(i) 位置 2 的帶有選區電子衍射圖案的暗場TEM圖像和帶有快速傅里葉變換圖案的高分辨率透射電鏡圖像。

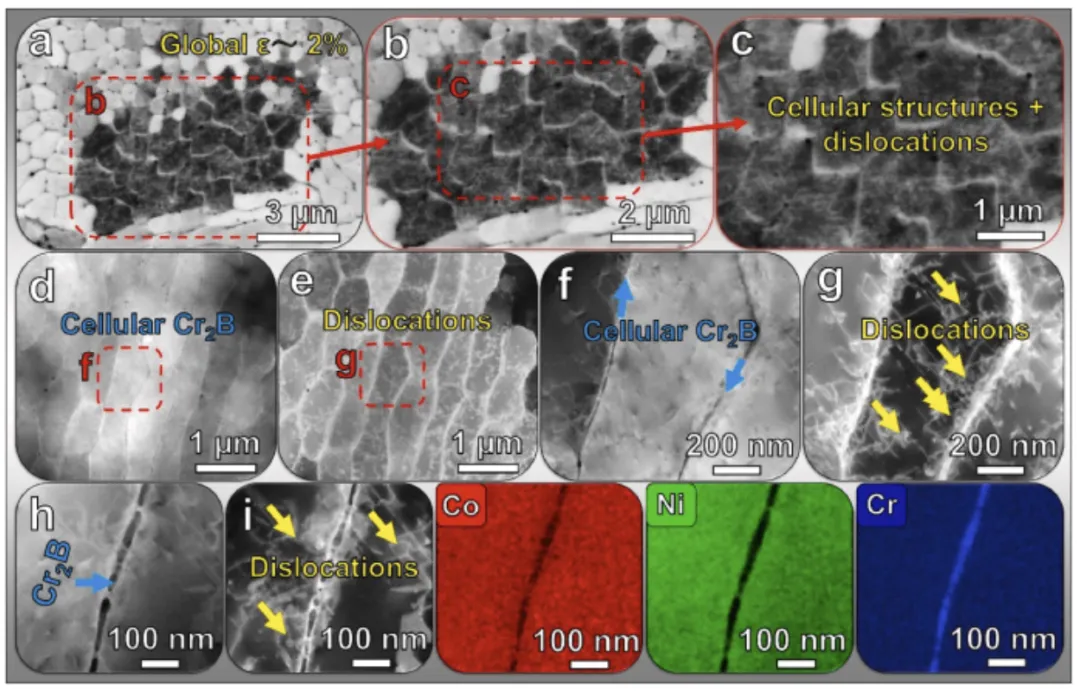

圖 6. (a)–(c) 整體應變約為 2% 的 CoCrNi/Cr2B 復合材料的變形微觀組織。(d)–(g)不同放大倍率的 高角度環形暗場 和 環形暗場-高分辨率掃描TEM 圖像。(h)–(i) 晶胞邊界的高分辨率掃描TEM-EDS 數據。

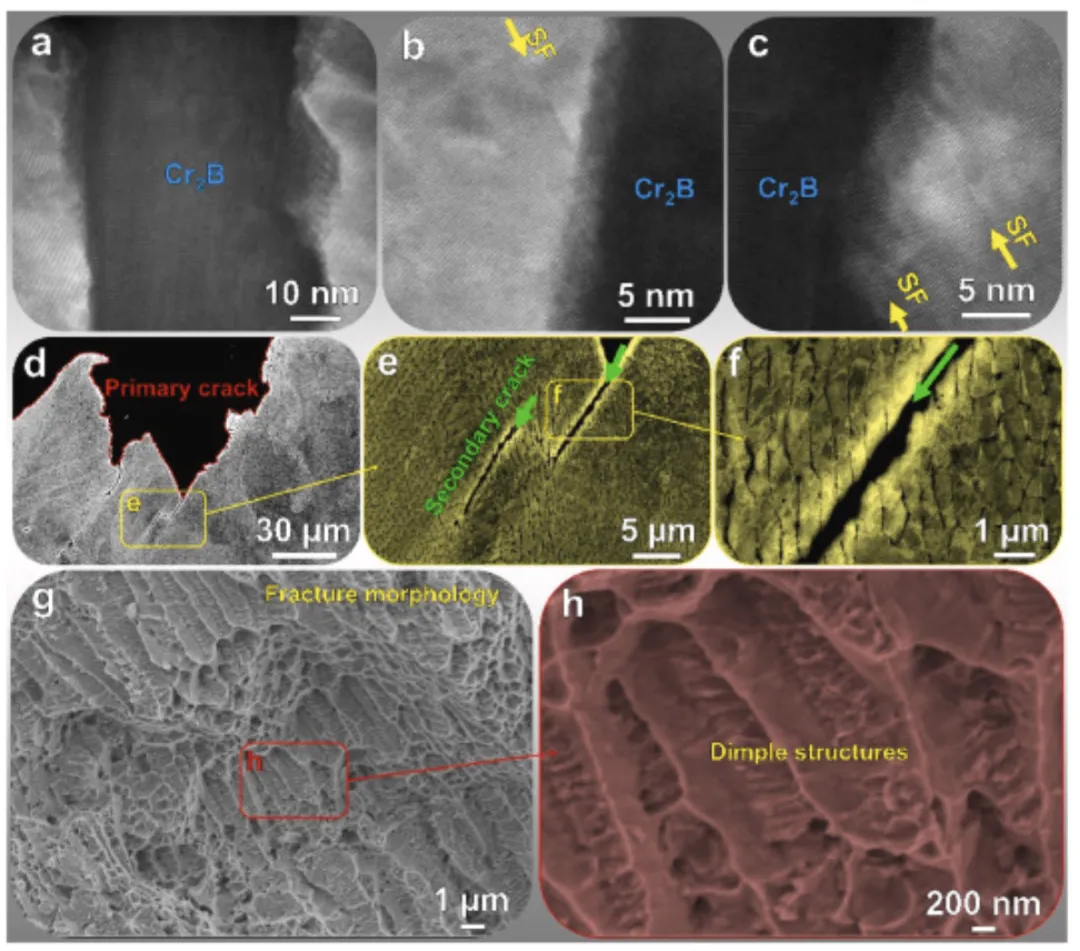

圖 7. (a)–(c) 靠近斷裂區域含有 Cr2B 相的CoCrNi/Cr2B 復合材料高分辨率 高角度環形暗場-高分辨率掃描TEM 圖像。(d)–(f) 斷裂表面和裂紋形態（一次裂紋和二次裂紋）的 電子通道襯度圖像。(g)–(h) 斷口表面韌窩結構的 SEM 圖像。

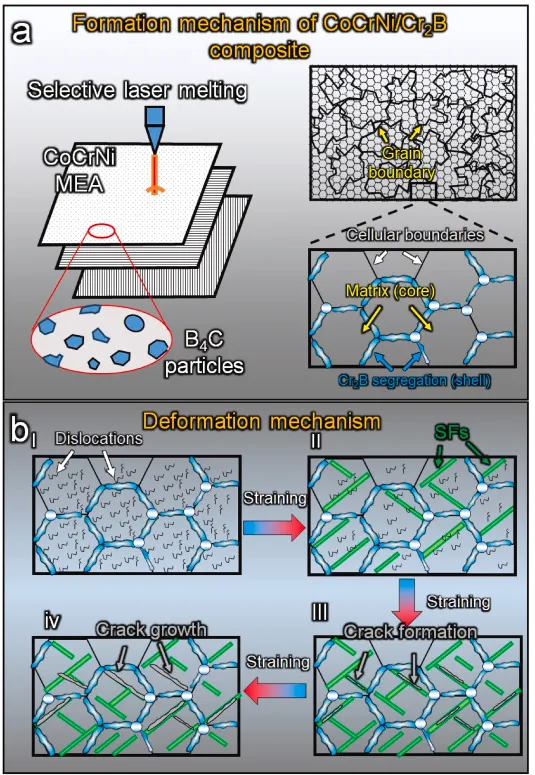

圖 8. (a) CoCrNi/Cr2B 復合材料的原位合金化反應示意圖和 (b) CoCrNi/Cr2B 復合材料在拉伸變形過程中的微觀結構演變示意圖。

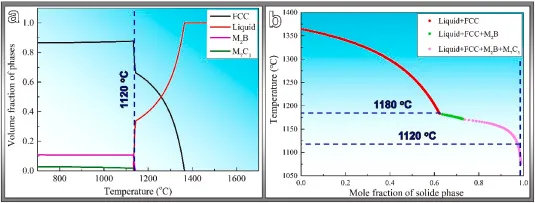

圖9. 通過Thermo-Calc軟件和TCHEA6數據庫對CoCrNi/Cr2B復合材料進行的熱力學模擬。(a) 計算的平衡相圖和 (b) 基于 Scheil-Gulliver 假設的模擬凝固路徑。

主要結論如下：

(1)通過LPBF原位合金化可以制備具有納米核殼結構的CoCrNi/Cr2B復合材料。這種納米尺寸的核殼結構是通過建立 CoCrNi 基體的“軟核”并嵌入 Cr2B 硼化物的“硬殼”而形成的。

(2) 與無沉淀中熵合金相比，納米核殼結構對提高CoCrNi/Cr2B復合材料的力學性能具有深遠的強化作用：屈服強度（867±1.6 MPa）、拉伸強度（1200±13 MPa）、斷裂應變（17±0.5 %）。

(3)CoCrNi/Cr2B復合材料的變形機制主要是堆垛層錯的作用。拉伸強度和加工硬化率的提高歸因于納米尺寸核殼結構引起的異質變形誘導硬化。FCC基體和Cr2B硼化物之間的界面可以抑制裂紋的擴展，從而有助于進一步加工硬化以提高變形能力。
