2.2.2.1碼頭面臨的主要腐蝕問題

    1.碼頭的主要腐蝕類型

    在海洋環境中的金屬構件，腐蝕類型主要有均勻腐蝕和局部腐蝕，局部腐蝕又包括點蝕、縫隙腐蝕、電偶腐蝕等。

    2.不同區帶的腐蝕狀況

    一般而言，按照浸入海水的深度不同，通常將海洋腐蝕環境分為大氣區、浪濺區（飛濺區）、水位變動區（潮差區）、水下區（全浸區）和泥下區（海泥區）五個區域。

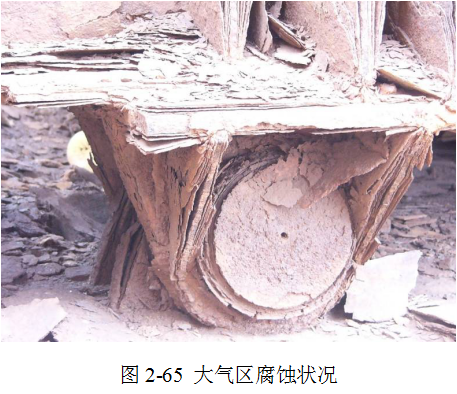

    1）海洋大氣區

    海洋大氣區是在海洋環境中不直接接觸海水的部分，海洋大氣區的腐蝕往往受多種因素的影響，是由各種不同因素相互作用引起的。海洋大氣與陸地大氣相比，由于金屬表面存在著含鹽液滴，使得該部分的腐蝕要比內陸嚴重很多。

    在海洋大氣區，海鹽的沉積與風浪條件，距離海面的高度和在空氣中暴露時間的長短等因素有關。另外，特別是氯化鈣和氯化鎂等海鹽粒子是吸濕性的，容易在金屬表面形成濕膜，當晝夜或季節氣候變化大時，尤為明顯。通常深入內陸時，大氣中的含鹽粒子量迅速下降，無強烈風暴時，大致在深入2km的內陸，含鹽量即趨近于零。

    對于大氣腐蝕產生重要影響的還有表面的水分，它直接影響到金屬的腐蝕速率和過程。在非常干燥的大氣環境中金屬材料的腐蝕是非常輕微的。相反，在表面產生結露的潮濕環境中腐蝕速率變得比較大。

    太陽輻射是影響腐蝕行為的另一個因素。這類輻射促進銅或鐵等金屬表面的光敏腐蝕反應及真菌之類的生物活性，后者會助長腐蝕性水粒和塵埃的積存。在熱帶地區，珊瑚塵和海鹽在一起腐蝕性特別大。長期的太陽輻射，會加速涂層的老化失效，對涂層不利。

    降雨量也是影響海洋大氣腐蝕速率的另一個重要因素。大量的雨水會沖刷掉金屬表面所沉積的鹽類，從而減輕了金屬的腐蝕。另外，從現場觀察到的情況來看，與朝向太陽的一面相比，背向太陽面的金屬材料腐蝕會更嚴重些。這是由于背向太陽面的金屬材料盡管避開太陽光的直射、溫度較低，但其表面塵埃和空氣中的海鹽及污染物未被及時沖洗掉，濕潤程度較高而使腐蝕更為嚴重。

    在海洋大氣中的金屬表面常會有真菌和霉菌沉積，這樣由于它保持了表面的水分從而增強了環境的腐蝕性。在海洋大氣環境的腐蝕中，隨溫度的升高而加強。溫度越高，腐蝕性越強。
