ADC12是一種Al-Si-Cu系壓鑄型鋁合金，其成型性能好，強度高，常運用于鑄造模具受尺寸和形狀限制的零件。Si作為合金中的主要合金元素加入到Al基體中，可提高合金的流動性，降低合金的收縮量和熱裂傾向，減少疏松、縮孔和熱裂紋等缺陷，并提高氣密性，從而獲得致密的優質鑄件。但在生產過程中，合金容易產生Si元素偏析，嚴重時會影響合金的使用性能和零件安全。

    某航空發動機變速器殼體采用該材料壓鑄成型，在試驗過程中發現殼體加強筋板與本體轉接部位出現一條貫穿性裂紋。本文針對變速器殼體裂紋性質及產生原因開展了相關冶金分析，確定了引起變速器殼體裂紋的原因，并針對性提出了措施。

    1.冶金分析

    （1）外觀檢查

    經目視檢查：裂紋位于零件加強筋板與本體轉接部位，已裂透零件壁厚，外表面?zhèn)攘鸭y長約48mm，內表面?zhèn)攘鸭y長約23mm，兩端較細小，呈彎折狀，表面及附近未見擊打及碰磨痕跡，形貌如圖1、圖2所示。

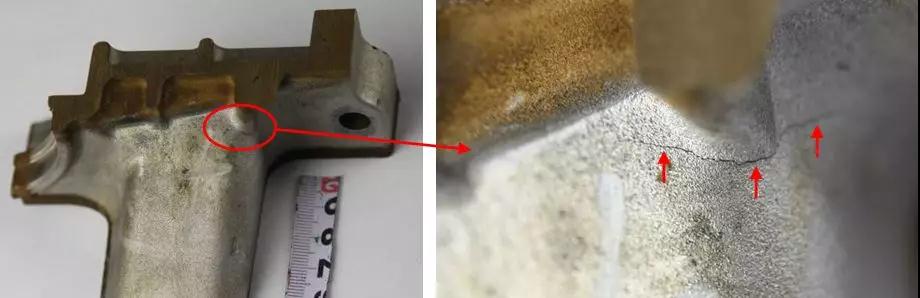

    （a）（b）圖1  殼體外表面裂紋形貌

    （2）斷口分析

     將裂紋打開后觀察：裂紋斷面較平坦，呈淺灰色，其上可見明顯的疲勞臺階和疲勞弧線。由疲勞臺階及弧線的收斂方向判斷，裂紋起始于外表面拐角部位表面，呈線源，源區未見冶金缺陷，如圖2所示。經掃描電鏡觀察：大部分?jǐn)嗝嫖⒂^(guān)形貌為準解理，局部可見疲勞條帶，形貌見圖3。

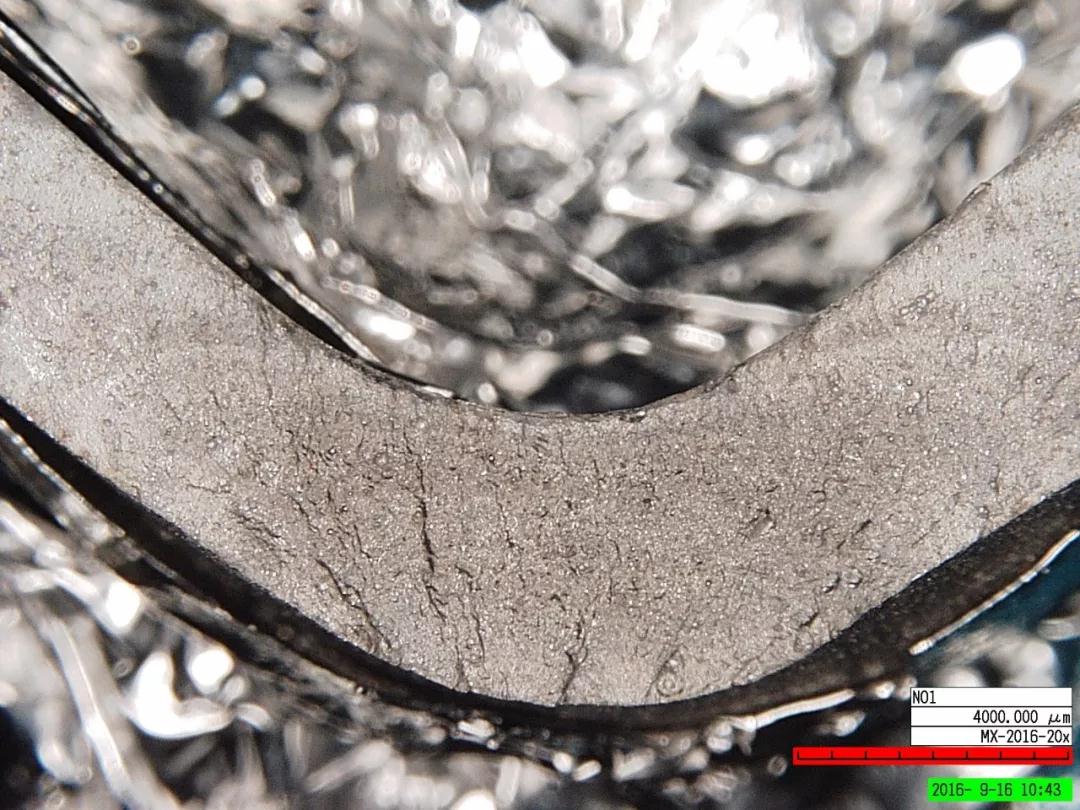

圖2  裂紋斷口源區形貌

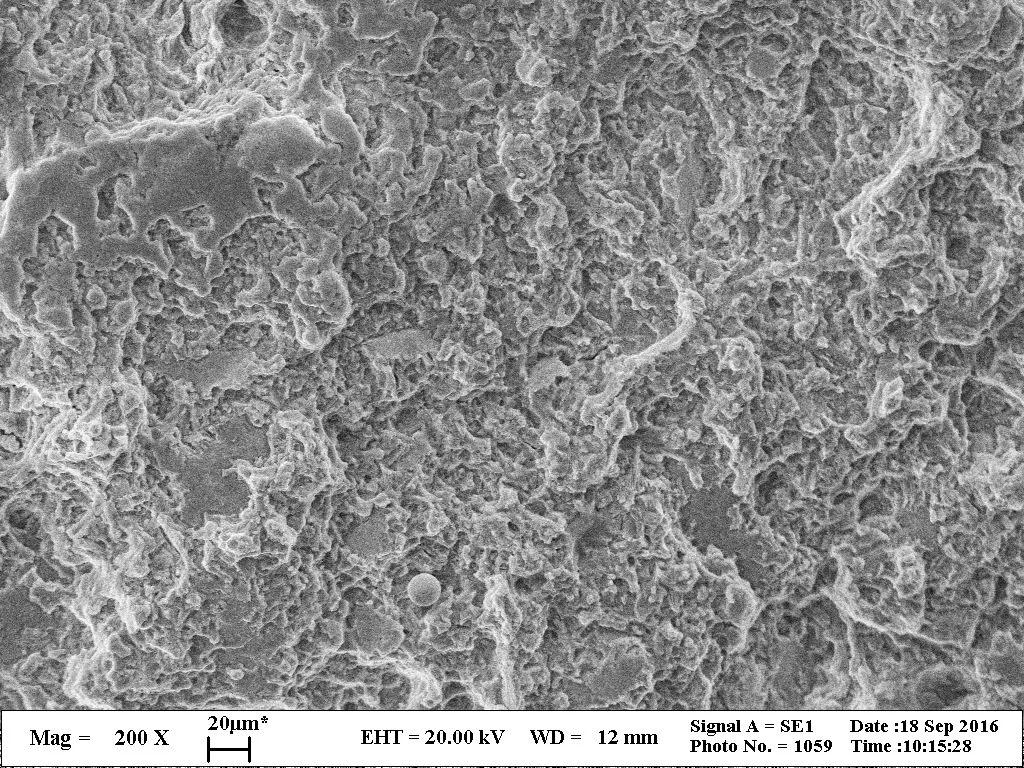

圖3  裂紋擴展區微觀形貌

    （3）金相剖切檢查在零件裂紋相鄰部位切取試樣進行金相檢查：殼體基體顯微組織未見異常疏松等冶金缺陷，無過燒現象（見圖4）。

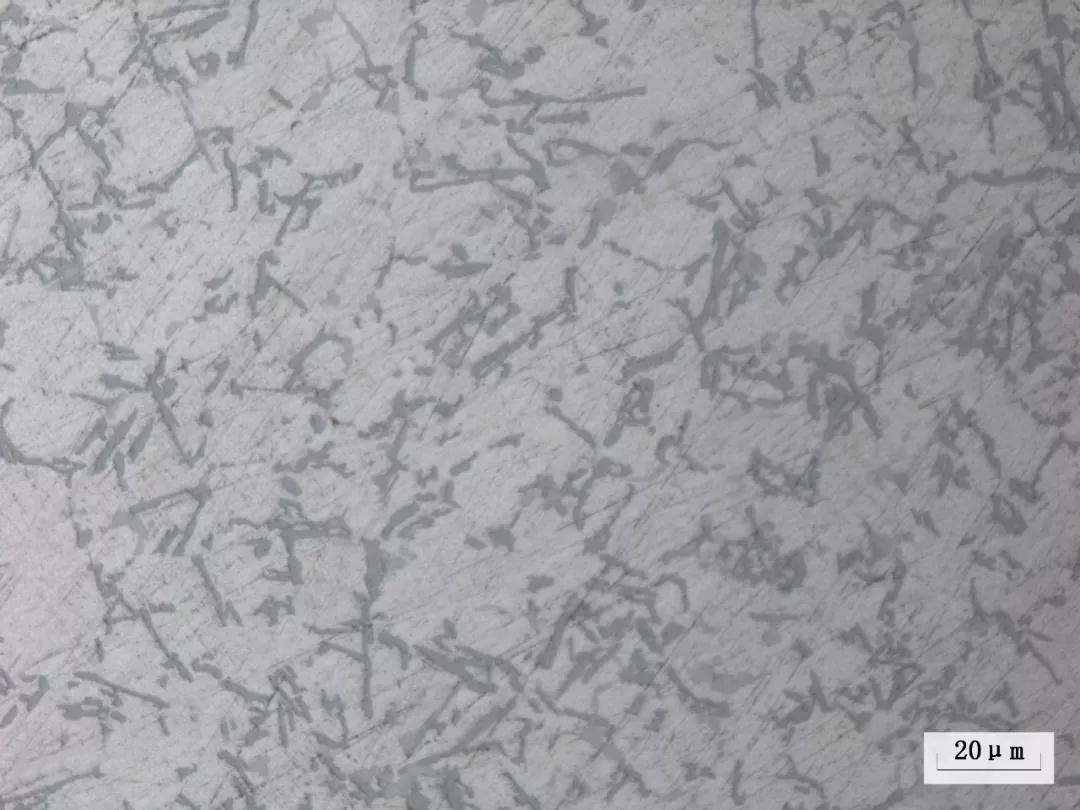

 圖4  殼體顯微組織形貌

    （4）成分分析經化學成分分析，符合相關技術條件要求，但裂紋部位成分中Si元素含量偏下限，與其遠離裂紋部位相比明顯偏低。成分分析結果見附表。

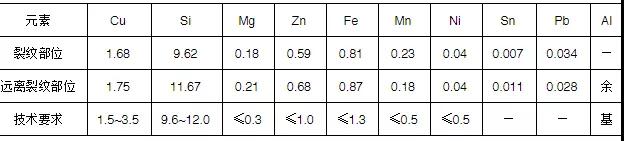

    ADC12化學成分（質量分?jǐn)?shù)）分析  （%）

    （5）硬度檢測在零件多個部位取樣進行硬度檢測：裂紋部位硬度偏低，為65.5~69.5HBW，不符合設計要求（設計要求75～105HBW），距離裂紋較遠的薄壁部位硬度為91.2~93.9HBW。

    2.裂紋原因分析

    （1）裂紋性質分析

    通過斷口觀察可知，裂紋斷面較平坦，呈淺灰色，其上可見明顯的疲勞臺階和疲勞弧線，掃描電子顯微鏡下觀察，裂紋斷面大部分?jǐn)嗝嫖⒂^(guān)形貌為準解理，局部可見疲勞條帶。因此，分析認為變速器殼體裂紋性質為疲勞裂紋。

    （2）裂紋原因分析

    由冶金分析發現變速器殼體裂紋部位成分中Si元素含量明顯偏下限，與遠離裂紋部位相比存在明顯的偏析現象，硬度檢測也發現存在不均勻現象，裂紋部位硬度與設計要求明顯偏低。根據強度理論，硬度與抗拉強度呈正比關系，疲勞強度與抗拉強度也呈正比關系。零件局部硬度明顯偏低，大大降低了局部抗拉強度和抗疲勞強度。在循環載荷的作用下，裂紋則容易在低硬度部位及應力集中部位（轉接R）萌生并擴展。

    3.結論及建議

    （1）變速器殼體裂紋性質為疲勞開裂，疲勞裂紋萌生與零件局部Si元素偏析嚴重，導致局部硬度偏低有關。

    （2）建議提高裂紋部位鑄件冷速，細化晶粒，控制零件Si元素偏下現象。
