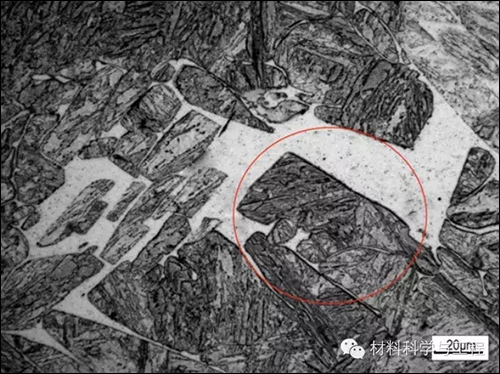

【81王曉輝】使用儀器：蔡司光學(xué)顯微鏡。作品描述：于P92鋼管的管壁上取樣，制成金相試樣，在蔡司光學(xué)顯微鏡下進(jìn)行觀察。可見其常溫下的組織回火馬氏體和殘余高溫奧氏體，殘余奧氏體沿晶界析出。另圈出即將縱身一躍的“小老虎”一只，目光炯炯，無所畏懼，與友一睹為快。

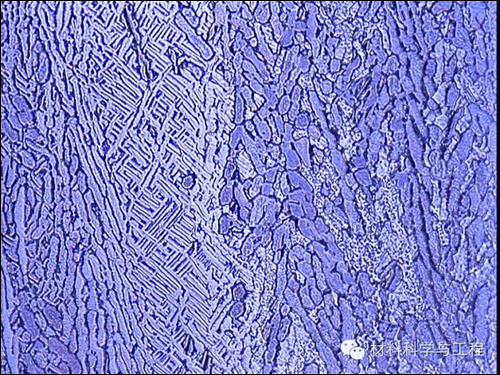

    【82曾偉傳】材料：H13軋輥。儀器：  EPIPHOT200 尼康倒立金相顯微鏡。作品描述：H13軋輥經(jīng)鍛造、退火、淬火、回火后。鍛造溫度過高，隨后的預(yù)備熱處理未消除，使淬火后組織遺傳下來的晶界平直的粗大晶粒，且晶內(nèi)長(zhǎng)大的馬氏體也一樣粗大。基體組織為粗大馬氏體+碳化物+少量殘余奧氏體，用4%硝酸酒精溶液腐蝕。放大倍數(shù)：50X。

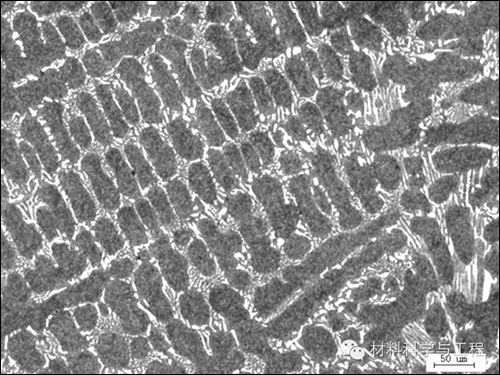

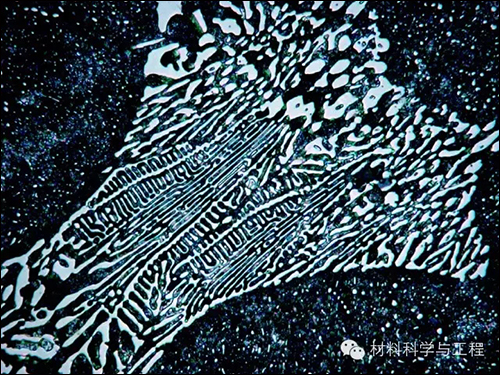

    【83曾偉傳】材料：Cr12MoV。儀器：  EPIPHOT200 尼康倒立金相顯微鏡。作品描述：Cr12MoV模具鍛造溫度過高，共晶碳化物層骨骼狀。為體現(xiàn)共晶碳化物形態(tài)用4%硝酸酒精溶液深腐蝕。放大倍數(shù)：500X。

    【84楊鑫鑫】描述：P92鋼管的管壁上取樣，制成拉伸試樣，試樣拉斷后對(duì)斷口進(jìn)行超聲波清洗，然后使用Hitachi S-3400對(duì)斷口進(jìn)行分析；P92鋼管常溫下其組織應(yīng)為回火馬氏體。在斷口處觀察到顏色較黑呈塊狀的物質(zhì)，其塑性明顯與基體不同，在斷口邊緣處上呈卷曲的絲帶狀；在其周邊也存在從基體中“長(zhǎng)”出的顏色較黑的卷曲的絲帶狀物質(zhì)。

    【85楊鑫鑫】蟻人。蔡司光學(xué)顯微鏡。作品描述： P92鋼錠的尺寸為Φ1200X1400mm，在P92鋼錠的芯部取樣，P92常溫下的組織應(yīng)為馬氏體。在圖中可觀察到馬氏體和奧氏體，兩種組織相互環(huán)繞。尤其是白色的奧氏體內(nèi)。

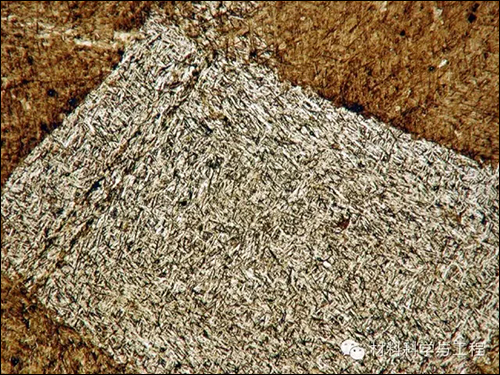

    【86魏中潔】高碳鋼中少見的組織形貌。儀器：德國(guó)ZEISS的AXIOSKOP2-MAT顯微鏡。作品介紹：加入了合金元素的高碳鋼在顯微鏡100倍下的顯微組織，隱針馬氏體+碳化物巧妙的排列成了有序的形狀，很有立體感。

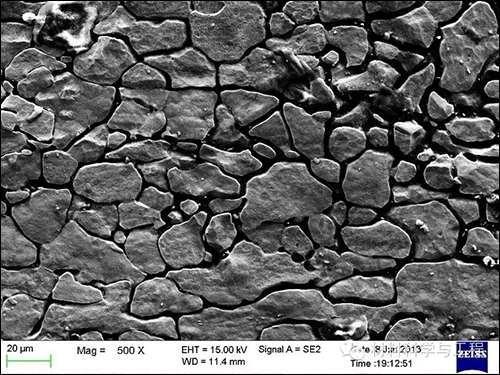

    【87李名軍】龜裂的大地。儀器：ZEISS場(chǎng)發(fā)射掃描電鏡。描述：合金化熱鍍鋅板（DX56D+ZF）通過電化學(xué)腐蝕測(cè)量其極化曲線。試樣晶間腐蝕嚴(yán)重，看起來像龜裂的土地！晶間腐蝕是由于晶界原子排列較為混亂，缺陷多，易產(chǎn)生晶界吸附或析出物，導(dǎo)致晶界與晶粒內(nèi)化學(xué)成分的差異，在適宜的介質(zhì)中形成腐蝕原電池，晶界為陽極，晶粒為陰極，晶界產(chǎn)生選擇性溶解。通過降低C含量，加入鈮和鈦，熱處理和冷加工等措施可以減少晶間腐蝕。

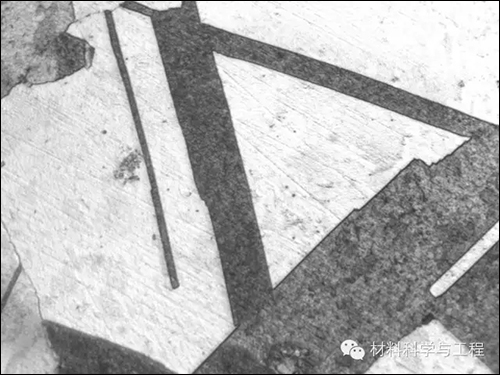

    【88王錄辰】Z2CN19-10奧氏體不銹鋼。儀器 光學(xué)顯微鏡。經(jīng)腐蝕劑腐蝕（由5gFeCl3，25ml HCL，25ml酒精，1ml H2SO4 配置）。圖中可以看到形似三角形卻又不夠完美似是沒有切割完 但卻并不影響它那簡(jiǎn)單的幾何美感。

    【89邢海東】作品名稱：TC4金相組織。設(shè)備：蔡斯金相顯微鏡。材料簡(jiǎn)介：鈦合金TC4。難得一見的鈦合金相圖，圖中包含了α+β相不同階段組織形態(tài)，各個(gè)階段的相圖像巖石斷層一樣排布。

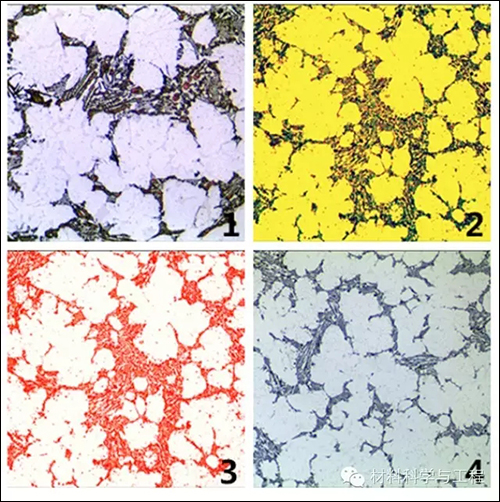

    【90李歡】新型高速鋼。為了觀察其碳化物形貌（碳化物主要由M7C3、 M6C、M2C及 MC組成），故采用多種方法進(jìn)行表征。圖中四個(gè)部分的原圖均為放大500倍的OM圖。1，2，3部分采用5gKMnO4 + 10gNaOH + 100mlH2O 腐蝕劑著色碳化物，來觀察碳化物形貌及分布狀況。1部分為在明場(chǎng)條件下觀察，2,3部分是在偏正光下調(diào)參數(shù)時(shí)無意得到的圖，發(fā)現(xiàn)這樣襯度更好，碳化物與基體區(qū)分更明顯。4部分為明場(chǎng)下的金相圖，其試樣經(jīng)過在10g苦味酸 + 1g KMnO4 + 100mlH2O溶液中，溫度為60攝氏度下，“煮”半個(gè)小時(shí)處理。有一定取向分布的粗羽毛狀或菊花狀形貌為M7C3、 M6C 兩種碳化物伴生成，在1,2部分中，M7C3、 M6C 碳化物將分別染成淺綠至淺 粉紅和粉紅色；單獨(dú)的塊狀或點(diǎn)狀碳化物主要是MC碳化物；一定間距的細(xì)板條碳化物主要為M2C。

 9/10   首頁 上一頁 7 8 9 10 下一頁 尾頁
