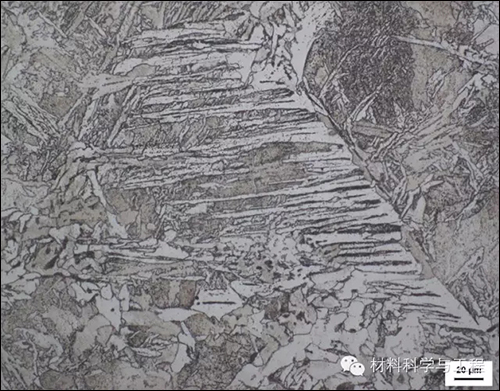

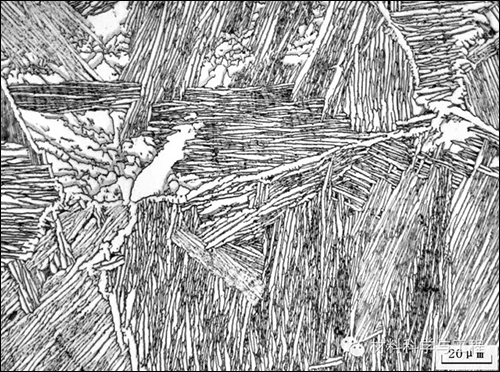

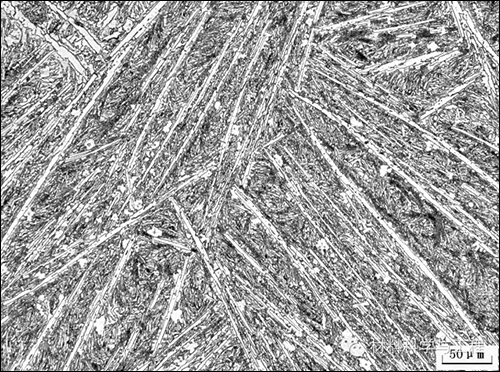

【71李金梅】低合金鋼經(jīng)4%硝酸酒精溶液侵蝕后，針狀先共析鐵素體沿原奧氏體晶界析出，向內(nèi)部生長，平行排列。就像大海平面風(fēng)浪乍起時景象。

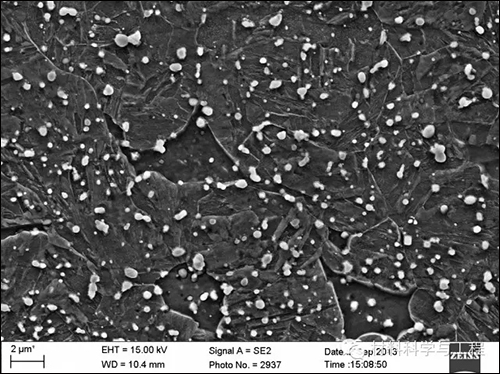

    【72張寶燕】材料介紹：H13（4Cr5MoSiV1）模具鋼。儀器：Zeiss Suppra55型場發(fā)射掃描電子顯微鏡。作品描述：H13鋼球化退火保溫一段時間直接淬火得到基體馬氏體+球狀碳化物。

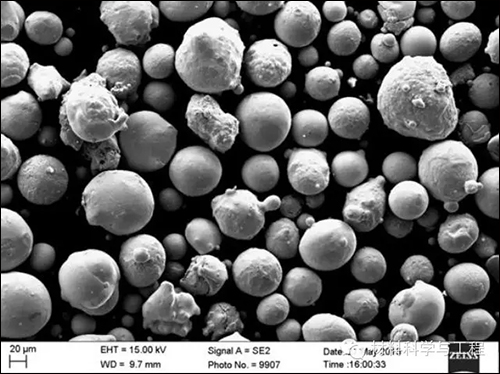

    【73張寶燕】材料介紹：Cu粉。儀器：Zeiss Suppra55型場發(fā)射掃描電子顯微鏡。作品描述：球形Cu粉形貌—300目。

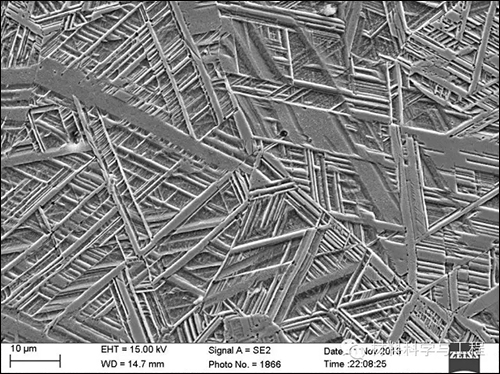

    【74張寶燕】材料介紹：Fe-Mn合金。儀器：Zeiss Suppra55型場發(fā)射掃描電子顯微鏡。作品描述：Fe-Mn阻尼合金在一定的誘發(fā)變形下形成的馬氏體。

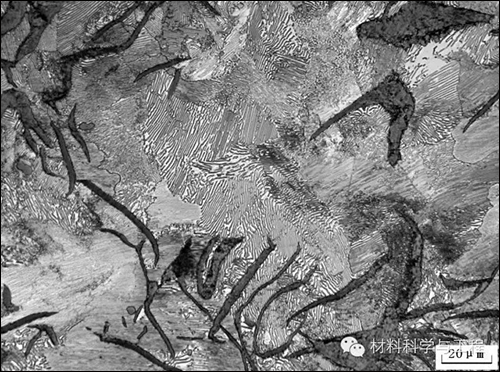

    【75宋娟】灰口鑄鐵球座-徠卡MEF4M金相顯微鏡-片層石墨+珠光體組織。

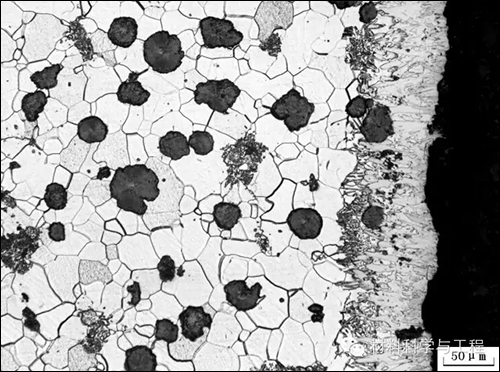

    【76宋娟】石墨鑄鐵球座-徠卡MEF4M金相顯微鏡-表面滲硼層組織。

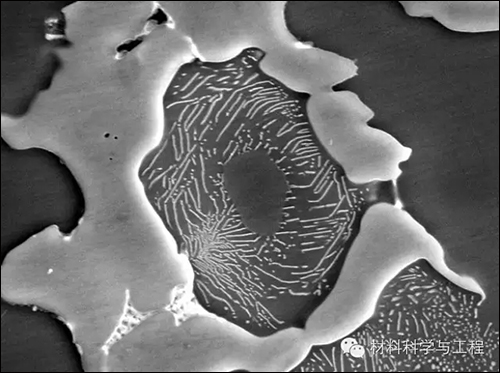

    【77朱麗霞】G105鉆桿接頭表面堆焊耐磨帶-徠卡MEF4M金相顯微鏡-固溶體和碳化物的共晶體。

    【78朱麗霞】鈦棒-徠卡MEF4M金相顯微鏡-鈦合金組織α+β。

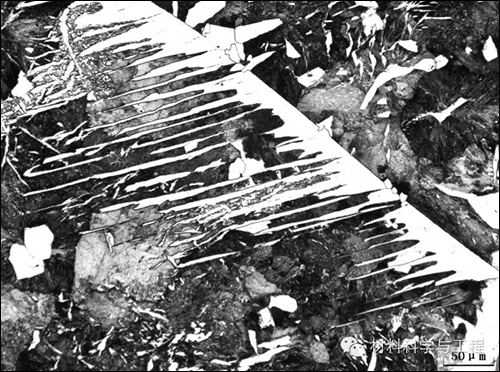

    【79瞿婷婷】2Cr13燃?xì)獗黹y門-徠卡MEF4M金相顯微鏡-珠光體+鐵素體+魏氏組織。

    【80孫晶】Mg-8%Al-2%Ga鎂合金鑄態(tài)組織。儀器：JXJ-100型金相顯微鏡。作品描述：Mg-8%Al-2%Ga鎂合金鑄態(tài)組織  黑色為α-Mg（Al）基體，灰色大塊狀為β-Mg17Al12，灰色片狀為凝固后由α-Mg（Al）析出的次生β-Mg17Al12。

 8/10   首頁 上一頁 6 7 8 9 10 下一頁 尾頁
