概述

    現代燃?xì)廨啓C(jī)為了獲得較高的效率而采用較高的渦輪進口溫度，熱端部件因此需要承受氧化腐蝕及高速氣流的沖刷，抵抗高溫蠕變和熱機械疲勞長期工作而不致失效。

    對于現代燃?xì)廨啓C(jī)，空氣和燃料中常含有硫、鈉鹽等腐蝕性成分，工作在這樣惡劣的環境下，金屬會很快失效。

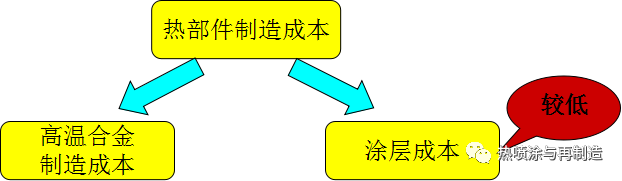

    對熱端部件進行涂層可以降低其表面溫度，并有效地抵抗氧化和腐蝕。

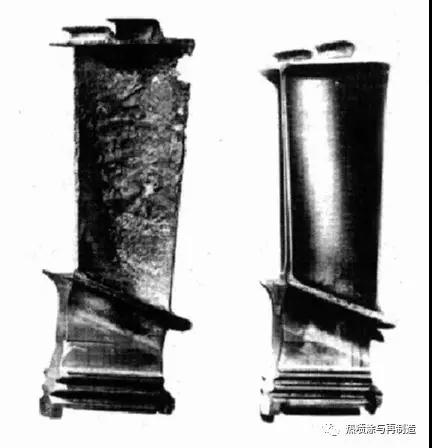

    在海邊附近長期工作的燃?xì)廨啓C(jī)葉片

左：沒有涂層  右：NiAl涂層

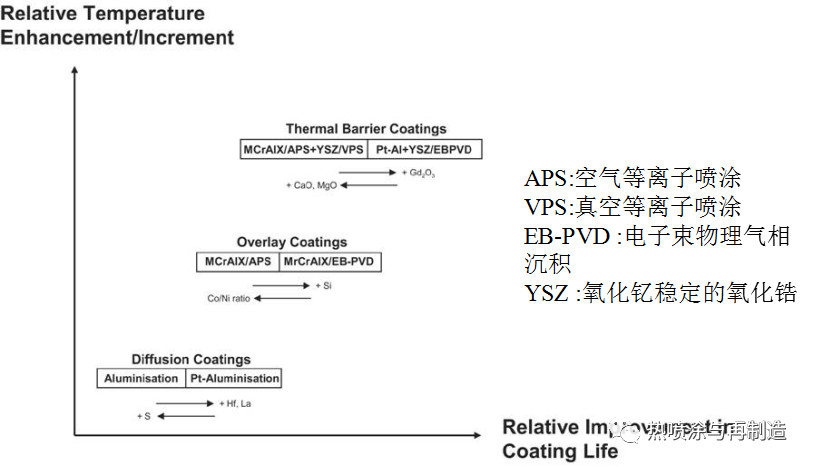

    葉片溫度承受能力三種防護涂層以及它們的壽命和耐受溫度

各種燃?xì)廨啓C(jī)渦輪葉片及涂層材料

    注：R1，R2分別指第1級和第2級，一次類推；B和V分別指動葉片和靜葉片；

    DS和SC分別指定向柱晶和單晶；PS指等離子噴涂；EB-PVD指電子束物理氣相沉積。

    涂層工藝

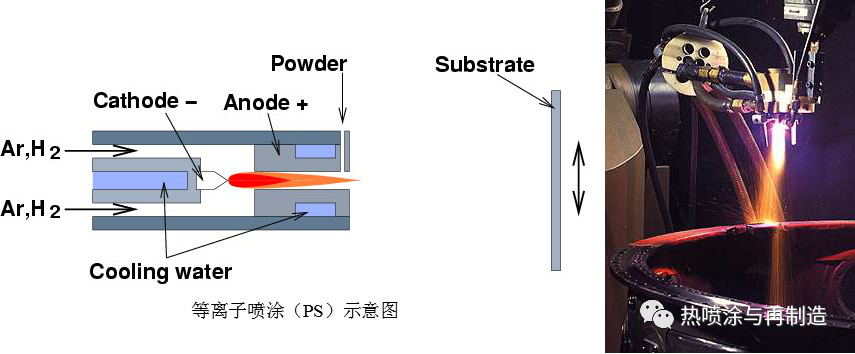

    等離子噴涂

    陽極與陰極間產生高溫的等離子弧，使得送進的涂層材料

    粉末熔化并高速地飛向待涂層基體的表面，從而凝聚形成涂層

    等離子弧的溫度很高，涂層粉末完全熔化，粉末成分通常和涂層成分一致

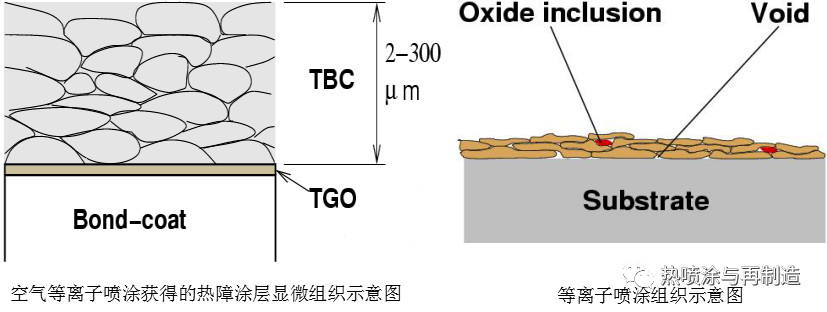

    涂層有氧化夾雜和孔洞，且殘余應力水平較高，需要熱處理

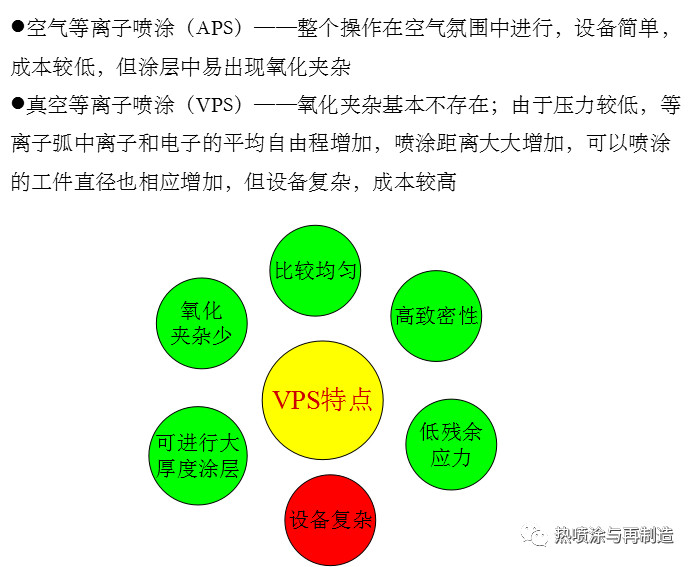

    等離子噴涂分類

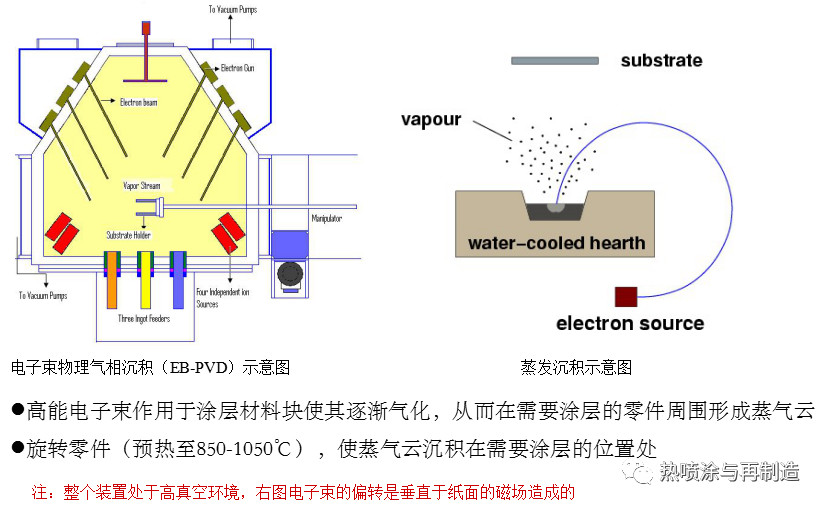

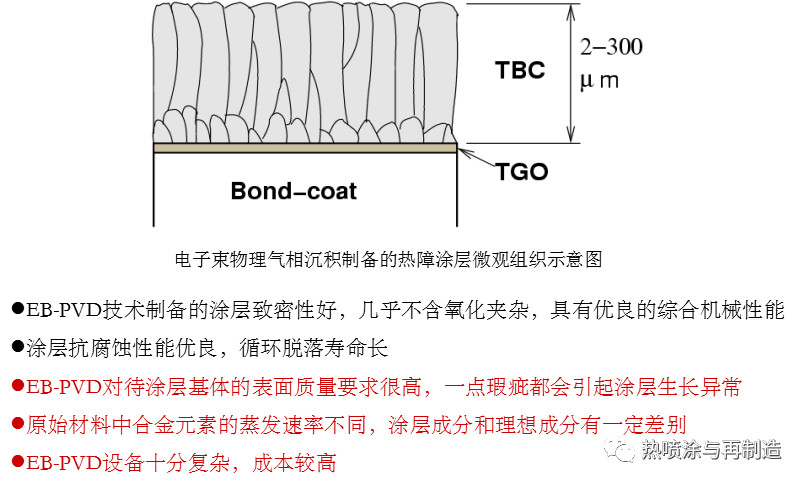

    電子束物理氣相沉積

    涂層類型

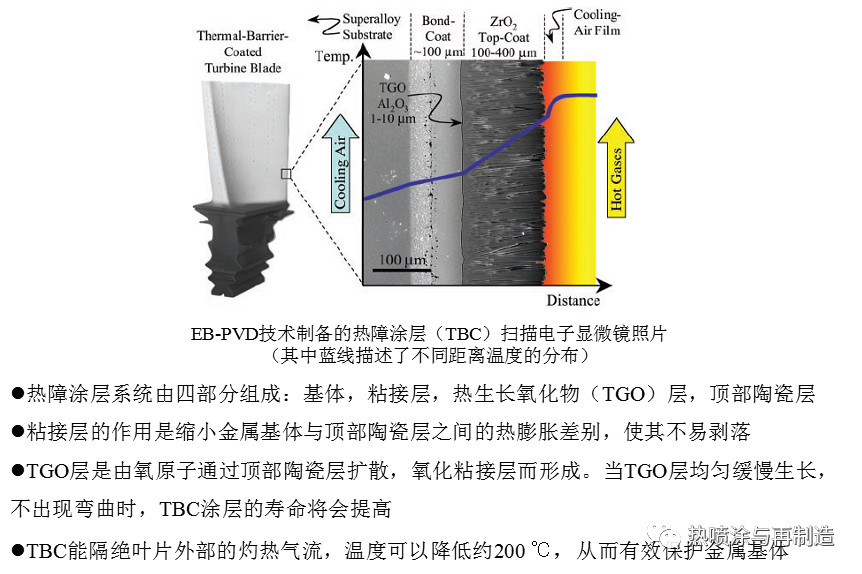

    熱障涂層

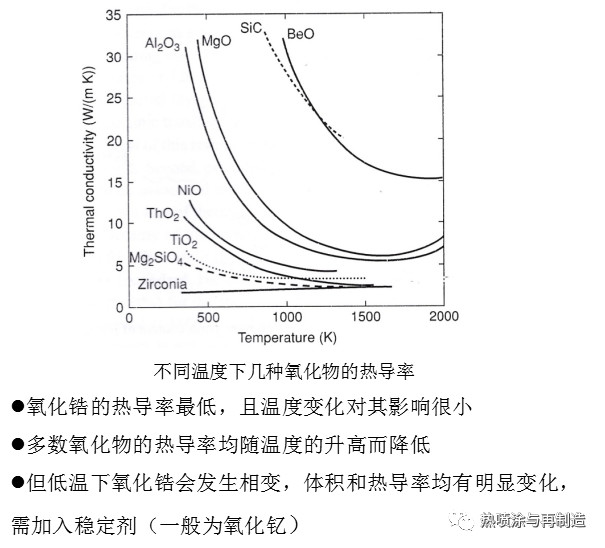

    熱障涂層材料的選擇

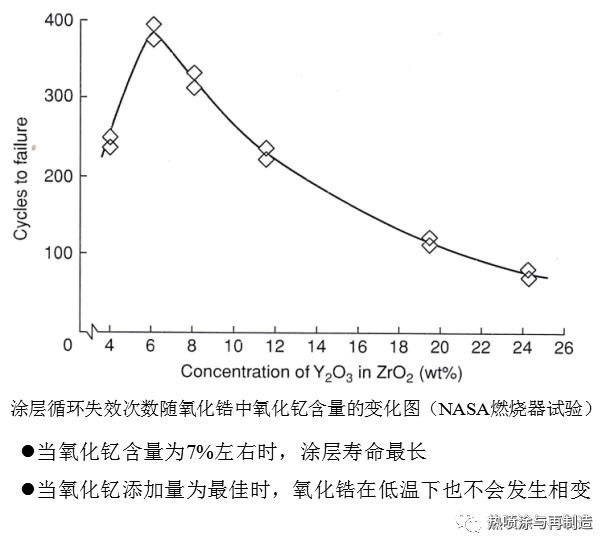

    穩定劑的添加量

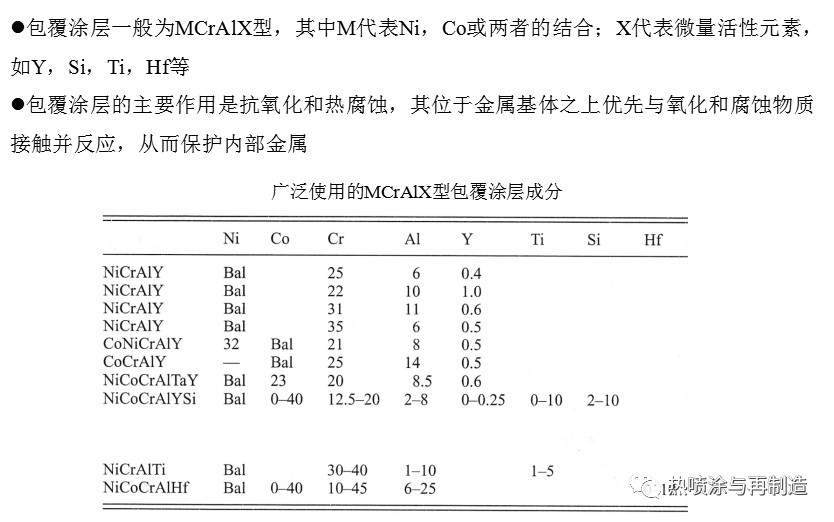

    包覆涂層

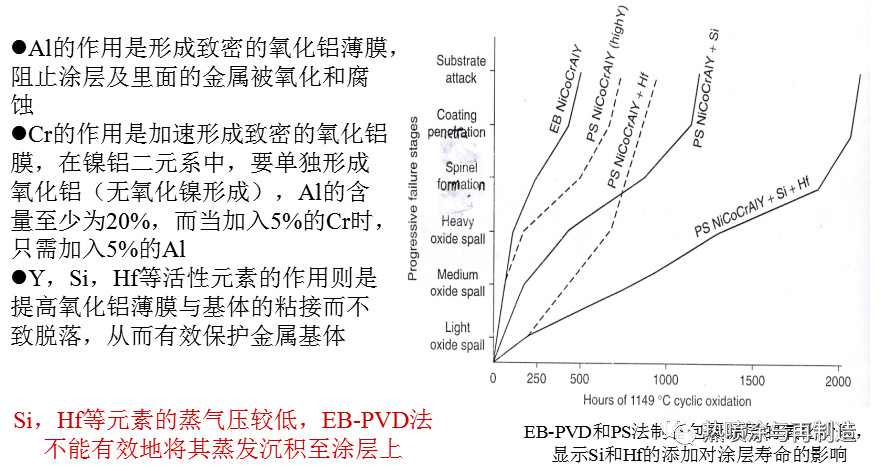

    包覆涂層中合金元素的作用

    熱障涂層系統的失效及應對

    在高速氣體沖刷，氧化，腐蝕以及燃?xì)廨啓C(jī)停機，變工況等條件下，熱障涂層系統將會失效而剝落，這通常是由粘接層和頂部陶瓷層在界面處分層引起的。

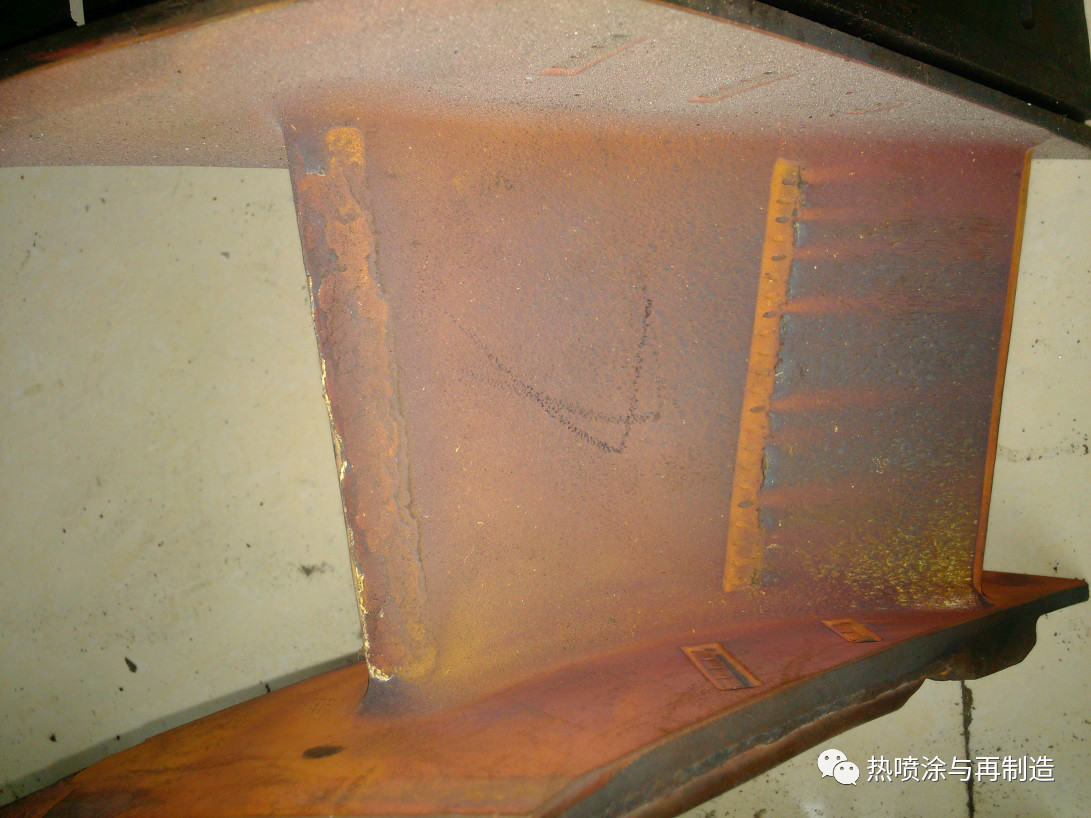

漣鋼M251S大修換下一級靜葉熱障涂層的失效

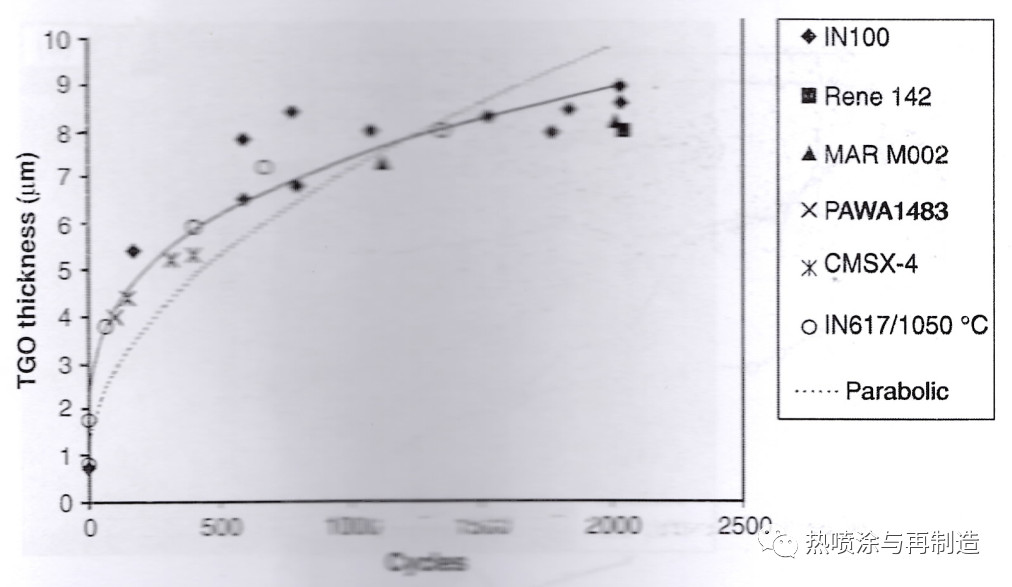

EB-PVD法制備熱障涂層系統中熱生長氧化物的生長動力學

    TGO層的厚度隨著時間的增加呈拋物線式增長，表明它的形成受擴散控制

    有資料表明，當TGO層的厚度達到10μm時，涂層將失效，因此，TBC系統的壽命與TGO層的厚度密切相關。

.

    粘接層中的Al隨著時間的增加而逐漸減少，這是因?yàn)?/span>

    形成富含氧化鋁的TGO層；

和金屬基體進行互擴散，Al逐漸進入基體；

    以上削弱了包覆涂層的氧化保護作用，加速了TBC涂層的失效

    對于EB-PVD技術，隨著時間的增長，TGO層加厚，并由開始的光滑逐漸變成起伏狀

    對于PS技術，開始時TGO層就較為粗糙，然而在隨后的服役直至失效不再發生明顯的粗化

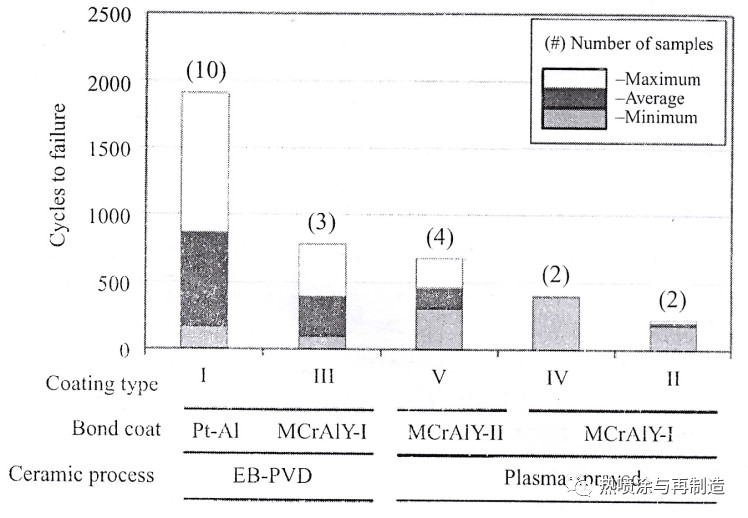

    五種TBC系統的循環剝離壽命

    總的來說，EB-PVD法制備的頂部陶瓷涂層比PS法的壽命更長，這是因?yàn)槠漤敳刻沾赏繉又写嬖谖⒘鸭y而使得它具有較大的應變極限

    粘接層的工藝對TBC系統的壽命影響不大

    在TGO層與頂部陶瓷層界面處存在很多缺陷，而分散的初期裂紋在缺陷處形成，這些裂紋生長并連接

    當裂紋生長到一定尺寸而使TGO層發生彎曲時，涂層即發生失效（在冷卻時TGO內部產生較大的壓應力）應盡量避免負荷和燃料熱值的快速變化

經過一定循環次數后，TGO層發生彎曲并與頂部陶瓷層分離

    空氣和燃料中通常含有Ca，Mg，Al，Si等，它們的氧化物會沉積在熱障涂層的表面，導致其部分熔解，從而使涂層的應變極限降低，硬度升高而加速其失效隨著時間的增加，燃料中的V會逐漸熔解YSZ中的Y元素，導致涂層失效S在粘接層中易形成低熔點夾雜并偏聚在晶界處極大地削弱其強度。
