在油氣田開(kāi)發(fā)過(guò)程中，腐蝕是一個(gè)伴隨始終的嚴(yán)重問(wèn)題。鉆井工程中使用的各種專(zhuān)用管具及機(jī)械裝備處于含氧、硫化氫、二氧化碳或?qū)щ娦缘你@井液中，即金屬處于易發(fā)生電化學(xué)腐蝕的環(huán)境中。

    加之，鉆井過(guò)程中金屬材料大多處于動(dòng)態(tài)環(huán)境下，一般受機(jī)械力和水力的作用，會(huì)使腐蝕加劇并產(chǎn)生多種類(lèi)型的腐蝕。腐蝕疲勞、應(yīng)力腐蝕和硫化物應(yīng)力開(kāi)裂所造成的損害尤為嚴(yán)重。

    作為這些惡劣條件的對(duì)抗者，我們必須清楚的了解我們所面對(duì)的強(qiáng)敵，那么今天，就讓我們深入地了解鉆井過(guò)程中的腐蝕環(huán)境吧！

    鉆井過(guò)程中的腐蝕環(huán)境

    鉆井過(guò)程中的腐蝕介質(zhì)主要來(lái)自大氣、鉆井液和地層產(chǎn)出物，通常是幾種組分同時(shí)存在。

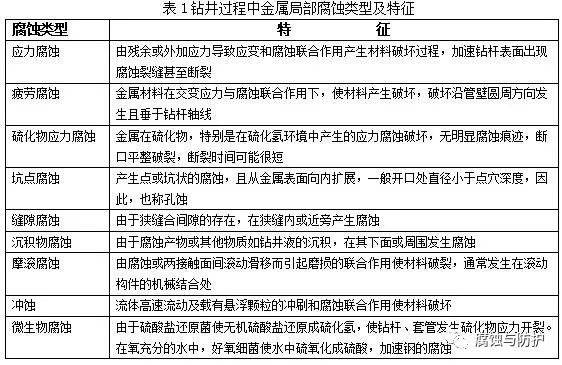

    對(duì)鉆井專(zhuān)用管材、井下工具、井口裝置等金屬常見(jiàn)的腐蝕類(lèi)型有：應(yīng)力腐蝕、腐蝕疲勞、硫化物應(yīng)力開(kāi)裂、坑點(diǎn)腐蝕、沖蝕等，其特征見(jiàn)表2。

    （1）鉆井液

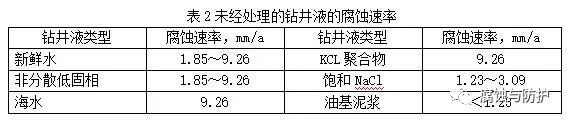

    根據(jù)不同的鉆井目的和地質(zhì)條件，選用不同類(lèi)型的鉆井液體系，它們對(duì)金屬材料的腐蝕程度亦不同，未經(jīng)處理的鉆井液的腐蝕速率見(jiàn)表2。

    經(jīng)研究可以發(fā)現(xiàn)，無(wú)固相鹽水體系的腐蝕速率各不相同，Cl-引起鋼片的電化學(xué)腐蝕比SO42-嚴(yán)重，并且高溫下的腐蝕速率明顯增加，所以在鉆深井時(shí)，必須注意鉆井液在高溫下的腐蝕與防護(hù)問(wèn)題。

    不同密度加重鉆井液的腐蝕速率亦各不同。鉆井液的加重材料為重晶石，這種固體顆粒加的越多，對(duì)金屬表面的腐蝕越大，因此，在鉆砂巖和砂質(zhì)地層時(shí)鉆井液中會(huì)含有磨蝕性砂粒，其含量必須控制在最低限度。

    鉆井液pH值對(duì)腐蝕會(huì)產(chǎn)生較大的影響，從防腐和鉆井時(shí)防塌與產(chǎn)層保護(hù)的需要出發(fā)，鉆井液的pH值控制在10以上的范圍是非常必要的。

    同時(shí)在鉆井時(shí)，旋轉(zhuǎn)速度、鉆壓、泵壓及深井鉆進(jìn)等都是高應(yīng)力產(chǎn)生的條件，由于鉆井液循環(huán)系統(tǒng)中帶有許多腐蝕性介質(zhì)，在這種環(huán)境下高強(qiáng)度鉆桿對(duì)應(yīng)力腐蝕破裂更為敏感。

    （2）氧氣

    鉆井過(guò)程中，由于鉆井液循環(huán)系統(tǒng)是非密閉的，大氣中的氧通過(guò)振動(dòng)篩、泥漿罐、泥漿泵等設(shè)備在鉆井液循環(huán)過(guò)程中混入鉆井液，成為游離氧，部分氧溶解在鉆井液中，直到飽和狀態(tài)。水中的氧達(dá)到飽和時(shí)可含8～12mg/L，而氧在相當(dāng)?shù)偷暮肯拢ㄉ儆?mg/L）就能引起嚴(yán)重腐蝕。鉆井液中的溶解氧是鉆桿腐蝕的主要原因之一。

    氧對(duì)鋼材的腐蝕作用如下：

    ① 電化學(xué)腐蝕。

    反應(yīng)式為 4Fe + 6H2O+ 3O2→Fe（OH）3，F(xiàn)e（OH）3在pH值低于4時(shí)形成沉淀。在陽(yáng)極處的溶液中，鐵原子氧化成鐵離子（Fe → Fe2+），而在陰極處，氧與水化合形成氫氧根離子（O2+2H2O+4e→4OH-）。

    ② 附著鐵銹下的氧濃差電池腐蝕。

    ③ 氧作為好氧細(xì)菌的原料，使細(xì)菌大量繁殖產(chǎn)生腐蝕。

    ④ 氧與其他腐蝕因素產(chǎn)生協(xié)同效應(yīng)，加速鋼材腐蝕。

    （3）硫化氫

    硫化氫對(duì)鉆具及鉆井設(shè)備具有強(qiáng)烈的腐蝕性。侵入鉆井液體系的硫化氫可來(lái)自下列幾個(gè)方面：

    a. 含硫化氫的地層流體。

    b. 鉆井液中含硫添加劑的分解。

    c. 采用含硫的接頭絲扣潤(rùn)滑劑發(fā)生化學(xué)反應(yīng)。

    d. 細(xì)菌對(duì)存在于鉆井液中硫酸鹽的作用。

    硫化氫腐蝕表現(xiàn)的形式有以下幾種：

    ① 電化學(xué)腐蝕。

    ② 氫誘發(fā)裂紋（HIC）和氫鼓泡（HB）。

    ③ 硫化物應(yīng)力開(kāi)裂（SSC）。

    硫化物開(kāi)裂往往在很短時(shí)間猝不及防地發(fā)生，造成嚴(yán)重后果。而在鉆井過(guò)程中，維持鉆井液的pH值在10以上則是控制硫化氫腐蝕的有效方法之一。

    （4）二氧化碳

    干CO2是一種非腐蝕性氣體，但是當(dāng)存在水時(shí)，水與CO2反應(yīng)生成碳酸，引起腐蝕作用。碳酸與鐵反應(yīng)生成碳酸鐵，管材呈片狀脫落，減少管壁厚度。一般情況下， CO2腐蝕與pH值的變化有函數(shù)關(guān)系，pH值降低，CO2腐蝕就嚴(yán)重，反之，pH升高，腐蝕性就降低，但該介質(zhì)易結(jié)垢。

    CO2可來(lái)自以下幾個(gè)方面：

    ① 含CO2的地層流體

    ② 采CO2用混相技術(shù)提高原油采收率而向地層注入的CO2。

    ③ 鉆井過(guò)程中的補(bǔ)水進(jìn)氣。

    通常使用堿性鉆井液或添加緩蝕劑是控制二氧化碳腐蝕的有效方法。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：王元

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事

投稿聯(lián)系：編輯部

電話(huà)：010-62313558-806

郵箱：fsfhzy666@163.com

中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
