1 概述

    電氣化鐵路接觸網的防腐蝕問題是設計關注的重點之一，接觸網裸露在自然環境中，腐蝕嚴重影響了接觸網的使用壽命，增加了維護成本。我單位設計的東海島電氣化鐵路通明灣跨海特大橋位于我國廣東省湛江市霞山區與東海島之間，距東海大堤 1. 8 km 左右，橋梁全長8 973. 07 m，受海水潮汐影響較明顯。大橋處在典型海洋大氣環境下，既有海洋大氣特有的特征，又具有工業大氣多污染物的特征。在這種環境下，金屬腐蝕更為嚴重，因?yàn)檫@種大氣環境，不僅含有豐富的CL － 離子，同時又含有 SO 2 、HF 和 NO x 等酸性氣體污染物。因此，通明灣特大橋上接觸網設備選擇合適的防腐技術十分必要。通過鹽霧試驗的方法對鋼材質構件、鋁合金材質構件的防腐方案進行對照，確定接觸網設備的防腐處理方案，為東海島鐵路接觸網系統防腐設計提供可靠的支持。

    2 既有沿海地區接觸網設備調查

    現場調查發現隧道內海水滲透區域接觸網腐蝕偏于嚴重，隧道外接觸網腐蝕稍好些。

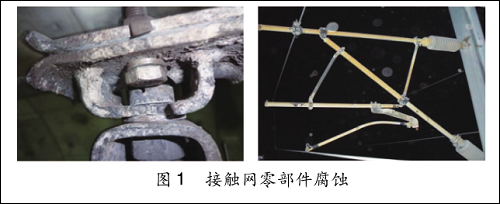

    接觸網零部件、平斜腕臂管等鋼結構零件嚴重腐蝕。見圖 1。

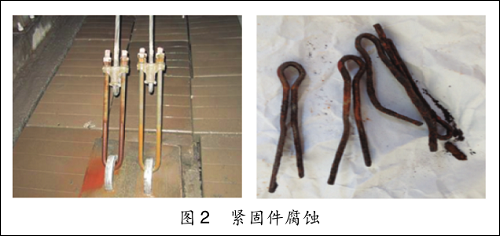

    螺栓、螺母、開口銷等緊固零部件長時間暴露于沿海鹽霧環境后造成鍍鋅層完全腐蝕，出現銹蝕現象。見圖 2。

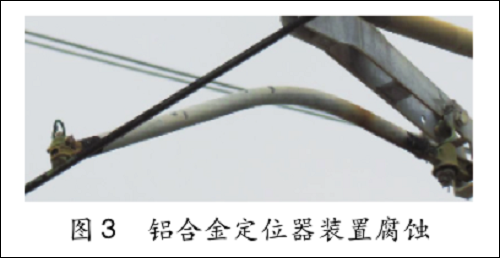

    鋁合金定位器等鋁材質的零部件在鹽霧環境下出現麻面銹蝕現象。見圖 3。

    3 金屬腐蝕原因分析

    腐蝕是指因工程材料與其周圍的物質發生化學反應而導致解體的現象。通常這個術語用來表示金屬物質與氧化物物質發生電化學的氧化反應。在海洋大氣環境中，一方面空氣濕度較高，鍍鋅層表面易形成液膜，另一方面氯化物鹽含量相對較高，造成液膜中含有大量氯離子。

    3. 1 濕度的影響

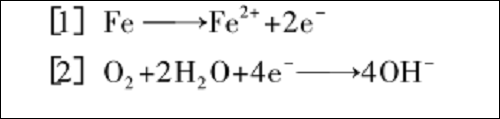

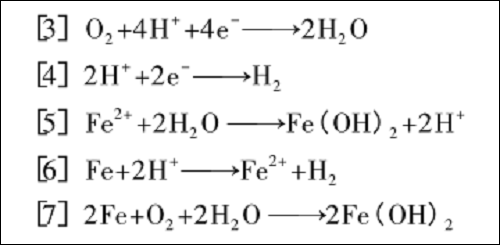

    在清潔的大氣中所有普通的金屬在室溫下都可產生不可見的氧化膜。如果大氣的濕度沒有超過臨界濕度，鐵和鋼的表面將保持著光亮，這種腐蝕速度小，破壞性小，它主要是由純化學作用引起的 。潮濕的大氣腐蝕主要是由電化學引起的，這種腐蝕速度快，破壞性尤其是對鋼板表面的破壞性非常強。潮濕的大氣腐蝕可概括為如下過程：

    3. 2 氯離子的影響

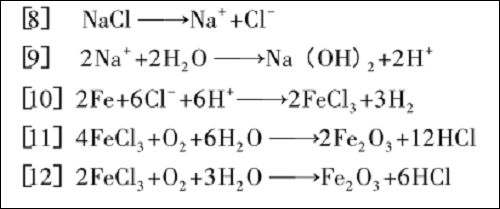

    海洋大氣中富含大量的海鹽粒子，這些鹽粒子雜質溶于鋼鐵表面的水膜中，使這層水膜變?yōu)楦g性很強的電解質，加速了腐蝕的進行，這是與其他氣體環境的重要區別。鹽粒當中對大氣腐蝕發生較大影響的是NaCl、MgCl ₂ 等氯化物，NaCl 的存在更是促進了腐蝕的發生。高濃度的 NaCl 溶液迅速分解為 Na ⁺ 離子和活躍的 Cl ^－ 離子，并與分子式很活躍的金屬材料發生化學反應生成強酸性的金屬鹽，其中的金屬離子與氧氣接觸后又還原生成較穩定的金屬氧化物，對金屬造成腐蝕。同時，鹽顆粒沉降在金屬表面上，由于它具有吸潮性及增大表面液膜的導電作用，而且 Cl ^－ 本身又具有很強的侵蝕性，因而加重了金屬表面的腐蝕。基本過程簡單表述如下：

    4 接觸網設備防腐技術試驗

    金屬防腐技術主要有改變金屬的內部組織結構、保護層法、電化學保護法、對腐蝕介質進行處理等方案。目前，接觸網設備的防腐處理方案基本都采用了保護層法，對于鋼材質主要是熱浸鍍鋅技術 ;對于鋁合金材質采用陽極氧化處理形成金屬氧化層，還可以采用微弧氧化技術形成陶瓷膜。鍍鋅層、金屬氧化層、陶瓷膜能夠阻止或者延緩腐蝕介質與基體金屬的接觸，腐蝕介質直接作用在鍍鋅層、金屬氧化層、陶瓷膜上，增加了金屬的耐腐蝕性。如果在鍍鋅、金屬氧化層的基礎上增加一層涂料，則可以更有效地控制腐蝕的發生。

    因此可以對鋼材質結構件、鋁合金材質結構件防腐方案進行試驗對照，找到效果好的防腐方案。主要試驗試件有熱浸鍍鋅鋼管、鋼管熱浸鍍鋅+涂層、威塔格鋼板、陽極氧化鋁管、鋁管+涂層。微弧氧化鋁管由于工藝、試驗條件限制，沒有列入試驗。

    4. 1 試驗方法

    采用鹽霧試驗?zāi)M海洋大氣環境考核金屬材料及其防護層抗腐蝕能力。鹽霧試驗是在鹽霧試驗箱內采用人工的方法造成鹽霧環境，將試件放置在箱內。在試驗箱內使用鹽水噴霧試驗機將含有氯化鈉的溶液以霧狀噴于試件保護層上，鹽霧的微粒沉降并附著在材料的表面，逐步引起金屬的腐蝕。

    4. 2 鹽霧試驗主要控制參數

    （1）鹽溶液成分

    采用接近于海水的濃度鹽溶液，鹽溶液濃度為 5%。

    （2）溫度

    溫度選用 35 ℃，這個溫度模擬了許多國家夏季最高平均溫度。

    （3）pH 值

    鹽霧的酸堿度對腐蝕速度有較大影響，中性鹽霧pH 值需控制在 6. 5 ～ 7. 2，試驗過程主要是通過測試鹽霧收集液的 pH 值來調整和控制配制鹽液的酸堿度，以保證試驗箱內鹽霧的 pH 值在要求的范圍內。

    （4）鹽霧

    沉降率一般鹽霧沉降率控制在 1. 0 ～2. 0 mL/80 cm·h，這個范圍的沉降率會使腐蝕速度穩定。

    （5）樣品擺放

    樣品擺放角度決定了樣品的迎霧面，一般標準規定平板樣品與垂直方向角度在 15° ～30°。

    （6）箱體

    本次試驗箱體容積 0. 6 m 3 ，設備材料必須抗鹽霧腐蝕，且不影響試驗結果。

    4. 3 防腐方案試件

    鋁合金材質防腐方案試件：

    ①陽極氧化鋁管

    陽極氧化鋁管是指在鋁及鋁合金表面鍍一層致密氧化鋁，為了防止進一步氧化，其化學性質與氧化鋁相同。

    ②鋁管+聚酯型熱固性粉末

    噴涂防腐涂層材料與⑤一致，但采用工藝為電泳處理。鋼材質防腐方案試件：

    ③熱浸鍍鋅

    熱浸鍍鋅，是鋼鐵構件浸入熔融的鋅液中獲得金屬覆蓋層的一種方法。廣泛應用于鋼結構防腐處理。

    ④鋼管熱浸鍍鋅+厚漿型聚硅氧烷面漆涂層

    厚漿型聚硅氧烷面漆是一種高固體含量產品，它的漆膜表面光澤度高，保光性能優異。多用于橋梁、船舶防腐處理。

    ⑤鋼管熱浸鍍鋅+聚酯型熱固性粉末涂層

    聚酯型熱固性粉末涂料是一種新型的不含溶劑100%固體粉末狀涂料。具有不用溶劑、無污染、節省能源和資源、減輕勞動強度和涂膜機械強度高等特點。

    ⑥鋼管熱浸鍍鋅+氟碳涂層

    氟碳涂料是在氟樹脂基礎上經改性、加工而成的一種新型涂層材料。氟碳涂料具有優異的耐酸、耐堿、抗腐性、抗污染性能。

    ⑦薄膜威塔格鋼板

    ⑧厚膜威塔格鋼板

    “威塔格”是一種薄型重防腐技術及其系列涂料品種的總稱。該涂料產品具有超強的附著力、耐腐蝕性，可延長基體的使用壽命。其一次性成膜的防腐技術，無需底漆和中間涂層，施工簡便易行。薄膜威塔格鋼板膜厚10 ～20 μm，厚膜威塔格鋼板膜厚20 ～30 μm。

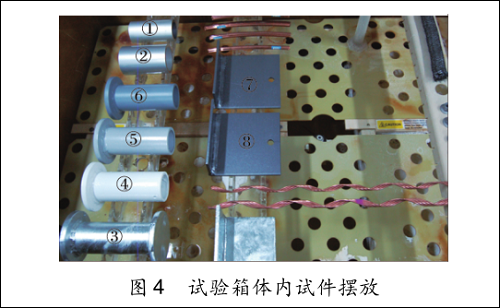

    4. 4 試件在箱體的擺放（圖 4）

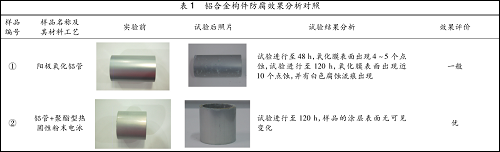

    4. 5 試驗結果分析（表 1、表 2）

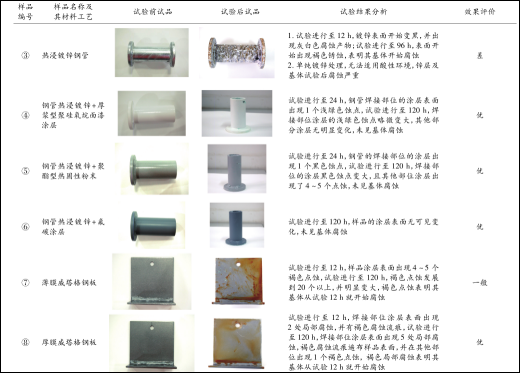

表2：

    5 結論

    （1）通過防腐理論研究及鹽霧試驗驗證，傳統的熱浸鍍鋅防腐處理在海洋大氣環境適用過程中，防腐耐久性很難滿足長期適用要求。

    （2）采用鍍鋅+涂層的防腐技術對接觸網鋼材質構件、鋁合金材質構件進行防護處理，可以大幅度地提高金屬表層的防腐能力，延長金屬構件的使用壽命。

    （3）鋁合金材質構件在典型的大氣環境下抗腐蝕能力要強于鋼材質構件。

    6 建議

    新建東海島電氣化鐵路通明灣跨海特大橋處在海洋大氣環境下，接觸網設備遭受較嚴重的氯離子、工業污染物的腐蝕。因此對通明灣跨海特大橋上接觸網防腐設計建議如下。

    （1）接觸網鋼支柱

    通過鹽霧試驗可發現單純熱浸鍍鋅的鋼管在鹽霧環境下腐蝕情況嚴重。采用厚漿型聚硅氧烷面漆涂層、鍍鋅+聚酯型熱固性粉末防腐技術在試驗中出現腐蝕點，特別是在焊接部位。采用鍍鋅+氟碳涂層技術，試驗過程中無明星變化，得到令人滿意的效果。因此在東海島鐵路跨海特大橋接觸網支柱建議采用鍍鋅+氟碳涂層進行防腐處理，在地腳螺栓外漏部分或出現防腐層損壞的地方可以采用威塔格技術進行表面涂抹。

    （2）接觸網腕臂及定位系統采用鋁合金結構，鋁合金零部件采用陽極氧化技術或微弧氧化技術進行防腐，通過鹽霧試驗說明采用陽極氧化處理的鋁合金材質要強于鋼結構鍍鋅層。目前，接觸網零部件比較大的廠家正在推廣微弧氧化技術在鋁合金零部件上的應用，微弧氧化技術具有工藝簡單、生產效率高、不引入有毒物的特點。采用微弧氧化技術形成的陶瓷膜同時具備陽極氧化膜和陶瓷噴涂層兩者的優點。采用聚酯型熱固性粉末涂層對鋁合金零件進行二次保護的方法工藝復雜、生產效率低、價格昂貴。因此建議在東海島鐵路跨海特大橋上接觸網鋁合金零件采用微弧氧化技術進行防腐處理。
