摘要

采用室內(nèi)埋片法、電化學阻抗譜（EIS）和掃描電鏡（SEM）等方法研究了X80鋼在西氣東輸二線沿線典型土壤環(huán)境中的腐蝕行為。結(jié)果表明，60天測試期內(nèi)，X80鋼在三種土壤介質(zhì)中的阻抗譜都呈現(xiàn)為具有兩個時間常數(shù)的雙容抗弧特征:在玉門和伊川兩種堿性土壤中的腐蝕速率隨時間呈逐漸降低趨勢；在樟樹酸性土壤中的腐蝕速率呈逐漸增大趨勢。三種情況下腐蝕形態(tài)都為點蝕；低含水量土壤介質(zhì)中，鋼表面因電解質(zhì)液相非連續(xù)分布導致微觀濃差腐蝕電池的形成是促進點蝕發(fā)生的主要原因。

關(guān)鍵詞： X80鋼,土壤腐蝕,室內(nèi)埋片,電化學阻抗譜（EIS）

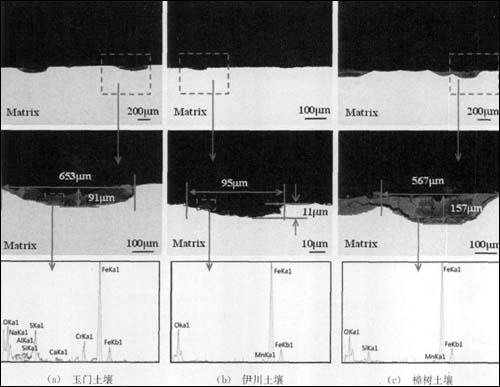

X80鋼在三種土壤介質(zhì)中，分別經(jīng)60d室內(nèi)埋設(shè)并去除表面腐蝕產(chǎn)物后的截面形貌及其局部放大圖的背散射電子像和腐蝕產(chǎn)物能譜分析結(jié)果

中圖分類號： TG172.4

文獻標志碼： A

文章編號： 1005-748X(2012)12-1060-05

鏈接本文： http://www.mat-test.com/open.asp?id=13496
