近年來(lái)，塑料制品在工業(yè)及人們?nèi)粘Ｉ钪械玫搅嗽絹?lái)越廣泛的應(yīng)用，這促進(jìn)了中國(guó)模具工業(yè)的迅速發(fā)展。目前，中國(guó)的塑料模具在整個(gè)模具工業(yè)總產(chǎn)值中已占據(jù)首要位置。塑料模具對(duì)模具鋼的需求量不斷增加，塑料模具鋼P(yáng)20（3Cr2Mo）作為當(dāng)前國(guó)內(nèi)外應(yīng)用最廣泛的塑料模具鋼，具有優(yōu)異的耐磨性、可拋光性、切削加工性及導(dǎo)熱性。而塑料模具在200～300℃會(huì)被注入軟化的塑料，這些物質(zhì)所釋放出的含有氯、氟及其化合物的腐蝕氣體會(huì)對(duì)模具型腔產(chǎn)生一定的腐蝕作用。

    為此，研究人員對(duì)P20鋼耐蝕性進(jìn)行了進(jìn)一步的研究，通過(guò)電化學(xué)測(cè)試、失重試驗(yàn)、中性鹽霧試驗(yàn)、浸泡試驗(yàn)研究了不同熱處理工藝處理的P20鋼在0.5mol/L的NaCl溶液中的耐蝕性，通過(guò)SEM、EDS、XRD、金相顯微鏡對(duì)腐蝕形貌進(jìn)行觀察及分析，并探究P20鋼的腐蝕機(jī)制，從而找到一種既滿(mǎn)足力學(xué)性能要求又具有良好耐蝕性的P20鋼熱處理工藝。

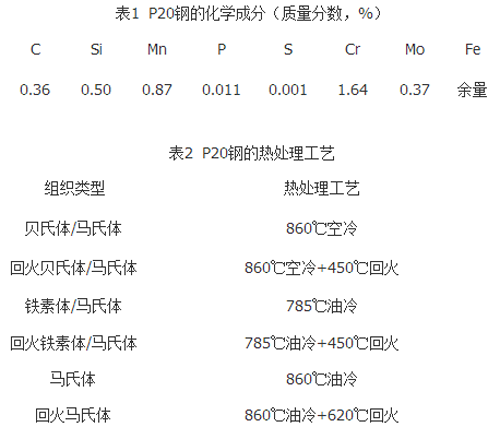

    試驗(yàn)材料為熱軋P20鋼，其化學(xué)成分見(jiàn)表1。表2所示熱處理工藝，得到不同的微觀組織。


    研究結(jié)果表明：

    （1）860℃空冷得到的貝氏體/馬氏體雙相組織和860℃油冷得到的單相馬氏體組織的耐蝕性?xún)?yōu)于785℃油冷得到的鐵素體/馬氏體雙相組織。

    （2）組織為貝氏體/馬氏體及馬氏體的試樣分別經(jīng)過(guò)450℃和620℃回火后，馬氏體和貝氏體發(fā)生分解，碳化物大量析出，自腐蝕電流密度較大，耐蝕性下降。

    （3）經(jīng)電化學(xué)試驗(yàn)后，試樣表面腐蝕產(chǎn)物分為兩層，外層較為疏松，主要成份FeOOH，內(nèi)層較為致密，主要為Fe3O4，陽(yáng)極反應(yīng)為鐵的溶解，陰極反應(yīng)為析氫反應(yīng)。

    （4）P20鋼在0.5mol/L的NaCl溶液中的點(diǎn)蝕以?shī)A雜物為中心，周?chē)w被不斷腐蝕，腐蝕時(shí)間越長(zhǎng)，點(diǎn)蝕程度越嚴(yán)重。

責(zé)任編輯：李玲珊

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
