特性

　　耐酸性能

　　微晶膠泥是以硅酸鉀為粘接劑，復(fù)合高分子磷酸鹽為固化劑，硅鋁酸鹽及微晶粉為耐酸填料多組分組成的具有預(yù)應(yīng)力很強(qiáng)的新型防腐粘接材料。它的固化機(jī)理正如上述是硅酸鉀與縮合磷酸鋁之間發(fā)生的化學(xué)反應(yīng)，高達(dá)95%以上，固化后的膠泥中未參與反應(yīng)的硅酸鉀與固化劑非常少，從而導(dǎo)致固化后的膠泥在酸性介質(zhì)中具有突出的化學(xué)穩(wěn)定性。

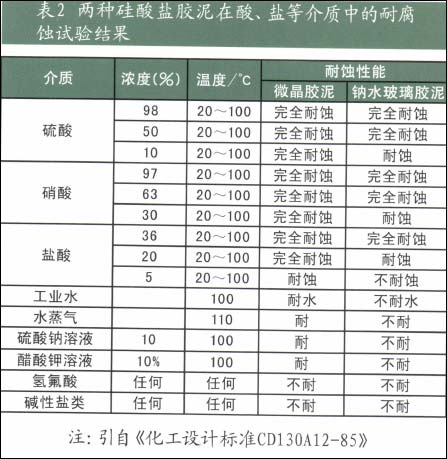

　　普通以硅酸鈉與氟硅酸鈉為主要組份配制的硅酸鹽膠泥則不同，粘接劑與固化劑之間反應(yīng)率比較低，最高只有80%左右。固化后的膠泥，不但殘存部分未反應(yīng)的Na₂SiO₃和Na₂SiF₆，而且生成大量的NaF。這些物質(zhì)遇到水等介質(zhì)，會(huì)發(fā)生化學(xué)反應(yīng)或溶解，從而導(dǎo)致膠泥性能破壞。普通鈉水玻璃膠泥之所以不耐水，抗?jié)B透性差和在某些酸性介質(zhì)中不穩(wěn)定，其原因即在于此，兩類硅酸鹽膠泥耐腐蝕性能見表2。


　　
　　在硫酸、醋酸等酸性介質(zhì)中，以硅酸鈉配制的硅酸鹽膠泥中殘存的Na₂SiO₃、Na₂SiF₆及生成的NaF會(huì)生成相應(yīng)的鹽類，如Na₂SiO₃、GH₃COONa等，并進(jìn)一步與水分子結(jié)合，生成含有結(jié)晶水的鹽類，促使體積發(fā)生變化，從而導(dǎo)致膠泥結(jié)構(gòu)的破壞。

　　但是微晶膠泥，一則殘余K₂Si0₃量少，二則與硫酸、醋酸接觸時(shí)雖然也產(chǎn)生相應(yīng)的鹽類，如K₂SO₄、GH₃COOK等，但這些鹽類與水不會(huì)形成含結(jié)晶水的鹽類，因而性能是穩(wěn)定的。

　　機(jī)械性能

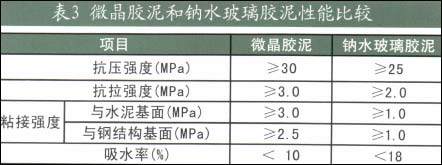

　　微晶膠泥在固化過(guò)程中化學(xué)反應(yīng)率較高，所以具有良好的物理機(jī)械性能，見表3。


　　耐熱性能

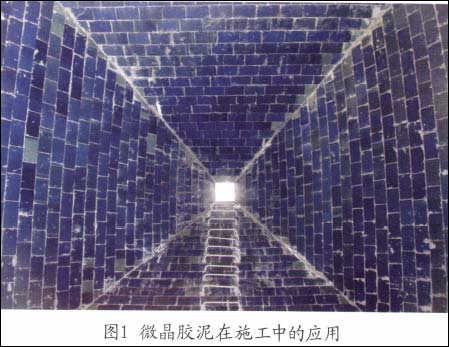

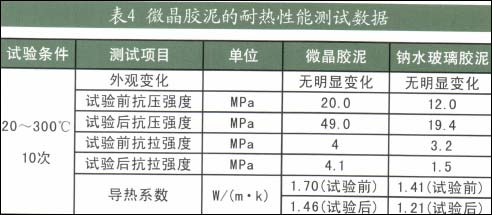

　　微晶膠泥由于引入了耐熱組份硅鋁酸鹽，因而具有優(yōu)良的耐高溫性能，在電加熱窯爐中，溫度高達(dá)1000℃ ，使用3年，效果良好。微晶膠泥的耐熱性能測(cè)試數(shù)據(jù)見表4。


　　可低溫施工

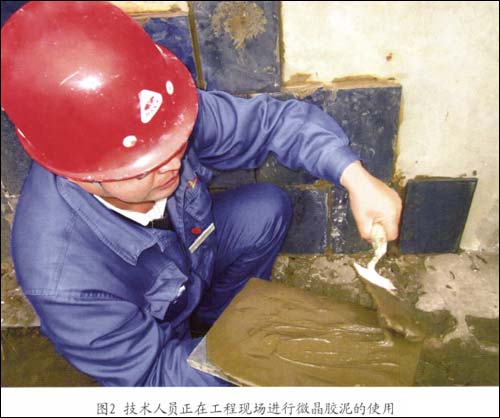

　　目前使用的硅酸鹽類膠泥在耐酸耐熱的環(huán)境中使用有很多優(yōu)點(diǎn)，只是現(xiàn)場(chǎng)施工溫度必須大于15℃，如果溫度低于15℃，則這類膠泥固化相當(dāng)緩慢，不但影響施工質(zhì)量，而且大大降低了施工進(jìn)度，造成人力、能源的極大浪費(fèi)。而微晶膠泥可以在-5℃ 的環(huán)境下正常固化，解決了低溫下耐酸耐熱膠泥施工的問(wèn)題，可節(jié)約大量的能源及保溫費(fèi)用。低溫固化微晶膠泥的各項(xiàng)物理機(jī)械性能指標(biāo)均達(dá)到或超過(guò)目前使用的鉀水玻璃（KPI）膠泥，尤其是低收縮性能遠(yuǎn)遠(yuǎn)高于同類其它產(chǎn)品。


 2/3   首頁(yè) 上一頁(yè) 1 2 3 下一頁(yè) 尾頁(yè)
