在強腐蝕體系中，由于腐蝕劑消耗過快或腐蝕產物積累過多；或者在緩慢腐蝕的體系中，由于一些重要的微量組分濃度發生變化；或者為了模擬實際情況，考察腐蝕介質和金屬材料間相對運動及充氣、去氣等對腐蝕的影響，要求試驗過程中不斷更新溶液或使試樣/溶液界面產生相對運動。為此發展了多種動態浸泡試驗。

空泡腐蝕

       空泡腐蝕又稱空穴腐蝕或氣蝕，屬沖擊腐蝕的特殊形式。它是在液體與固體材料之間相對速度很高情況下發生的一種侵蝕形式。液體在高速流動時，低壓區形成流體空泡，隨后迅速崩破，產生強烈沖擊波，壓力高達402MPa,足使金屬產生塑性形變，破壞金屬表面保護膜，促進腐蝕。據推測，在一個微小低壓區，每秒鐘可能有200萬個空泡破滅。因此，空泡腐蝕結果會使金屬表面產生密集麻點。進一步再擴展成泡沫或海綿狀穴蝕，嚴重者深度可達20mm.

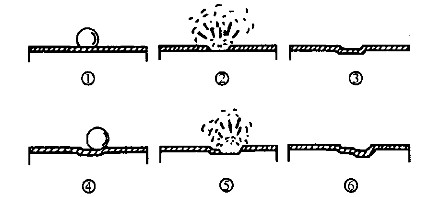

       圖1為空泡腐蝕產生點孔的機理過程。反應步驟如下：①在保護膜上形成氣泡；②氣泡迅速破滅使表面膜破裂；③裸露金屬表面腐蝕并重新成膜；④同一點由于已形成臺階而更易形成氣泡；⑤氣泡再破滅和膜再破裂；⑥裸露金屬表面進一步腐蝕并再次形成表面膜。這個過程反復進行，結果產生麻點或深孔。

圖1  空泡腐蝕各步驟示意圖
