5.5.1

濕硫化氫應力腐蝕開裂案例

案例一

濕硫化氫環境中重沸器失效分析

穩定塔底重沸器是煉油廠催化裝置穩定工段的換熱設備，其殼程介質是未經脫硫的穩定汽油，管程介質是分餾中段油，穩定汽油從重沸器殼程出來后再進入堿洗脫硫工序。重沸器的主要工藝參數為操作壓力1.0/1.2MPa（管程/殼程），入口溫度200/141℃（管程/殼程）、出口溫度180/165℃（管程/殼程）。

該重沸器殼程材質16MnR，為一進二出結構，穩定汽油從殼體下部中間進入，加熱后從上部兩端出來。于1997年7月投入使用，使用不到3個月，殼體下部出現了泄漏。檢修開裂的重沸器時，有較濃的H2S氣味，殼體下部兩端沉積了很厚的一層泥垢。清洗后，發現在內表面環焊縫和支座補強板焊縫處有密集的裂紋。殼體外表面也檢測到與焊縫垂直的裂紋。

01 重沸器的檢測

①介質成分。

殼程介質穩定汽油中硫含量為300～350mg?L-1，氨氮7～10mg?L-1，Cl- 4～10mg?L-1，殼程介質pH4～5；

②殼體開裂部位的宏觀檢測。

殼體下部開裂部位的宏觀形態見圖5-55，剖面開裂情況見圖5-56，將帶裂紋的試樣沿裂紋掰開后的斷口宏觀形態見圖5-57。

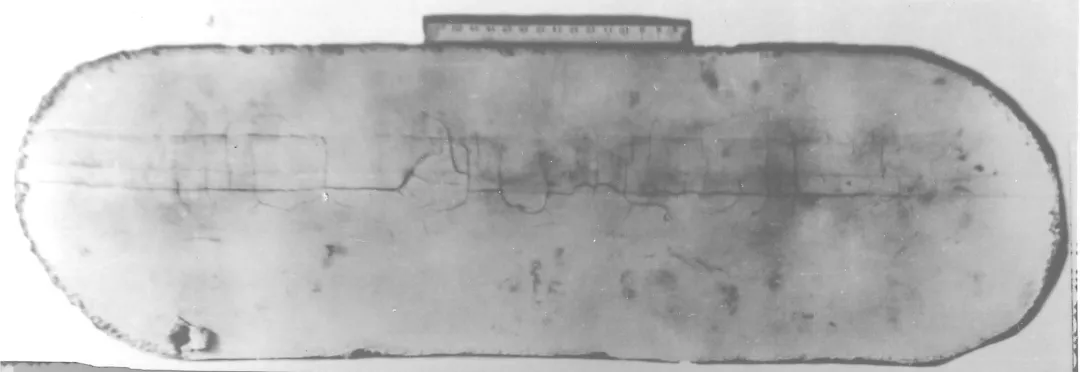

圖5-55 殼體下部開裂部位的宏觀形態

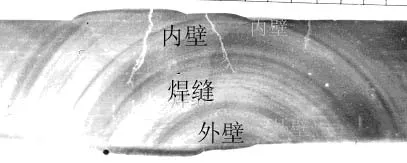

圖5-56 環焊縫剖面開裂情況

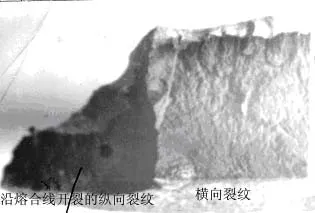

圖5-57 帶橫向裂紋的試樣沿裂紋掰開后的斷口宏觀形態

③金相檢測和斷口觀察。

圖5-58為剖面上的氫致裂紋，大裂紋的尖端兩側都有擴展的細小裂紋，圖5-59為氫致裂紋的尖端，細小裂紋呈斷續層狀，已經開始出現沿晶的特征，并逐步連接在一起。圖5-60為金屬內部的MnS夾雜處氫致裂紋，MnS脫落，由于積聚的氫壓不足不能引起兩端開裂，圖5-61為氫致裂紋在金屬內部的MnS夾雜處，MnS還沒有脫落，一端已經開裂。

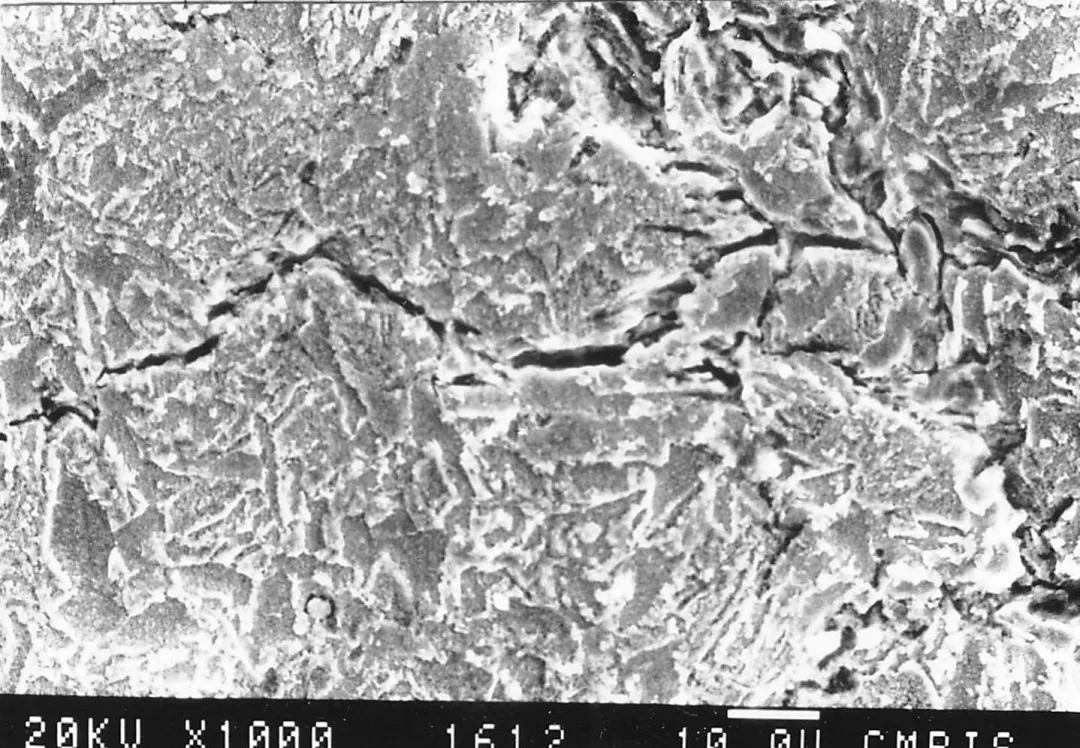

圖5-58 金相剖面上的氫致裂紋

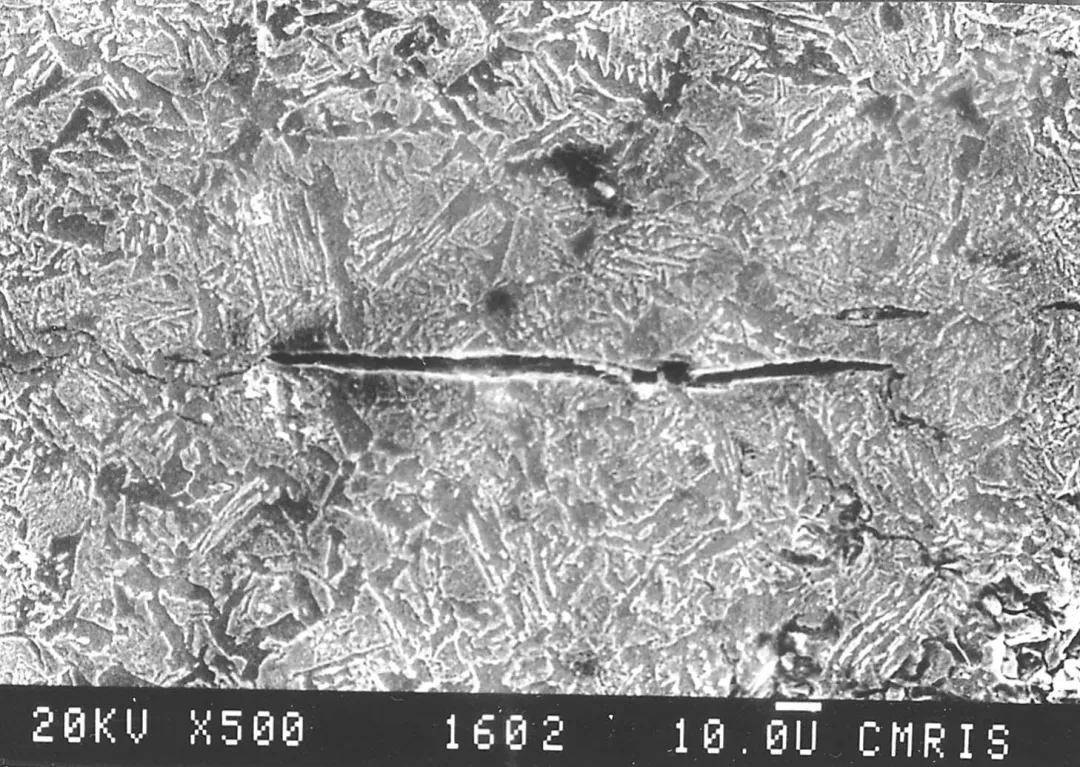

圖5-59 氫致裂紋的尖端

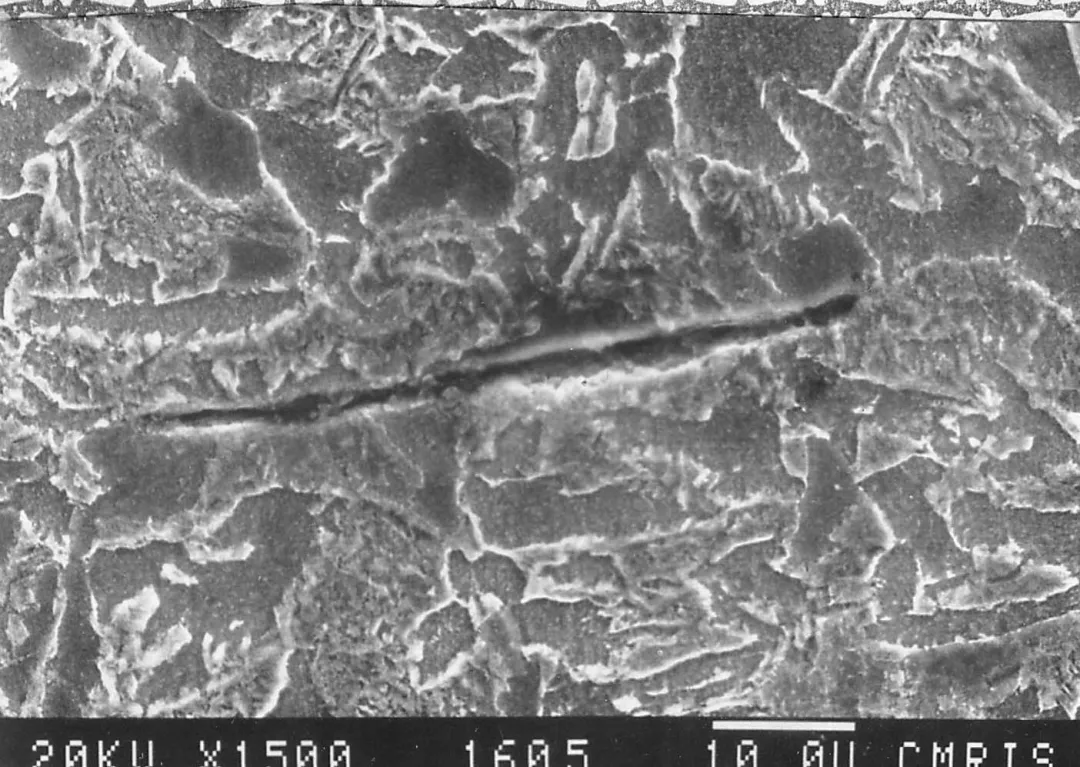

圖5-60 MnS夾雜處氫致裂紋（MnS脫落）

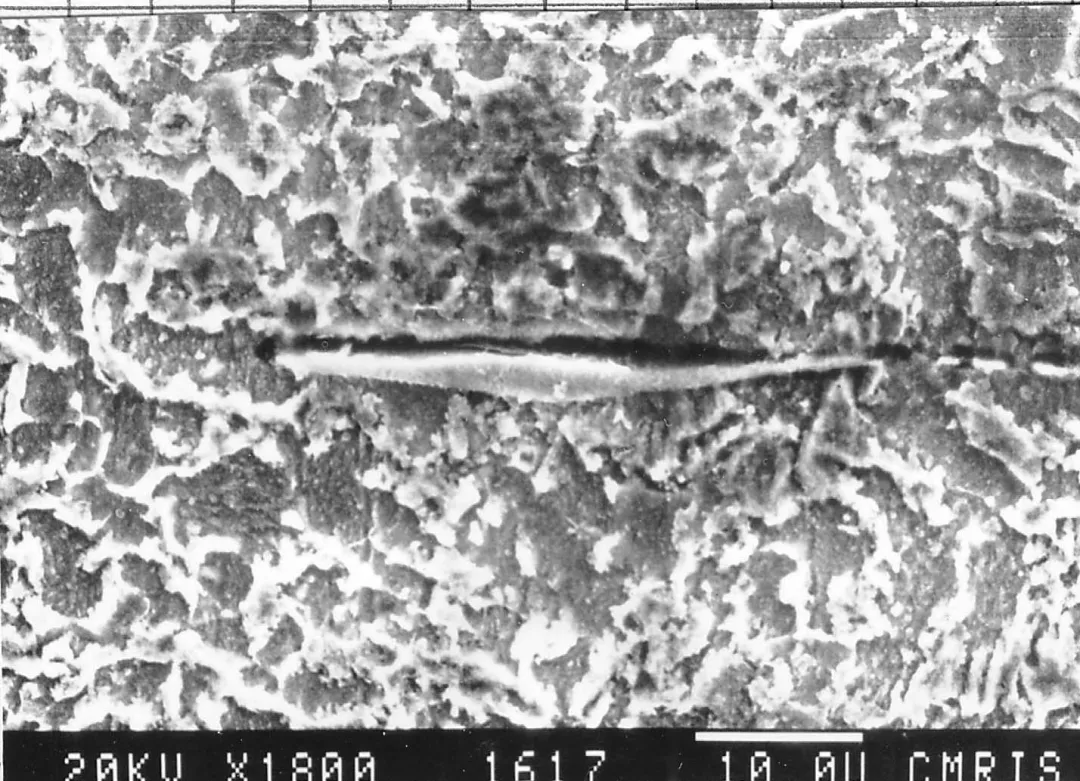

圖5-61 MnS夾雜處氫致裂紋（一端已經開裂）

非金屬夾雜物形成的偏析帶和夾雜帶，形成了原子氫的陷阱。原子氫最容易聚集在這里，從而形成高的氫壓，進而引發裂紋直至最終產生分層，導致HIC和HB的發生。

④掃描電鏡斷口形態觀察。

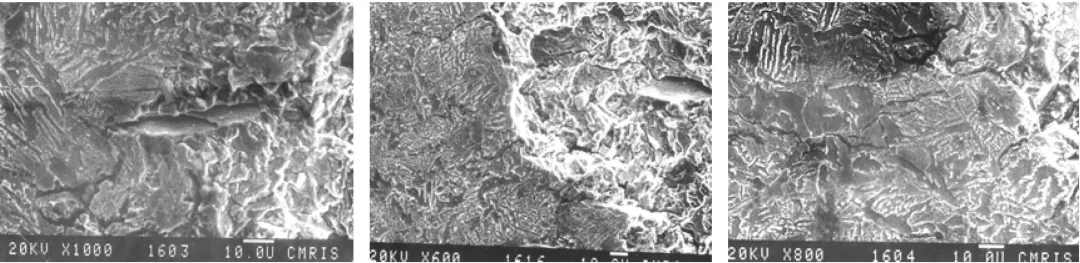

圖5-62為母材和熱影響區的斷口宏觀形態，為混合斷口。有的以穿晶為主帶有大量的二次裂紋形成的層狀和臺階狀裂紋，斷口中有典型的氫鼓包。熱影響區斷口為混合型斷口，氫致沿晶二次裂紋，有明顯的雞爪形花樣。

內壁熱影響區靠近母材一側焊接回火區的裂紋斷口形態，為混合斷口。有的以穿晶為主，帶有大量的沿晶二次裂紋。有的又以沿晶為主，帶有大量的明顯的雞爪形花樣。

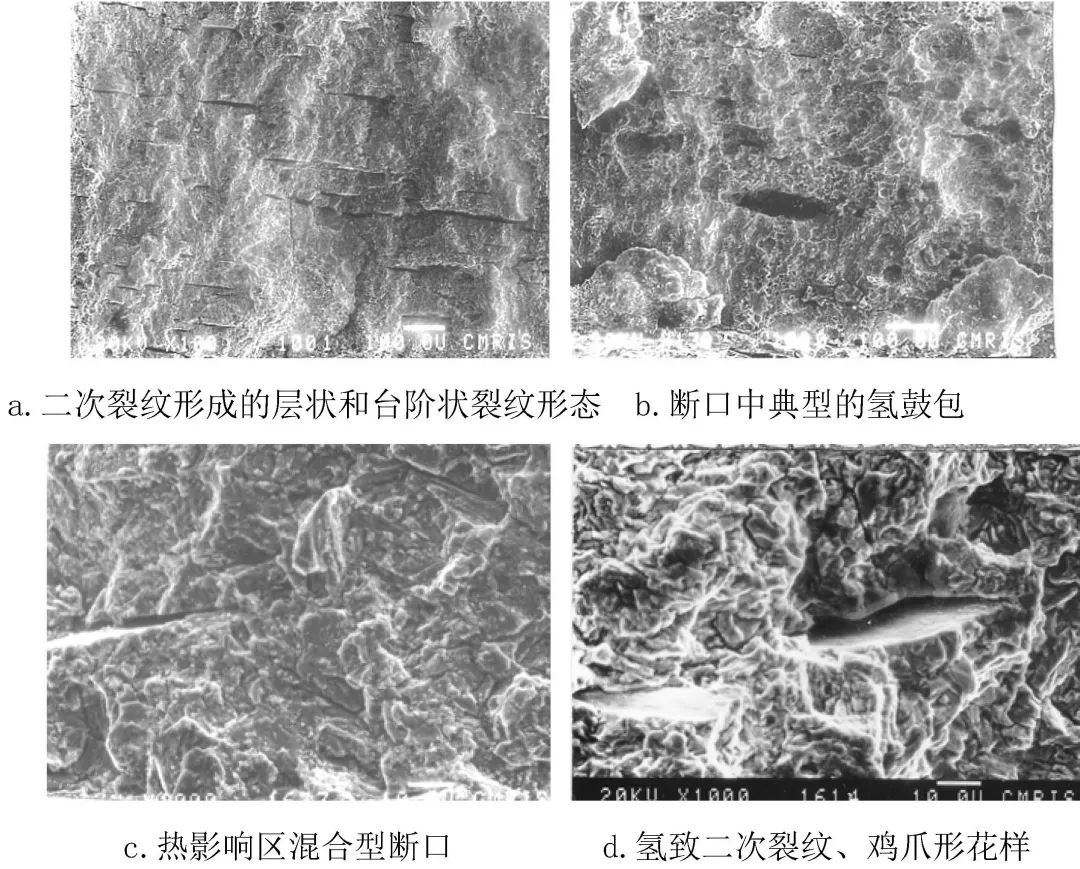

圖5-62 母材和熱影響區的斷口形態

圖5-63為將斷口試樣按照一定的角度斜磨成金相試樣，以便同時在掃描電鏡下觀測斷口中的裂紋在斷口下面的擴展情況。圖中可以看到，斷口表面的二次裂紋在向金屬內部擴展時已經逐步轉向沿晶擴展；

圖5-63 由斷口斜磨成金相試樣

⑤腐蝕產物能譜分析。

據檢測，重沸器的腐蝕產物還含有一定量的Cl。

02 結論

重沸器殼體開裂是因?yàn)闈窳蚧瘹鋺?yīng)力腐蝕開裂造成的。

由于穩定汽油中會攜帶部分水分進入重沸器中，在殼體的底部溫度相對較低的區域有冷凝水，H2S會溶解于其中。同時殼體下部的兩側區域也成為穩定汽油的滯留區，穩定汽油中所含雜質容易在此處沉積也會加劇該部位的垢下腐蝕。又因?yàn)橹胤衅魑催M(jìn)行熱處理消除殘余應力，加劇了焊接部位的應力腐蝕開裂。
