對很多熱噴涂涂層來說，封孔是一項必要的后處理過程。當(dāng)涂層面臨腐蝕及氧化（有時處于高溫）環(huán)境時，封孔是涂層設(shè)計必需要考慮的一項內(nèi)容。本文涉及到封孔作業(yè)的目的和要求；介紹了封孔劑的種類、性能、施工要點、選擇依據(jù)及應(yīng)用范圍。

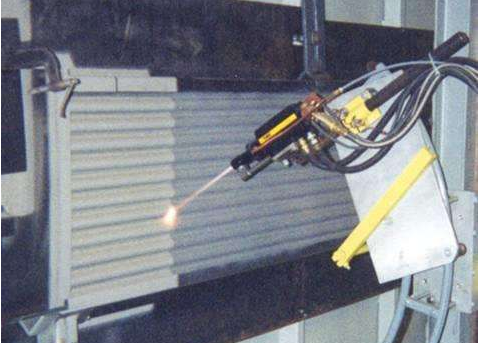

    任何一種熱噴涂方法，尤其是燃?xì)庖谎跹鎳娡浚椿鹧鎳娡浚┧练e的涂層，都是一種有孔結(jié)構(gòu)。總體而言，涂層孔隙度范圍相當(dāng)大。燃?xì)庖谎跹鎳娡繉佑袝r高達(dá)15％以上，而高速氧一燃?xì)鈬娡浚℉VOF）層則在1％以下。在實際應(yīng)用中，有孔結(jié)構(gòu)有時是有利的。涂層孔隙有助于貯油，促進(jìn)潤滑，減少磨損；在某些特殊應(yīng)用中，利用熱噴涂制取多孔材料，用于熱交換裝置或其它元件。然而，在更多的情況下，涂層的孔隙是不希望的。當(dāng)涂層暴露于大氣、蒸汽、工業(yè)氣氛、化學(xué)活性物質(zhì)、腐蝕氣體及高溫環(huán)境中，孔隙引入腐蝕元素，使涂層與基體發(fā)生化學(xué)或電化學(xué)侵蝕，導(dǎo)致涂層失效，在這種情況下，必須對涂層進(jìn)行封孔。

    一、封孔劑的性能要求

    封孔劑的種類較多，為了達(dá)到良好的封孔效果，封孔劑必須滿足下列要求：

    1.有足夠的滲透性

    因為孔隙彎曲又細(xì)小，沒有足夠高的滲透性，難以充填到必需程度。

    2.耐化學(xué)溶劑的作用

    因為涂層本身就處于某種化學(xué)和溶劑的腐蝕介質(zhì)中，封孔劑若不能經(jīng)受這些介質(zhì)的侵蝕，封孔即告無效。

    3.能經(jīng)受一定的機(jī)械作用

    即封孔劑不因機(jī)械作用而脫落或碎裂。

    4.在工作溫度下性能穩(wěn)定

    即封孔劑不能在工作溫度下發(fā)生溶化、蒸發(fā)或分解等物理變化。

    5.不能與涂層或基體發(fā)生化學(xué)反應(yīng)

    在工作環(huán)境下與涂層和基體保持化學(xué)穩(wěn)定性。

    6.不降低涂層或基體金屬的性能。

    7.當(dāng)涂層用于食品行業(yè)時，對食物無毒。

    8.施工時，保證安全。

    二、封孔劑的選擇及施工要點

    一般來說，所有封孔作業(yè)應(yīng)在噴涂之后磨削之前實施。除微晶石臘封孔劑外，其它所有封孔劑應(yīng)在工件溫度低于80℃時進(jìn)行，以防溶劑迅速蒸發(fā)或封孔劑過早固化。空氣干燥型的甘油酯樹脂，在其機(jī)加工時產(chǎn)生的熱會使它過早的非均勻性的固化，因之，該封孔劑應(yīng)在磨削后固化，除此之外的所有封孔劑，應(yīng)予磨削前固化。用于防腐涂層的封孔劑，在投入使用前必須充分固化。一般的封孔劑無危險性，但有些是易揮發(fā)的和易燃的，在貯存和使用過程中，應(yīng)格外小心慎重，勿近明火或受熱。使用中要充分通風(fēng)，以免影響正常呼吸。

    封孔劑大體分有機(jī)和無機(jī)兩種。對封孔劑做出選擇的主要依據(jù)是所處介質(zhì)的腐蝕情況及工作溫度。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關(guān)注中國腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：殷鵬飛

《中國腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
