<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 西北工業(yè)大學(xué)《MRL》:實(shí)現(xiàn)增材制造全等軸細(xì)β晶粒鈦合金!
    2022-10-20 14:25:50 作者: 材料學(xué)網(wǎng) 來(lái)源: 材料學(xué)網(wǎng) 分享至:

     增材制造(AM)是一種革命性的技術(shù),它為部件的近凈形狀和靈活設(shè)計(jì)提供了一種有前途的方法。鈦基合金是應(yīng)用于AM加工的最成熟的合金之一。然而,AM中固有的高冷卻速率和高熱梯度經(jīng)常產(chǎn)生粗大的柱狀β-晶粒和連續(xù)的晶界α-相,沿著鈦合金的沉積方向長(zhǎng)達(dá)幾厘米,導(dǎo)致機(jī)械性能明顯的各向異性和低周期疲勞性能差。因此,為了制造高質(zhì)量的AM鈦合金部件,實(shí)現(xiàn)等軸細(xì)β-晶粒是必不可少的。


    一般來(lái)說(shuō),人們認(rèn)為AM鈦合金中的等軸細(xì)β-晶粒在大的憲政過(guò)冷(CS)下更容易獲得,因?yàn)樗粌H可以促進(jìn)柱狀向等軸過(guò)渡(CET),而且可以限制凝固過(guò)程中的晶粒生長(zhǎng)。但由于Ti中有限的最大溶解度c0-max不能提供足夠的CS以促進(jìn)成核,因此它們不能產(chǎn)生完全等軸的β晶粒。

    最近,西北工業(yè)大學(xué)林鑫教授團(tuán)隊(duì)通過(guò)結(jié)合實(shí)驗(yàn)觀察和有限元熱模擬,分別研究了DED Ti6Al4VxNiyB在凝固和后續(xù)熱循環(huán)后的β-晶粒形態(tài)和尺寸。此外,還分析了其拉伸性能及其各向異性。研究證明,在DED鈦合金的單一瞬間高溫?zé)嵫h(huán)(<1秒)下,β-晶粒可以粗化3-9倍。毋庸置疑,在精煉β-晶粒時(shí)也必須抑制這種粗化。因此,在凝固和隨后的熱循環(huán)過(guò)程中,對(duì)晶粒結(jié)構(gòu)的協(xié)同控制對(duì)于在AM鈦合金中實(shí)現(xiàn)等軸細(xì)化β晶粒是至關(guān)重要的。因此,在DED Ti6Al4V中選擇低含量的Ni和微量的B作為合金元素,以便在凝固和隨后的熱循環(huán)中協(xié)同控制β-晶粒結(jié)構(gòu)。

    相關(guān)研究成果以題“Achieving fully-equiaxed fine β-grains in titanium alloy produced by additive manufacturing”發(fā)表在國(guó)際著名期刊Materials Research Letters上。

    鏈接:https://doi.org/10.1080/21663831.2022.2115323

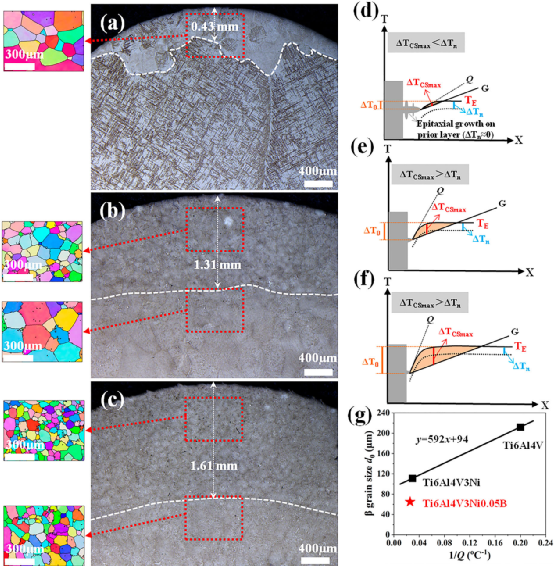

    圖1 Ti6Al4VxNiyB頂部的β-晶粒和最后一層的初始凝固機(jī)制。(a),(d) Ti6Al4V; (b),(e) Ti6Al4V3Ni; (c),(f)Ti6Al4V3Ni0.05B; (g)晶粒尺寸d0與反Q的關(guān)系圖。TE是平衡液相溫度,Tn是成核的臨界過(guò)冷度)。

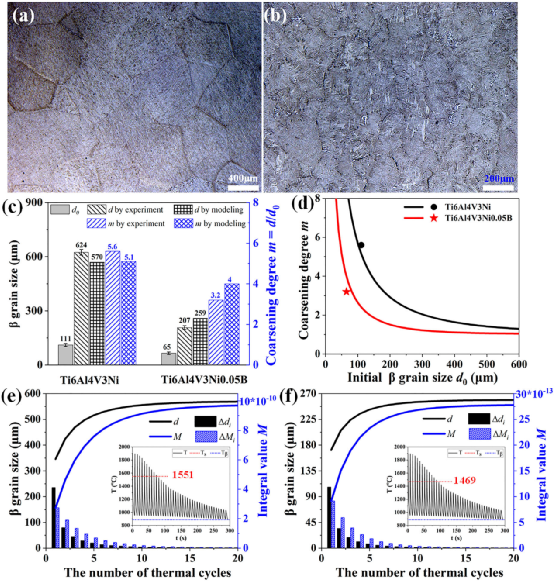

    圖2 位于Ti6Al4V3NiyB礦床中間的β-晶粒。(a)Ti6Al4V3Ni, (b)Ti6Al4V3Ni0.05B;(c)β-晶粒尺寸和粗化度m;(d)模擬m對(duì)d0的函數(shù),符號(hào)代表實(shí)驗(yàn)值;(e)Ti6Al4V3Ni和(f)Ti6Al4V3Ni0.05B中模擬δdi,d=d0+δdi,δMi和M=δMi對(duì)熱循環(huán)數(shù)(Tβ<t< span="">p<t< span="">s)。(Ts和Tβ是用Thermo-Calc計(jì)算的)。</t<></t<><t< span=""><t< span=""></t<></t<>

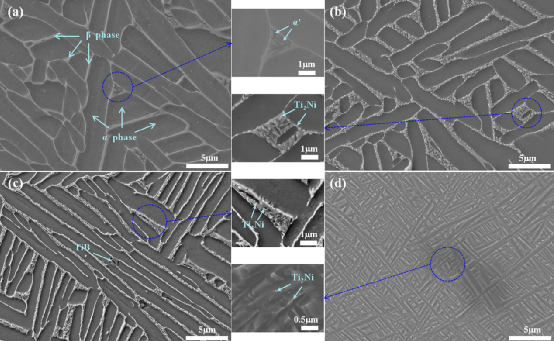

    圖3 Ti6Al4VxNiyB沉積物中間的微觀結(jié)構(gòu)。原狀:(a)Ti6Al4V,(b)Ti6Al4V3Ni,和(c)Ti6Al4V3Ni0.05B,(d)熱處理的Ti6Al4V3Ni0.05B。

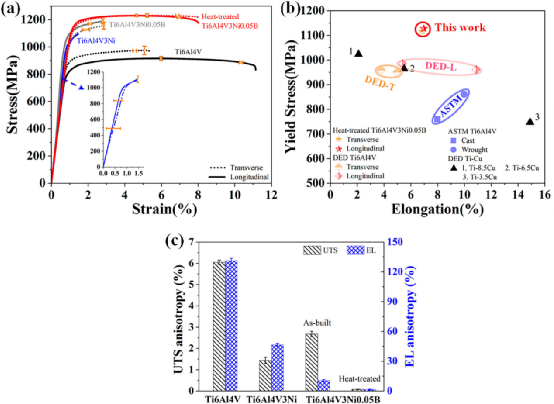

    圖4 Ti6Al4VxNiyB合金的力學(xué)性能。(a)代表性的工程應(yīng)力-應(yīng)變曲線;誤差棒(UTS和EL)代表一個(gè)標(biāo)準(zhǔn)差。(b)通過(guò)DED和Ti6Al4V的ASTM標(biāo)準(zhǔn),熱處理后的Ti6Al4V3Ni0.05B的拉伸性能與Ti-Cu和Ti6Al4V相當(dāng)。(c)各向異性。

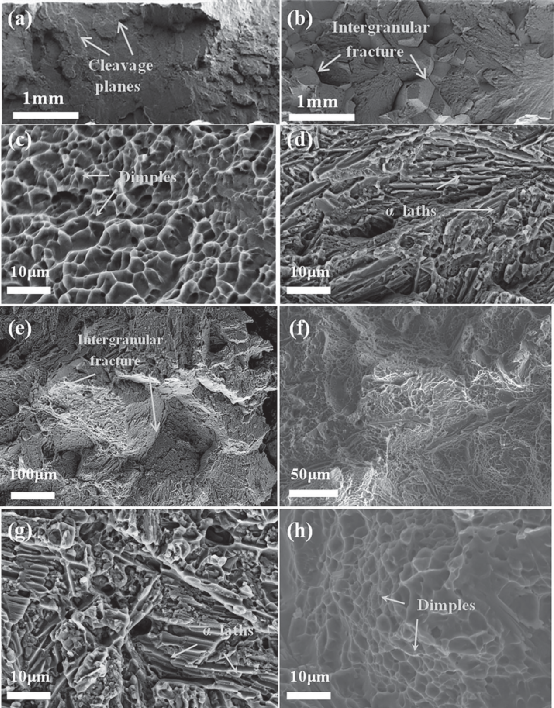

    圖5 縱向試樣的斷裂面:(a)(c)建成的Ti6Al4V,(b)(d)建成的Ti6Al4V3Ni,Ti6Al4V3Ni0.05B(e)(f)建成的和(g)(h)熱處理過(guò)的。

    綜上所述,通過(guò)在凝固和后續(xù)熱循環(huán)過(guò)程中協(xié)同控制β-晶粒,并進(jìn)行固溶+淬火熱處理,展示了在AM鈦合金中實(shí)現(xiàn)完全等軸細(xì)β-晶粒的合金設(shè)計(jì)方法。這首次揭示了在凝固的等軸晶粒中,通過(guò)共同添加Ni和B可以實(shí)現(xiàn)1+1>2的晶粒細(xì)化效果,并且微量B在再熱循環(huán)和凝固過(guò)程中對(duì)β晶粒的細(xì)化起著同樣重要的作用。強(qiáng)度和塑性都熱處理后的Ti6Al4V3Ni0.05B的強(qiáng)度和塑性都得到了提高,并與DED Ti6Al4V相當(dāng),這是由于細(xì)小的全等軸β-晶粒與內(nèi)部(α-Ti+β-Ti)微觀結(jié)構(gòu)。這些發(fā)現(xiàn)為AM鈦合金的晶粒結(jié)構(gòu)控制和成分設(shè)計(jì)提供了新的見(jiàn)解。

    免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 亚洲国产综合在线区尤物 | 亚洲中文字幕精品不卡一本 | 性欧美俄罗斯在线视频 | 在线播放欧美a在线观看 | 亚洲欧美综合三区 | 亚洲日本韩在线观看 |
