9.1宏觀形貌分析

9.1.1鋼板噴漆試樣劃叉

碳鋼噴漆劃叉試樣在8個站點，戶外暴露試驗結果

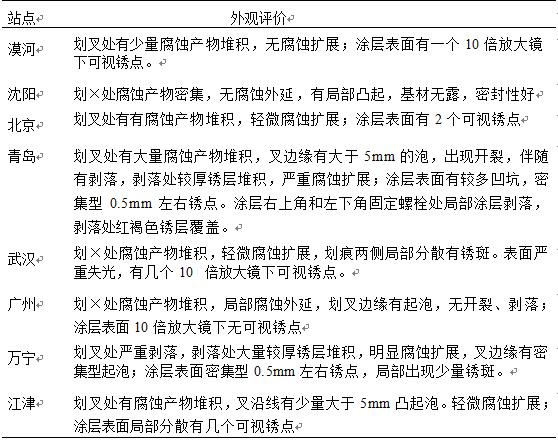

表9-1 碳鋼噴漆劃叉試樣暴曬2年后宏觀形貌分析

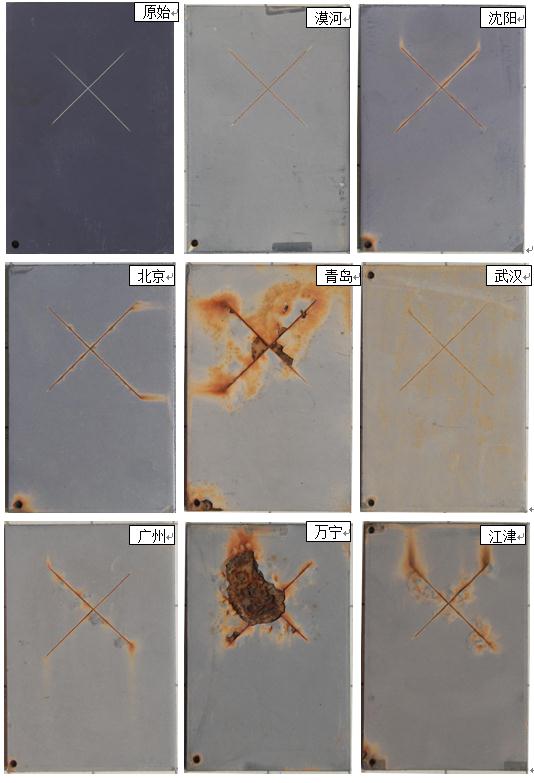

圖9-1 碳鋼噴漆劃叉試樣暴曬2年后宏觀形貌圖

碳鋼噴漆試樣在9個站點，戶外暴露試驗結果

表9-2 碳鋼噴漆試樣暴曬2年后宏觀形貌分析

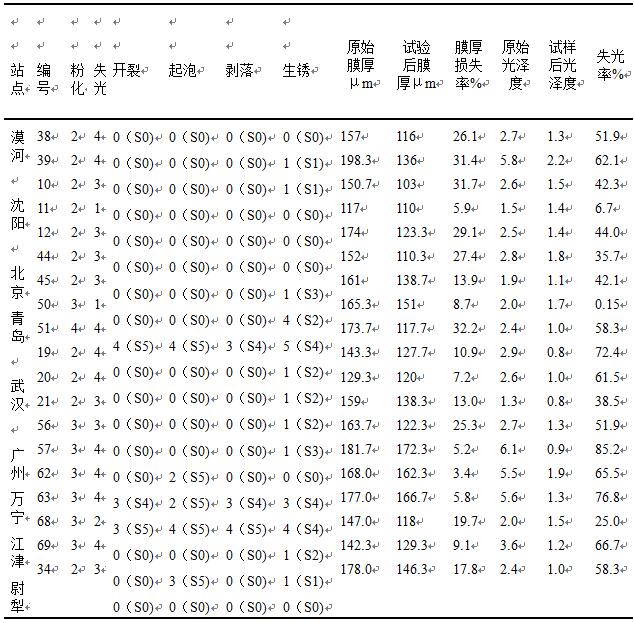

表9-3 鋼板噴漆試樣在大氣曝露2a 后外觀評價

9.1.2鋼板噴漆試樣

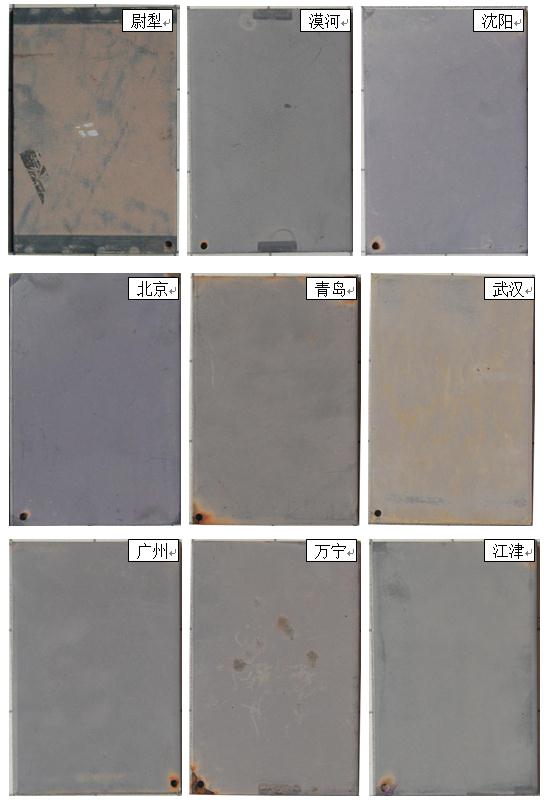

圖9-2 碳鋼噴漆試樣暴曬2年后宏觀形貌圖

9.2電化學腐蝕行為

圖9-3 各站點暴曬2年后碳鋼板噴漆試樣在3.5%氯化鈉溶液中低頻阻抗值大小，由圖可知，尉犁、武漢站試樣低頻阻抗值大小分在107、106 W.cm2級別，噴漆層仍然具有良好保護能力，廣州、江津、青島、沈陽、漠河、北京等站點在低頻阻抗值大小在105W.cm2，表面涂層保護性能變差，失區一定保護能力，萬寧站低頻阻抗值達到5.119×104W.cm2，腐蝕嚴失區保護能力。圖9-3 各站點暴曬2年后碳鋼板噴漆試樣在3.5%氯化鈉溶液中能奎斯特圖，由圖可知，各站點試樣暴曬2年后低頻區表現出扁平容抗弧，容抗弧半徑大小排序：尉犁>武漢>廣州>北京>江津>青島>萬寧。

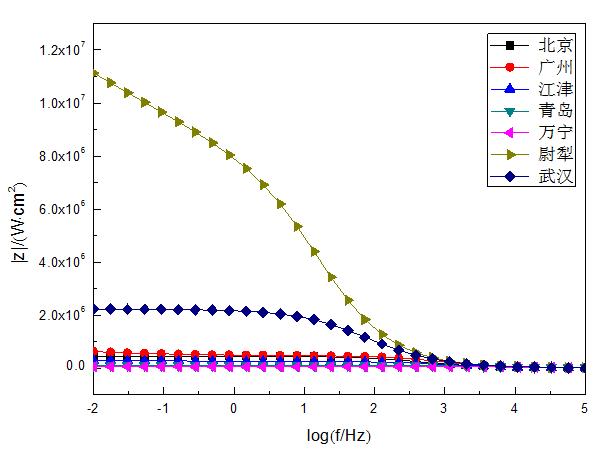

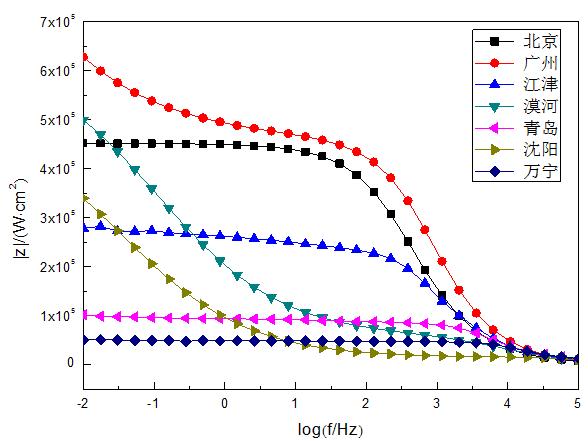

圖9-3 各站點暴曬2年后碳鋼板噴漆試樣在3.5%氯化鈉溶液中低頻阻抗值大小

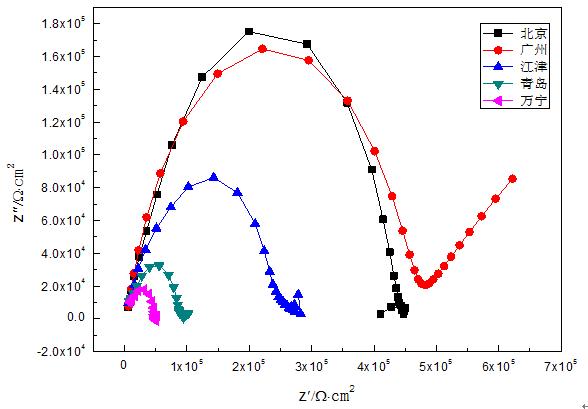

圖9-4 各站點暴曬2年后碳鋼板噴漆試樣在3.5%氯化鈉溶液中能奎斯特圖
