01文章背景

金屬疲勞的本質(zhì)是循環(huán)載荷下不可逆損傷的累積，這一“無形殺手”曾釀成1950年彗星客機解體慘劇，至今仍使90%金屬構(gòu)件面臨失效風險。傳統(tǒng)強化路徑深陷“強度-壽命權(quán)衡”困局：提升強度需引入晶界/相界阻礙位錯，卻加劇應(yīng)變局域化和損傷積累，導(dǎo)致高強材料疲勞壽命驟降。2000年盧柯、盧磊團隊在納米銅室溫超塑性研究中首度窺見轉(zhuǎn)機——當晶粒尺寸降至納米級，材料竟可產(chǎn)生300%延伸率，顛覆了“納米材料必脆”的認知（2000年中國十大科技進展）。

這一發(fā)現(xiàn)催生了孿晶界面調(diào)控理論的誕生：2004年盧磊團隊在《Science》提出納米孿晶協(xié)同強韌化新機制——通過脈沖電解沉積制備出孿晶片層<100nm的純銅，15nm極值尺度下實現(xiàn)1GPa強度（普通銅10倍）與13%延伸率并存。其核心突破在于揭示了共格孿晶界的雙重角色：既作為位錯阻礙體提升強度，又充當位錯存儲體吸納塑性變形。2017年《Nature》論文更發(fā)現(xiàn)革命性現(xiàn)象：納米孿晶銅在循環(huán)載荷下形成“項鏈狀位錯結(jié)構(gòu)”，孿晶界引導(dǎo)位錯往復(fù)可逆運動，首次實現(xiàn)“與歷史無關(guān)的穩(wěn)定循環(huán)響應(yīng)”，幾乎消除累積損傷。該工作被評價為“為抗疲勞材料設(shè)計點亮燈塔”。

      正是基于二十年對納米孿晶界面機制的深刻認知，中科院金屬所盧磊、潘慶松在Nature Materials撰文，系統(tǒng)闡釋了金屬疲勞研究從1830年經(jīng)驗公式到現(xiàn)代多尺度理論的演進歷程，直擊當前核心矛盾：航空航天、核反應(yīng)堆等極端場景對材料同時提出超高強度與十億次循環(huán)壽命的要求。作者團隊通過梯度納米結(jié)構(gòu)設(shè)計，在銅、不銹鋼等模型材料中實現(xiàn)革命性突破：表面100-200μm納米晶層提供98MPa疲勞強度（接近傳統(tǒng)超細晶銅的2倍），心部粗晶維持優(yōu)異延展性，使疲勞壽命倍增。這種空間異構(gòu)設(shè)計顛覆了"香蕉形"疲勞強度-壽命權(quán)衡定律。本文明確定義未來三大方向：增材制造非平衡組織調(diào)控、機器學習輔助的多組分合金設(shè)計、跨尺度原位表征技術(shù)融合，為突破金屬疲勞的世紀瓶頸繪制了清晰路線圖。

02內(nèi)容介紹

突破傳統(tǒng)疲勞性能限制的異質(zhì)結(jié)構(gòu)設(shè)計

本文系統(tǒng)分析了金屬疲勞強度（σ-1）與抗拉強度（σUTS）的非線性關(guān)系，指出傳統(tǒng)均質(zhì)材料存在強度-壽命權(quán)衡矛盾：高強材料（如超細晶銅）雖提升疲勞強度，卻因塑性變形能力下降導(dǎo)致低周疲勞壽命驟減。作者團隊提出空間異質(zhì)結(jié)構(gòu)設(shè)計策略，通過納米孿晶與梯度納米結(jié)構(gòu)打破這一局限。例如，高取向納米孿晶銅（nt-Cu）同時實現(xiàn)90MPa的高疲勞強度（接近超細晶銅）和優(yōu)于粗晶銅的低周疲勞壽命；梯度納米晶銅（GNG-Cu）則利用表面至芯部的晶粒尺寸梯度（~100nm至微米級），使疲勞效率（σ-1/σUTS）達0.4，并在相同總應(yīng)變幅下將疲勞壽命翻倍。這種設(shè)計通過調(diào)控位錯運動與應(yīng)變分布，解決了均質(zhì)材料中循環(huán)應(yīng)變局部化的核心問題，為高抗疲勞材料開發(fā)提供新范式。

揭示梯度結(jié)構(gòu)的循環(huán)應(yīng)變非局部化機制

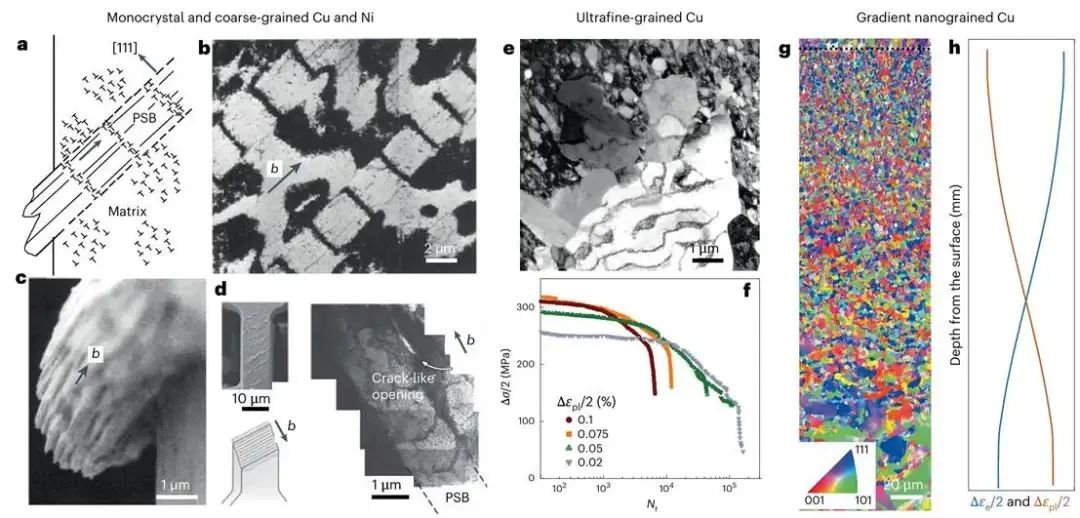

通過原位表征技術(shù)，團隊發(fā)現(xiàn)梯度納米結(jié)構(gòu)可抑制疲勞損傷累積。均質(zhì)超細晶銅在循環(huán)載荷下易發(fā)生晶粒異常粗化和循環(huán)軟化，而梯度納米晶銅通過分層屈服行為實現(xiàn)應(yīng)變空間再分布：初始階段彈性-塑性應(yīng)變幅（Δε-el/2與Δε-pl/2）沿深度梯度形成；后續(xù)循環(huán)中，塑性應(yīng)變從芯部粗晶區(qū)逐步擴展至表層納米晶區(qū)（圖3h箭頭）。這種漸進式屈服轉(zhuǎn)變有效抵消了均質(zhì)材料的應(yīng)變局部化傾向（如粗晶銅的滑移帶集中，圖3a-c）。進一步研究表明，該機制源于梯度界面誘導(dǎo)的位錯穩(wěn)定構(gòu)型（如可逆“項鏈位錯”）和協(xié)調(diào)變形能力，使材料在107次循環(huán)后仍保持微觀結(jié)構(gòu)穩(wěn)定性。這一發(fā)現(xiàn)為設(shè)計抗疲勞材料提供了微觀力學基礎(chǔ)，尤其適用于需兼顧高強韌性與長壽命的極端工況部件。

面向極端環(huán)境的抗疲勞材料創(chuàng)新與應(yīng)用驗證

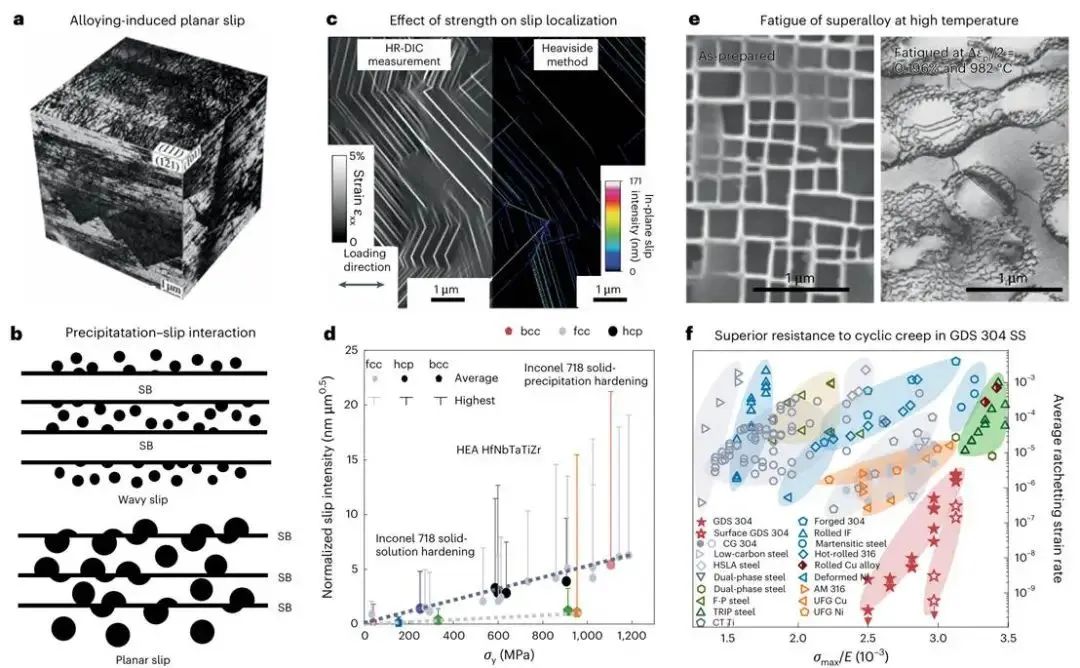

針對航空航天、核能等領(lǐng)域的多場耦合疲勞挑戰(zhàn)，團隊開發(fā)了梯度位錯結(jié)構(gòu)材料（如304不銹鋼）。在非對稱循環(huán)載荷下，該材料通過變形誘導(dǎo)馬氏體相變形成六方密排納米層，顯著提升抗棘齒（ratcheting）性能：其歸一化最大應(yīng)力（σmax/E）下的平均棘齒應(yīng)變速率比均質(zhì)材料低兩個數(shù)量級。同時，結(jié)合多主元合金設(shè)計（如NASA GRX-810鎳鈷鉻基高熵合金），利用氧化物彌散強化與成分調(diào)控，實現(xiàn)高溫蠕變疲勞抗力與低溫損傷容限的統(tǒng)一。研究還指出，層狀金屬陶瓷復(fù)合材料可通過界面韌化機制（裂紋偏轉(zhuǎn)、橋接等）阻斷裂紋擴展。這些創(chuàng)新兼顧了復(fù)雜環(huán)境適應(yīng)性（高溫氧化、氫脆、腐蝕疲勞）與多軸載荷耐受性，為深空探測等任務(wù)提供材料解決方案。

未來挑戰(zhàn)

未來金屬抗疲勞研究面臨的核心挑戰(zhàn)在于極端環(huán)境多場耦合機制的量化與跨尺度穩(wěn)定性的協(xié)同控制。在深空探測、核反應(yīng)堆等場景中，材料需同步抵御高溫、腐蝕介質(zhì)及深冷相變脆性，而現(xiàn)有模型難以精確描述這些交互作用；其次，增材制造等新工藝雖能實現(xiàn)復(fù)雜構(gòu)件，但非平衡態(tài)缺陷顯著加劇疲勞損傷；再者，梯度/層狀異質(zhì)結(jié)構(gòu)雖提升疲勞抗力，但納米界面在超長周次循環(huán)（>109次）下的演化機制不明，多相材料界面協(xié)調(diào)變形能力不足，且缺乏梯度參數(shù)（斜率、特征尺度）的普適設(shè)計準則，需借助等離子聚焦離子束等原位技術(shù)解析微結(jié)構(gòu)動態(tài)響應(yīng)；最后，傳統(tǒng)Basquin方程無法量化異質(zhì)結(jié)構(gòu)的非均勻損傷，高溫/腐蝕環(huán)境下的高分辨率應(yīng)變場測量（如HR-DIC）與原位觀測技術(shù)存在缺口，必須發(fā)展融合位錯動力學與機器學習的多尺度智能預(yù)測框架，構(gòu)建從微觀機制到工程壽命的可靠橋梁。

03文章結(jié)論

      本文系統(tǒng)論證了空間異質(zhì)結(jié)構(gòu)設(shè)計在提升金屬抗疲勞性能中的突破性作用：通過納米孿晶與梯度納米結(jié)構(gòu)（如梯度納米晶銅疲勞壽命翻倍），成功打破傳統(tǒng)均質(zhì)材料的強度-壽命權(quán)衡矛盾；進一步揭示循環(huán)應(yīng)變非局部化機制（如梯度結(jié)構(gòu)中的分層屈服行為），為抑制損傷累積提供新理論支撐。面向極端環(huán)境應(yīng)用，創(chuàng)新開發(fā)的梯度位錯結(jié)構(gòu)材料及多主元合金，證實了成分-微結(jié)構(gòu)協(xié)同設(shè)計對復(fù)雜載荷與環(huán)境適應(yīng)性的關(guān)鍵價值。未來需融合原位表征技術(shù)與機器學習預(yù)測模型，深化多場耦合機制認知，推動抗疲勞材料在深空探索、新能源等領(lǐng)域的工程化應(yīng)用，最終實現(xiàn)結(jié)構(gòu)材料“更長壽命、更高可靠、更低成本”的核心目標。

04圖文解析

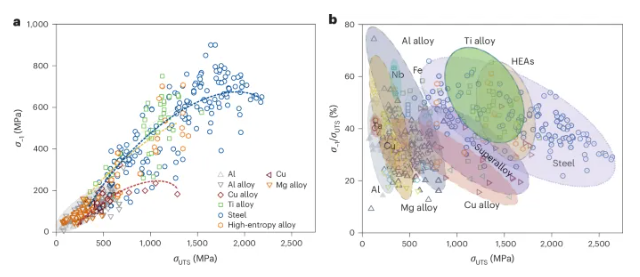

     圖1系統(tǒng)揭示金屬疲勞強度（σ-1）與抗拉強度（σUTS）的非線性關(guān)聯(lián)，指出均質(zhì)材料（如超細晶銅）因塑性喪失導(dǎo)致低周疲勞壽命驟降，建立異質(zhì)結(jié)構(gòu)設(shè)計理論基礎(chǔ)；圖2對比不同材料的疲勞性能：梯度納米晶銅（GNG-Cu）在相同應(yīng)變幅下壽命較均質(zhì)材料翻倍，且高取向納米孿晶銅（nt-Cu）同時實現(xiàn)高疲勞強度（90MPa）與長壽命，突破傳統(tǒng)強度-壽命矛盾；圖3通過原位電鏡揭示機制：梯度結(jié)構(gòu)通過分層屈服抑制應(yīng)變局部化；圖4驗證極端環(huán)境應(yīng)用：梯度位錯結(jié)構(gòu)304不銹鋼顯著降低棘齒應(yīng)變速率，層狀金屬陶瓷復(fù)合材料通過界面韌化機制阻斷裂紋擴展，凸顯其在多場耦合載荷下的工程價值。
