一、氯離子腐蝕的化學(xué)反應(yīng)機制：微觀世界的“侵蝕密碼”

氯離子半徑小、活性高，具有很強的穿透能力。它能夠破壞金屬表面原本形成的鈍化膜，這層鈍化膜在正常情況下可以阻止金屬進(jìn)一步被氧化。氯離子通過吸附在鈍化膜表面，與金屬離子形成可溶性的絡(luò)合物，導(dǎo)致鈍化膜局部溶解，從而暴露出新鮮的金屬表面，加速陽極溶解過程。例如，在不銹鋼中，鉻（Cr）元素會在表面形成一層致密的Cr?O?鈍化膜，阻止金屬與外界環(huán)境接觸。

但當(dāng)氯離子存在時，它會與Cr³?形成絡(luò)合物[CrCl?]³?，使得鈍化膜被破壞，引發(fā)不銹鋼的點蝕等局部腐蝕現(xiàn)象。從微觀角度看，氯離子的存在改變了金屬表面的電化學(xué)平衡，促使腐蝕反應(yīng)加速進(jìn)行，這是氯離子腐蝕的核心化學(xué)反應(yīng)機制。

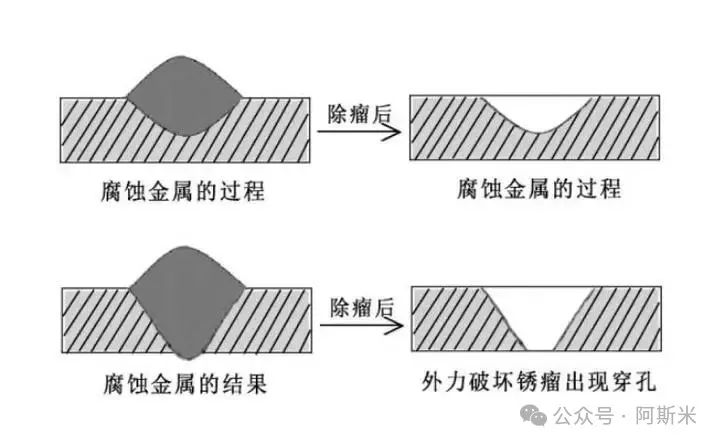

由于陽極面積遠(yuǎn)小于陰極面積，陽極電流密度很大，使得腐蝕在這個微小區(qū)域迅速向深處發(fā)展，形成小孔。這些小孔初期可能難以被發(fā)現(xiàn)，但隨著時間推移，會逐漸加深、擴大，最終可能穿透金屬，嚴(yán)重影響金屬結(jié)構(gòu)的強度。例如在海洋環(huán)境中的船舶外殼，長期與海水接觸，海水中高濃度的氯離子容易引發(fā)點蝕。一旦點蝕發(fā)生，可能在船體內(nèi)部不易察覺的地方持續(xù)發(fā)展，當(dāng)發(fā)現(xiàn)時，可能已經(jīng)對船舶的安全航行構(gòu)成威脅。

（二）縫隙腐蝕：隱蔽角落的“侵蝕黑手”

縫隙腐蝕通常發(fā)生在金屬與金屬或金屬與非金屬的連接處，如墊片、螺栓、鉚接處等存在的縫隙。當(dāng)含有氯離子的溶液進(jìn)入這些縫隙后，由于縫隙內(nèi)溶液的流動受到限制，氧氣補充困難，形成了氧濃差電池?？p隙內(nèi)缺氧區(qū)域成為陽極，發(fā)生金屬溶解，而縫隙外富氧區(qū)域為陰極。

同時，氯離子在縫隙內(nèi)不斷積累，進(jìn)一步加速了腐蝕過程?？p隙腐蝕的特點是腐蝕集中在縫隙內(nèi)部及其周圍，隨著腐蝕產(chǎn)物的堆積，縫隙內(nèi)的介質(zhì)環(huán)境變得更加惡劣，腐蝕速率不斷加快。在一些工業(yè)設(shè)備的法蘭連接處，如果密封不良，含有氯離子的工藝流體就容易進(jìn)入縫隙，引發(fā)縫隙腐蝕，導(dǎo)致設(shè)備泄漏等問題。

（三）應(yīng)力腐蝕開裂：“內(nèi)外夾擊”下的金屬崩潰

應(yīng)力腐蝕開裂是氯離子腐蝕與拉應(yīng)力共同作用的結(jié)果。金屬在拉應(yīng)力的作用下，內(nèi)部晶體結(jié)構(gòu)發(fā)生畸變，位錯密度增加，使得金屬表面的能量狀態(tài)升高，更易發(fā)生腐蝕反應(yīng)。當(dāng)環(huán)境中存在氯離子時，氯離子會優(yōu)先吸附在金屬表面的缺陷或應(yīng)力集中區(qū)域，破壞鈍化膜，引發(fā)點蝕或縫隙腐蝕。

隨著腐蝕的進(jìn)行，腐蝕坑或裂紋尖端在拉應(yīng)力的作用下不斷擴展，最終導(dǎo)致金屬材料突然斷裂。這種腐蝕類型具有很強的破壞性，往往在沒有明顯預(yù)兆的情況下發(fā)生。例如在石油化工行業(yè)中，一些承受高壓的管道，如果輸送的介質(zhì)中含有氯離子，同時管道又受到安裝應(yīng)力或內(nèi)部壓力產(chǎn)生的拉應(yīng)力，就容易發(fā)生應(yīng)力腐蝕開裂，一旦管道破裂，可能引發(fā)嚴(yán)重的安全事故。

三、影響氯離子腐蝕性的關(guān)鍵因素：腐蝕程度的“調(diào)控旋鈕”

（一）氯離子濃度：腐蝕的“加速引擎”

氯離子濃度是影響其腐蝕性的重要因素之一。一般來說，溶液中氯離子濃度越高，金屬腐蝕速率越快。當(dāng)氯離子濃度增加時，更多的氯離子能夠參與破壞金屬表面的鈍化膜，并且在腐蝕微電池中，高濃度的氯離子會增強陽極溶解反應(yīng)的驅(qū)動力。

例如在海水環(huán)境中，海水中氯離子含量約為19000mg/L，遠(yuǎn)高于淡水，這使得海洋環(huán)境中的金屬結(jié)構(gòu)物更容易受到腐蝕。研究表明，對于碳鋼在含氯離子的溶液中，當(dāng)氯離子濃度從100mg/L增加到1000mg/L時，腐蝕速率可能會提高數(shù)倍。

在一些工業(yè)生產(chǎn)中，如氯堿工業(yè)、造紙工業(yè)等，生產(chǎn)過程中產(chǎn)生的廢水中含有較高濃度的氯離子，如果未經(jīng)處理直接排放，會對周邊的金屬基礎(chǔ)設(shè)施造成嚴(yán)重腐蝕威脅。

（二）溶液pH值：酸堿環(huán)境的“腐蝕天平”

溶液的pH值對氯離子腐蝕性也有顯著影響。在酸性環(huán)境下，氫離子（H?）濃度較高，會促進(jìn)金屬的陽極溶解反應(yīng)，同時也有利于氯離子破壞鈍化膜。

當(dāng)pH值較低時，金屬表面的腐蝕產(chǎn)物可能會以可溶鹽的形式存在，無法形成有效的保護(hù)膜，從而加速腐蝕過程。例如在pH值為4-5的含氯離子溶液中，鋼鐵的腐蝕速率明顯高于中性環(huán)境。而在堿性環(huán)境下，金屬表面可能會形成一些氫氧化物沉淀，這些沉淀在一定程度上可以阻止氯離子與金屬的接觸，減緩腐蝕。

但當(dāng)堿性過強時，某些金屬如鋁等可能會發(fā)生堿性腐蝕。對于大多數(shù)金屬在含氯離子溶液中的腐蝕，中性至弱酸性環(huán)境下氯離子的腐蝕性表現(xiàn)得較為突出。

（三）溫度：化學(xué)反應(yīng)的“催化劑”

溫度升高會加快化學(xué)反應(yīng)速率，氯離子腐蝕也不例外。隨著溫度的上升，溶液中離子的擴散速度加快，金屬表面的腐蝕反應(yīng)動力學(xué)過程加速。一方面，溫度升高使得金屬原子的活性增強，更容易失去電子發(fā)生陽極氧化；另一方面，氯離子在高溫下對鈍化膜的破壞能力也增強。

例如在化工生產(chǎn)中，一些高溫工藝過程中使用的設(shè)備，如果接觸含有氯離子的介質(zhì)，在高溫環(huán)境下腐蝕速率會顯著增加。研究數(shù)據(jù)顯示，對于碳鋼在含氯離子的水溶液中，溫度每升高10℃，腐蝕速率可能會增加20%-30%。

但當(dāng)溫度升高到一定程度時，可能會使溶液中的溶解氧含量降低，在一定程度上又會影響陰極的吸氧腐蝕反應(yīng)，從而對腐蝕速率產(chǎn)生復(fù)雜的影響。

四、氯離子腐蝕的防護(hù)策略：抵御腐蝕的“堅固盾牌”

（一）材料選擇：從源頭筑牢防線

選擇合適的耐氯離子腐蝕材料是預(yù)防腐蝕的重要措施。對于一些對耐腐蝕性要求較高的環(huán)境，可選用不銹鋼、鎳基合金等材料。不同類型的不銹鋼對氯離子腐蝕的抵抗能力有所差異，例如316L不銹鋼中添加了鉬（Mo）元素，增強了對氯離子的抗點蝕性能。

鎳基合金如哈氏合金等，由于其合金成分的特性，在含氯離子的高溫、高壓以及強腐蝕環(huán)境下具有良好的耐蝕性。在海洋工程領(lǐng)域，一些關(guān)鍵結(jié)構(gòu)件采用鎳基合金制造，能夠有效抵抗海水的腐蝕。

此外，還可以根據(jù)具體使用環(huán)境，對金屬材料進(jìn)行合金化處理，添加鉻（Cr）、鉬（Mo）、氮（N）等元素，優(yōu)化材料的組織結(jié)構(gòu)，提高其耐氯離子腐蝕性能。

‌氯離子在常溫中性環(huán)境下對鈦材的腐蝕性極低，鈦材表面形成的氧化膜能有效抵御氯離子侵蝕‌。‌‌‌‌鈦材在大多數(shù)含氯環(huán)境中表現(xiàn)出優(yōu)異的耐腐蝕性，主要歸因于以下機制：

鈍化膜保護(hù)‌：鈦在空氣中自發(fā)形成致密的氧化膜（TiO?），能有效阻隔氯離子與基體接觸，尤其在濕氯氣或中性氯化物溶液中穩(wěn)定性極高。‌‌

‌化學(xué)惰性‌：鈦與氯離子在酸堿中性條件下幾乎不反應(yīng)，僅在高活性環(huán)境（如高溫、低含水量）下生成四氯化鈦并引發(fā)腐蝕。‌‌

（二）涂層防護(hù)：給金屬穿上“防護(hù)服”

涂層防護(hù)是一種廣泛應(yīng)用的防腐蝕方法。有機涂層如環(huán)氧樹脂漆、聚氨酯漆等，能夠在金屬表面形成一層隔離層，阻止氯離子與金屬直接接觸。涂層的厚度、附著力以及完整性對防護(hù)效果至關(guān)重要。在涂裝過程中，要確保金屬表面處理干凈，涂層均勻致密，避免出現(xiàn)針孔、氣泡等缺陷。

對于一些惡劣的腐蝕環(huán)境，還可以采用熱噴涂涂層，如噴涂鋅、鋁等金屬涂層，利用這些金屬的犧牲陽極保護(hù)作用，對基體金屬進(jìn)行防護(hù)。例如在海上石油平臺的鋼結(jié)構(gòu)表面，采用熱噴涂鋁涂層結(jié)合有機封閉涂層的復(fù)合防護(hù)體系，能夠有效延長鋼結(jié)構(gòu)的使用壽命。

（三）緩蝕劑應(yīng)用：腐蝕反應(yīng)的“抑制劑”

緩蝕劑是一種添加到腐蝕介質(zhì)中能夠降低金屬腐蝕速率的物質(zhì)。在含氯離子的溶液中，可使用一些緩蝕劑來抑制腐蝕。無機緩蝕劑如鉻酸鹽、亞硝酸鹽等，通過在金屬表面形成一層鈍化膜來阻止腐蝕。但由于鉻酸鹽等具有毒性，其使用受到一定限制。

有機緩蝕劑如咪唑啉類、胺類等，通過吸附在金屬表面，改變金屬表面的電荷分布和腐蝕反應(yīng)的活化能，從而抑制腐蝕過程。緩蝕劑的選擇和使用濃度需要根據(jù)具體的腐蝕環(huán)境和金屬材料進(jìn)行優(yōu)化，以達(dá)到最佳的防護(hù)效果。在一些工業(yè)循環(huán)冷卻水系統(tǒng)中，添加適量的緩蝕劑可以有效控制水中氯離子對管道和設(shè)備的腐蝕。

在未來，隨著材料科學(xué)、表面工程等領(lǐng)域的不斷發(fā)展，相信會有更多先進(jìn)的技術(shù)和方法應(yīng)用于氯離子腐蝕防護(hù)，進(jìn)一步提升金屬材料在復(fù)雜腐蝕環(huán)境下的使用壽命。
