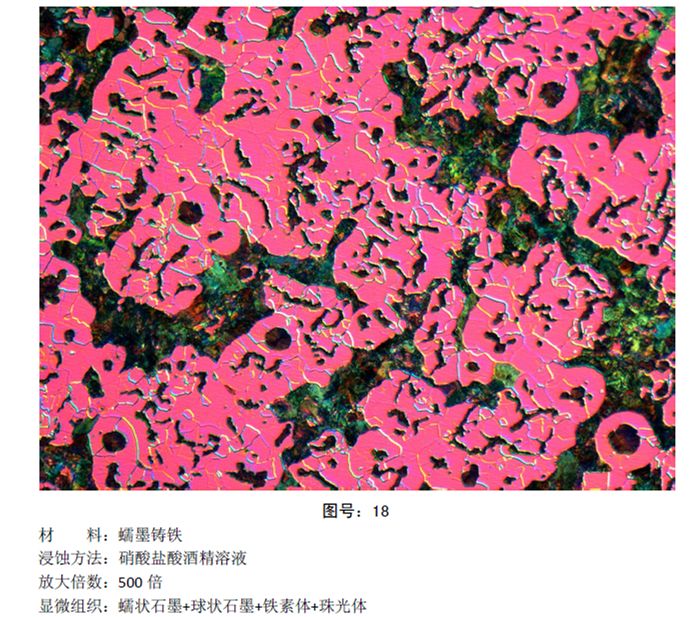

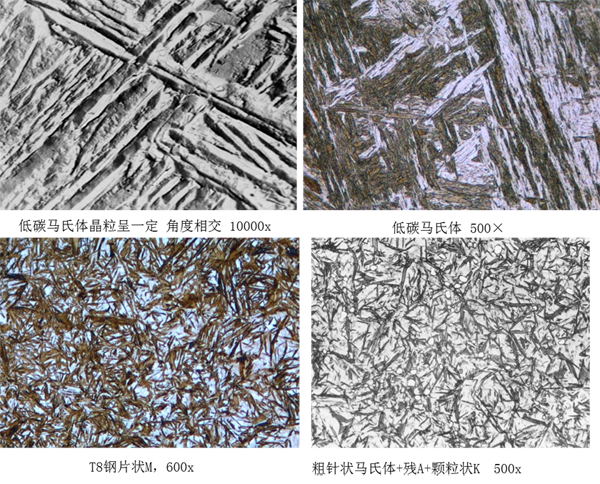

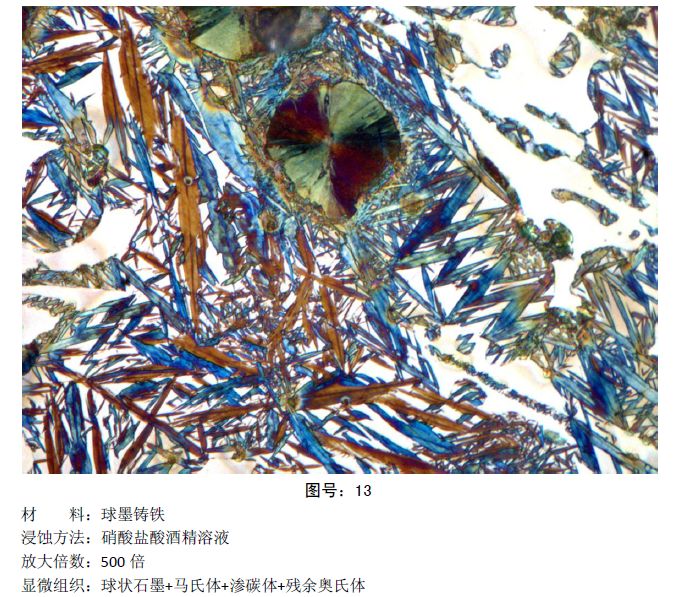

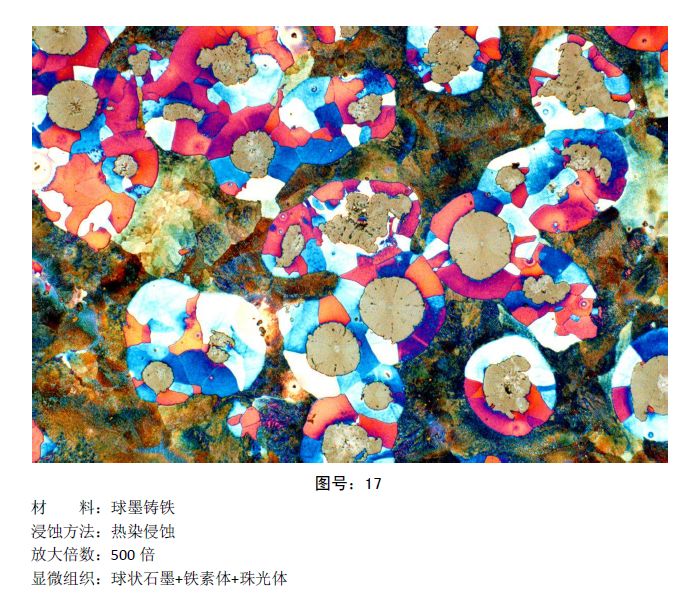

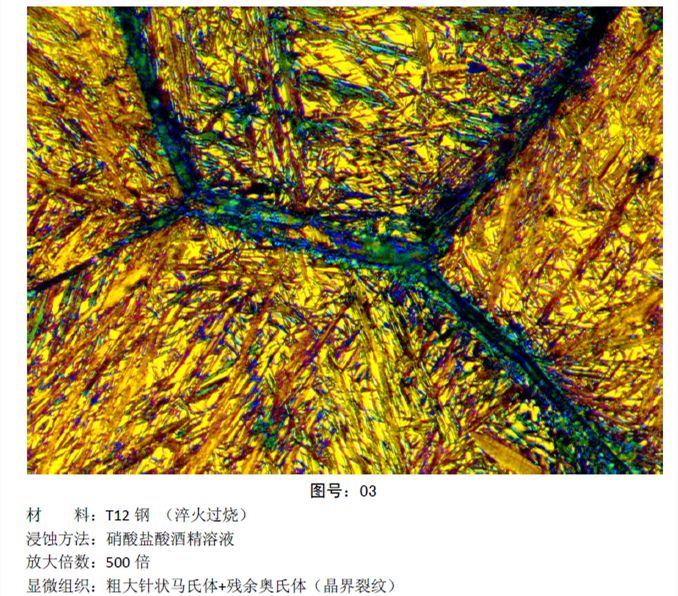

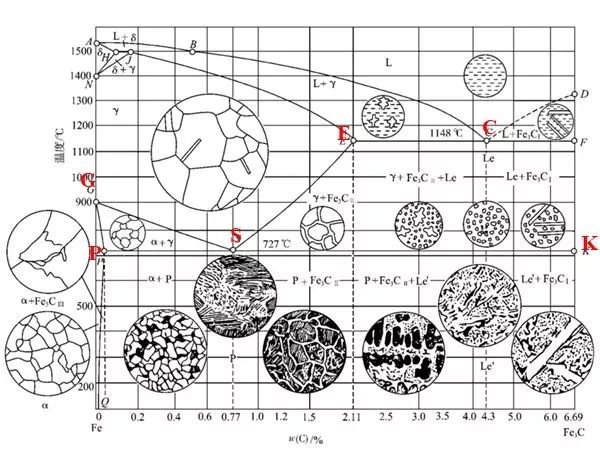

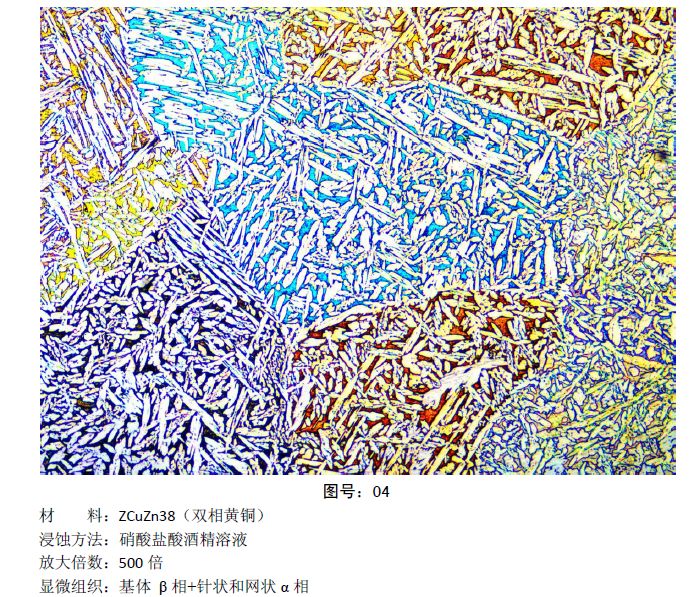

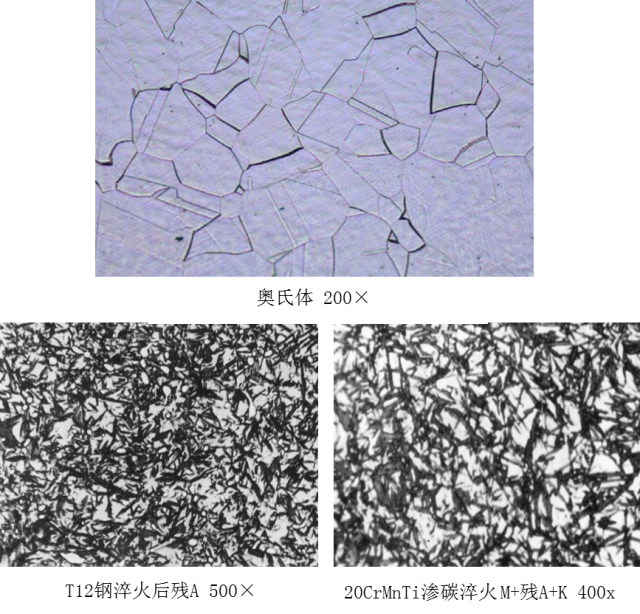

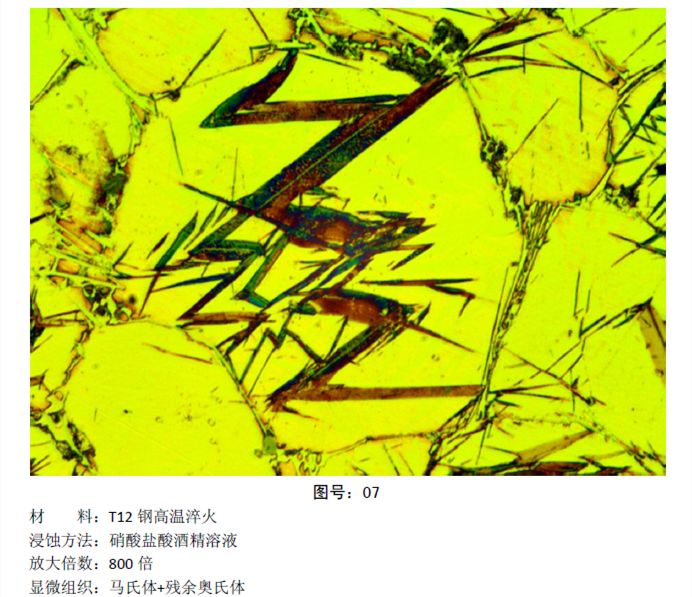

特征：奧氏體是一般鋼在高溫下的組織，其存在有一定的溫度和成分范圍。有些淬火鋼能使部分奧氏體保留到室溫，這種奧氏體稱殘留奧氏體。奧氏體一般由等軸狀的多邊形晶粒組成，晶粒內(nèi)有孿晶。在加熱轉(zhuǎn)變剛剛結(jié)束時的奧氏體晶粒比較細小，晶粒邊界呈不規(guī)則的弧形。經(jīng)過一段時間加熱或保溫，晶粒將長大，晶粒邊界可趨向平直化。鐵碳相圖中奧氏體是高溫相，存在于臨界點A1溫度以上，是珠光體逆共析轉(zhuǎn)變而成。當鋼中加入足夠多的擴大奧氏體相區(qū)的化學元素時，Ni、Mn等，則可使奧氏體穩(wěn)定在室溫，如奧氏體鋼。

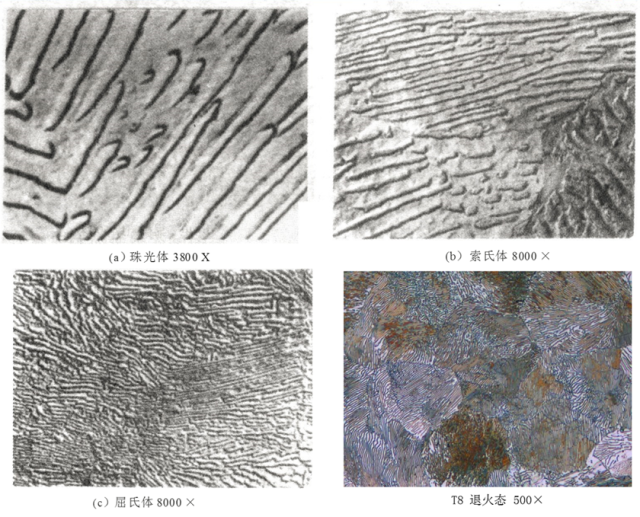

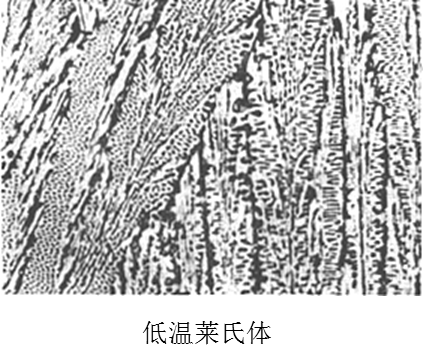

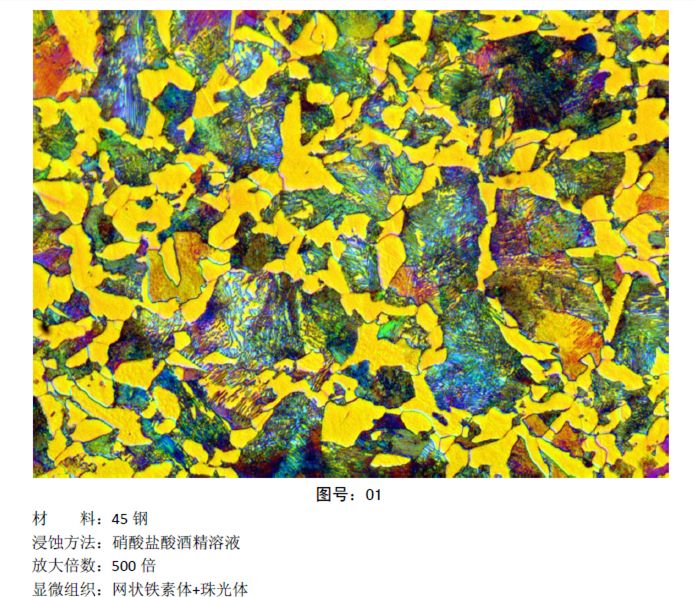

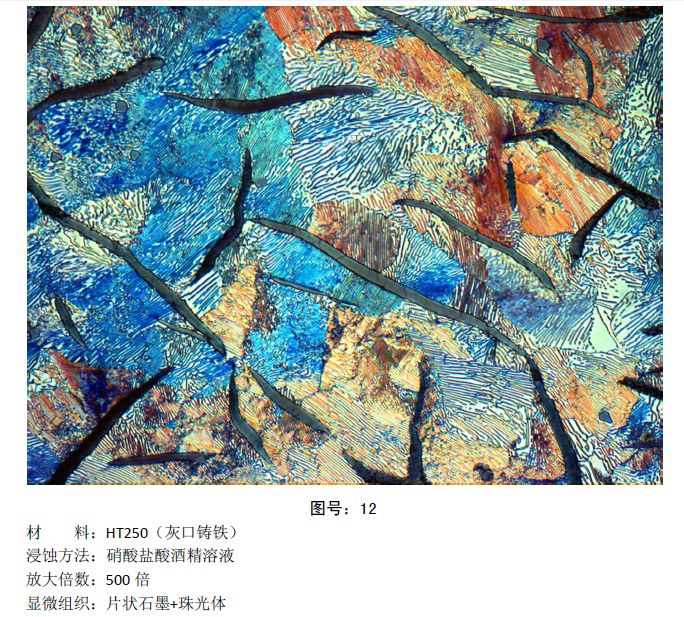

定義：鐵碳合金中共析反應(yīng)所形成的鐵素體與滲碳體的機械混合物。

定義：過飽和針狀鐵素體和滲碳體的混合物，滲碳體在鐵素體針間。

定義：同上，但滲碳體在鐵素體針內(nèi)。

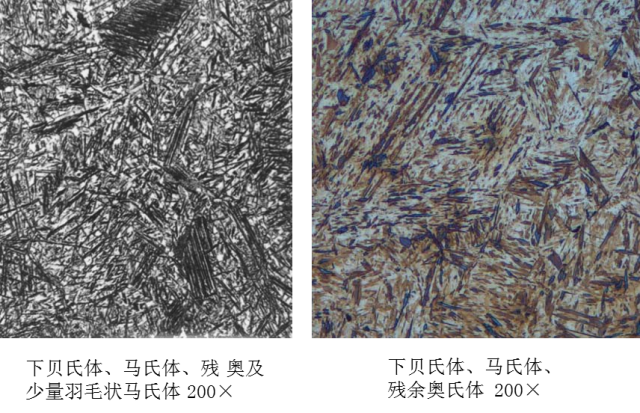

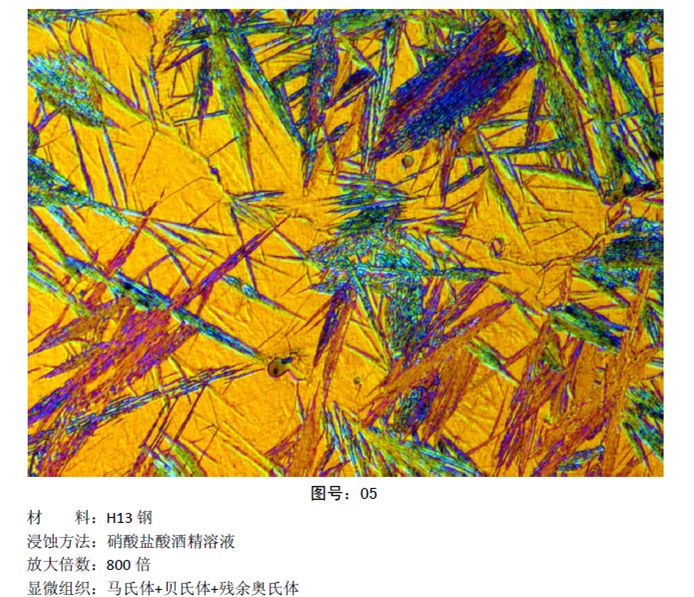

特征：過冷奧氏體在350℃~Ms的轉(zhuǎn)變產(chǎn)物。其典型形態(tài)是雙凸透鏡狀含過飽和碳的鐵素體，并在其內(nèi)分布著單方向排列的碳化物小薄片；在晶內(nèi)呈針狀，針葉不交叉，但可交接。與回火馬氏體不同，馬氏體有層次之分，下貝氏體則顏色一致，下貝氏體的碳化物質(zhì)點比回火馬氏體粗，易受侵蝕變黑，回火馬氏體顏色較淺，不易受侵蝕。高碳高合金鋼的碳化物分散度比低碳低合金鋼高，針葉比低碳低合金鋼細。

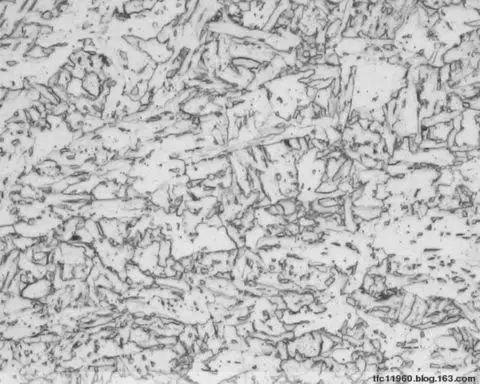

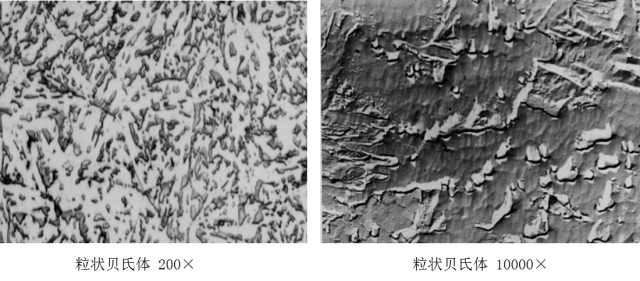

定義：大塊狀或條狀的鐵素體內(nèi)分布著眾多小島的復(fù)相組織。

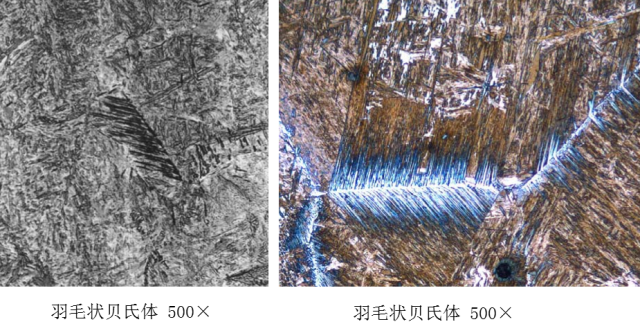

特征：形成溫度在貝氏體轉(zhuǎn)變溫度區(qū)的最上部。板條鐵素體之間為富碳奧氏體，富碳奧氏體在隨后的冷卻過程中也有類似上面的轉(zhuǎn)變。無碳化物貝氏體一般出現(xiàn)在低碳鋼中，在硅、鋁含量高的鋼中也容易形成。

特征：它由馬氏體在150℃~250℃時回火形成。這種組織極易受腐蝕，光學顯微鏡下呈暗黑色針狀組織（保持淬火馬氏體位向），與下貝氏體很相似，只有在高倍電子顯微鏡下才能看到極細小的碳化物質(zhì)點

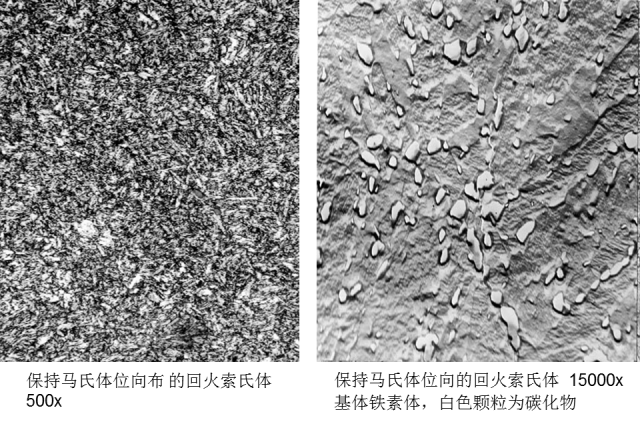

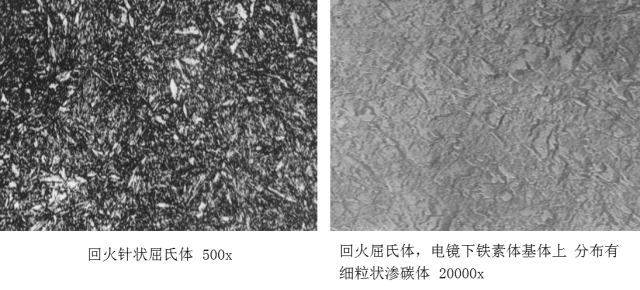

特征：它由馬氏體在500℃~650℃時高溫回火形成。其組織特征是由等軸狀鐵素體和細粒狀碳化物構(gòu)成的復(fù)相組織，馬氏體片的痕跡已消失，滲碳體的外形已較清晰，但在光鏡下也難分辨，在電鏡下可看到的滲碳體顆粒較大。

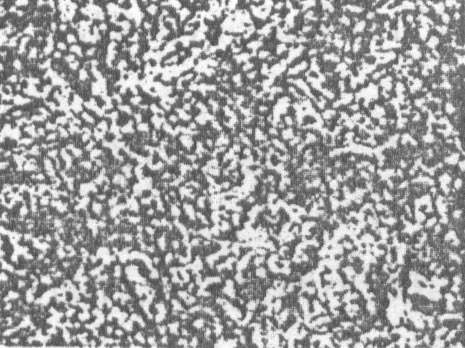

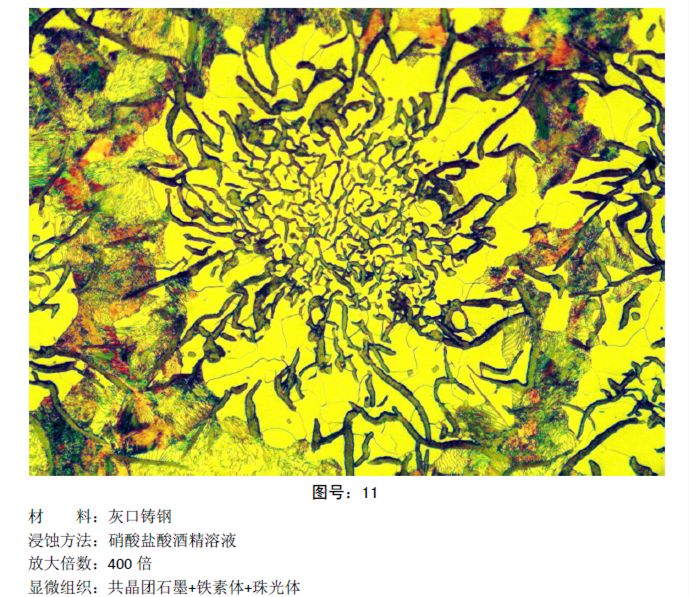

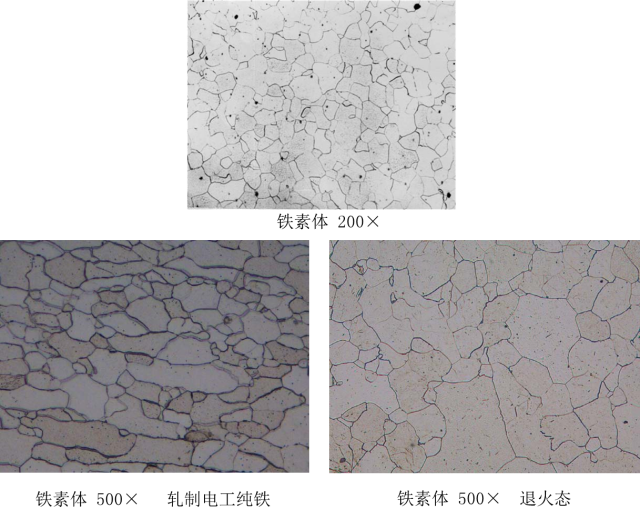

定義：由鐵素體和粒狀碳化物組成。

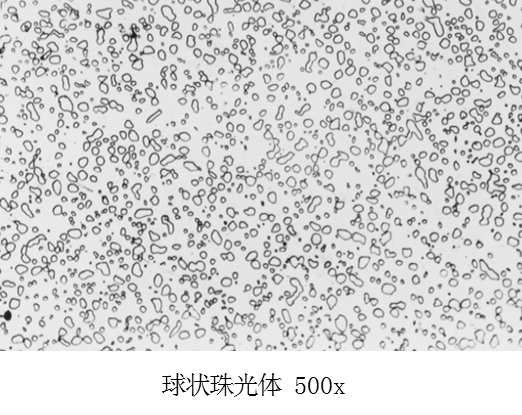

特征：經(jīng)球化退火獲得，滲碳體成球粒狀分布在鐵素體基體上；滲碳體球粒大小，取決于球化退火工藝，特別是冷卻速度。球狀珠光體可分為粗球狀、球狀、細球狀和點狀四種珠光體。

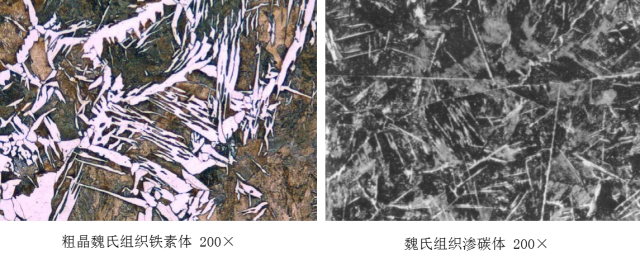

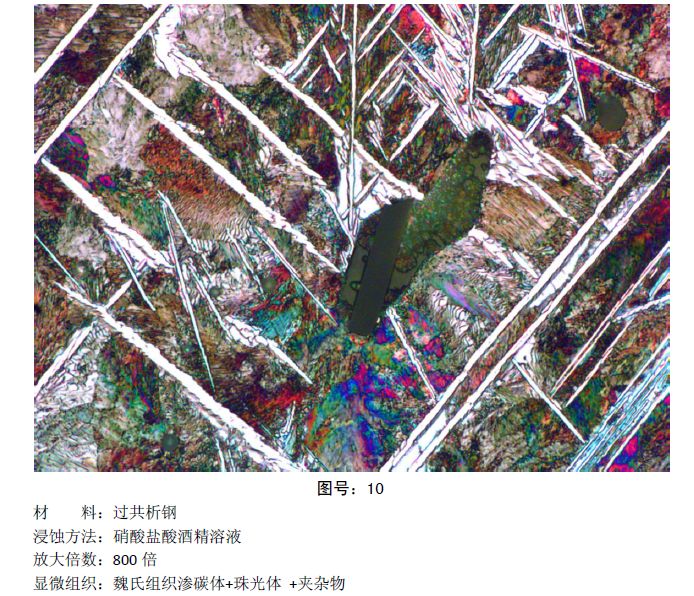

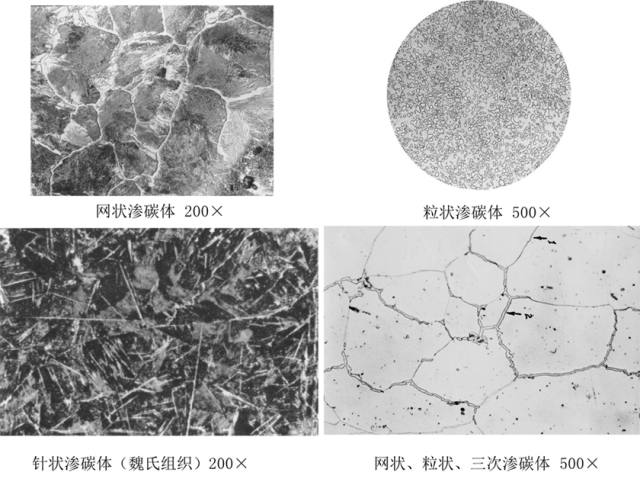

特征：亞共析鋼中魏氏組織的鐵素體的形態(tài)有片狀、羽毛狀或三角形，粗大鐵素體呈平行或三角形分布。它出現(xiàn)在奧氏體晶界，同時向晶內(nèi)生長，過共析鋼中魏氏組織滲碳體的形態(tài)有針狀或桿狀，它出現(xiàn)在奧氏體晶粒的內(nèi)部。
