點腐蝕試驗主要檢驗產(chǎn)品的耐點腐蝕性能；

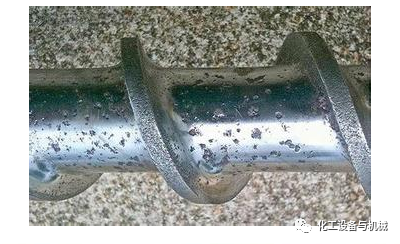

點腐蝕又稱小孔腐蝕，是一種腐蝕集中在金屬表面很小范圍內(nèi)并深入到金屬內(nèi)部甚至穿孔的孔蝕形態(tài)。具有自鈍化特性的金屬，如不銹鋼、鋁和鋁合金等在含氯離子的介質(zhì)中，經(jīng)常發(fā)生點蝕。在許多含氯離子的介質(zhì)中碳鋼也會出現(xiàn)點蝕現(xiàn)象。

點蝕產(chǎn)生的主要特征有下列三個方面：

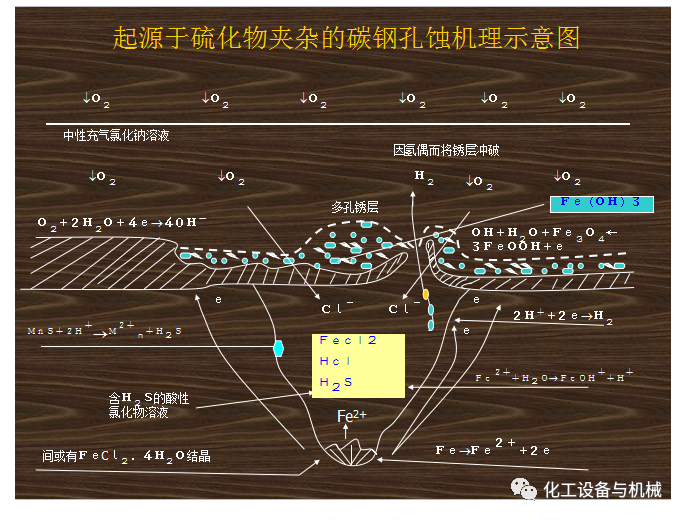

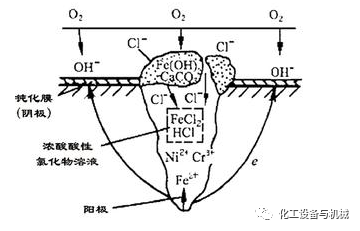

（1）點蝕多發(fā)生于表面生成鈍化膜的金屬或表面有陰極性鍍層的金屬上（如碳鋼表面鍍錫、銅、鎳）。當這些膜上某些點上發(fā)生破壞，破壞區(qū)域下的金屬基體與膜未破壞區(qū)域形成活化——鈍化腐蝕電池，鈍化表面為陰極而且面積比活化區(qū)大很多，腐蝕向深處發(fā)展形成小孔。

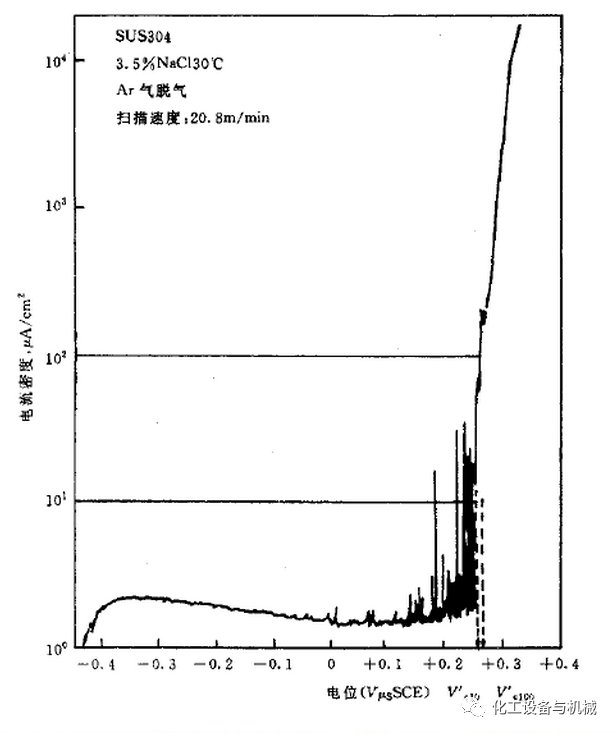

（2）點蝕發(fā)生在含有特殊離子的介質(zhì)中，如不銹鋼對鹵素離子特別敏感，其作用順序為Cl-＞Br-＞I-。（3）點蝕通常在某一臨界電位以上發(fā)生，該電位稱作點蝕電位或擊破電位，又在某一電位以下停止，而這一電位稱作保護電位或再鈍化電位。當電位大于點蝕電位時，點蝕迅速發(fā)生、發(fā)展；電位在點蝕電位與保護電位之間時，已發(fā)生的點蝕繼續(xù)發(fā)展，但不產(chǎn)生新的蝕孔；電位在保護電位以下時，點蝕不發(fā)生，即不會產(chǎn)生新的孔蝕，已有的蝕孔將被鈍化不再發(fā)展。

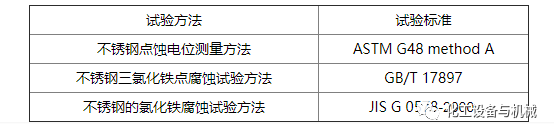

點腐蝕測試標準和方法

點腐蝕試驗制樣要求

不銹鋼點蝕電位測量方法樣品要求：

需有兩個面平行，且其中一面面積至少達到1cm2，3PCS。

不銹鋼三氯化鐵點腐蝕試驗方法樣品要求：

(30-40)mm*20mm*(1.5-5)mm。

點腐蝕評價

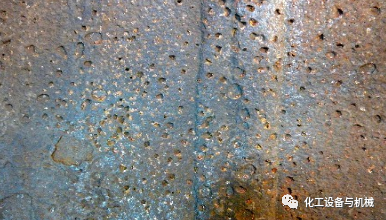

點腐蝕又稱小孔腐蝕，是一種腐蝕集中在金屬表面很小范圍內(nèi)并深入到金屬內(nèi)部甚至穿孔的孔蝕形態(tài)。具有自鈍化特性的金屬，如不銹鋼、鋁和鋁合金等在含氯離子的介質(zhì)中，經(jīng)常發(fā)生點蝕。在許多含氯離子的介質(zhì)中碳鋼也會出現(xiàn)點蝕現(xiàn)象。

將樣品表面的腐蝕產(chǎn)物清除后，對點蝕坑進行測量，包括點蝕坑大小、形狀和密度。評價材質(zhì)的點蝕程度則是通過失重和點蝕深度來體現(xiàn)。

點腐蝕評價標準

GB/T18590-2001金屬和合金的腐蝕點蝕評定方法

點腐蝕測量

點蝕測量：

一、測量點蝕坑大小、形狀和密度

1.目測檢查：目測或用低倍放大鏡觀察被腐蝕的金屬表面。可確定腐蝕程度和蝕坑的表面位置。

2.非破壞性觀察：射線照相術，電磁法，聲波法，滲液法。

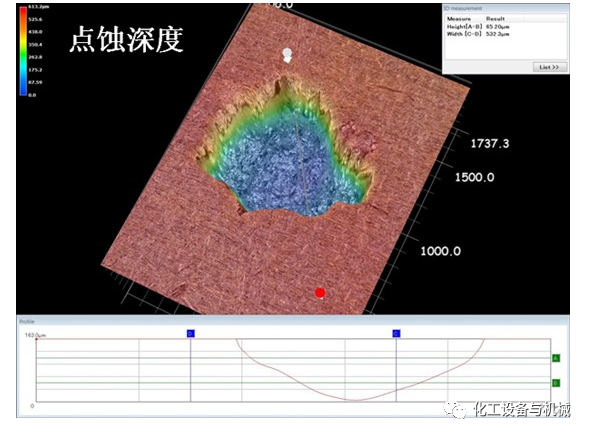

二、測量點蝕的程度：失重、點蝕深度（金相法，機械法，用測深規(guī)或測微計測量，顯微法）

三、點蝕評價

1.標準圖表法，根據(jù)標準圖表按照密度、大小和深度來對蝕坑評級。

2.金屬穿頭法。

3.統(tǒng)計法。

4.力學性能的損失。
