{首页主词},&

在耐點蝕性能方面SS316比SS304好!

2022-01-19 13:22:19 作者：工業(yè)小南點來源：工業(yè)小南點分享至：

SS304奧氏體不銹鋼管道點蝕泄漏失效案例

一、失效現(xiàn)象

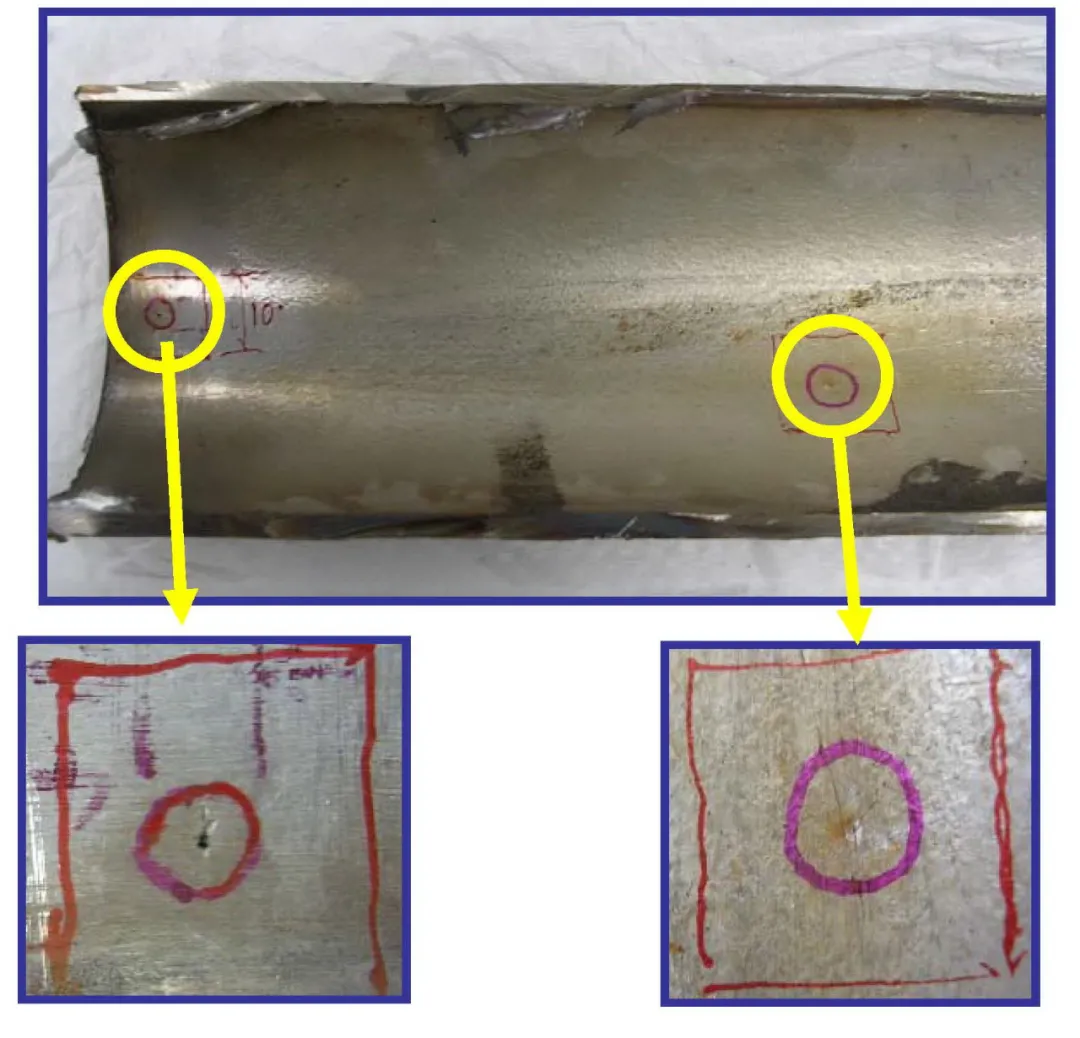

某真空泵的密封管線發(fā)生泄漏。檢查在管道正下方6點鐘位置發(fā)現(xiàn)一個針孔處泄漏；進行焊接維修后進行水壓試驗期間，在5點鐘位置的第一個泄漏點上游約150mm處檢測到另一個針孔泄漏點。剖開管道徹底檢查時，確認是兩個小的穿透型小孔。如下圖所示：

二、技術(shù)分析

SS304是用于抵抗普通水蝕的常用材料，但對點蝕沒有良好的抵抗力。點蝕是一種局部腐蝕，可以使不銹鋼局部腐蝕穿透，而對整個結(jié)構(gòu)的重量損失幾乎可以忽略不計。點蝕與鈍化膜的局部不連續(xù)有關(guān)。它可能是機械缺陷，例如夾雜物或表面損壞，也可能是薄膜的局部化學(xué)擊穿。

氯化物對SS304材料鈍化膜是一種非常有害的化學(xué)物質(zhì)。一旦發(fā)生點蝕，就會變成一個縫隙；一旦開始了點蝕，就會通過自催化過程繼續(xù)增長。

對該管道的水質(zhì)進行了測試，測試檢測到Cl離子且pH值低。由于工藝原因，在此泄漏位置處積累了含氯化物的水，從而為點蝕的產(chǎn)生和擴散提供了恰當(dāng)?shù)臈l件。腐蝕針孔均位于管道底部5-6點鐘的方位，這表明水在此失效中起著重要作用。金屬表面的凹坑也可能是材料中的原始缺陷（夾雜物或機械表面損壞）。

三、改進措施

1.配管應(yīng)避免泵的密封管線存在低點或低流速區(qū)域，以防止積水。工藝操作應(yīng)避免管道不流動。

2.工藝應(yīng)使流體中的氯含量盡可能低，以免發(fā)生點蝕，并確保pH> 2以防止SS304發(fā)生水酸性腐蝕。

3. 在耐點蝕性能方面，SS316比SS304好。

免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請第一時間聯(lián)系本網(wǎng)刪除。
