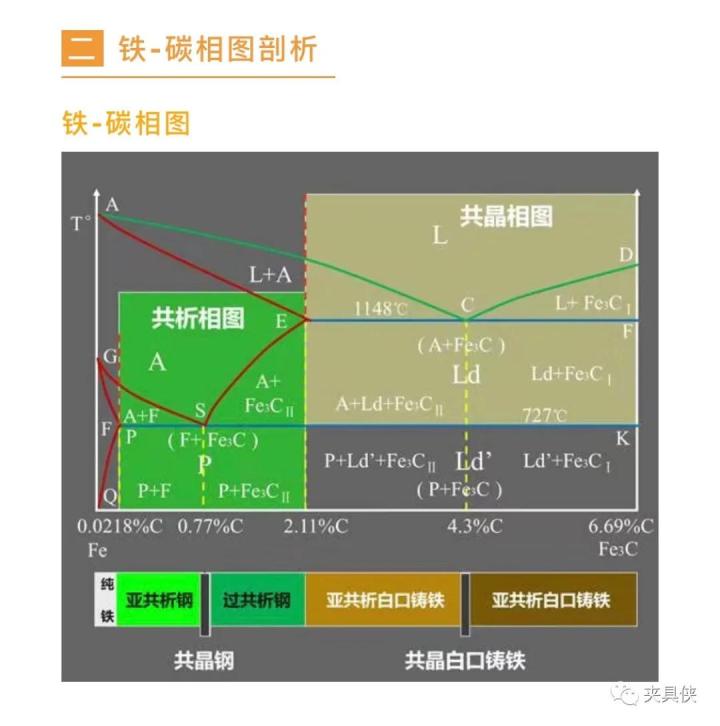

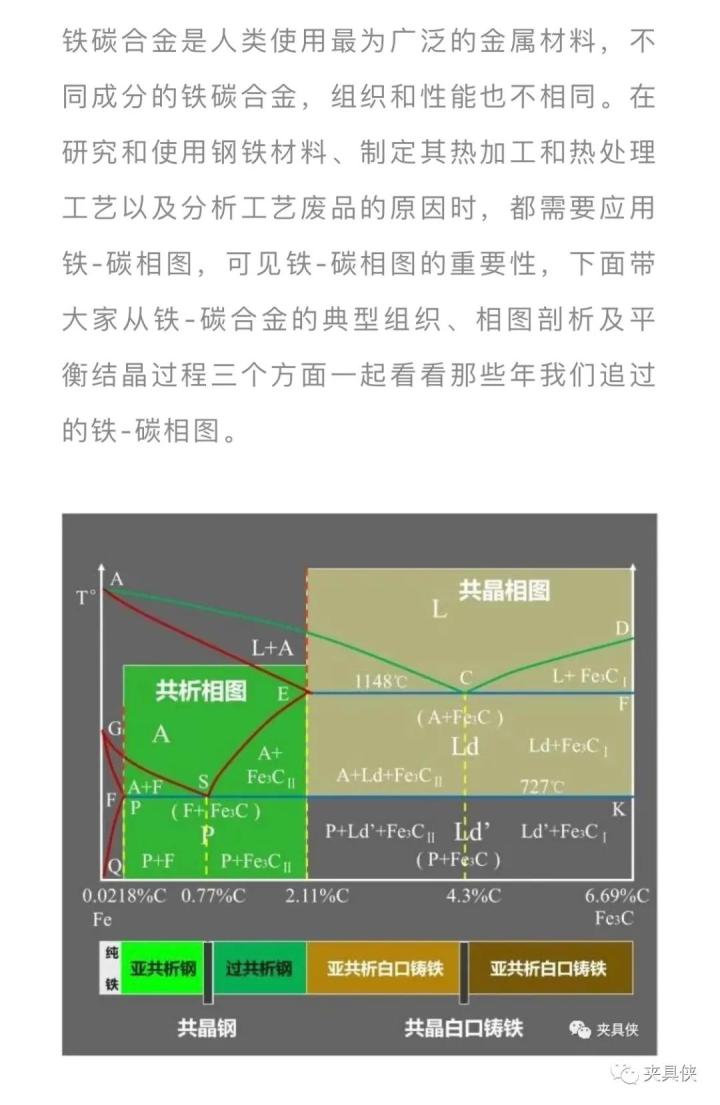

那些年我們追過的鐵-碳相圖（動圖解析+精美金相圖）
2020-12-30 10:57:23
作者：本網整理 來源：夾具俠
分享至：
三 鐵-碳合金的平衡結晶過程
工業純鐵
工業純鐵平衡結晶示意圖
工業純鐵室溫下組織為：鐵素體（F）+三次滲碳體（Fe3CⅢ）。
工業純鐵典型金相圖
亞共析鋼
亞共析鋼平衡結晶示意圖
亞共析鋼典型金相圖
亞共析鋼結晶過程的基本反應為：勻晶反應+包晶反應+固溶體轉變反應+共析反應。

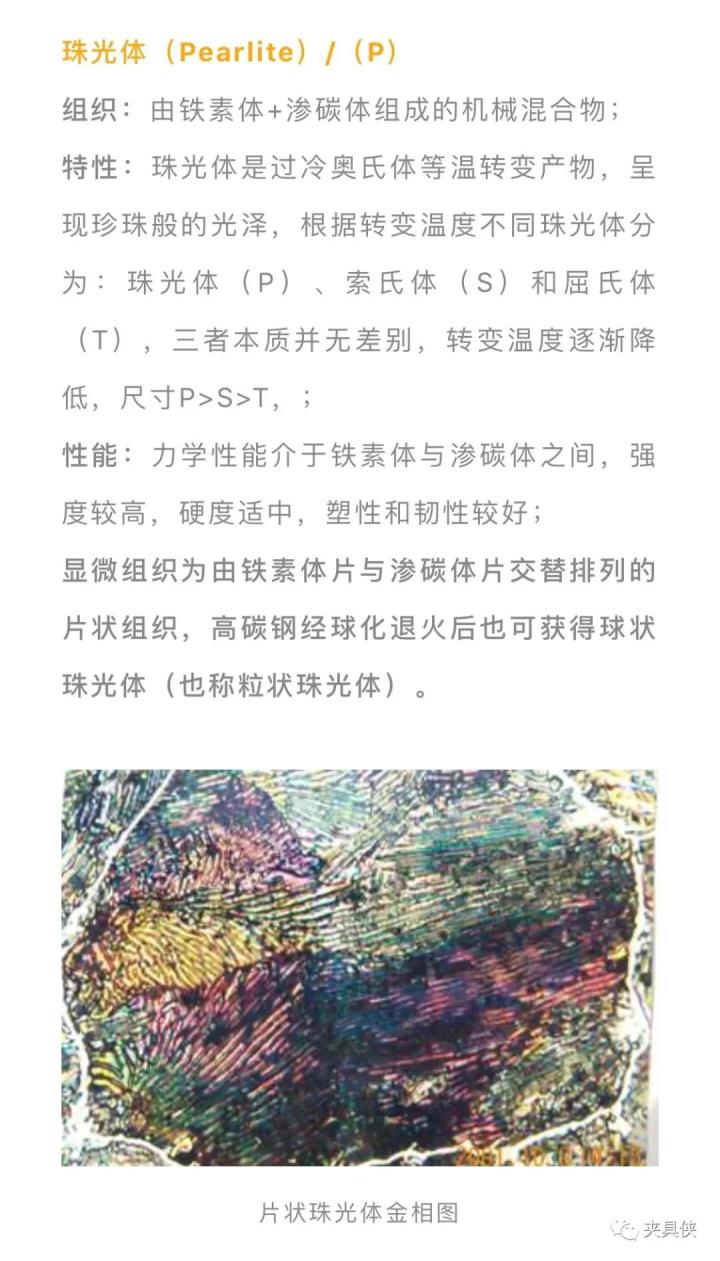

亞共析鋼室溫平衡組織：先析鐵素體（F）+珠光體（P），P的量隨含碳量增加而增加。
共析鋼
共析鋼平衡結晶示意圖
共析鋼結晶過程的基本反應為：勻晶反應+共析反應。
共析鋼室溫組織為：100%的珠光體（P），鐵素體和滲碳體相的相對重量比為8:1。
共析鋼典型金相圖
過共析鋼
過共析鋼平衡結晶示意圖
過共析鋼結晶過程的基本反應為：勻晶反應+二次析出反應+共析反應。
共析鋼室溫組織為：珠光體（P）+二次滲碳體（Fe3CⅡ），F(xiàn)e3CⅡ沿奧氏體晶界呈網狀析出，使材料的整體脆性加大。
過共析鋼典型金相圖
亞共晶白口鑄鐵
亞共晶鑄鐵平衡結晶示意圖
亞共晶白口鑄鐵結晶過程的基本反應為：勻晶反應+共晶反應+二次析出反應+共析反應。
亞共晶白口鑄鐵室溫組織為：珠光體（P）+二次滲碳體（Fe3CⅡ）+低溫萊氏體（Ld’）。
亞共晶鑄鐵典型金相圖
共晶白口鑄鐵
共晶鑄鐵平衡結晶示意圖
共晶白口鑄鐵結晶過程的基本反應為：共晶反應+二次析出反應+共析反應。
共晶白口鑄鐵室溫組織為：低溫萊氏體（Ld’）。
共晶鑄鐵典型金相圖
過共晶白口鑄鐵
過共晶鑄鐵平衡結晶示意圖
過共晶白口鑄鐵結晶過程的基本反應為：勻晶反應+共晶反應+二次析出反應+共析反應。
過共晶白口鑄鐵室溫組織為：一次滲碳體（Fe3C）+低溫萊氏體（Ld’）。
過共晶白口鑄鐵典型金相圖
