熱噴涂涂層測厚 | 你所不知道的新技術！
2019-11-12 11:01:15
作者：本網整理 來源：翁開爾檢測儀器
分享至：

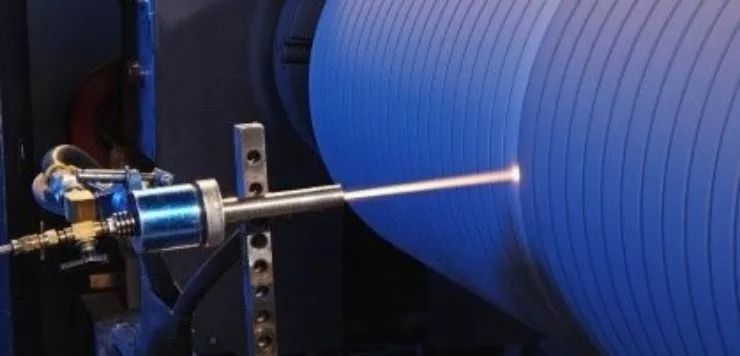

熱噴涂涂層的厚度測量一直是業界難題，使用破壞式方式，如顯微鏡斷面測試法，因測試時間長，存在滯后性，導致生產力下降和產品質量不穩定，并且需要損傷工件來破壞涂層。

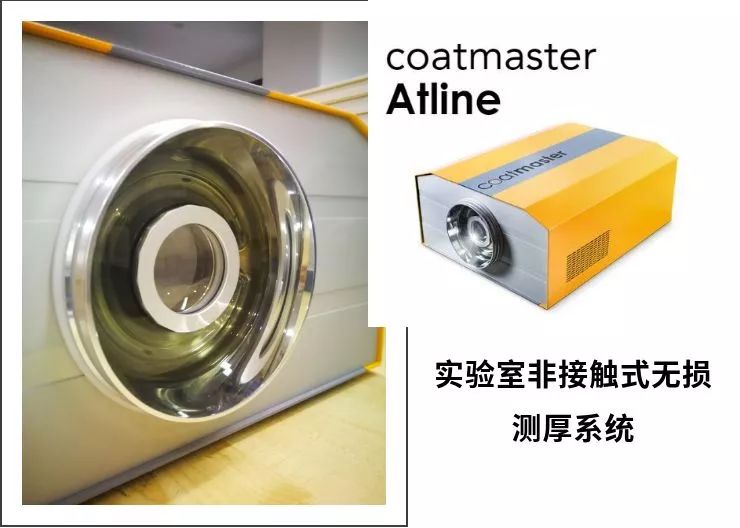

來自瑞士蘇黎世應用科學大學（ZHAW）的研究人員，近年已成功研發出技術領先的“實時非接觸式無損涂層測厚系統”——Coatmaster，它采用光熱法技術，能夠安全、簡單、快速且精確測量熱噴涂層厚度，幫助企業提高效率，保證產品質量，減少材料消耗，節省生產成本。
Coatmaster產品的設計具有以下優勢：
1. 不限涂層種類。熱噴涂層、液體油漆、粉末涂料、粘膠劑、潤滑油、膠水等都適用。
2. 適應各種不規則和外形復雜工件。
3. 實時監測膜厚，數據100%存檔。
4.不限測試底材。木材、橡膠、塑料、玻璃、混凝土等底材均可高精度測出涂層膜厚。
5.采用對人體無危害的氙燈測試光源。
案例一 與顯微鏡破壞對比研究
公司：瑞士Oerlikon（歐瑞康，致力于機器設備和系統工程的全球著名高科技公司）

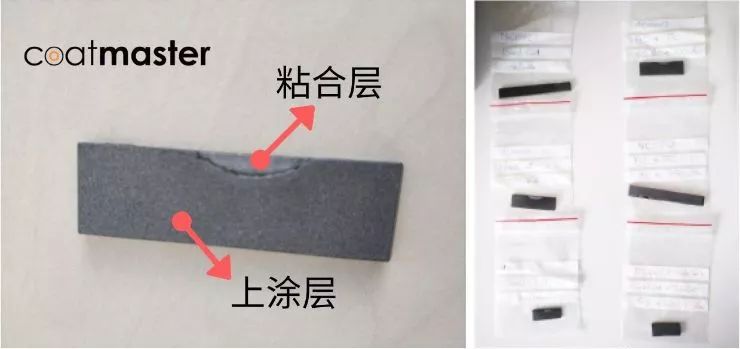

樣品：尺寸約為10mm X 50mm的熱噴涂金屬長條
樣品種類：a.只有粘合層；b. 粘合層+上涂層
步驟一：使用顯微鏡破壞式方法測試涂層厚度，并記錄數據。
步驟二：使用“coatmaster非接觸式無損測厚系統”測試涂層厚度。分別在每個樣品的左、中、右三個位置進行測量，且每個位置重復測量三次。
兩者測試數據對比如下：

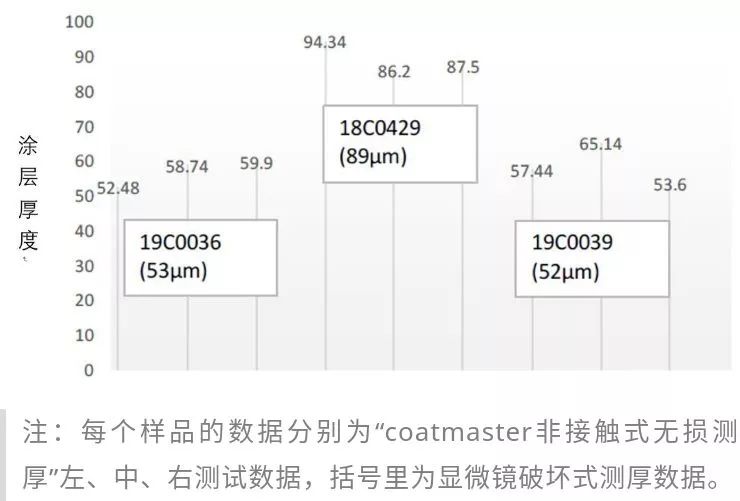

只有粘合層樣品

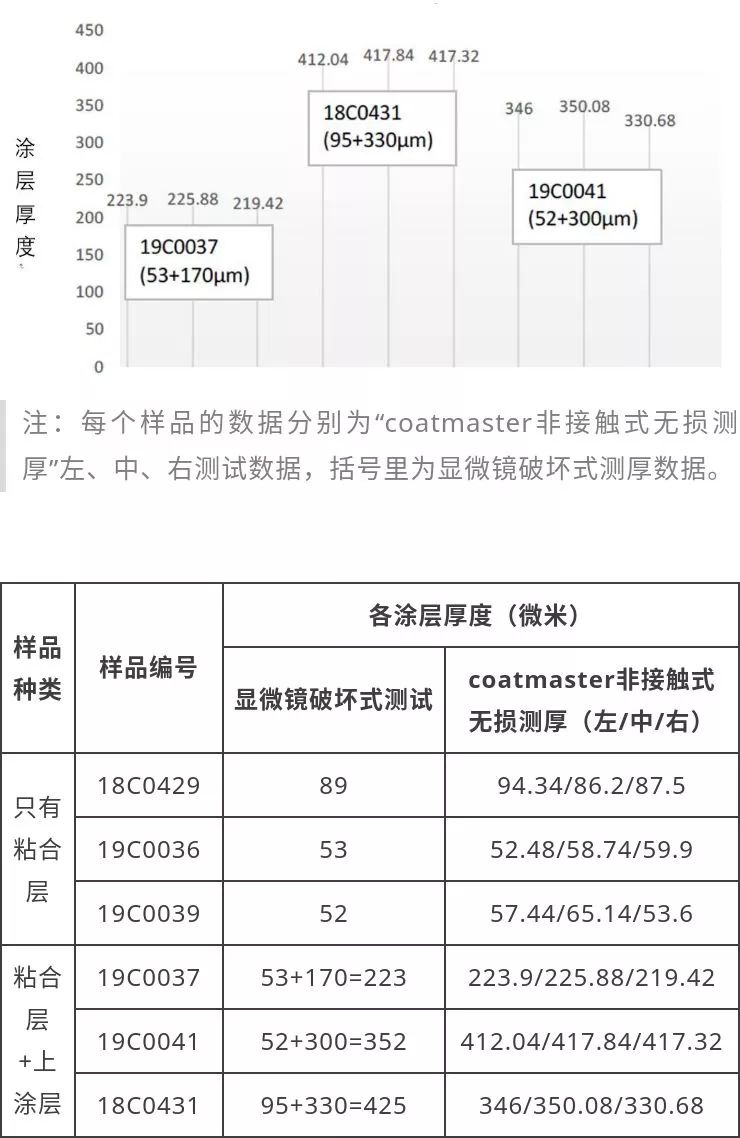

粘合層+上涂層樣品

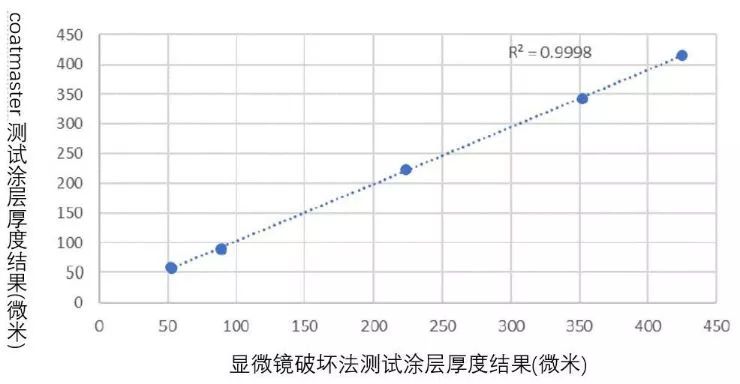

相關性研究結果
上述研究結果：“coatmaster非接觸式測厚系統”的標準偏差小于1%，并且其測量結果與使用顯微鏡破壞式測厚法的結果相關性非常高。
案例二 隱蔽位置涂層測試

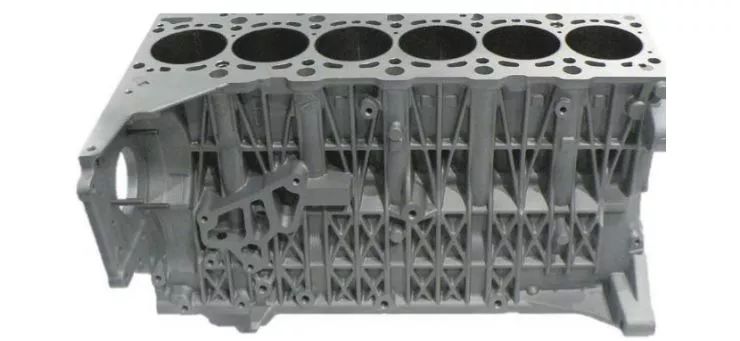

應用：將缸發動機曲軸箱內的8個傳統灰鑄鐵鑲件更換為熱熔噴涂鐵基涂層。

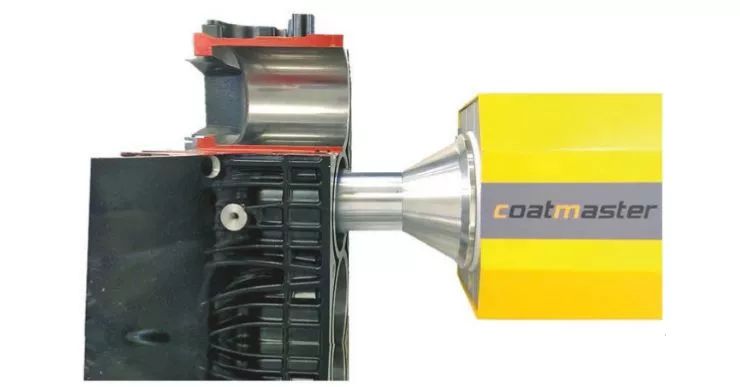

方案：使用Coatmaster測厚系統，并將其插入到氣缸孔中（上孔切開）
好處：
1. 輕松精確測量出在圓周和缸內深度的任何位置的涂層厚度。

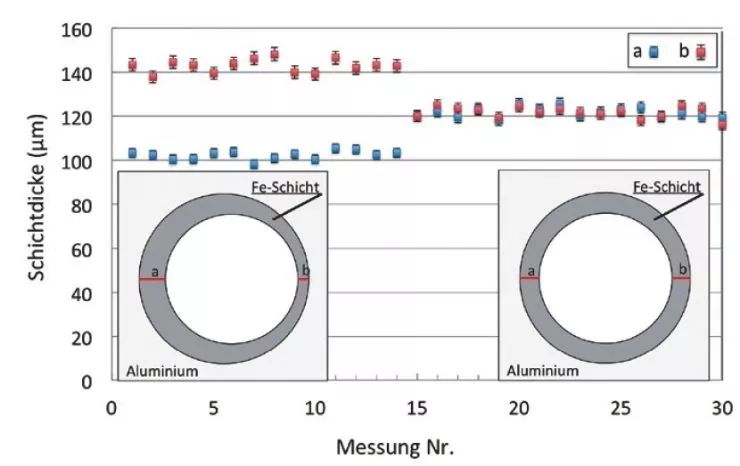

2. 可以在圓柱表面的規定位置處測量涂層厚度測量，檢查珩磨涂層和精鏜孔的同心度，從而輕松校正確定不對稱性。
