初生α相(primary α)
從α+β相區(qū)上部加熱保留下來(lái)的α相。一般初生α相多呈等軸狀,而等軸狀的α相幾乎都是初生α相。
次生α相(secondary α)
從α+β相區(qū)上部加熱,冷卻和時(shí)效過(guò)程中β相分解產(chǎn)生的α相。一般次生α相多呈片層狀,長(zhǎng)寬比較大。
原始β晶粒(prior β grain)
最后一次進(jìn)入到β相區(qū)時(shí)形成的β晶粒,這些晶粒可能會(huì)在β轉(zhuǎn)變點(diǎn)以下的加工時(shí)變形。
轉(zhuǎn)變β組織(transformed β structure)
從β轉(zhuǎn)變點(diǎn)以上或α+β相區(qū)保溫冷卻過(guò)程中β相分解所形成的混合組織,通常由片狀α和β交替排列組成。
集束(colonies)
β在原始β晶粒內(nèi),α片取向幾乎相同的區(qū)域。不同方向的集束相互交錯(cuò),構(gòu)成了β轉(zhuǎn)變組織。
α‘相(α prime/hexagonal martensite phase)
β相以非擴(kuò)散轉(zhuǎn)變形成的過(guò)飽和非平衡六方晶格α相。形態(tài)為針狀,長(zhǎng)寬比高。由于其形核不依賴(lài)于位置,形成的馬氏體針常常交錯(cuò)排布,終止于晶界。
α“相(α double prime/orthorhombic martensite phase)
由β相以非擴(kuò)散轉(zhuǎn)變形成的過(guò)包和非平衡斜方相,也可能是由于加工應(yīng)變而引起的。一般認(rèn)為α”相是β相向α’相轉(zhuǎn)變的過(guò)渡相,退火時(shí)效過(guò)程中,可以發(fā)生α“相向α‘相的轉(zhuǎn)變。
ω相(ω phase)
在β相分解過(guò)程中,通過(guò)形核長(zhǎng)大的一種非平衡顯微相,是β相向α相轉(zhuǎn)變的過(guò)渡相。淬火、時(shí)效都可以形成ω相,淬火形成的是無(wú)熱ω相,時(shí)效形成的是等溫ω相。有資料認(rèn)為,應(yīng)力應(yīng)變也可以引發(fā)β相向ω相的相變。ω相引起合金強(qiáng)度升高,塑韌性嚴(yán)重降低。
β’相(β‘ phase)
溶質(zhì)富化型亞穩(wěn)定β鈦合金中β相通過(guò)相分離反應(yīng)形成的一種濃度較低的亞穩(wěn)相,此時(shí)ω相形成受到抑制,和調(diào)幅分解的主要區(qū)別在于調(diào)幅分解沒(méi)有形核,而β’相的生成是通過(guò)形核長(zhǎng)大過(guò)程實(shí)現(xiàn)的。
α2相(α2 phase)
在Αl、Sn等α穩(wěn)定元素含量較高的條件下,形成的一種有序α相,其典型特征是長(zhǎng)程有序。
等軸組織(equaxed structure)
由等軸狀的α相+β轉(zhuǎn)變組織構(gòu)成,其特征是等軸α相含量超過(guò)40%。這里的”等軸α“實(shí)際是α相形態(tài)的一種統(tǒng)稱(chēng),其具體形態(tài)包括球形、橢圓形、橄欖形、棒槌形、短棒形等多種形態(tài)。可以看出,該組織形態(tài)的命名是以特征α相的含量(α等>40%)和形態(tài)(等軸或近似等軸)為區(qū)別特征命名的,是目前鈦合金應(yīng)用最為廣泛的組織形態(tài)之一。
雙態(tài)組織(bimodal structure)
由等軸狀的α相+β轉(zhuǎn)變組織構(gòu)成,其特征是等軸α相含量為30%左右。和等軸組織定義相似,”等軸α“實(shí)際形態(tài)包括球形、橢圓形、橄欖形、棒槌形、短棒形等多種形態(tài)。等軸組織和雙態(tài)組織的唯一區(qū)別是等軸α相的含量。如果等軸α相含量較少,低于等軸組織含量范圍,就可以稱(chēng)為雙態(tài)組織。由于雙態(tài)組織中,等軸α相、β轉(zhuǎn)變組織中的α片層及殘余β片層都有相當(dāng)?shù)暮浚貏e是等軸α相和Β轉(zhuǎn)變組織中的α片層呈現(xiàn)一定的均勢(shì),所以有時(shí)也被稱(chēng)為混合組織。
網(wǎng)籃組織(basketweave structure)
網(wǎng)籃組織完全由β轉(zhuǎn)變組織構(gòu)成,等軸α相的含量為零。其特征是α片層具有較小的縱橫比且交錯(cuò)排列,具有網(wǎng)籃編織狀形態(tài),原始晶界β得到破碎。
片層組織(lamellar structure)
片層組織完全由β轉(zhuǎn)變組織構(gòu)成,等軸α相的含量為零。其特征是原始β晶粒完整,β晶粒中的α相以片層狀為主,整齊平直排列,在β晶粒中存在集束。
Source:《中國(guó)戰(zhàn)略性新興產(chǎn)業(yè)-新材料:新型合金材料-鈦合金》(趙永慶等著)
鈦及鈦合金金相賞析
試劑
Kroll's Reagent:
100mL 蒸餾水、1-3mL HF、2-6mL HNO3
Modified Weck's Reagent:
100mL 蒸餾水、25mL乙醇、2g NH4FHF

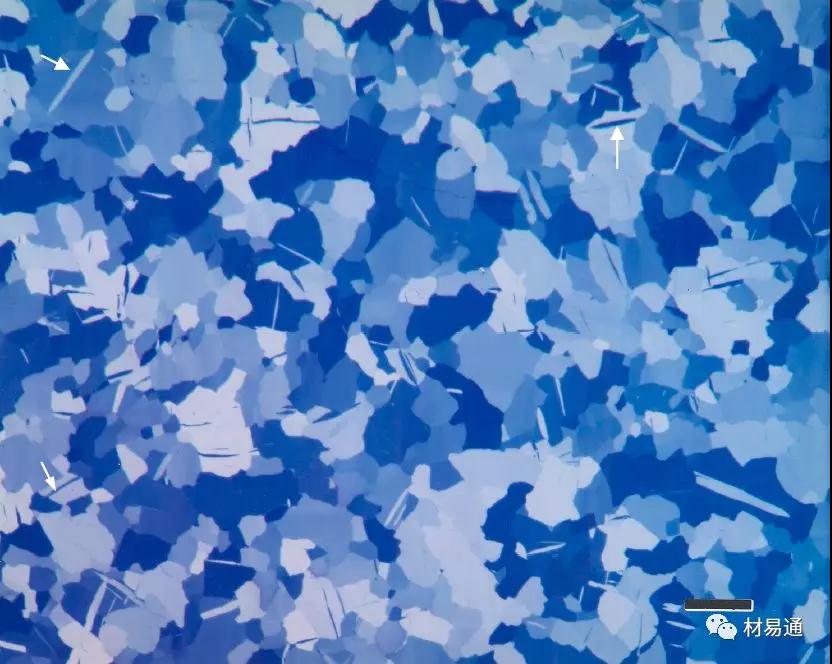

材料 |
工業(yè)純鈦 |
牌號(hào) |
Grade 2(UNS R50400) |
標(biāo)尺 |
100 μm |
處理工藝 |
1038℃退火 |
浸蝕劑 |
modified Weck’s reagent |
備注 |
正交偏光+靈敏色片觀察 |

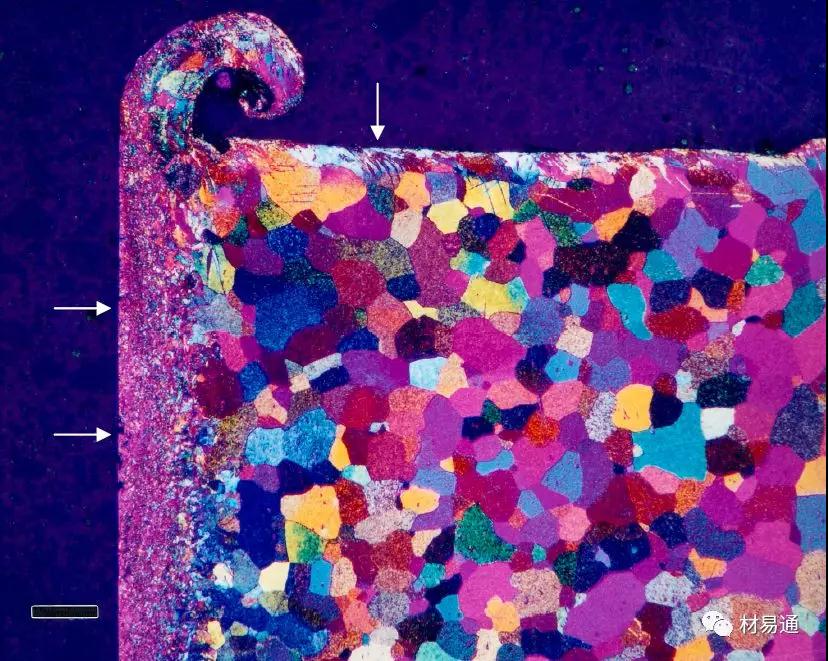

材料 |
工業(yè)純鈦 |
牌號(hào) |
Grade 4(UNS R50700) |
標(biāo)尺 |
50 μm |
處理工藝 |
704℃退火 |
浸蝕劑 |
Kroll’s reagent |
備注 |
縱截面 |

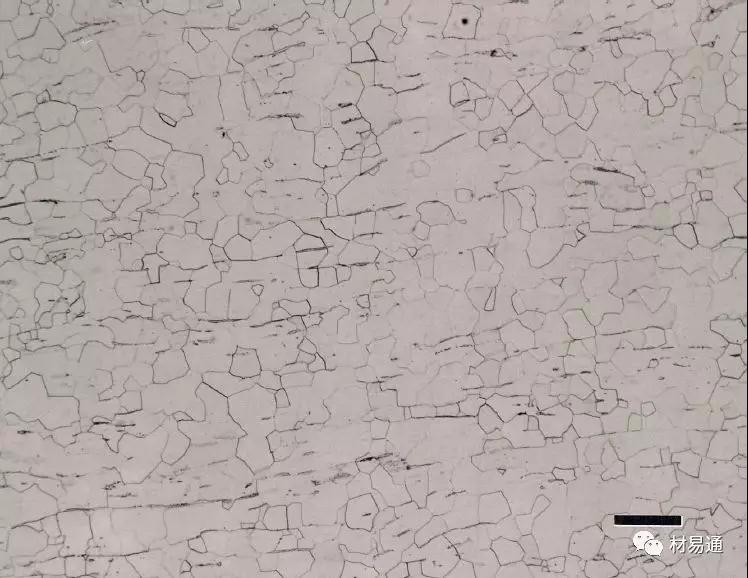

材料 |
工業(yè)純鈦 |
牌號(hào) |
Grade 2(UNS R50400) |
標(biāo)尺 |
100 μm |
處理工藝 |
軋制 |
浸蝕劑 |
|
備注 |
正交偏光觀察 |
詳情請(qǐng)點(diǎn)擊鏈接:mp.weixin.qq.com/s/pTxTUb3MQoUoh312X_xWHg
更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài),我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org
責(zé)任編輯:王元
《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系:編輯部
電話:010-62313558-806
郵箱:fsfhzy666@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群:140808414
免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。

官方微信
《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
- 投稿聯(lián)系:編輯部
- 電話:010-62313558-806
- 郵箱:fsfhzy666@163.com
- 中國(guó)腐蝕與防護(hù)網(wǎng)官方QQ群:140808414
