1 聲發射無損檢測技術

    聲發射技術是一種可以有效檢測材料內部裂紋生長的技術，獲取的檢測結果可用于解釋材料破壞的原理，因此聲發射技術可以用來檢測風電葉片在施加負荷的情況下內部產生缺陷的情況。然而該技術在檢測風電葉片缺陷的過程中存在一個明顯的不足，就是產生的信號存在噪聲的干擾。這些噪聲可能是材料內部結構缺陷產生的，也可能是測試過程中隨機產生的。這些信號的強度遠超過超聲波經過裂紋時產生的聲發射信號。后來研究者對該測試技術進行了改進，Papasalouros D為了消除噪聲對檢測真實性和有效性產生的影響，自行設計了一套數據處理軟件，并通過對設備進行改良可以實時監控并存儲不同運轉狀況下的風電葉片的檢測數據。（數據來源：Tsopelas N, Ladis I, Kourousis D, Anastasopoulos A , Lekou D.,et al. Health monitoring of a NEG-MICON NM4 8/750 wind turbine blade with acoustic emission. In: Proceedings of the 30th European conference on acoustic emission （EWGAE） & 7th international conference on acoustic emission. Granada, Spain; 2012. p. 12– 15.）

    2 自動光學檢測

    相比超聲檢測技術，光學無損檢測技術可以實現大面積樣品的快速檢測，但是該技術存在一個非常大的弊端就是無法全面給出多層結構的三維材料信息。數據圖像相關技術的出現使光學檢測得到了發展：可以檢測材料的微小形變。目前材料的極限拉伸強度和應變、極限壓縮強度和應變以及初始彈性模量等數據都可以通過數據圖像相關技術實現計算。

    3 光學相干斷層掃描技術

    光學相干斷層掃描技術（optical coherence tomography，OCT）是一種非接觸、高分辨率層析成像方法，該技術可以獲取材料的二維或三維結構圖像，主要用于生物組織的檢測，目前該技術已經被用于復合材料的無損檢測。Liu P等利用OCT技術來監測風電葉片內部的脫層現象，以及裂紋的形成過程，如圖1所示。（數據來源：Liu P, Groves RM, Benedictus R. 3D monitoring of delamination growth in a wind turbine blade composite using optical coherence tomography. NDTE Int 2014;64:52 – 8 .）

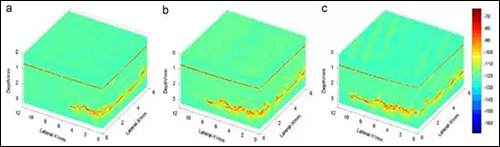

    圖1. OCT監測材料內部的裂紋生長過程

    4 激光錯位散斑干涉技術

    激光錯位散斑技術通過圖像傳感器和數據處理最終能獲取直觀的圖像數據。這種技術也屬于一種新型的無損檢測技術，目前在國內外的研究領域和工業領域得到了廣泛的應用，尤其是生產過程的實時質量監控，也可用于復合材料及特殊結構的復合材料的非接觸、無損傷檢測。該技術能系統地對各種復合材料，如碳纖維增強復合材料、玻璃纖維增強復合材料、航天飛機上的蜂窩夾層結構等進行有效快速的檢測。它的檢測原理是在單光束散斑干涉的基礎上，利用有一定角度的玻璃光楔使得成像平面上造成特定的錯位，在照相干板上得到雙曝光錯位散斑圖，再以適當?shù)墓饴凡贾蔑@現出條紋，通過被檢物體在加載前后的激光散斑圖的疊加，從而在有缺陷部位形成干涉條紋。由于是利用物體表面反射的光通過棱鏡后產生的微小剪切量形成散斑干涉圖，不需要參考光路，因此外界干擾的影響小，檢測時不需要防震工作臺，便于在現場使用。

    5 渦流檢測技術

    渦流檢測技術被廣泛用于航空航天和制造業的金屬缺陷檢測，同時也可以用于導電復合材料和金屬基復合材料。相比滲透檢測，該技術也可以完成對材料表面和內部損傷的檢測；相比超聲檢測，該技術不需要耦合劑，又因其廉價、簡單可行且操作安全性高，因此也被廣泛用于金屬管道材料的檢測。隨著該技術的發展也形成了新型脈沖渦流檢測技術和射頻渦流檢測技術。另外，渦流檢測技術也適用于低電導率的復合材料檢測。

    6 微波檢測技術

    微波的頻率范圍為300 MHz到30 GHz之間。微波檢測技術相比渦流檢測技術而言，可以用于導電能力差的材料和絕緣復合材料。微波檢測技術可以產生微波信號有效地穿透材料本身，并且透過材料后，微波本身并無明顯的衰減，具有良好的信號強度。

    7 太赫茲?rùn)z測技術

    太赫茲（Terahertz，THZ）光譜技術電磁輻射的頻率為0.1 到10 THz，近年來在復合材料缺陷檢測領域得到了極大的關注。該波段的電磁波介于微波和紅外線之間，且其能量遠遠低于X射線的能量，對人體損害小，安全性良好。太赫茲波的透視性高、能級低、頻帶寬且攜帶豐富的光譜信息等特性，相比其他的光譜具有更大的優勢，應用前景廣闊。

    利用太赫茲波光譜技術來檢測風電葉片的內部缺陷，可以根據材料的反射系數來確定測試過程的模式，而復合材料的反射系數則是通過風電葉片環氧樹脂和內部填充物共同決定的。相比其他的無損檢測技術存在陰影效應，會造成部分缺陷無法被檢測，而太赫茲波長往往大于塵埃等微小結構因此不存在陰影效應。

    8 紅外熱成像技術

    紅外熱成像技術是一種非常重要的無損檢測技術。根據其熱源變化的產生方式可以又分為被動熱成像和主動熱成像兩種。被動熱成像技術可以用于檢測運行狀況下的風電葉片，因?yàn)轱L(fēng)電葉片在轉動過程中受力變化產生熱量變化。而主動熱成像技術主要是在測試過程中利用外部熱源激發或光源激發樣品從而產生熱量的變化，造成缺陷處與基材本身的導熱率不同，使得傳熱過程不均勻。因此該技術也可與其他無損檢測技術并用來有效檢測風電葉片的內部缺陷。但是目前該技術還僅限于實驗室階段，并未投入到工業化應用中。
