玻璃鱗片膠泥乙烯基=鱗片防腐涂料玻璃鱗片膠泥乙烯基=鱗片防腐涂料玻璃鱗片涂料在日本的應用實例；由于玻璃鱗片涂料具有耐蝕，抗?jié)B透性好，涂膜收縮率低，熱膨脹系數(shù)小，固化殘余應力少，耐磨損，施工簡便，易于修補，因而玻璃鱗片涂料在化工、冶金、化纖、電鍍、建筑等行業(yè)均有大量應用。特別是在各種海洋工程設備、海上石油天然氣平臺、港灣碼頭及船舶應用更為廣泛。

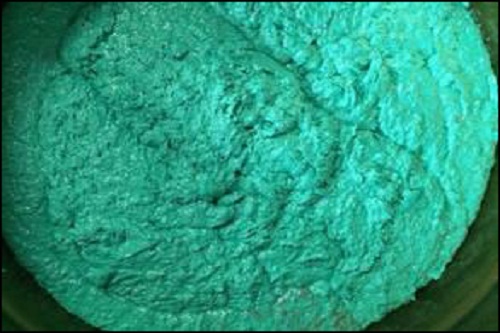

防腐涂料玻璃鱗片膠泥

　　現(xiàn)舉幾個應用實例：

　　1）北陸汽車公路混凝土橋鹽霧腐蝕對策——沿海一側每到冬季，由于飛來的鹽份，不管鋼結構還是混凝土構筑物，成為日本破壞最顯著的地方。北陸汽車公路混凝土橋，1972年開始使用，后來遭鹽霧侵蝕發(fā)生破壞，1987年開始修補，修補中使用了環(huán)氧玻璃鱗片涂料和乙烯基酯玻璃鱗片涂料，涂膜厚1000um。同年完成的從新瀉縣上越市至富山朝日鎮(zhèn)59.3km的高速公路混凝土橋，為了對付鹽霧，使用了乙烯基酯玻璃鱗片涂料涂裝，在玻璃鱗片涂料上又涂聚氨酯樹脂涂料和氟樹脂涂料。

　　2）沖繩地區(qū)的鋼橋防銹蝕調查——沖繩綜合事物局在日本鋼橋專業(yè)協(xié)會的協(xié)助下，進行了防銹蝕性和防風砂磨蝕性的涂裝系列試驗，2年后測定，玻璃鱗片涂料性能最好，環(huán)氧樹脂涂料次之，氯化橡膠涂料和鄰苯型不飽和樹脂涂料效果較差。

　　3）機場聯(lián)絡橋的鋼結構防銹蝕方案——關西國際機場聯(lián)絡橋的鋼結構，提出了使用玻璃鱗片涂料的方案。鐵道縱桁上面，使用后更換涂料困難，為了永久性的防銹蝕需要，采用了玻璃鱗片涂料和聚氨酯涂料，涂膜厚度為1090um的方案，其中使用的玻璃鱗片涂料的樹脂是VE和環(huán)氧樹脂。下部防銹蝕，提出了飛濺區(qū)涂裝乙烯基酯樹脂玻璃鱗片涂料和聚氨酯涂料（1000um）；潮水漲落區(qū)域涂裝玻璃鱗片涂料（1090um）。

　　4）港灣鋼構物防銹蝕方案——日本沿岸開發(fā)技術研究中心1986年發(fā)表了鋼結構防銹蝕指南，其中海上大氣部、海水飛濺部、潮水漲落部及海水中部位推薦乙烯基酯樹脂、環(huán)氧煤焦油樹脂和玻璃鱗片涂料。

　　5）石油貯槽底板防銹蝕——日本沖繩石油基地（金武灣）石油貯槽高22m，直徑80m，浮屋頂式貯藏量為10萬m3，還建造了210萬m3及510萬m3的石油貯槽，其底板采用玻璃鱗片涂料防銹蝕，使用日本高分子化學公司生產(chǎn)的玻璃鱗片涂料，5年內(nèi)施工面積達1.5×106m2。施工簡介玻璃鱗片涂料施工簡單，可用刷涂、滾筒涂和高壓無氣噴涂。涂裝前必須進行表面處理，除油后用噴砂、噴丸進行去銹及粗化處理。通常用4號砂或20-40目的石英砂，以5-7kg/cm2壓縮空氣帶動砂粒，砂粒以50～70m/s速度從噴嘴中噴出，表面達SISSa2.5規(guī)格，清除噴砂后的灰塵，在8h小時內(nèi)進行涂裝。涂裝一般在干燥天氣進行，溫度5℃以上，相對濕度85%以下。用同一種樹脂或玻璃鱗片（粒度較小的）作底漆，厚度為50微米，在底漆指觸干燥后就涂玻璃鱗片涂料。在涂裝時需要留意以下幾點：a.涂料的充分攪拌；b.涂料基料同固化劑的混合；c.粘度調整；d.活性適用期；e.涂裝機具（機械）的清洗與保養(yǎng)；f.玻璃鱗片尺寸。關于以上諸點，通常按涂料廠規(guī)定進行，逐層施工，直至涂到設計厚度，表面用細料或純樹脂罩光一道。完成涂裝后，在20℃養(yǎng)護48h以上，進行目測是否存在明顯凹凸、脫層、氣泡、開裂、異物夾人及不固化缺陷。再用放電式脈沖電火花針孔儀檢查針眼、孔隙，用電磁測厚儀測定厚度（鋼結構），用巴柯爾硬度計檢測硬度。對針眼等缺陷處，要認真修補，首先將缺陷及周圍處加工成缽狀，鏟去原涂層，打毛粗化處理，涂底涂層后再涂玻璃鱗片涂料。

責任編輯：王元

《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國腐蝕與防護網(wǎng)官方 QQ群：140808414
