1915年世界上第一輛坦克誕生，坦克裝甲作為各國機密中的機密，也走過了一百個年頭，從最初10mm厚的鍋爐鋼裝甲，發展到如今等效厚度相當于1000mm軋制均質鋼裝甲，整整提高了100倍！

    裝甲是“陸戰之王”在戰場上的最后一層守護，所用材料體現了各國材料的最高水平。神秘的裝甲材料經歷了哪些歷程？

    裝甲1.0時代——低碳鋼

    大多數裝甲系統需要同時具備破壞和吸收彈丸動能的特性，這也是裝甲結構技術的關鍵所在。彈丸等反坦克武器的不斷發展，是促進坦克裝甲厚度不斷攀升的重要因素。

    一戰前后，反坦克武器力量相對薄弱，當時各國軍方還是以發展便于作戰、較為廉價的輕型坦克為主。裝甲厚度大體在10~25mm之間，裝甲材料多是民用低碳鋼。戰爭后，反坦克武器開始發展，寬口徑的反坦克炮、破甲彈等相繼出現。低碳鋼的硬度和強度不足以抵擋反坦克武器的攻擊，專門研制的綜合性能更好的坦克合金鋼投入使用，鋼裝甲的全盛時代由此開啟。

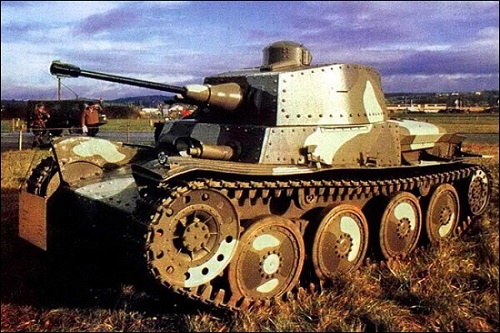

    鉚接裝甲

    第二次世界大戰期間，坦克被譽為“陸戰之王”，同前一時期發生了很大變化：裝甲厚度達到45-100mm，裝甲材料以優質軋制鋼裝甲和合金鋼裝甲為主，同時拋棄了原先的鉚接裝甲，轉而采用焊接和整體鑄造成型的結構。此外，鋼鐵冶煉技術也有提升，裝甲材料中雜質成分降低，防御力量大大提升。

    裝甲1.5時代——鋁合金、鈦合金

    二戰后，坦克厚度繼續增加，重量不斷攀升。由于作戰中過于笨重、不靈活，如何減重成為了當時的一大研究熱點。

    而此時鋁合金逐漸為人所知。它比鋼鐵輕，鋁的比重為2.7g/cm3，鋼7.9g/cm3，也具有一定的機械強度，其中典型的兩種合金為5083鋁鎂合金和5039鋁鋅合金。鋁合金剛度較高，可省去一些結構部件，防破彈能力好；但熔點低，高溫易軟化，防穿彈能力稍差，另外鋁顆粒容易燃燒，價格稍貴，工藝性也較差。但現代有一些輕型坦克采用鋁裝甲，比如M551輕型坦克。

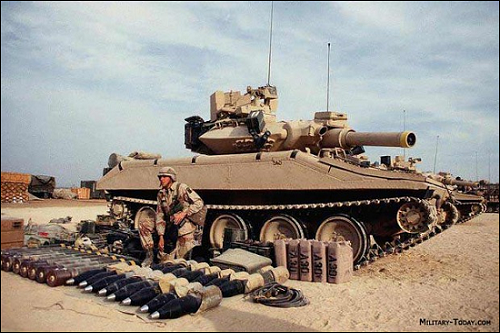

    M551輕型坦克

    鈦合金也曾涉足坦克裝甲領域，一度被稱為“理想的裝甲材料”。比重4.5g/cm3，結構強度和鋼差不多，韌性優于鋁合金，可以說兼具了鋼和鋁的優勢。但是有一點不容忽視：在某些荷載條件下，不導熱剪切過程中，鈦合金容易失效。彈丸只需消耗極少的能量便能導致剪切失效裂紋形成致命的底結。再者鈦合金裝甲成本高于同等防護性能的鋼裝甲的10-20倍，因此鈦合金裝甲最終也是不了了之，反而這種“貴金屬”在天上達到了廣泛應用，比如F22的機身和航空發動機。

    F22中機身隔框中的鈦合金比例高達36%

    裝甲2.0時代——復合裝甲

    70年代，復合裝甲問世，開創了裝甲大發展的新時代，純粹的鋼裝甲退居次要地位。

    復合裝甲一般包含兩層以上的不同性能的防護材料，例如金屬、塑料、陶瓷，甚至空氣，其“軟硬兼施”，以“鋼鐵三明治”結構著稱，達到了1+l+l 》 3的效果，即一層鋼裝甲加上一層陶瓷裝甲再加上一層鋼裝甲的抗彈能力，遠遠大于三層等重鋼裝甲的抗彈能力。

    近代以來，一些著名的裝甲均是采用復合式結構，例如英國“喬巴姆”裝甲、美國以鈾合金為主體的貧鈾復合裝甲、“豹”2坦克的間隔式裝甲、以及M系、“挑戰者”坦克裝甲等。

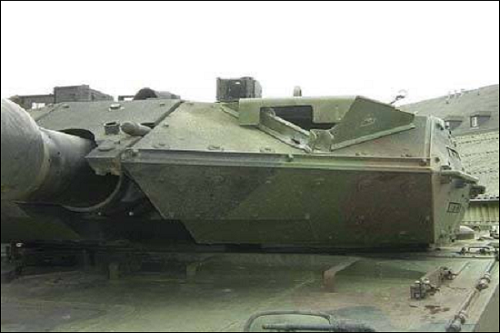

    “豹2”-A6主戰坦克炮塔前加裝的復合式裝甲模塊特寫

    大多數復合裝甲都要比同等防御能力的全金屬裝甲輕，突破了以往裝甲越來越厚的窠臼，且制造更為靈活，在不損失抗彈性能的同時，可提供更高的防護能力。對軍用車輛來說，快速逃離埋伏與防彈能力同樣重要，而能做到以上兩點的，首推復合裝甲。

    時代發展到復合裝甲，纖維、陶瓷等新型高強材料也相繼試水裝甲設備當中。

    早期人們就發現，在裝甲系統上涂覆釉瓷可顯著增強抗彈性能。陶瓷硬度大，密度小，并且采用粉末冶金處理對粉末進行加熱，加壓成型，最終得到極為緊密的結構。不過陶瓷的弱點是脆性大，斷裂韌性差，不能像鋼、鋁合金等承受疲勞和結構載荷，也不能承受多次命中貫穿的能力，通常只作為裝甲系統的組成部分。

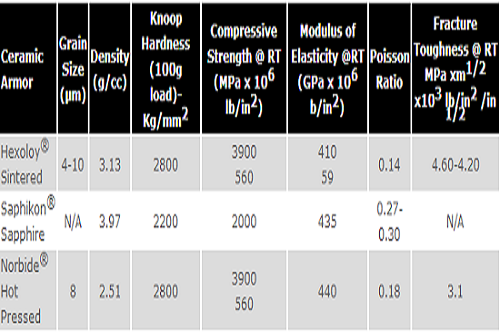

    下圖展示了一些類型陶瓷的力學性能：

    另一個明星材料是芳綸纖維復合材料——芳綸1414，也即凱芙拉。強度為同等質量鋼鐵的5倍，但密度僅為鋼鐵的五分之一，且韌性好、耐高溫、易于加工成型，是如今防彈衣材料的不二之選，也是復合裝甲中一項高性能材料，輕質高強，顯著改善防護和機動性能。

    根據中國公開坦克資料，中國新的主戰坦克車體和炮塔均采用焊接結構，可以更換新型復合裝甲，其中正面重要部位采用疊型陶瓷復合裝甲加強；中國新型主戰坦克的車體首上裝甲板為多層復合裝甲，具體結構為鋼-玻璃纖維板-超硬鋼-玻璃纖維板-鋼，總厚度為220毫米，傾角22度，其防護能力相當于500～600毫米厚的均質鋼裝甲。中國公開坦克資料一般是為了出口，其裝甲往往比中國自己使用的要差一代。

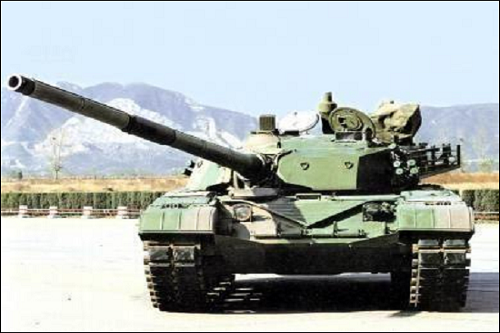

    ZTZ-99式改進型主戰坦克

    ZTZ--99式改進型主戰坦克是我軍最新型主戰坦克，坦克炮塔正面和側面都在原有主裝甲的基礎上，加裝了新的尖型附加裝甲，車體也均采用復合裝甲，抗彈能力成倍提高。99式主戰坦克，炮塔正面的防護達700毫米，車體防護能力相當于500～600毫米厚的均質鋼裝甲，如果在炮塔和車體上加裝新型雙防反應裝甲后，抗裝甲和破甲彈的能力可達1000～1200毫米。

    坦克裝甲的發展同樣會結合性能和成本，但相比民用領域，只要材料性能足夠好，各國都會傾力研究開發，加以應用。坦克作為陸軍主要的兵器，其裝甲材料更是異常重要，值得各位材料人不懈研究。
