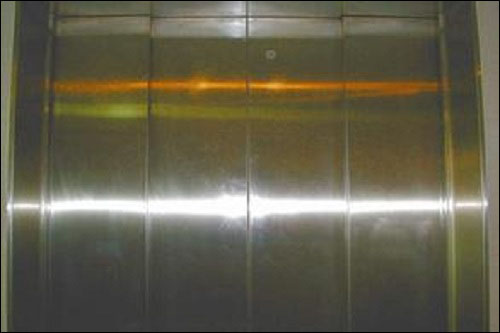

1、粉塵

    制作經(jīng)常是在有粉塵的場地進行，空氣中常帶有許多粉塵，它們不斷地落在設(shè)備表面。它們可以用水或堿性溶液去除掉。不過，有附著力的塵垢需要高壓水或蒸氣進行清理。

    2、浮鐵粉或嵌入的鐵

    在任何表面上，游離鐵都會生銹并使不銹鋼產(chǎn)生腐蝕。因此，必須清除。浮粉一般可隨粉塵一起清除掉。有些粘著力很強，必須按嵌入的鐵處理。除粉塵外，表面鐵的來源很多，其中包括用普通碳鋼鋼絲刷清理和用以前在普碳鋼，低合金鋼或鑄鐵件上使用過的砂子、玻璃珠或其它磨料進行噴丸處理，或在不銹鋼部件及設(shè)備附近對前面提到的非不銹鋼制品進行修磨。在下料或吊過過程中如果不對不銹鋼采取保護措施，鋼絲繩、吊具和工作臺面上的鐵很容易嵌入或玷污表面。

    訂貨要求和制作后檢查可以防止并發(fā)現(xiàn)游離鐵的存在，ASTM標(biāo)準(zhǔn)A380[3]規(guī)定了檢查不銹鋼表面鐵或鋼微粒的鐵銹試驗法。當(dāng)要求絕對不能有鐵存在的時候，應(yīng)該使用這種檢驗方法。如果結(jié)果令人滿意，應(yīng)用干凈的純水或硝酸對表面進行洗滌，直到深藍(lán)色完全消失。

    正如標(biāo)準(zhǔn)A380[3]指出的如果鐵銹試驗溶液不能全部清除干凈，不推薦在設(shè)備的工藝表面，即用來生產(chǎn)人類消費品的直接接觸表面采用這種試驗方法。比較簡單的試驗方法是在水中暴露12~24小時，檢查是否有銹斑。這種試驗靈敏性差，而且耗時。這些都是檢測試驗，不是清理方法。如果發(fā)現(xiàn)有鐵存在，必須用后面介紹的化學(xué)和電化學(xué)的方法進行清理。

    3、劃痕

    為了防止工藝潤滑劑或生成物和/或污物積留，必須對劃痕和其它粗糙表面進行機械清理。

    4、熱回火色和其它氧化層

    如果在焊接或修磨過程中不銹鋼在空氣中被加熱到一定的高溫，焊縫兩側(cè)、焊縫的下表面和底部都會出現(xiàn)鉻氧化物熱回火色。 熱回火色比氧化保護膜薄，而且明顯可見。顏色決定于厚度，可呈見彩虹色、藍(lán)色、紫色到淡黃色和棕色。較厚的氧化物一般為黑色。它是由于在高溫或長時間在較高度下停留所致。當(dāng)出現(xiàn)任何一種這類氧化層時，金屬表面的鉻含量都會降低，造成這些區(qū)域的耐腐蝕性降低。在這種情況下，不僅要消除熱回火色和其它氧化層，還應(yīng)對它們下面的貧鉻金屬層進行清理。

    5、銹斑

    制作前或制作過程中有時會看到不銹鋼產(chǎn)品或設(shè)備上生銹，這說明表面受到嚴(yán)重污染。設(shè)備投入使用前必須把銹清除掉，徹底清理過的表面應(yīng)通過鐵試驗和/或水試驗進行檢驗。

    6、粗糙的研磨和機加工

    研磨和機加工都會造成表面粗糙，留有凹槽，重疊和毛刺等缺陷。每種缺陷也可能使金屬表面損傷到一定深度，以至于受損傷的金屬表面無法通過酸洗，電拋光或噴丸等方法清理掉。粗糙表面能夠成為發(fā)生腐蝕和沉積生成物的發(fā)源地，重焊前清理焊縫缺陷或清除多余的焊縫加強高都不能用粗磨進行研磨。對后一種情況，應(yīng)再用細(xì)磨料研磨。


責(zé)任編輯：王元

《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國腐蝕與防護網(wǎng)官方 QQ群：140808414
