自然界中使用的混凝土，由于受環(huán)境條件的影響，可能引起混凝土性能的變化，我國(guó)的西南、西北和沿海的許多地區(qū)，地下水和土壤中含有大量硫酸鹽、碳酸鹽、鎂鹽和氯化物。由于混凝土在這種環(huán)境中使用遭受這些有害離子的侵蝕，引起硬化后水泥成分的變化，使其強(qiáng)度降低而遭破壞。如干濕循環(huán)、高溫、低溫的交替，都能使多孔結(jié)構(gòu)的混凝土產(chǎn)生破壞，甚至導(dǎo)致完全崩潰。因此，需采取相應(yīng)的抗腐蝕性的防護(hù)措施。


    下面介紹幾種提高混凝土耐硫酸鹽侵蝕的方法：

    1.硫酸鹽腐蝕的程度與水泥中的礦物成分C3A的含量有關(guān)，水泥中的C3A含量越少對(duì)耐硫酸鹽腐蝕越有利，并且C3A含量較大的早強(qiáng)水泥容易因早期的溫度收縮、自收縮和干燥收縮而開裂。因此，要盡量選擇C3A含量較少、標(biāo)號(hào)較高的水泥。不過C3A的含量過低卻會(huì)嚴(yán)重影響水泥的早期強(qiáng)度，進(jìn)而影響到工程進(jìn)度，因此要選擇C3A含量適中的水泥。按《鐵路混凝土與砌體工程施工質(zhì)量驗(yàn)收標(biāo)準(zhǔn)》TB10424-2003有關(guān)規(guī)定，C3A的含量應(yīng)小于8%。

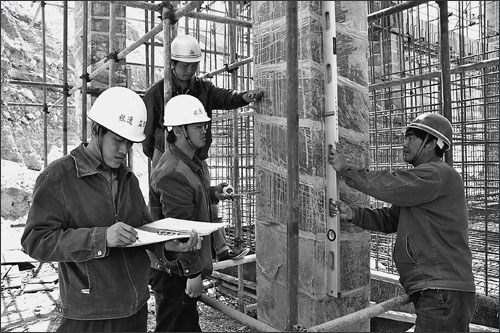

    2.硫酸鹽腐蝕的程度與混凝土的密實(shí)程度有關(guān)，混凝土越密實(shí)耐硫酸鹽腐蝕的性能就越好，因此，在施工中嚴(yán)格控制粗細(xì)骨料的級(jí)配，對(duì)全部混凝土都使用了5-16和16-31.5兩級(jí)配碎石組成5-31.5的連續(xù)級(jí)配，并且規(guī)定不得用特細(xì)砂配制耐腐蝕砼。

    3.采取以下預(yù)防砼裂紋措施：采用較大的骨灰比，降低水灰比，合理選用外加劑；合理確定分段澆注長(zhǎng)度及澆注速度；拆模時(shí)砼內(nèi)外溫差不得大于20℃；加強(qiáng)養(yǎng)護(hù)；砼升降溫速度不得大于5℃/h.做好防水隔離層。遭受侵蝕的鋼筋砼的鋼筋保護(hù)層，不得小于5cm；建筑物的砼外露面的邊緣、棱角、溝槽應(yīng)為圓弧形。

    4.混凝土中摻入了對(duì)混凝土有防腐效果、對(duì)鋼筋有防銹作用的RMA系列防腐阻銹劑（以下簡(jiǎn)稱RMA）。RMA應(yīng)用了多摻復(fù)合技術(shù)，即采用高效阻銹材料、對(duì)混凝土有耐硫酸鹽侵蝕作用的材料、磨細(xì)材料及減水劑四種材料復(fù)合而成。該外加劑主要的化學(xué)成分為SiO2和Al2O3及細(xì)磨材料，這些化學(xué)物質(zhì)在混凝土中的水化產(chǎn)物主要是硫鋁酸鈣（3CaO.Al2O3.3CaSO4.32H2O）、水化硅酸鈣凝膠（C-S-H）和氫氧化鋁凝膠（Al2O3.3H2O），水泥中沒有游離氧化鈣存在，因此水泥石在硫酸鹽溶液中很難形成引起膨脹的石膏（CaSO4.2H2O）結(jié)晶。再者水泥石中的鈣礬石是在水泥水化硬化過程中形成的，不會(huì)引起水泥石體積的破壞。在MgSO3溶液中，既有Mg2+和SO42-離子存在，Mg2+就不易和氧化鋁凝膠反應(yīng)，阻礙了Mg2+腐蝕。研究表明，耐硫酸鹽的腐蝕的性能好與壞還與混凝土的水灰比有直接關(guān)系。大量的試驗(yàn)證明減小水灰比，能夠減輕混凝土抗物理結(jié)晶的破壞，因此水灰比越小耐腐蝕性能越好，RMA同時(shí)具有減水作用，在混凝土中摻入水泥用量8%的RMA可以有效的防止硫酸鹽對(duì)混凝土的侵蝕。

    5.為了進(jìn)一步減小混凝土的水灰比，還可以在混凝土中摻入了高效減水劑。同時(shí)也加強(qiáng)了混凝土養(yǎng)護(hù)，避免產(chǎn)生混凝土收縮裂縫使含硫酸鹽水滲入混凝土體中。同時(shí)要求具有侵蝕性的環(huán)境水，不得用作砼的拌和水和養(yǎng)護(hù)水，所有的拌合水樣都經(jīng)過檢測(cè)才允許使用。砼養(yǎng)護(hù)時(shí)間不得少于21d.從而達(dá)到提高混凝土耐硫酸鹽侵蝕能力的目的。

責(zé)任編輯：李玲珊

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
