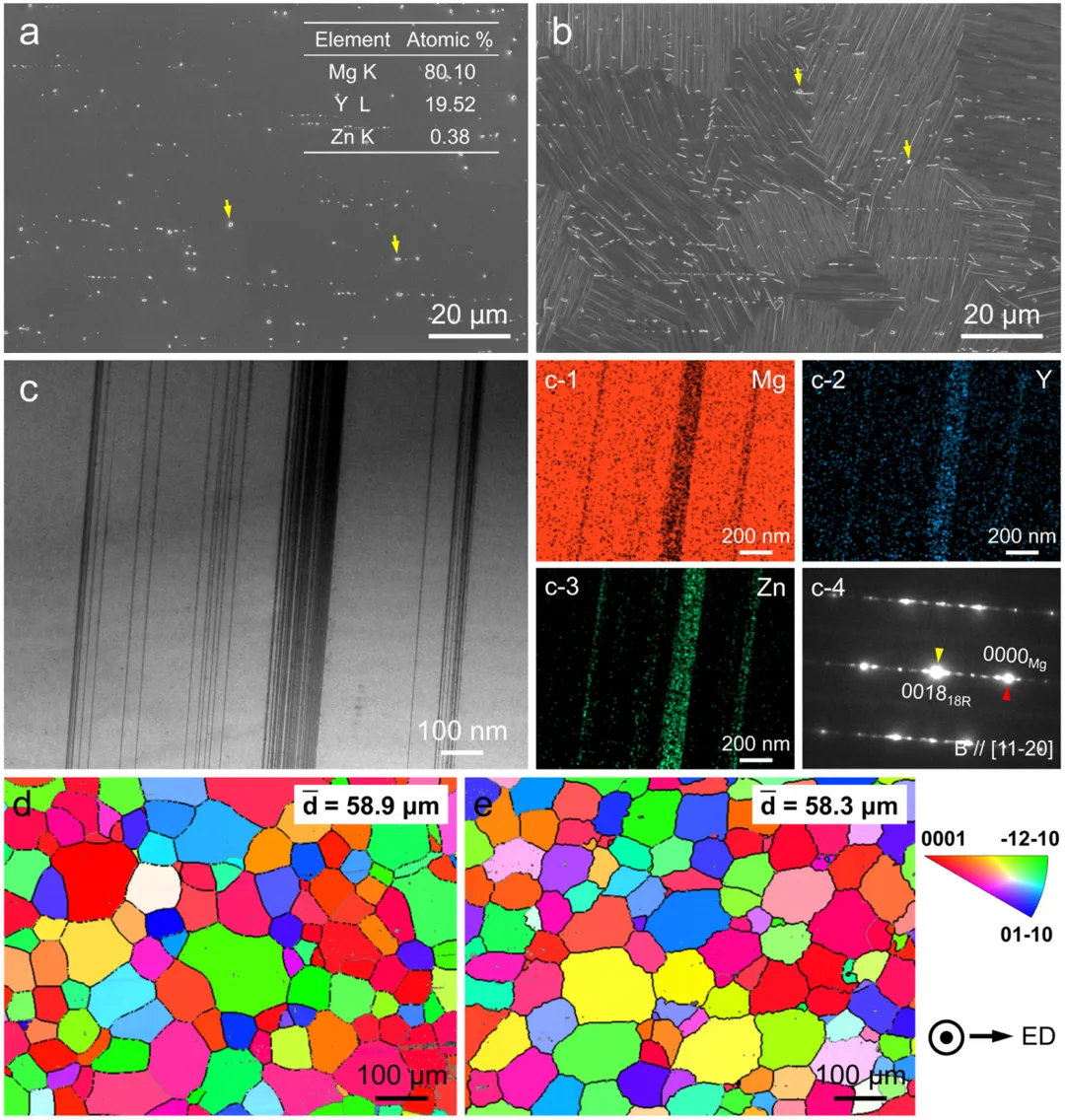

圖1 (a) WC520合金和(b) FC520合金的SEM圖像；(c) FC520合金的TEM分析；(d) WC520合金和(e) FC520合金的EBSD-IPF映射。

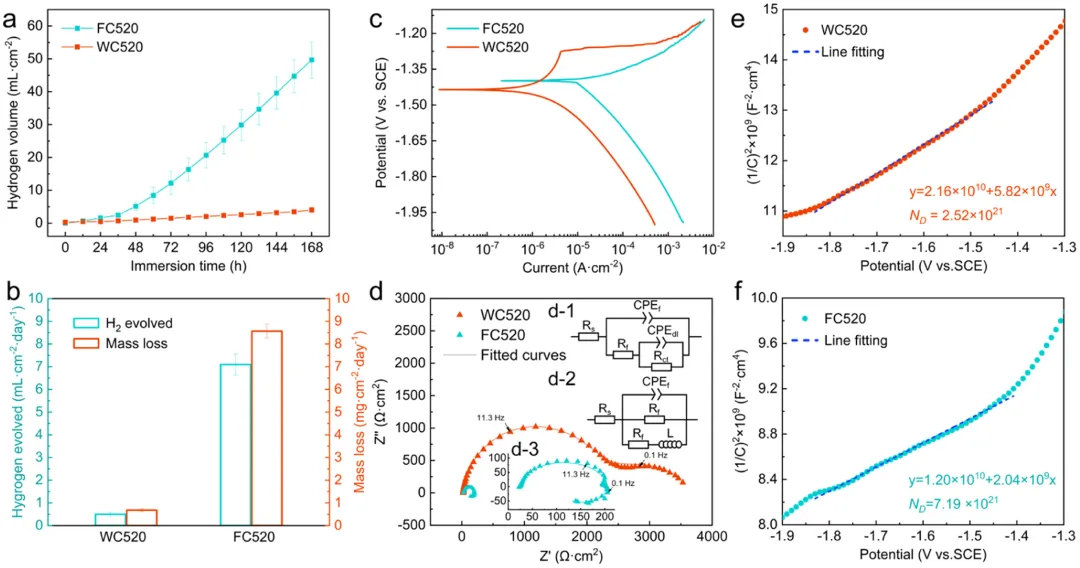

圖2 (a) 浸泡過程中氫體積隨時間變化及(b) 通過失重和氫體積計算的平均腐蝕速率；(c) 浸泡36小時后的極化曲線和(d) EIS圖譜；(e) WC520合金和(f) FC520合金浸泡36小時后的Mott-Schottky曲線。

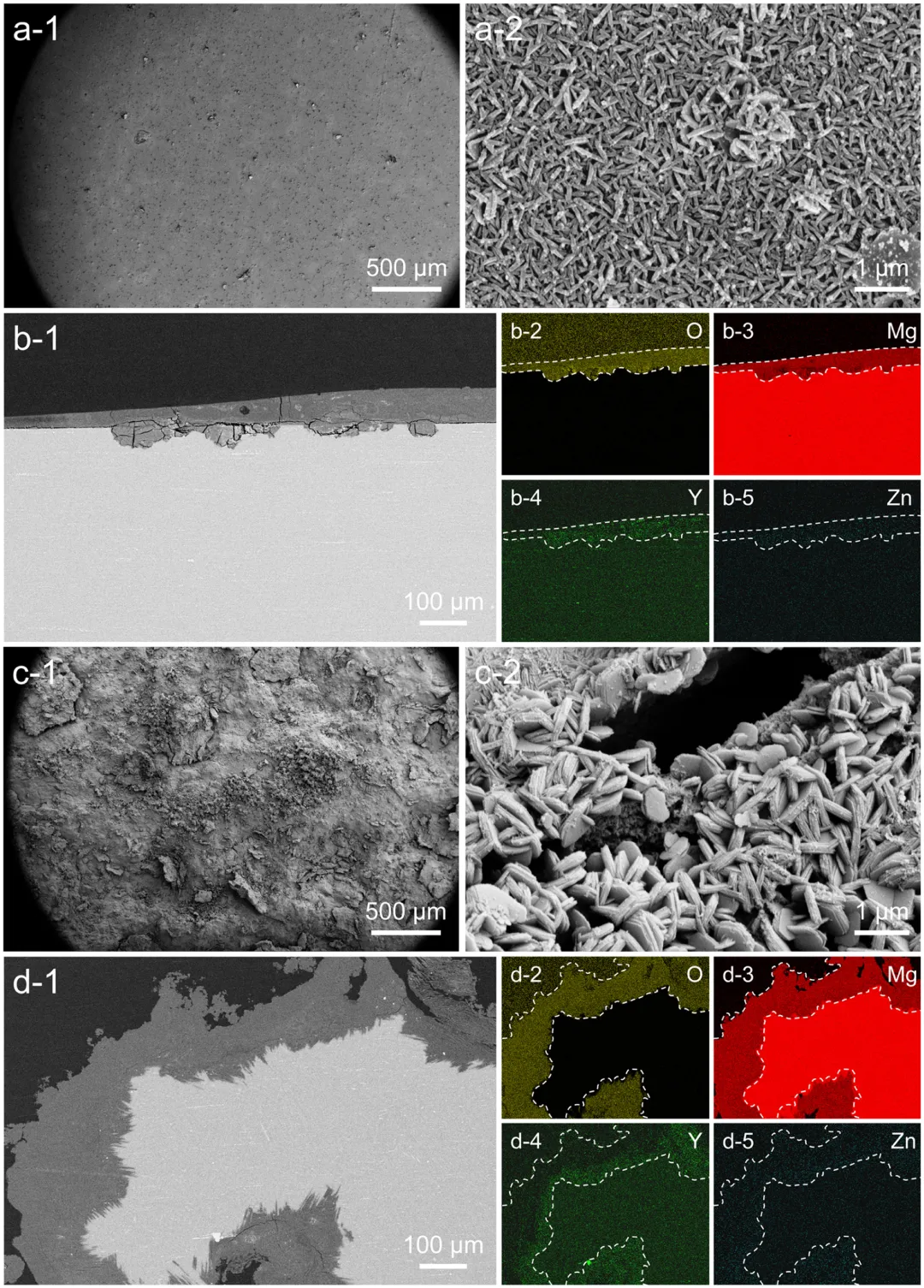

圖3 浸泡168小時后合金的表面（a, c）和截面（b, d）形貌：(a, b) WC520合金；(c, d) FC520合金。

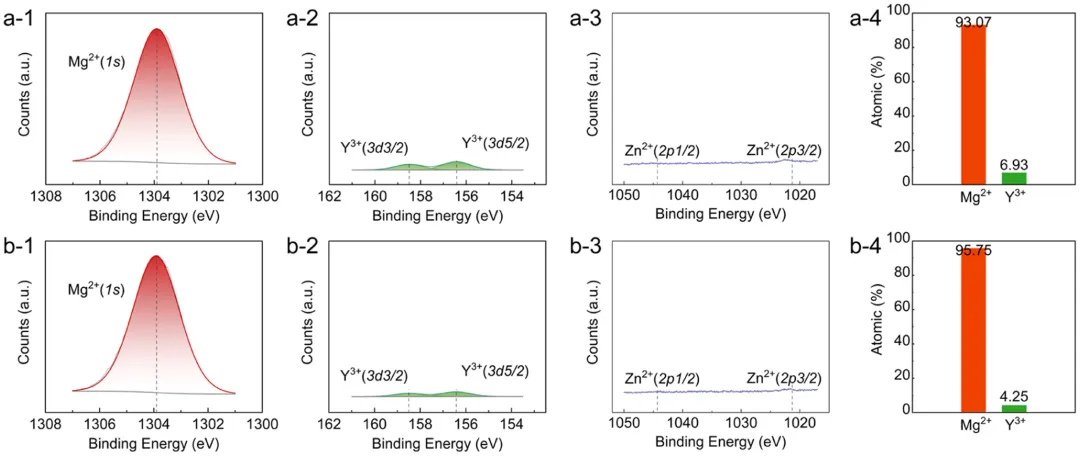

圖4浸泡168小時后腐蝕產(chǎn)物的XPS分析：(a-1–a-4) WC520合金；(b-1–b-4) FC520合金。

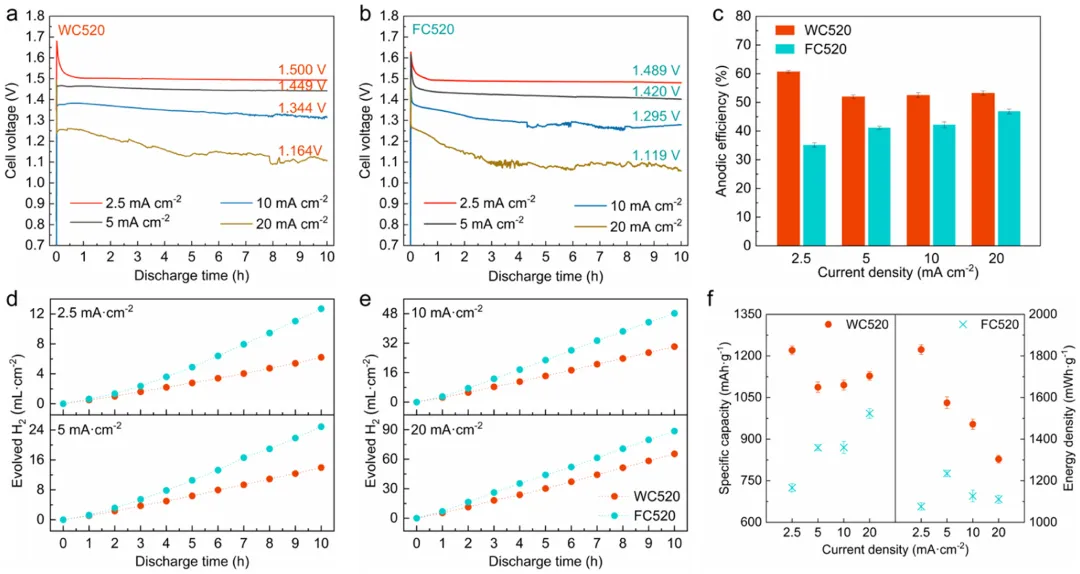

圖5 不同電流密度下合金的放電性能（3.5 wt% NaCl電解液，持續(xù)10小時）： (a, b) WC520和FC520合金的放電曲線；(c) 陽極效率；(d, e) 實時氫體積變化；(f) 比容量和能量密度。

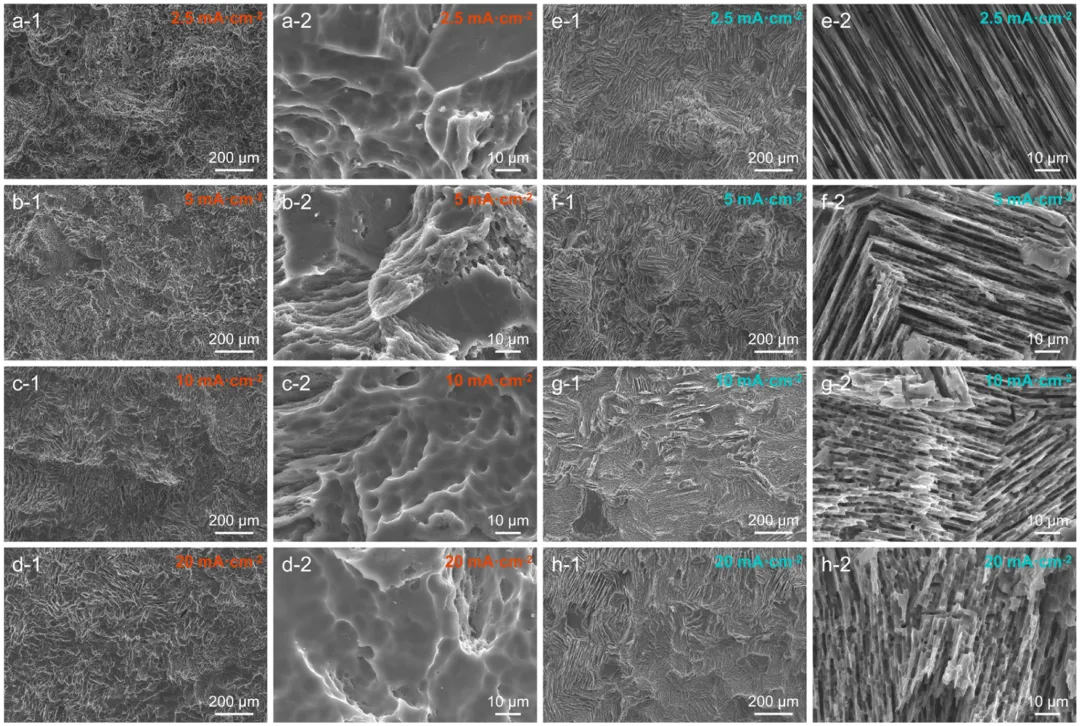

圖6 放電10小時后去除產(chǎn)物的表面形貌（電流密度：2.5、5、10、20 mA cm?²）： (a-1–d-2) WC520合金；(e-1–h-2) FC520合金。

圖7 FC520合金放電3分鐘后的表面形貌（2.5 mA cm?²）及SKPFM分析： (a, b) 表面形貌；(c) 表面電位圖；(d) 電位線剖面。

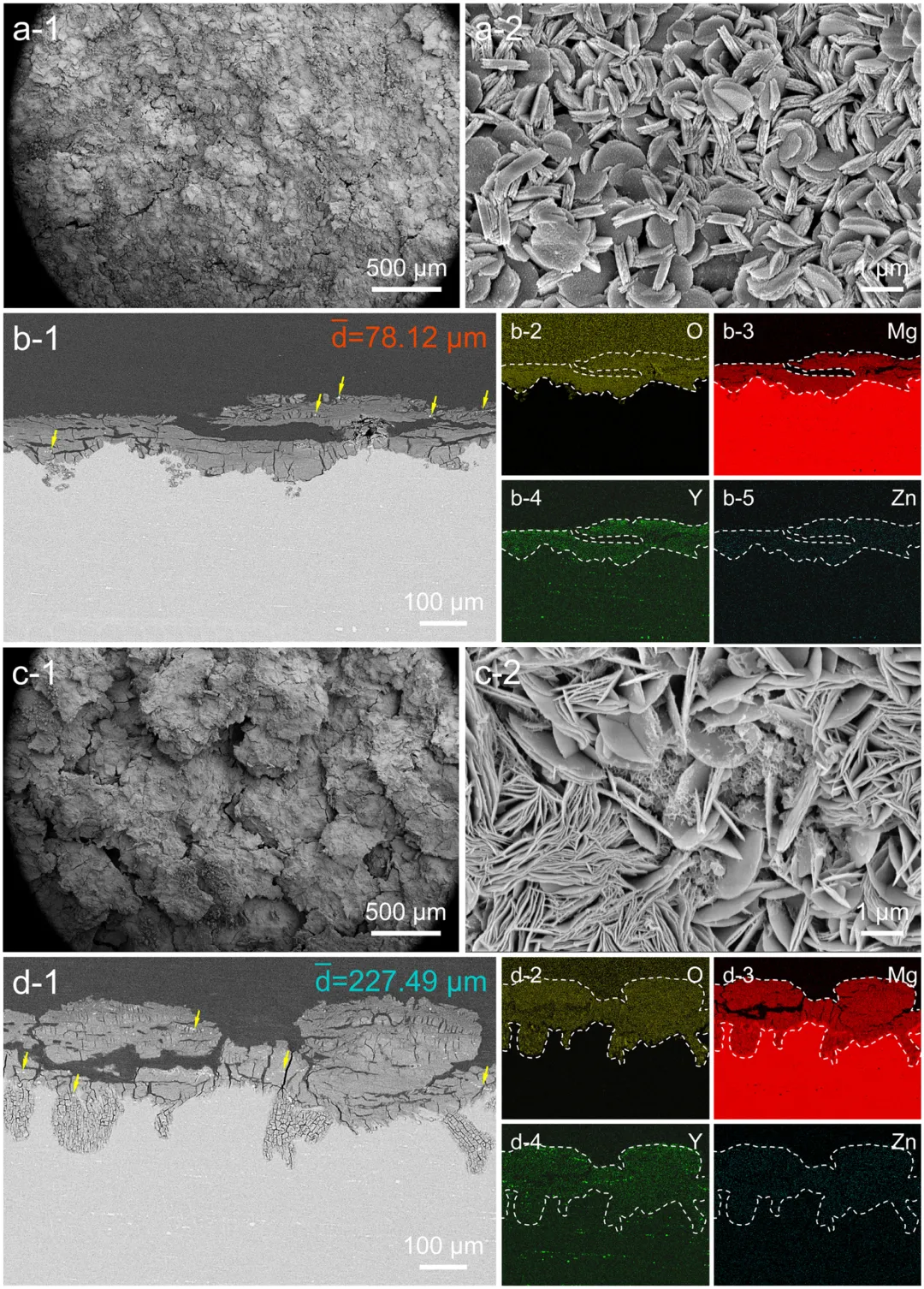

圖8 2.5 mA cm?²放電10小時后的表面（a, c）和截面（b, d）形貌： (a, b) WC520合金；(c, d) FC520合金。

圖9 FC520合金放電30分鐘后的截面形貌（2.5 mA cm?²）。

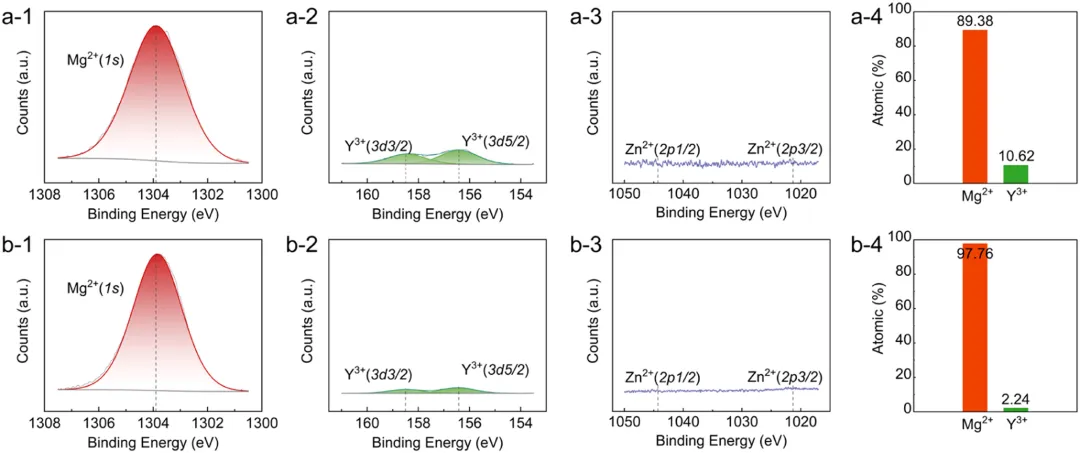

圖10 放電產(chǎn)物的XPS分析（2.5 mA cm?²，10小時）：(a) WC520合金；(b) FC520合金。

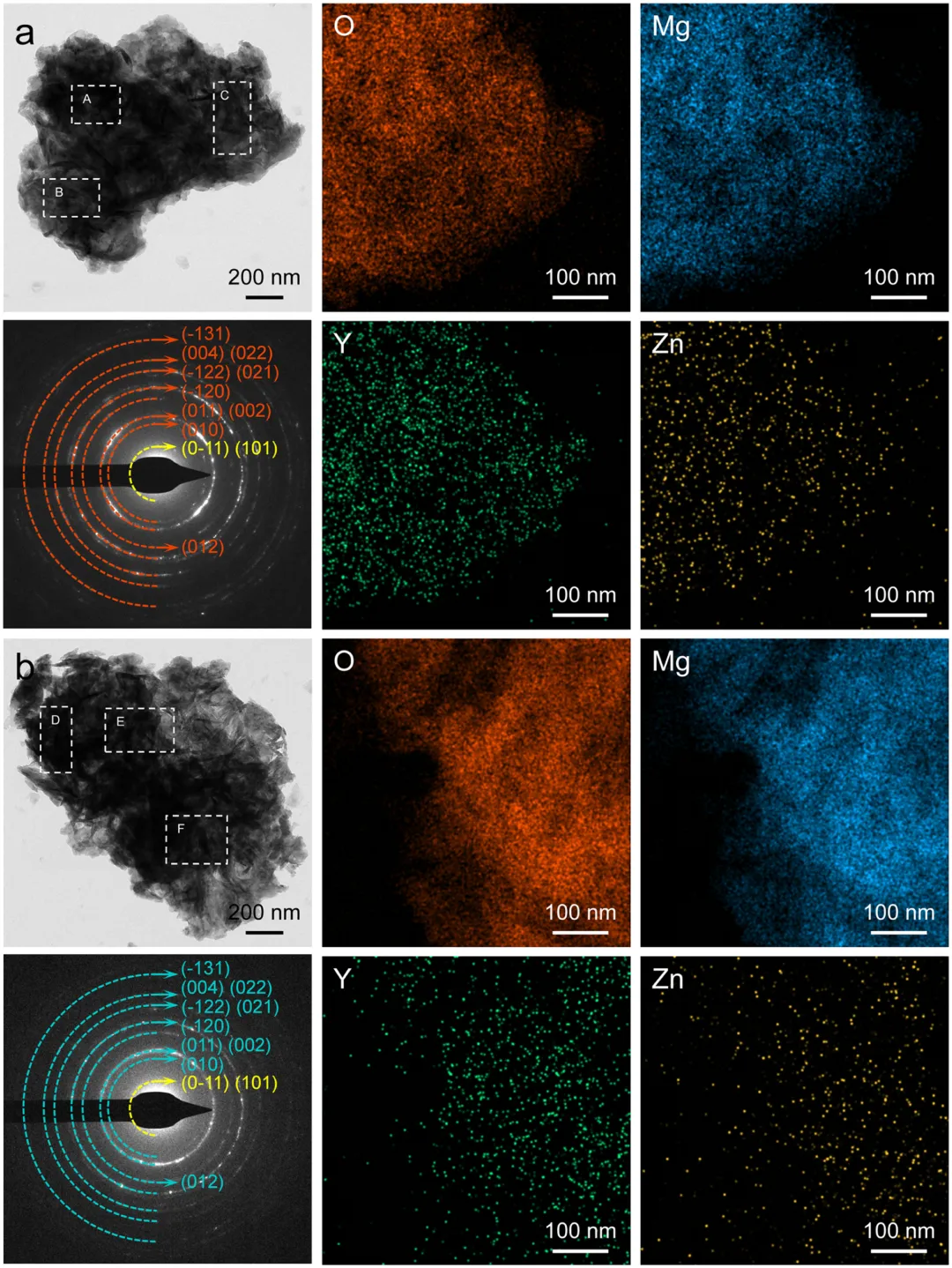

圖11 放電產(chǎn)物的TEM分析（2.5 mA cm?²，10小時）：(a) WC520合金；(b) FC520合金。

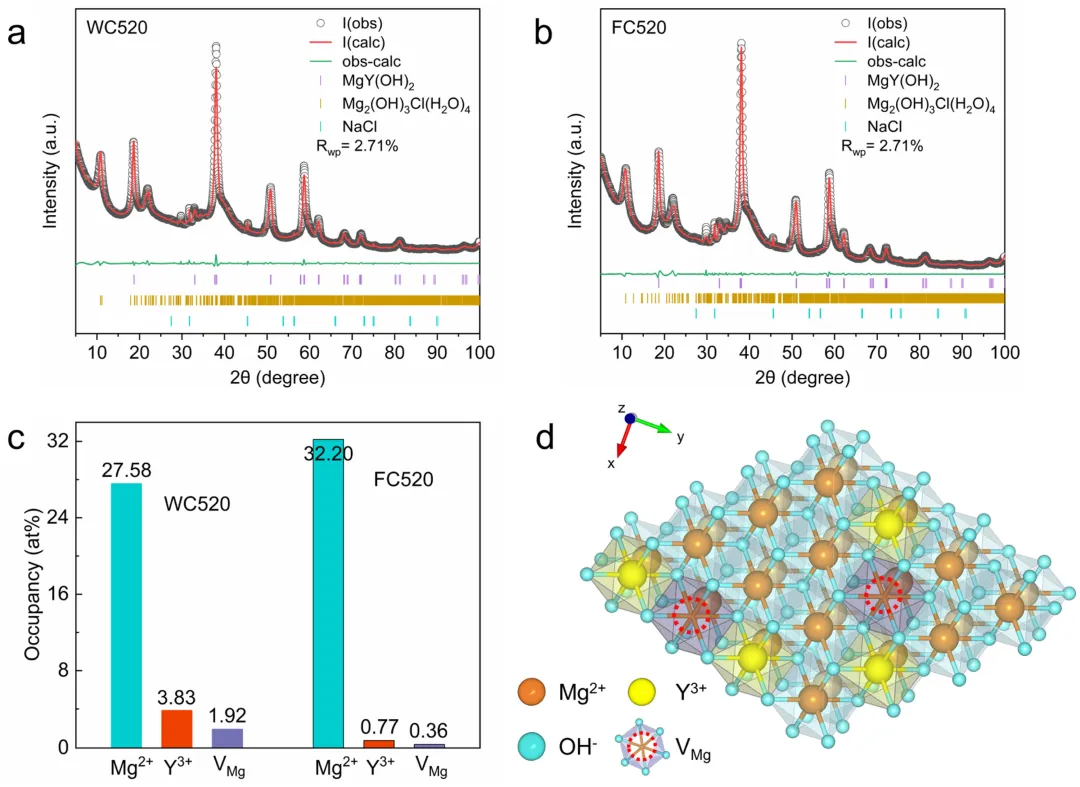

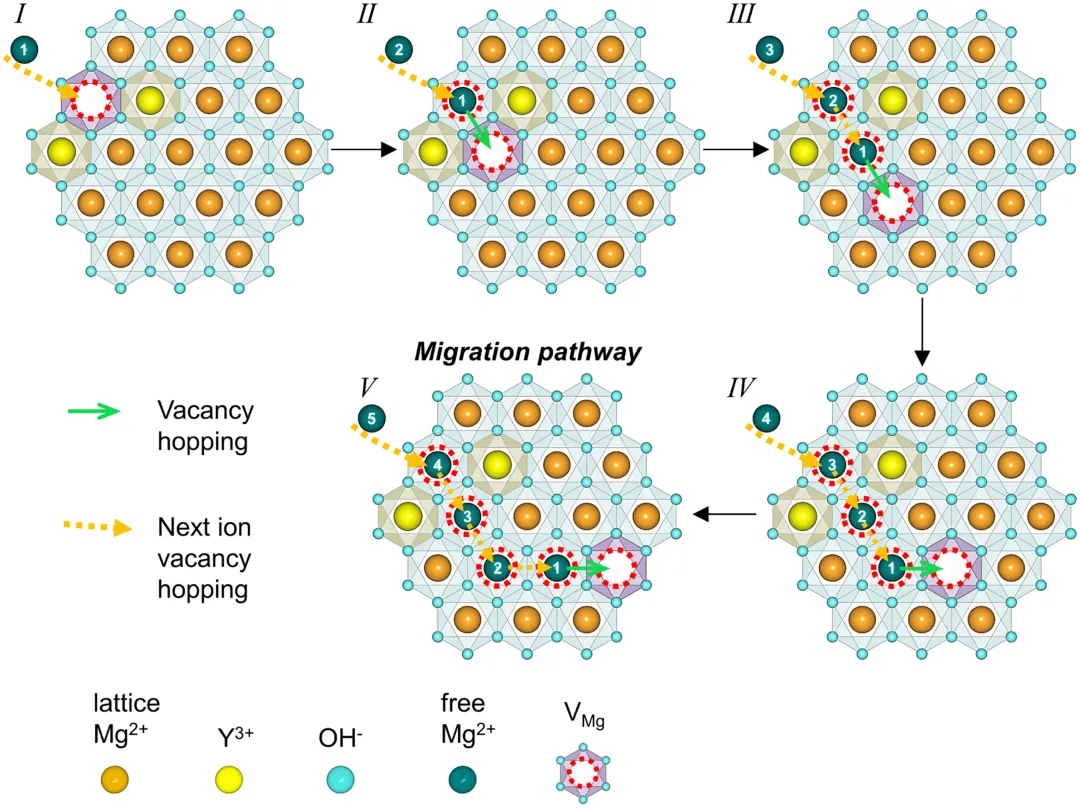

圖12 放電產(chǎn)物的XRD精修結(jié)果（2.5 mA cm?²，10小時）： (a) WC520合金；(b) FC520合金；(c) Mg?Y?(OH)?中陽離子空位占比；(d) 含空位的晶體結(jié)構(gòu)模型。

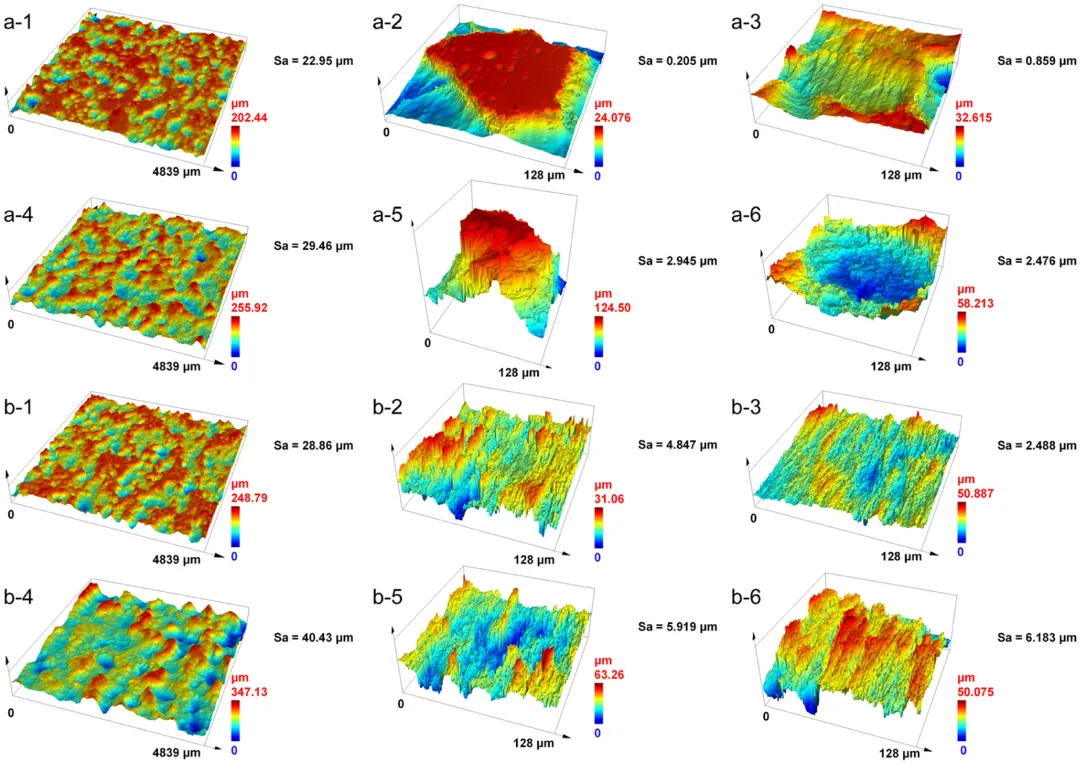

圖13 放電5小時和10小時的CLSM三維表面形貌： (a-1–a-6) WC520合金；(b-1–b-6) FC520合金。

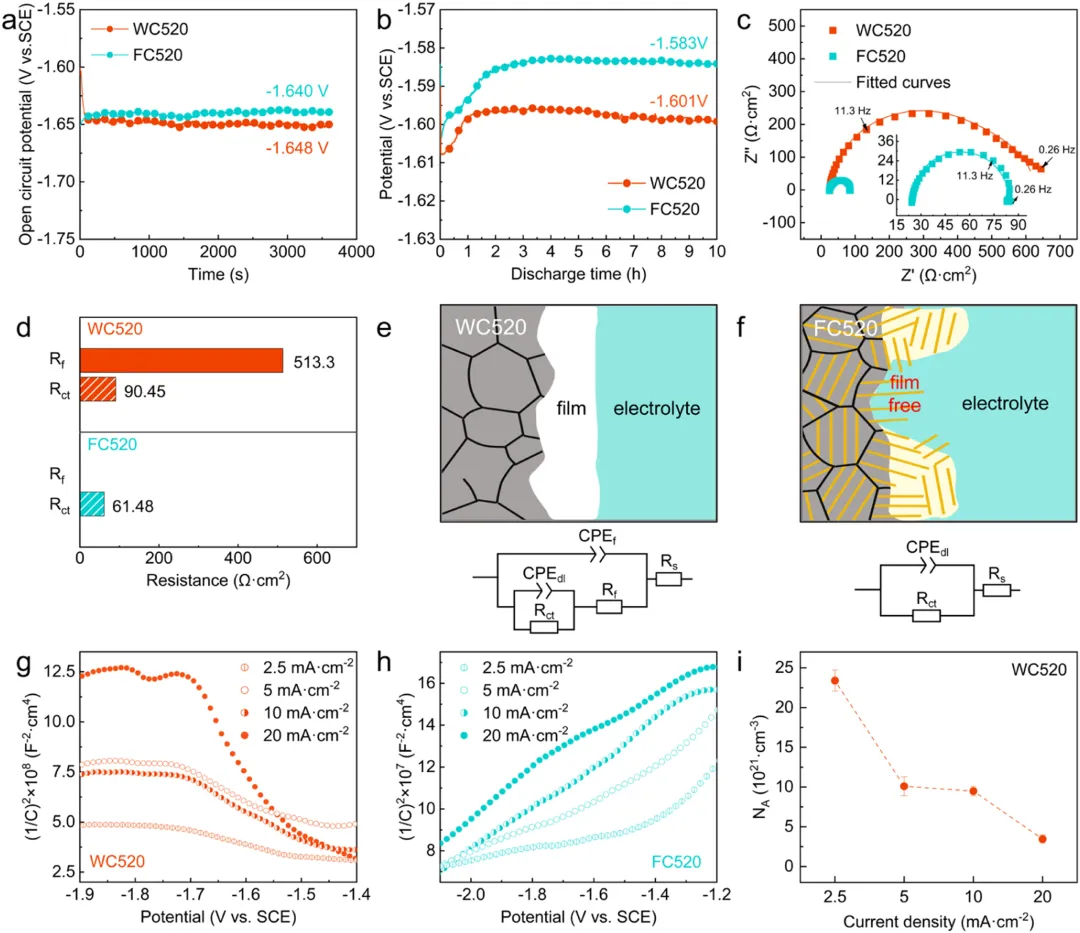

圖14 (a) 開路電位；(b) 2.5 mA cm?²半電池放電曲線；(c) 放電后的EIS圖譜；(d) 擬合的電荷轉(zhuǎn)移電阻（R??）和膜電阻（R_f）；(e, f) 等效電路及放電過程示意圖；(g, h) 放電后的Mott-Schottky曲線；(i) WC520合金在不同電流密度下的受主載流子濃度。

哈爾濱工程大學(xué)張景懷教授(課題組)主要從事鎂合金微結(jié)構(gòu)調(diào)控發(fā)展高性能鎂合金應(yīng)用基礎(chǔ)研究，涉及不同尺度微觀結(jié)構(gòu)表征，強度、塑性/成形性、耐蝕、放電等性能及其協(xié)同提升。主持和參與國家自然科學(xué)基金、國家重點研發(fā)計劃、領(lǐng)域基金重點項目等10余項國家級項目；近年來在Nature Communications、Acta Materialia、International Journal of Plasticity、Journal of Materials Science & Technology、Corrosion Science、Scripta Materialia等發(fā)表SCI學(xué)術(shù)論文170余篇，已引用8800余次，單篇最高引用700余次，16篇入選ESI熱點/高被引論文，連續(xù)5年入選全球前2%頂尖科學(xué)家榜單。
