我們知道，待涂表面如果鹽含量過(guò)高，極易造成涂層起泡和失效。因而，很多標(biāo)準(zhǔn)都對(duì)涂覆防護(hù)涂料前鋼材表面的可溶性鹽含量做出了限量規(guī)定。如PSPC（船舶專用海水壓載艙和散貨船雙舷側(cè)處所保護(hù)涂層性能標(biāo)準(zhǔn)）以及原油油船貨油艙保護(hù)涂層性能標(biāo)準(zhǔn)均強(qiáng)制性要求：依據(jù)ISO8502-9電導(dǎo)率測(cè)定，水溶性鹽（相當(dāng)于氯化鈉）表面濃度≤ 50 mg/m2。此外，有一些技術(shù)規(guī)格書(shū)也會(huì)要求進(jìn)行此項(xiàng)檢測(cè)。因而，掌握此項(xiàng)檢測(cè)方法也很重要。

該檢測(cè)方法是基于以下標(biāo)準(zhǔn)：

ISO 8502-6（GB/T18570.6）涂覆涂料前鋼材表面處-表面清潔度的評(píng)定試驗(yàn)-第6部分：可溶性雜質(zhì)的取樣- Bresle法

ISO 8502-9（GB/T18570.9）涂覆涂料前鋼材表面處-表面清潔度的評(píng)定試驗(yàn)-第9部分：水溶性鹽的現(xiàn)場(chǎng)導(dǎo)電率測(cè)定法

1.檢測(cè)所用的儀器和材料

1.1.導(dǎo)電率檢測(cè)儀；

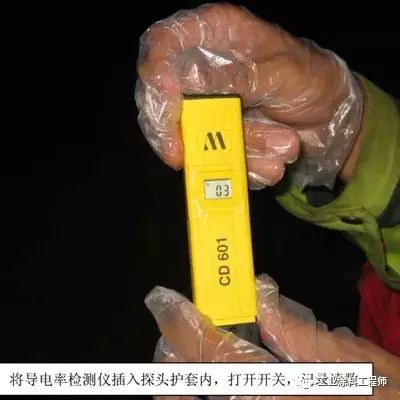

注：一定先要了解一下你手中的導(dǎo)電率檢測(cè)儀。早期的導(dǎo)電率檢測(cè)儀有一個(gè)加了護(hù)套的探頭（如下圖CD601型），測(cè)量時(shí)需將探頭完全浸沒(méi)在溶液中，取水量要能滿足該型導(dǎo)電率檢測(cè)儀的使用要求（可能需要10ml或20ml）。ISO 8502-9（GB/T18570.9）中描述的就是使用這種導(dǎo)電率檢測(cè)儀。如下圖：

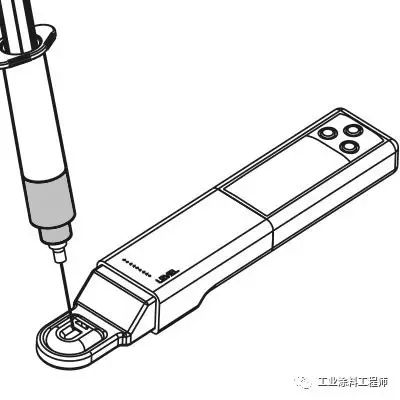

但現(xiàn)在新型的導(dǎo)電率檢測(cè)儀（例如Elcometer 138）上有個(gè)小凹坑，只需極少量的溶液就可以檢測(cè)。如下圖：

1.2.Bresle 取樣貼片，最常用的型號(hào)：A -1250；

1.3.一次性注射器：推薦用：最大針管容量 5ml；針頭直徑 1mm；針頭長(zhǎng)度 50mm；

1.4.一只小燒杯：通常不大于 50ml；

1.5.一次性塑料或橡膠手套；

1.6.一瓶蒸餾水或去離子水；

1.7.一塊跑表或帶秒針的手表；

1.8.一只精度0.5°C 的溫度計(jì)（如果導(dǎo)電率檢測(cè)儀帶溫度自動(dòng)補(bǔ)償功能，可不需要）。

2.水的準(zhǔn)備和空白試驗(yàn)

2.1在玻璃燒杯里注入足夠量（導(dǎo)電率檢測(cè)儀能夠操作）的蒸餾水或去離子水。根據(jù)導(dǎo)電率檢測(cè)儀的型號(hào)，通常的用水量在 10ml 到 20ml 之間，為了后期計(jì)算方便，盡量采用10ml。

2.2用燒杯里的水將注射器完全注滿，然后再將水全部放回到燒杯中；

2.3將導(dǎo)電率檢測(cè)儀的電極完全浸沒(méi)到燒杯中的水里，并且輕輕攪動(dòng)；

2.4讀取導(dǎo)電率檢測(cè)儀屏幕上顯示的數(shù)據(jù)d1；

2.5導(dǎo)電率檢測(cè)儀待用。

注：如果是上文提到的后一種導(dǎo)電率檢測(cè)儀（例如Elcometer 138），將注射器中的水滴到凹坑中即可檢測(cè)d1。但建議還是按上述標(biāo)準(zhǔn)要求做。只是2.3條改為用注射器從燒杯中吸取水，滴到導(dǎo)電率檢測(cè)儀的凹坑中檢測(cè)d1。

3.表面鹽分的提取

3.1 取一片Bresle取樣貼片（多用A -1250），去掉保護(hù)紙，并取出中心處沖壓掉的泡沫材料。

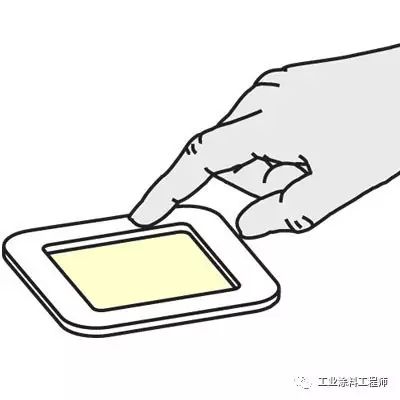

3.2  將取樣貼片粘到測(cè)試表面，中間彈性膜與測(cè)試表面之間的空腔內(nèi)要盡量減少空氣的留存，然后壓緊四周的粘結(jié)處。

3.3  在保證取樣試片貼牢以后，用注射器在燒杯中吸取 3ml（根據(jù) ISO8502-6 的要求：實(shí)驗(yàn)用的水量與貼片型號(hào)和面積有關(guān)，為 2.6 X 10-3ml/mm2±0.6 X 10-3 ml/mm2）的水。

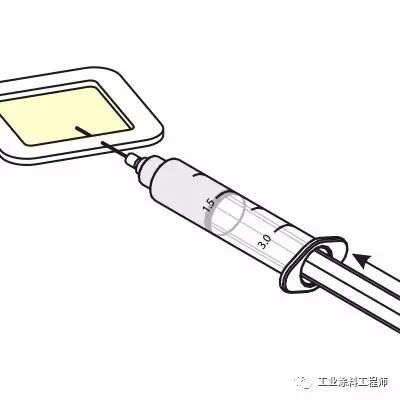

3.4  將注射器針頭從泡沫材料邊緣處插到測(cè)試表面，要避免針頭刺破彈性膜。（如果貼測(cè)試膜片的位置使針頭插入困難，可將注射器針頭彎曲。）

3.5  注入的水要保證潤(rùn)濕整個(gè)測(cè)試表面。

水在測(cè)試膜片空腔內(nèi)保留 1 分鐘。

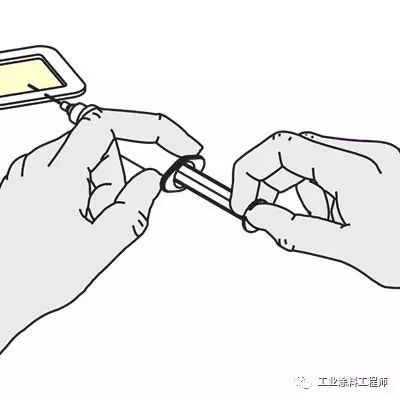

用針管抽空測(cè)試膜片空腔內(nèi)的溶液，不拔出針頭，然后再重新將針管中的溶液注回到測(cè)試膜片空腔內(nèi)。如此循環(huán) 10 次。

3.6  在第10次循環(huán)結(jié)束后，用針管盡可能將測(cè)試膜片空腔內(nèi)的溶液全部抽出，然后回注到原燒杯中，溶液的容量要盡量接近原來(lái)所注入的水的量。

3.7  在整個(gè)抽出和注入的過(guò)程中，沒(méi)有溶液損失是非常重要的。如果溶液有損失或溢出，整個(gè)試驗(yàn)過(guò)程即判為失敗。則試驗(yàn)必須在不同的位置上重新進(jìn)行。

4.導(dǎo)電率檢測(cè)

如果是上面提到的第1種導(dǎo)電率檢測(cè)儀，則將探頭完全浸沒(méi)于燒杯中的溶液里，打開(kāi)導(dǎo)電率檢測(cè)儀開(kāi)關(guān)，記錄讀數(shù)d2。

如果是上面提到的第2種導(dǎo)電率檢測(cè)儀，則可用注射器再?gòu)臒谐槿∩倭咳芤海稳氲絻x器的凹坑內(nèi)，打開(kāi)導(dǎo)電率檢測(cè)儀開(kāi)關(guān)，記錄讀數(shù)d2。

特別注意：導(dǎo)電率的單位是 ?S/cm 還是 mS/m。

5.可溶性鹽表面濃度的計(jì)算

ISO 8502-9（GB/T18570.9）中給出了計(jì)算方法和公式。可是看起來(lái)比較復(fù)雜。我們可以簡(jiǎn)單化。注意電導(dǎo)率d的單位應(yīng)是？S/cm

—如果采用A -1250貼片，燒杯中的用水量為10ml，則可溶性鹽表面濃度（mg/m2）=4 X （d2-d1）。

—如果采用A -1250貼片，燒杯中的用水量為15ml，則可溶性鹽表面濃度（mg/m2）=6 X （d2-d1）。

—如果采用A -1250貼片，燒杯中的用水量為20ml，則可溶性鹽表面濃度（mg/m2）=8 X （d2-d1）。

此項(xiàng)僅供參考：可是如果采用上文提到的第二種導(dǎo)電率測(cè)定儀（例如Elcometer 138），將注射器中的提取液（3ml）直接滴入凹坑中測(cè)得d2（而不是回注到燒杯中后再抽取）。那么，在這種情況下如何計(jì)算可溶性鹽表面濃度？如果采用A -1250貼片，用水量為3ml，則可溶性鹽表面濃度（mg/m2）=1.2 X （d2-d1）。

6.如何分析測(cè)試結(jié)果？

如何判斷測(cè)試結(jié)果是否合格？

首先，要根據(jù)技術(shù)規(guī)格書(shū)的要求。技術(shù)規(guī)格書(shū)中通常有三種方式來(lái)限量：

A、規(guī)定可溶性鹽表面濃度（mg/m2）；

B、規(guī)定導(dǎo)電率（µS/cm）；這種情況下，同時(shí)應(yīng)規(guī)定用水量才有意義。

C、規(guī)定含鹽量（PPM）；這種情況下，同時(shí)應(yīng)規(guī)定用水量才有意義。

其次，根據(jù)相關(guān)標(biāo)準(zhǔn)規(guī)范的要求。例如，PSPC以及貨油艙內(nèi)均要求≤50mg/m2。
