在影視作品中黃金類的題材尤其受人們喜愛，往往會圍繞著一批巨大的黃金進行爭奪，各路人馬紛紛登場，上演了一段段爾虞我詐，愛恨交織的傳奇故事。

在現(xiàn)實生活中也出現(xiàn)過這樣的黃金劫案，只不過使用的方法技術(shù)含量更高，可不像影視作品中那樣打打殺殺。

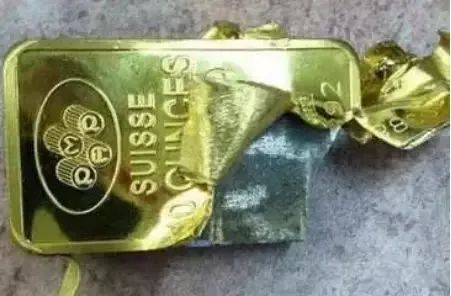

據(jù)報道，有人用黃金做質(zhì)押分別從各個銀行貸款190億，最后發(fā)現(xiàn)這些質(zhì)押的黃金是假黃金，表面是一層黃金而內(nèi)部是摻了鎢，因為鎢的密度與黃金幾乎相等（鎢密度19.35g/cm?  黃金密度19.32g/cm?），所以一般的黃金檢測方法如吊水法，X射線根本測不出來，這些人也就能屢屢得逞。

說到鎢大家也許會陌生，但說到鎢絲應(yīng)該都會知道吧，鎢絲主要應(yīng)用于白熾燈，鹵鎢燈等電光源中。

鎢絲是由金屬鎢制成的，鎢是一種有色金屬，拿在手里有一種沉重的感覺，鎢的密度為每立方厘米20克，與黃金非常接近，這也就是有人用鎢來偽造黃金的原因。

鎢還是一種相當(dāng)脆的金屬，只有當(dāng)它純度很高時才會具有可塑性，還有很大的抗拉強度，不過這些都不是這種金屬的主要特性，要熔化一塊鎢就需要極高的溫度，鎢的熔點在3420攝氏度，這也就是為什么用這種金屬制作白熾燈鎢絲的原因。

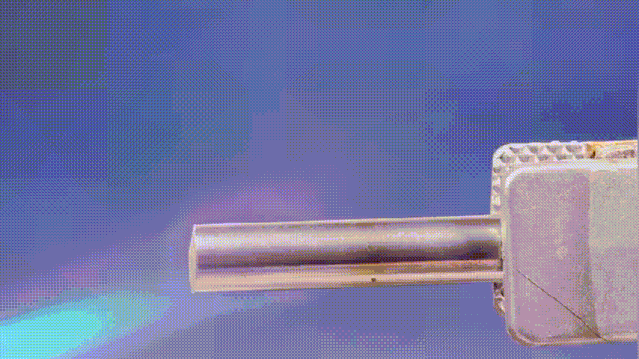

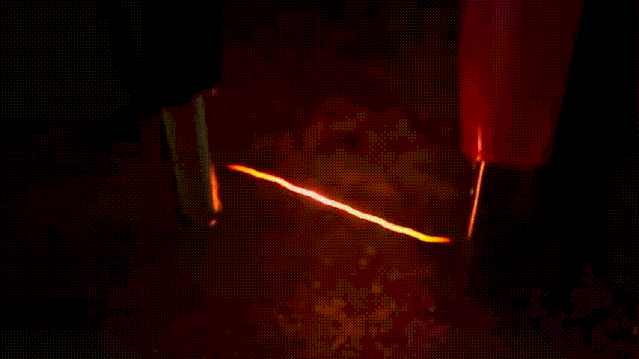

然而如果你在空氣中讓非常細的鎢絲通過電流，它也會由于過熱導(dǎo)致斷裂，從而停止光的產(chǎn)生，這是由于鎢在高溫下氧化，在其表面上產(chǎn)生三氧化鎢，而氧化鎢的熔點僅有不到1500攝氏度。

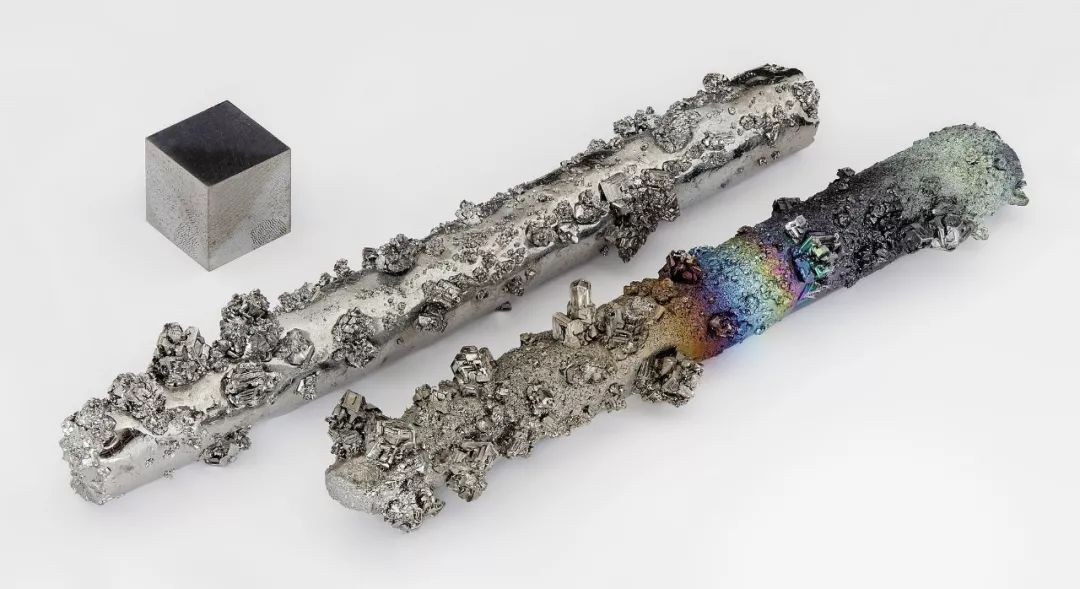

高溫煅燒的鎢會在表面生成美麗的彩色痕跡，這是由于它表面生成的氧化膜的厚度不同所造成的，在燈泡中，我們看到的不是這種美麗的氧化膜，這是因為燈泡中的氧氣已經(jīng)被抽走了，并往燈泡里面充入了氮氣和氬氣的混合物，在不被氧化的情況下，鎢絲可以很長時間發(fā)光。

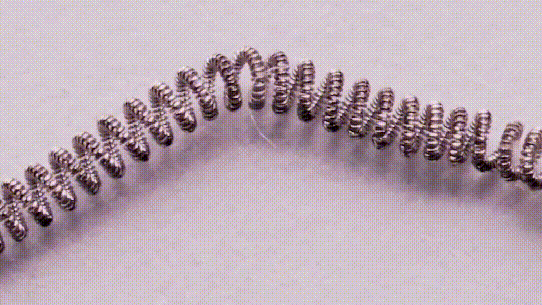

有一個有趣的事情是，當(dāng)你近距離觀察鎢絲時，你可以發(fā)現(xiàn)為什么現(xiàn)在的白熾燈的使用壽命并沒有以前的老舊燈泡使用時間長的原因，在老舊燈泡里，鎢絲的結(jié)構(gòu)是簡單的螺旋，而現(xiàn)在的雙螺旋結(jié)構(gòu)鎢絲更細，這就會使更多的部分厚度不均勻，以至于大大降低了燈泡的使用壽命。

自古以來，人類便用各種物質(zhì)進行燃燒產(chǎn)生光源照明，像石油，天然氣，煤氣等，但這些照明光源的效率都非常低。

最開始電燈泡用碳絲，使用壽命也比較短。直到20世紀初，鎢絲的出現(xiàn)大大提高了發(fā)光效率。1910年第一顆鎢絲燈泡問世。1917年發(fā)明了高溫下不變形的鎢絲。

圖片來源：pixabay

燈泡工業(yè)中對鎢絲的要求非常高，要耐高溫，具有優(yōu)異的高溫抗下垂性能，塑性好，具有良好的導(dǎo)電性能。

現(xiàn)在市場上使用的鎢絲有三類，純鎢絲，摻雜鎢絲和各種合金鎢絲。

純鎢絲根據(jù)其性能可分為糊劑擠壓鎢絲，膠體化鎢絲，延性鎢絲等，只有延性鎢絲的性能較好，使用比較多，其它鎢絲由于易脆的性能，使用較少。

摻雜鎢絲是為了改變純鎢絲在高溫下抗垂性能差，發(fā)光效率低，而研發(fā)的鎢絲，主要是在三氧化鎢中摻雜硅，鋁和鉀，主要用于燈泡和電子管的熱絲。

合金鎢絲主要有鎢錸合金絲，釷鎢錸合金絲，鎢鉬合金絲等，根據(jù)各個合金鎢絲材料的性能不同，使用的地方也不同。

細細的鎢絲是怎么制造出來的

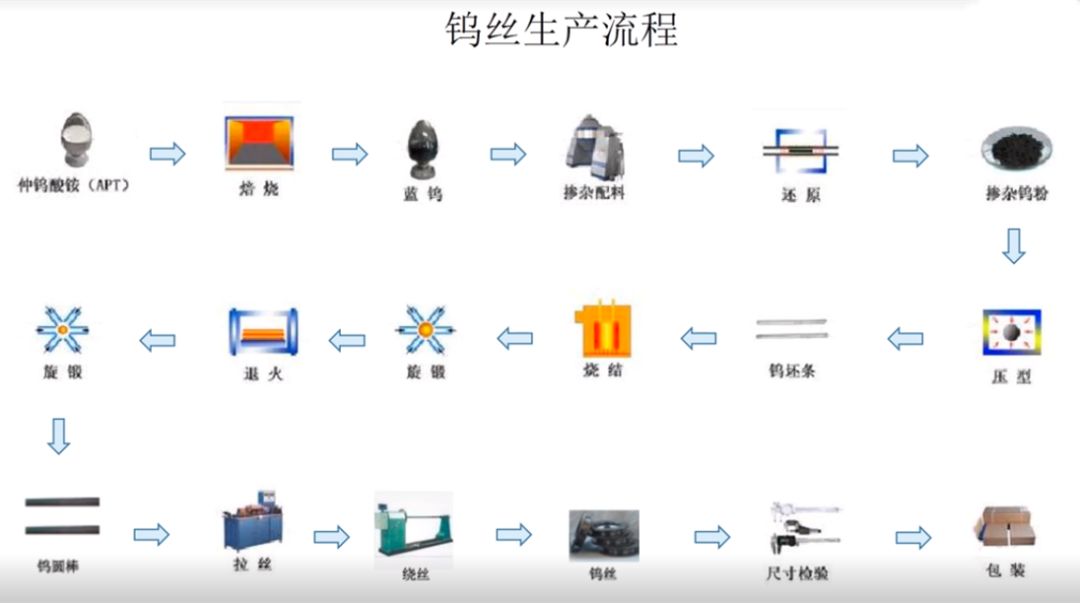

鎢絲的原材料是仲鎢酸銨，是一種白色的晶體，稍熔于水，在近700度的焙燒爐中40分鐘，產(chǎn)出藍色晶體氧化鎢，顆粒在12~19微米。

用于生產(chǎn)鎢粉的原材料，摻雜藍色氧化鎢是針對鎢絲的特殊要求，而摻加鋁，鉀等元素，以增加鎢絲的性能，如抗下垂，增加韌性等。

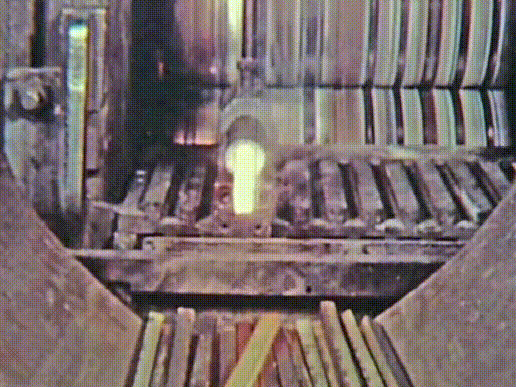

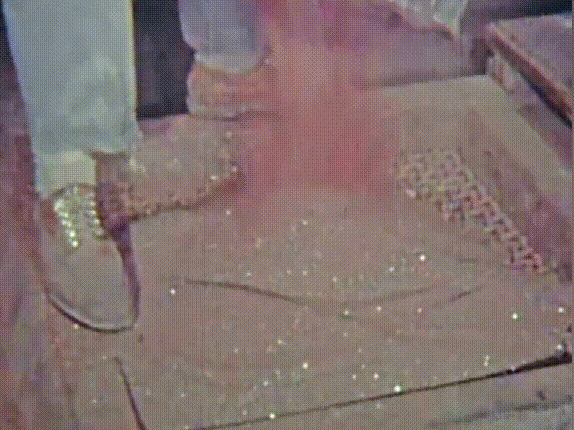

藍色氧化鎢經(jīng)過氫氣還原爐還原成鎢粉，這種鎢粉平均顆粒度在2~5微米，將鎢粉放于模具中，用等靜壓機壓制坯條，將壓制好的鎢坯條放入爐中燒結(jié)，燒結(jié)后鎢條密度一般為17.7g/cm³。

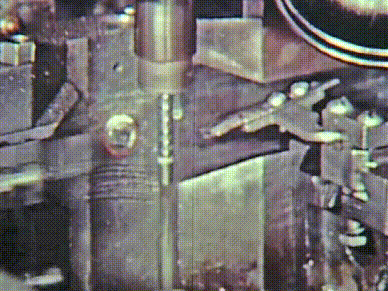

鎢條經(jīng)過旋鍛，變成用于拉絲的圓棒形鎢條，密度在19g/cm³以上，鍛壓鎢條經(jīng)過拉絲后變成鎢絲。

拉絲過程中會加入潤滑劑石墨，鎢絲的規(guī)格直徑在20微米~1毫米，鎢絲用卷盤包裝。

鎢絲除少量用作高溫爐的發(fā)熱材料，電子管的熱子和復(fù)合材料的加強筋等外，絕大部分用于制作各種白熾燈和鹵鎢燈的燈絲，以及氣體放電燈的電極。

現(xiàn)在又有人將鎢絲燈做成了藝術(shù)品，既能照明又增加了藝術(shù)氣息，將鎢絲做成各種復(fù)雜的形狀，通電后燈泡內(nèi)的鎢絲發(fā)熱，燈泡內(nèi)的物品猶如煥發(fā)了生機。

隨著現(xiàn)在科學(xué)技術(shù)的進步，鎢絲燈泡已很少使用，但在那段時間內(nèi)為人類做出了很大的貢獻，以至于在很多場合使用鎢絲燈，增加獨特的復(fù)古氣質(zhì)。
