浸潤是自然界的一種普遍現象，調節材料表面化學組成及表面微觀結構可使其獲得獨特的浸潤性。其中，表面靜態水接觸角≥150°、滾動接觸角≤10°的材料被稱為超疏水材料。這一類材料在抗污、抗腐蝕以及油水分離中具有優秀的特性。近日，美國南佛羅里達大學的馬勝前團隊通過對二維共價有機骨架材料（COFs）孔道進行修飾，制備了超疏水共價有機骨架材料。

    共價有機骨架材料是一類具有結晶性的有機多孔材料，自2005年第一個共價有機骨架材料報道以來，其構筑策略已得到廣泛的研究。但是，共價有機骨架材料孔道表面超疏水性能的設計還處于襁褓階段。可以預計的是，具有超疏水性能的共價有機骨架材料在能源、環境以及健康領域具有廣闊的應用前景。

    為此，馬勝前團隊首先以1,3,5-三（4-氨基苯基）苯和1,4-二醛基-2,5-二乙烯基苯作為構筑單元合成了孔壁乙烯基功能化的COF材料，隨后設計通過巰基-烯烴點擊反應（thiol-ene click reaction）將1H,1H,2H,2H-全氟十二烷硫醇嫁接到COF孔道中（圖1）。由于長鏈全氟烷烴具有低表面張力和巰基-烯烴點擊反應的可控性，可以通過調節反應條件使合成的COF既保持原材料的結晶度和比表面積，還可賦予超疏水性。值得一提的是，基于超疏水性，幾乎所有的水溶液，包括無機酸、堿溶液在內都不能浸潤該材料，使其具有極其優異的抗酸堿能力。

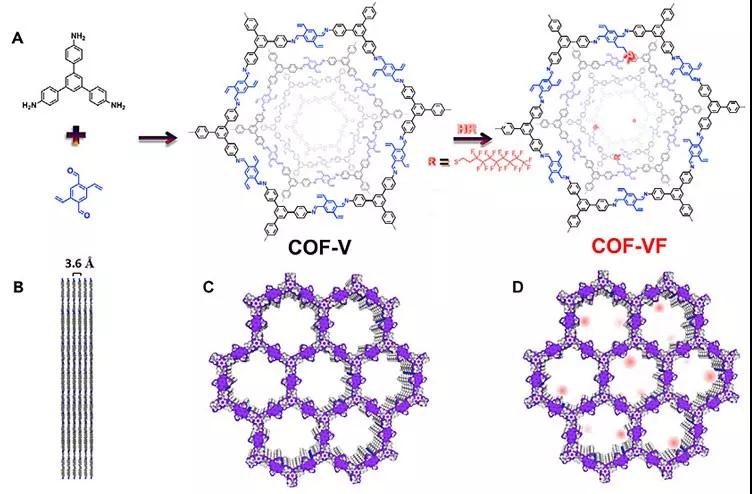

 圖1. 超疏水COF材料COF-VF的合成路線

    該團隊還設計了一系列實驗來探究超疏水COF-VF的實際應用前景。COF-VF可以與許多固體表面結合賦予其疏水性。他們還將COF-VF涂覆在蜜胺泡棉上，得到了COF-VF@foam的復合材料。該材料不僅能高效吸附石油產品，還能有效地吸附氯仿和硝基苯等有毒有機溶劑，并且表現出驚人的吸附能力，其最高吸附能力達到自身重量的142倍，可媲美目前最優異的超疏水材料（圖2）。除此之外，COF-VF@foam還具有快速響應能力，5秒鐘即可達到飽和吸附狀態，吸附完全后通過簡單擠壓就可移除其吸附的油，并且在多次循環使用后，吸附能力依然處在最佳狀態，意味著COF-VF@foam在污水處理方面具有高效且經濟的應用前景。該團隊隨后還研究了COF-VF制備磁性微流體的可能性，他們將COF-VF包覆在0.1 mL含有Fe3O4 （2 wt%）水的表面，得到了具有磁性的液體彈珠。該磁性液體彈珠具有穩定的機械性能，是設計制造微流體設備的一種具有應用前景的材料（圖3）。

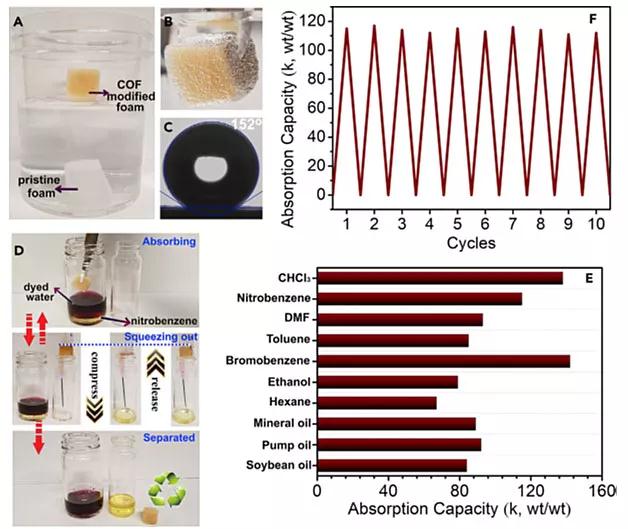

圖2. （a）放置在水中的COF-VF@foam（黃色）以及蜜胺泡棉（白色）；（b）壓入水中的COF-VF@foam；（c）COF-VF@foam表面靜態水接觸角；（d）COF-VF@foam可用于分離沉在水底的硝基苯；（e）COF-VF@foam對多種有機溶劑及油的吸附能力（以增加質量比計算）；（f）吸附硝基苯的循環實驗。

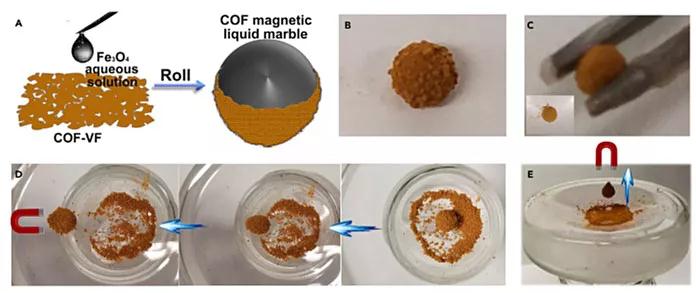

圖3.（a）制備COF磁性液體彈珠的示意圖；（b）用0.1 mL含Fe3O4水溶液制備的COF磁性液體彈珠和（c）用鑷子拾取COF磁性液體彈珠的實物圖；（d）COF磁性液體彈珠在水平及（e）豎直方向的磁性測試。

    COF-VF的成功制備證實了共價有機骨架材料孔道修飾的巨大潛力，同時COF-VF@foam在吸附有機溶劑能力方面展現出優異的性能，為孔道修飾后的共價有機骨架材料如何與其他材料結合，發揮特異性能提供了新的思路。這一成果近期發表在Chem 上，文章的第一作者是孫琦博士。

    該論文作者為：Qi Sun, Briana Aguila, Jason A. Perman, Taylor Butts, Feng-Shou Xiao, Shengqian Ma

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網官方 QQ群：140808414
