{首页主词},&

新型聚氨酯環保防腐涂料應用

2016-02-23 12:05:50 作者：王學信來源：

亮谷防腐漆是一種堅韌的，具有高分子的質量，易吸收大氣水分固化的聚氨酯涂料，固化后形成了一層具有良好的粘著性和彈性的保護膜，具有耐磨損及耐撞擊性。該涂料可以作為底漆，也可以作為一次性涂料。非上浮型金屬顆粒，能夠完全包覆，并增加表面的牢固度和抗紫外線性能，該涂料具有極佳抗滲透性，能抵御水分、鹽和酸的滲透，耐化學溶劑和酸堿，從而杜絕腐蝕。

聚氨酯環保防腐涂料

1. 性能特點

能自動修復填補涂層表面的任何毛孔及細縫。經自身化學作用后，形成密封性極高的薄膜。超強硬，抗壓度高達46． 8 MPa，所涂表層無需復雜涂前清理便可上漆，并且可以采用刷、滾和噴的方法進行涂覆。可密封多種有害物質如石棉，含鉛漆，甚至與已生銹表面。抗鹽，抗酸，抗腐蝕，抗紫外線，經ASTM 驗證為A 級防火涂料，可預防霉菌滋生，通過美國農業部等多個國際機構認證，適用范圍: 鋼鐵，鋁鐵，混凝土，木材，玻璃纖維，磚墻，含鉛涂料表層等等。亮谷環保防腐漆可以有效對石棉基和石墨基以及鉛等有害健康的微粒和塵埃進行包覆和封裝，防止污染物擴散。是一種無污染溶劑型揮發性涂料。目前使用的一般防銹漆在干后的表面抗張強度僅為4. 1 ～ 5. 5MPa，銹蝕過程中會產生高達8. 2 MPa 的壓力，因此銹蝕產生的壓力會將涂料向外推擠產生銹泡，造成涂層脫離基底表面，最后破裂露出銹蝕面，進而使銹蝕面不斷擴大。

而該防腐漆含有特殊的溶劑載體，能夠滲入表面空隙，不但會將所有空隙內的氣體排出，同時自身會產生膨脹，將空隙填充。這一過程使該防腐漆真正成為基體表面的一部分，與之成為一體。

同時該防腐漆特有的吸濕干固性能還可以將漆膜封在蝕坑內的微量潮氣吸收，防止進一步銹蝕。

該防腐漆干固后的表面抗張強度可高達46. 8MPa。銹蝕產生的膨脹力無法破壞漆膜，就能阻止銹蝕的進一步發生。

2. 施工工藝

亮谷環保防腐漆為單組份高滲透性涂料，對基材要求低，除銹至St 等級即可。可使用刷、滾、噴等方式進行涂裝。即可作為底漆也可作為面漆。根據工藝要求，可進行單層或多層涂裝。

2. 1 表面處理

表面必須沒有油污，瀝青，銹蝕，鹽分及其它雜質

(1) 必要時使用一般的油脂去除劑; 使用TSP磷酸三鈉或柑橘類清潔劑清除表面雜質及殘留的油脂去除劑;

(2) 用24 MPa 高壓水槍清洗;

(3) 施工前表面必須完全干燥;

(4) 必須在適當的溫度條件下施工;

(5) 施工表面達到St 標準;

(6) 要在第一層上涂刷第二層，須在第一層還稍微沾手的情況下涂用; 過了這個階段，就必須將表面輕輕打磨，第二層涂裝。

2. 2 使用注意事項

(1) 需要涂裝多少層，每一層的厚度等等，必須參照工程的需要，表面的情況，銹蝕情況而定。

(2) 在施工工程中，溫度必須始終高于露點以上五度。

(3) 在相對濕度高于60%以上，會很快固化，容許在涂裝第二層的時間窗口很小。在相對濕度高于85%的情況下，可以肯定的僅僅一小時或更少的時間容許直接涂裝第二層，當然還要取決于環境溫度。溫度越高，涂料中的溶劑揮發的越快。

最好的情況就是，在第一層已經干燥的可以觸摸時，立即進行下面的涂裝。

(4) 雖然在金屬表面防腐技術的某些領域，中國已具有一定的優勢。但是對于已經銹蝕，尤其在對銹蝕較重的金屬表面進行防腐前仍須進行繁雜的前道預處理。如打磨除銹、甲苯等溶劑除油、噴砂處理等。而除油除銹本身會對環境造成新的污染。使用防腐環保漆進行金屬表面的防腐，最與眾不同的是不需要花費昂貴的、廣泛的和耗時巨大的程序用來預處理被涂刷的表面。也不需要專門涂覆底漆。只需預先經吸塵器或24. 1MPa 高壓清洗機沖刷，確保被涂覆的表面無松散顆粒、碎片、泥土、油性物質或任何形式的殘留物，并等待其干燥即可施工。可降低預處理和底漆的成本。并減少對周邊環境的影響。尤其是石化行業鋼制設備和構件銹蝕后的二次防腐。

3. 傳統防銹涂料與亮谷防銹涂料的比較

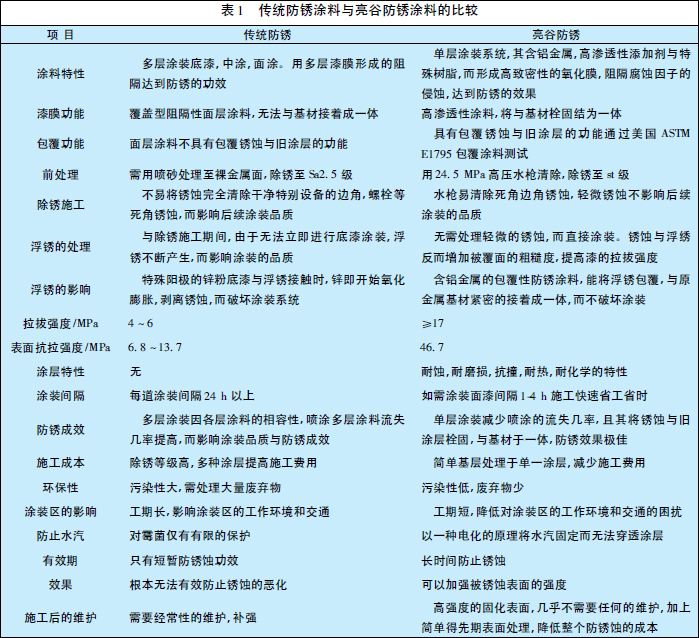

傳統防銹涂料有其優勢和特點，亮谷防銹涂料也有獨到之處，表1 從特性施工效果等很多方面進行了比較，顯示了其差別。

4. 應用

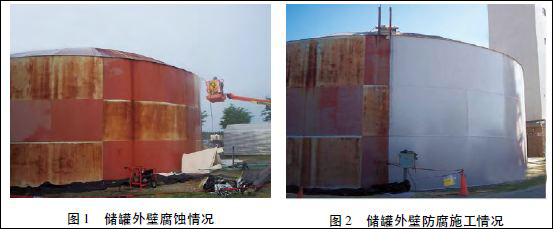

某石油公司5 000 m3 汽油罐外部腐蝕嚴重( 見下圖1,2) ，經過調查選用該涂料，施工過程簡單，只是除去罐體表面的浮銹等，然后噴涂( 見圖2) ，施工完成后，檢驗合格，固化后投入使用，效果良好。5 結語該防腐漆固化后形成了一層具有優越的粘著性和彈性的保護膜，具有耐磨損及耐撞擊性。使用壽命可達十年以上。可廣泛應用在石油開采煉化、海洋石油、火力發電、鐵路運輸、車輛和車輛制造、船舶和造船、廣電鋼塔、水利樞紐、天然氣和石油管道、化工工業、機械制造、軍事裝備等行業的金屬、混凝土、木材、玻璃纖維、磚墻、含鉛涂料的防腐和封裝等。
