1.所謂鹽霧的腐蝕

    腐蝕是材料或其性能在環(huán)境的作用下引起的破壞或變質(zhì)。大多數(shù)的腐蝕發(fā)生在大氣環(huán)境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。鹽霧腐蝕就是一種常見(jiàn)和最有破壞性的大氣腐蝕。這里講的鹽霧是指氯化物的大氣，它的主要腐蝕成分是海洋中的氯化物鹽——氯化鈉，它主要來(lái)源于海洋和內(nèi)地鹽堿地區(qū)。

    鹽霧對(duì)金屬材料表面的腐蝕是由于含有的氯離子穿透金屬表面的氧化層和防護(hù)層與內(nèi)部金屬發(fā)生電化學(xué)反應(yīng)引起的。同時(shí)，氯離子含有一定的水合能，易被吸附在金屬表面的孔隙、裂縫排擠并取代氯化層中的氧，把不溶性的氧化物變成可溶性的氯化物，使鈍化態(tài)表面變成活潑表面。造成對(duì)產(chǎn)品極壞的不良反應(yīng)。

    2.鹽霧試驗(yàn)及與實(shí)際的聯(lián)系

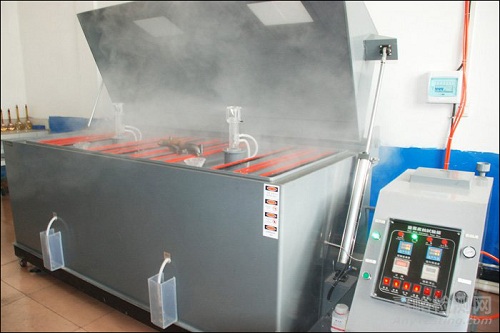

    鹽霧試驗(yàn)是一種主要利用鹽霧試驗(yàn)設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來(lái)考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗(yàn)。它分為二大類，一類為天然環(huán)境暴露試驗(yàn)，另一類為人工加速模擬鹽霧環(huán)境試驗(yàn)。人工模擬鹽霧環(huán)境試驗(yàn)是利用一種具有一定容積空間的試驗(yàn)設(shè)備——鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來(lái)對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。

    它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大大縮短。如在天然暴露環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)，只要24小時(shí)，即可得到相似的結(jié)果。

    3.適用范圍：

    1）鋼鐵表面鍍銅+鎳+鉻或鎳+鉻；

    2）銅或銅合金表面鍍鎳+鉻；

    3）300系列或400系列不銹鋼表面鍍鎳+鉻；

    4）鋁或鋁合金表面鍍銅+鎳+鉻；

    5）鋅合金表面鍍銅+鎳+鉻；

    6）塑膠電鍍件

    4.人工模擬鹽霧試驗(yàn)包括

    1）中性鹽霧試驗(yàn)（NSS試驗(yàn)）是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6～7）作為噴霧用的溶液。試驗(yàn)溫度均取35℃，要求鹽霧的沉降率在1～2ml/80cm?.h之間。

    2）醋酸鹽霧試驗(yàn)（ASS試驗(yàn)）是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來(lái)的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右。

    3）銅鹽加速醋酸鹽霧試驗(yàn)（CASS試驗(yàn)）是國(guó)外新近發(fā)展起來(lái)的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗(yàn)的8倍。

    5.鹽霧試驗(yàn)標(biāo)準(zhǔn)及試驗(yàn)結(jié)果的判定

    A.標(biāo)準(zhǔn)是對(duì)重復(fù)性事物和概述所做的統(tǒng)一規(guī)定。鹽霧試驗(yàn)標(biāo)準(zhǔn)是對(duì)鹽霧試驗(yàn)條件，如溫度、濕度、氯化鈉溶液濃度和PH值等做的明確具體規(guī)定，另外還對(duì)鹽霧試驗(yàn)箱性能提出技術(shù)要求。同種產(chǎn)品采用那種鹽霧試驗(yàn)標(biāo)準(zhǔn)要根據(jù)鹽霧試驗(yàn)的特性和金屬的腐蝕速度及對(duì)鹽霧的敏感程度選擇。

    B.鹽霧試驗(yàn)的目的是為了考核產(chǎn)品或金屬材料的耐鹽霧腐蝕質(zhì)量，而鹽霧試驗(yàn)結(jié)果判定正是對(duì)產(chǎn)品質(zhì)量的宣判，它的判定結(jié)果是否正確合理，是正確衡量產(chǎn)品或金屬抗鹽霧腐蝕質(zhì)量的關(guān)鍵。

    C.鹽霧試驗(yàn)結(jié)果的判定方法有：評(píng)級(jí)判定法、稱重判定法、腐蝕物出現(xiàn)判定法、腐蝕數(shù)據(jù)統(tǒng)計(jì)分析法。

    1）評(píng)級(jí)判定法是把腐蝕面積與總面積之比的百分?jǐn)?shù)按一定的方法劃分成幾個(gè)級(jí)別，以某一個(gè)級(jí)別作為合格判定依據(jù)，它適合平板樣品進(jìn)行評(píng)價(jià)；

    2）稱重判定法是通過(guò)對(duì)腐蝕試驗(yàn)前后樣品的重量進(jìn)行稱重的方法，計(jì)算出受腐蝕損失的重量來(lái)對(duì)樣品耐腐蝕質(zhì)量進(jìn)行評(píng)判，它特別適用于對(duì)某種金屬耐腐蝕質(zhì)量進(jìn)行考核；

    3）腐蝕物出現(xiàn)判定法是一種定性的判定法，它以鹽霧腐蝕試驗(yàn)后，產(chǎn)品是否產(chǎn)生腐蝕現(xiàn)象來(lái)對(duì)樣品進(jìn)行判定，一般產(chǎn)品標(biāo)準(zhǔn)中大多采用此方法；腐蝕數(shù)據(jù)統(tǒng)計(jì)分析方法提供了設(shè)計(jì)腐蝕試驗(yàn)、分析腐蝕數(shù)據(jù)、確定腐蝕數(shù)據(jù)的置信度的方法，它主要用于分析、統(tǒng)計(jì)腐蝕情況，而不是具體用于某一具體產(chǎn)品的質(zhì)量判定。





責(zé)任編輯：王元

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-801
郵箱：ecorr_org@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
