緒論

    涂料是由在樹脂中混合顏料及機能性添加劑混合制造而成。在建筑、汽車、船舶、機械、工業用的涂料種類超過2000 多種，適用在廣泛的產業中。如美國、德國、日本等技術先進的國家的產品中因生產顏料、表面改質、控制物性來開發出高附加值的產品。如添加鋁合金，從而提高防腐性能，在防腐涂料中添加銅粉末，添加硅提高涂料的耐久性、耐磨性、耐腐性，以及添加鋅粉提高涂料防腐性能等。

    最近隨著納米技術（Nano technology）的發展，納米性填料被越來越多的運用到開發導電性、耐熱性的特殊涂料中。

    除了填料的尺寸大小對物理性能具有影響外，其形狀也有很大的影響，粉末型、纖維型、板型等不同形態的填料決定了產品的性能與價格。在目的性特性化產品內，特別是對應發生流體的空洞現象（cavitation）而適用富有內磨蝕性納米填料的美國 A 公司和英國 B 公司的產品以高價占據全球市場，因此國產型產品的生產迫在眉睫。

    氣蝕磨蝕是指船舶、機械等裝置，由于一定的空蝕現象導致材料表面的磨損與腐蝕。如碳鋼材料及相關的水工建筑由于空蝕現象導致材料表面破損、破壞從而同時加快腐蝕（4，5）。耐空蝕涂料適用在船舶、泵、海洋構造物、大型機械設備等多種部分或在整個市場上大規模的產業鏈是功能性船舶類的涂料市場。特別是由于最近的船舶的超大型化、航行速度增加、螺旋槳大型化的趨勢，螺旋槳的荷重增加，高速的螺旋槳尾流的壓力急降而產生空蝕現象。為了防止這類現象而改造建筑物形態、試用防腐涂料或?qū)嶒炐缘姆治鰯?shù)據，但是目前仍沒有根本地解決該防腐問題的方法。

    耐空蝕涂料的特性是極強的耐磨性，因此需要高彈性樹脂去吸收水射流沖擊表面后形成的能量，表面的聚合物基層脫離時添加混合的無機強化材料來抵御沖擊、提高耐磨及耐久性 。如美國 E 公司用無機物填料結合彈性樹脂并以此為商業化。美國 N 公司利用納米晶須無機物過濾，日本 N 公司對納米填料進行表面改質而制造出聚合物 - 納米合成物 , 并使其分散在樹脂內提升耐久性及耐腐蝕性，韓國 P 公司開發了使用無機硅酸鹽填料的無機類高耐腐蝕涂料與導入玻璃粉末的船舶涂料。近來碳納米管 , 納米石墨 , 石墨烯 , 蒙脫石等納米級填料應用及改善耐磨性的產品被一一開發。

    本 產 品 是 在 NBR（Acrylonitrile-butadiene rubber） 高彈性改性樹脂中添加薄膜型玻璃鱗片制造的高性能耐空蝕的重防腐涂料。為了防止涂料成型后發生龜裂及提高其耐磨性能，對樹脂中玻璃鱗片的厚度進行了優化。開發的產品中玻璃鱗片填料厚度為 100 ~ 200nm, 最佳縱橫比為 200 ~ 300。在水中水射流的壓力環境下微細的厚度變化會使樹脂與玻璃鱗片界面斷裂的可能性增高。由于納米厚度填料的力矩剛性相對較小在界面中發生應力縮減， 降低界面斷裂的可能性。因此在本研究中，可以回避涂層的界面斷裂現象，只最佳的提高耐磨性玻璃鱗片的大小（厚度及長度）、均勻分散樹脂內鱗片填料陣列等來改善對應外部因素的耐磨性功能。

試驗方法及試劑

    1. 涂料制作

    耐空蝕涂料的開發中使用的樹脂、主要材料的成分構成、制作公司如 下 所 示。NBR（Acrylonitrile-butadienerubber） 改性環氧樹脂（韓國國土化學，KR-208）， 玻 璃 鱗 片（ 大 小：100um Glass Flake（UK））， 環 氧 軟 化 劑（Air Products（USA）），顏料 （Glass-flake，膠狀碳酸鈣，二氧化碳，層狀硅酸鹽等陶瓷顏料），氨基硅烷 （Dow Corning（USA））。固化劑聚醚胺和聚酰胺（韓國國土化學），胺類促進劑 （Jeffamine A-399,韓國國土化學 ），消泡劑 （BYK-054, BYK 德國 ），TiO 2 （ 杜邦（USA））。材料均衡攪拌，涂料和固化劑的混合組成如下表一所示。

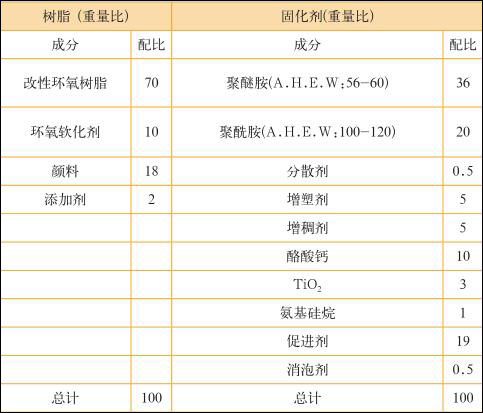

表一 耐空蝕涂料的組成

    2. 涂層制作方法

    為了評價制作的涂料物理性，首先使用涂裝機均勻地在不銹鋼板上涂裝 2mm 厚的涂層。試板在 25℃環境下進行 48小時的干燥后，對涂料的物理性能即引張強度、粘著強度、耐腐性、耐空蝕性進行評價。

    3. 性能測定方法

    性能測定方法按照表二與表三中拉伸剪切強度、粘著強度、附著力、引張強度、表面硬度、空蝕的標準試驗方法實施，以下對于一部分試驗方法進行記載。此外復合鹽水噴霧試驗（耐腐性評價）是根據 NBR 改性環氧樹脂中是否填入納米片來進行的。試驗結果在表三與表四中詳細記載。尤其空蝕試驗試板的表面照片與空蝕試驗后磨損量的測定值按定量化來顯示的。

    （1） 附著強度 （ASTM D4541）

    為了測試附著力使用拉開法附著力測試儀進行了測試。此測試儀的頂鉚器成球形，對測試面蓄拉力且垂直進行拉拔。附著力測試板的一般材料為碳素鋼，其厚度為 3.2mm。真空狀態下去除氣泡和揮發成分后，在粘著面上進行涂覆，一定時間干燥后在完全硬化的狀態下制作試板，并進行了試驗。

    （2）耐磨性 （ASTM D4060）

    使用泰伯磨耗試驗機（Taber Abraser）根據有機涂料的耐磨性測試的標準試驗方法，雖然該試驗方法再現性低，該試驗對于記錄耐磨性的參數有一定的制約，但本研究中還是使用此方法進行了比較空蝕導致磨損的相互關聯性的實驗。

    （3）復合老化循環試驗 （RS KCL 2002 0008,KSM ISO11997-1）

    為了評價研究玻璃鱗片填料對耐腐性的影響，制作出 NBR改性環氧樹脂中填入板狀無機材料的適合或不適合的樣板，如表二所示按階段調定時間、溫度、條件等，1 ～ 4 階段用 1個循環周期反復試驗進行了表面觀察。本實驗進行了 50 個循環周期（300 小時）。

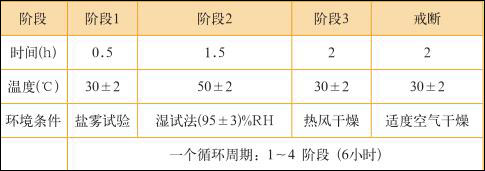

表二 復合老化試驗

    （4）空蝕的測定 （ASTM G32-98 變型 Type）

    對于空蝕的評價方法國內外普遍采用的是 ASTM G32,ASTM G134 和空泡試驗桶方法為主（5）本研究中采用的是具有代表性的 ASTM G32 改型的試驗方法，特別是對試板固定位置進行了調整改善。該試驗原試驗方法為通過振動錘強烈的振動，使涂裝完的試片掉落出來，或根據振動錘的曲折等不同方法對不同結果值進行分析的。但是由于這個方法的可信賴度低，因此開始被大量采用與振動錘隔一段距離后固定試板的改善型評價方法（12，1）。以下圖一為耐空蝕裝置的基本型與改善型的模式圖。

    測試板寬為 20mm，長為 20mm, 厚度為 5mm，材質為304 不銹鋼，并按 2.0±0.1mm 的厚度進行涂裝，20KHz 的振幅震動，50um 的超音波機器裝配在角狀器材（Horn）下 , 開始發射超音波后進行試驗。試驗溶液為蒸餾水，溶液深度最少維持為 100mm 以上，試板浸漬位置的深度為 12±4，試板中心軸 ±5 以內進行安裝。試驗溫度按 25±2℃進行維持。

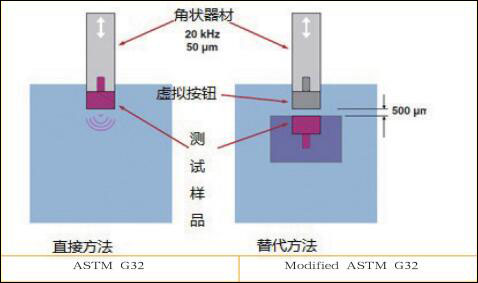

圖一 空蝕試驗方法ASTM G32改良型示意圖

結果與研討

    本實驗根據《含有陶瓷、金屬的樹脂系防水·防蝕涂裝劑》-KSF 4929,《塑料引張?zhí)匦詷藴试囼灧椒ā稟STM D638進行引張強度、伸展率等進行開發產品的物理特性試驗評定。

    試驗結果引張強度 4.8 ~ 6N/ 以上，斷裂伸長率 30% 以上，腐蝕磨耗速度10mm 2 /h以下， 復合循環老化試驗所有結果優秀。

    耐空蝕性能評定結果比先進發達國家產品性能參數高出兩倍以上。具體參數參考表四。

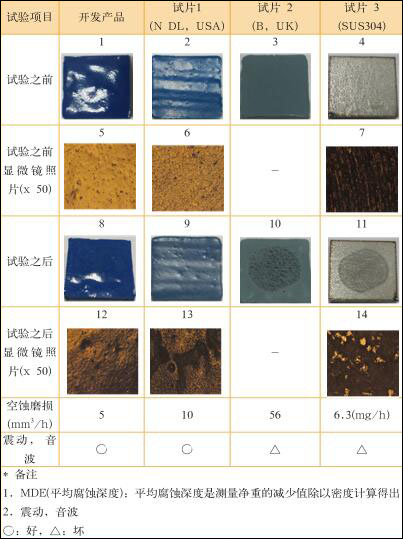

表四 空蝕試驗結果 (ASTM G32-98改良型)

    針對耐空蝕的產品本產品與美國 N 公司進行比較后可以發現各個項目結果均優秀，特別是比較空蝕試驗中的磨損量項中，參數更是高于兩倍以上。開發品的耐腐蝕性評價是根據納米填料有無制作的樣板進行復合鹽水噴霧試驗 （KSM ISO11997-1），未采用玻璃鱗片的樣板在 200 小時后，其表面發生氣泡、生銹、龜裂現象。采用玻璃鱗片則在 300 小時 50 次反復循環試驗后，其表面未發生氣泡、生銹、龜裂現象。

    采用彈性樹脂（NBR）在空蝕試驗中，與其他試板的比較我們可以發現該材料具有可減少噪音的優點。此外可以通過與國外先進的產品、不銹鋼（SUS304）試板空蝕試驗結果可以確認開發品的耐空蝕的優秀性能。特別是顯微鏡觀察所有試板表面并對比，該試驗中每小時空蝕產生的磨耗量數據對比結果相當優越，我們可以確認開發品幾乎沒有因為腐蝕而產生發泡的現象。

    由高彈性 NBR 改性環氧樹脂和薄膜型玻璃鱗片填料組成的此產品是一種為了解決水射流沖擊導致的空蝕磨損的有機物與無機物復合材料，NBR 改性環氧樹脂是一種高彈性的人造樹脂，具有可塑性及耐水性強的特點。特別是該材料與母材的附著力高，具有高彈性，因此硬化時揮發物質及體積收縮比小，具有優秀的機械性能、耐化學性與反應性能。

    此外采用的聚醚胺的固化劑與低粘度樹脂、顏料的混合性強，可塑性、彎曲性、耐沖擊性與耐藥品性優秀，刺激性與氣味弱，還具有非常優秀的附著力。開發品的表面硬度是倒出本身一定的柔軟性來增加耐空蝕性能來降低了材料的硬度而制作的。產品硬度是可隨著 NBR 改性樹脂與聚醚胺、聚酰胺固化劑的調配來調節使用量的因子。

    為了使薄膜型玻璃鱗片在高彈性樹脂中均勻混合，我們在產品中添加偶聯劑使玻璃鱗片幾乎平行排列在涂層中。本產品使用的無機填料-納米大小的玻璃鱗片厚度為0.1～0.2,大小為 20 ～ 30，和現有微米級的填料的涂裝劑進行對比，強度及斷裂伸長率更加優秀，是接近納米級物理性特性的具有耐磨蝕性能的填料。

    因此我們可以論證本產品具有突出的耐腐性及耐空蝕性能。通過圖二所示可以了解到無機納米級填料使腐蝕滲透因子穿透涂層的移動距離變長。

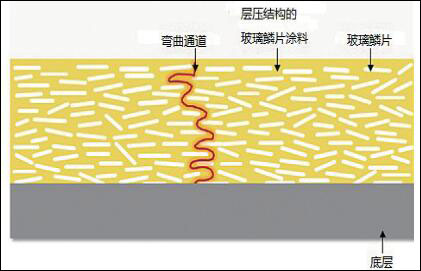

圖二 薄膜型樹脂與玻璃鱗片提高耐空蝕性能示意圖

    納米級板狀型的玻璃鱗片填料在樹脂內均勻排列的工藝上原材料混合、氣泡的產生、粘度極具上升產生的難以控制的流改性、原材料價格等的問題相對較少，因此可以期待與現有產品相比具有較強的價格競爭力。玻璃鱗片與其他顏料相比吸油量不高，投入攪拌后不會使粘度上升，填料在樹脂內部的陣列有效的阻擋了如水、氧等外部因子的滲透。投入量約占樹脂的 5 ~ 10% 時性能最為優秀，10% 以上時，該開發品的機械強度將會變低。

    圖三為電子顯微鏡下的照片，圖四是產品橫截面的照片，我們可以發現板狀型的玻璃鱗片在樹脂內部成層均勻排列，四角形物質為二氧化硅粉末，灰色的為添加的二氧化鈦粉末。

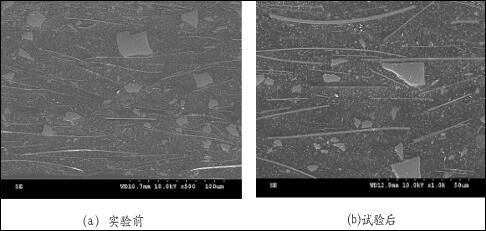

 圖三 電子顯微鏡下的納米玻璃鱗片

圖四 固化后的涂層在24小時蒸餾水浸泡試驗前后的橫截面顯微鏡照片

    一般來說在工藝上雖然存在納米填料均勻混合的難點，但是此產品中的玻璃鱗片被均勻的分散，空蝕現象中水射流對材料表面進行沖擊，而玻璃鱗片填料有效的對沖擊力進行分散從而提升了耐磨性能。此外玻璃鱗片和水射流的直徑相比較大，更有利于分散水射流的沖擊能量。空蝕現象中的水射流直徑大部分為幾十微米到幾納米的較寬范疇，為解決該問題如果采用的玻璃鱗片大小為幾毫米，會產生與彈性樹脂混合困難、涂層表面粗糙、玻璃鱗片容易斷裂，平行分散陣列困難等問題。 此外涂層表面粗糙度越高， 越容易產生磨損腐蝕。

    由此可見本產品采用的板狀玻璃鱗片填料的大小及形狀是最為合適的。通過空蝕試驗中 （ 參照表四 ） 對比試驗韓國國內市場占有率較高的美國產品， 開發品的耐空蝕性能高于其2倍，顯示了其優越性。

    此外在韓國國內類似的相關研究報告顯示，涂裝金屬物質薄膜可以提高耐空蝕性能。其中為了解決在汽機葉輪上發生的空蝕現象，有使用納米復合物質 （Ti-Si-C-N） 形成薄膜層的方法。加熱后 Ni-Al 的薄膜沉積在涂層中，此技術可以運用于提高被涂面的耐空蝕性。雖然金屬類的薄膜涂層可以明顯改善耐空蝕性，但涂層一旦出現裂痕，表面會馬上出現腐蝕現象，此外該材料與其他物質相容性較差，在合成制作上會遇到問題。如果使納米金屬物質沉積法，在被涂面上的薄膜涂層制造時需要調節溫度與壓力，前驅物必須在被涂面上的薄膜中形成，所以對被涂物的大小有制約性，制作成本變高且很大地影響產品的普及化。因此現有經濟性的方法就是采用最適尺寸的無機填料，進行有、無機復合系統制造涂料，去對應耐磨蝕、耐空蝕的要求。韓國在面對發達國家產品主導市場的現況下，需要打破他們的壟斷地位，因此韓國自主研發本土的相關產品是非常急迫的。只使用彈性聚合物作為主料的話，水射流產生的空蝕現象會使局部的彈性體變形，而玻璃鱗片的添加，復合制造成的有、無機涂層可以使水射流的的壓力平行分散，降低涂層的整體壓力，以較少彈性變形提升耐摩蝕效果。

    本產品主要使用改性硅彈性體樹脂，與環氧系列產品對比在光澤度維持、耐候性更加優秀。此外為確保與固化劑的相容性、干燥性、再涂裝后的膜間附著力、引張強度和彈性并緩和 NBR 改性彈性體樹脂。而填料玻璃鱗片的在樹脂內平行分散整列從而提高耐磨蝕性，對空蝕現象發生時強水壓形成隔絕面，有效阻止水、氧等因子的透過。通過試驗證明對比發達國家產品（美國 N 社）此次開發品性能高于兩倍以上。

    進來韓國許多船舶公司試圖對耐空蝕涂料進行開發，但是由于韓國在此領域上的技術瓶頸，期待船舶的特殊部位核心涂料技術可以提高船舶產業的競爭力，現使用的進口產品不僅價格高相對應技術開發難度也大，希望通過本文能夠改善這一現狀。

結論

    此次開發的耐空蝕產品是一種有、無機復合涂料，主要由 NBR（Acrylonitrile-butadien rubber） 性彈性環氧樹脂組成，根據耐空蝕的要求設計，該產品對于水射流的強烈沖擊能力有很好的吸收能力、涂膜形變最小化、減低由空蝕現象材料表面的疲勞度及由于疲勞破壞導致的磨蝕現象。

    此外樹脂內部板狀型納米級無機玻璃鱗片填料對于外部沖擊能力可以進行第二次吸收，盡可能最大的提高了耐磨蝕性能。該復合涂料的板狀型的填料厚度為 0.1 ~ 0.2, 大小為20 ~ 30，縱橫比大約為 200 ~ 300，其強度、斷面延伸率優秀，通過試驗證明納米填料對于耐磨蝕性具有顯著的提升。引張強度 4.8 ~ 6N/ 以上 , 斷面延伸率 30% 以上 , 磨蝕速度 10mm 2 /h以下 , 復合耐老化循環試驗所有的性能優秀。特別是耐空蝕性能與現有發達國家產品對比其性能指數高于兩倍以上。

    無機納米級玻璃鱗片填料提高了機械物理性能，根據最適合的混合比例混合保持優秀的彈性率、引張強度，確保最優秀的耐空蝕性，納米厚度的玻璃鱗片被均勻的分散陣列形成的物理隔絕面，在強水壓下分散沖擊力，提升耐磨性。對于最近大型化、高速化的船舶面對空蝕現象時具有很好的保護作用， 比發達國家同類產品更具優越性。
