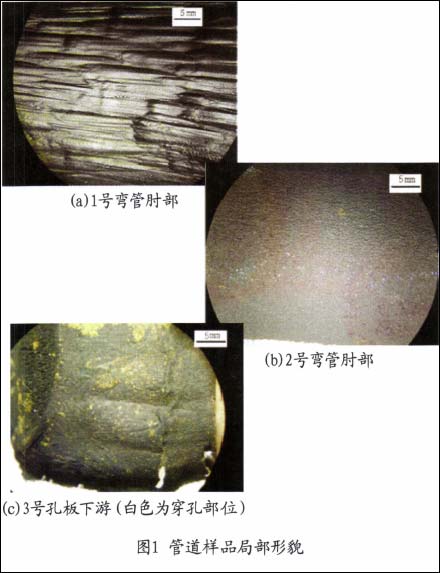

將上述管道樣品沿軸向和周向鋸開并實(shí)測(cè)發(fā)現(xiàn)：1號(hào)彎管嚴(yán)重減薄（約1.5mm），內(nèi)壁黑色發(fā)亮，有尖銳的沖刷痕跡；2號(hào)彎管壁厚輕微減薄（約0.3mm），內(nèi)壁呈暗紅色；3號(hào)節(jié)流孔板在距離焊縫10mm處出現(xiàn)腐蝕穿孔，穿孔附近壁厚減薄明顯且表面粗糙，呈漩渦狀沖刷痕跡。三個(gè)樣品的局部形貌如圖1所示。

　　為了研究上述管道壁厚減薄的原因，進(jìn)行了相關(guān)分析工作。


試驗(yàn)結(jié)果

　　化學(xué)成分分析

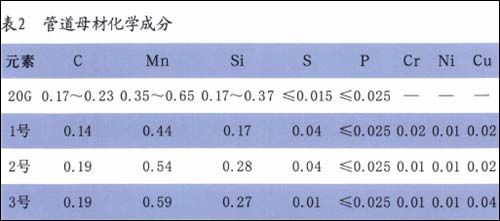

　　采用電感耦合等離子體—原子發(fā)射光譜（ICP—AES）儀和碳、硫?qū)Ｓ梅治鰞x對(duì)上述管道樣品進(jìn)行了化學(xué)成分分析，并與GB5310—2008（高壓鍋爐用無縫鋼管）進(jìn)行比較，結(jié)果如表2所示。可以看出：管道中的Mn、Si、P等元素含量均符合標(biāo)準(zhǔn)的要求，但1號(hào)彎管中C元素含量偏低，s元素含量是國(guó)標(biāo)中限值的兩倍多。2號(hào)彎管中s元素含量也是國(guó)標(biāo)中限值的兩倍多。


 2/4   首頁 上一頁 1 2 3 4 下一頁 尾頁
