今天,小編分享給大家一組材料對比圖,從11個維度分析材料的選用原則,希望對你有所幫助。

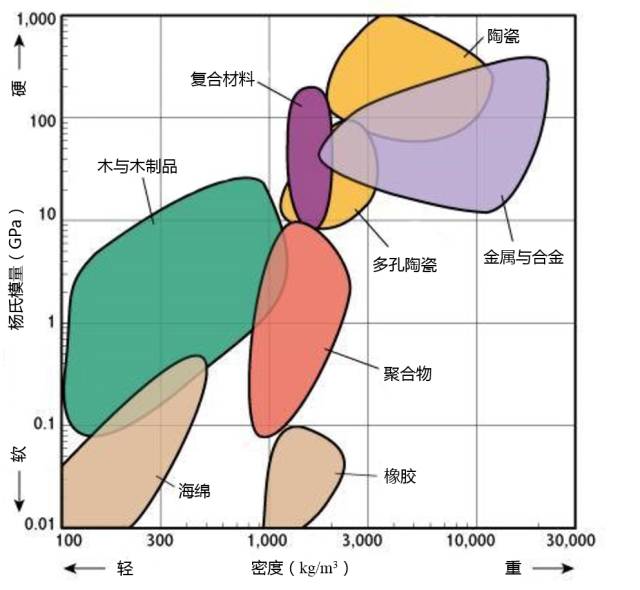

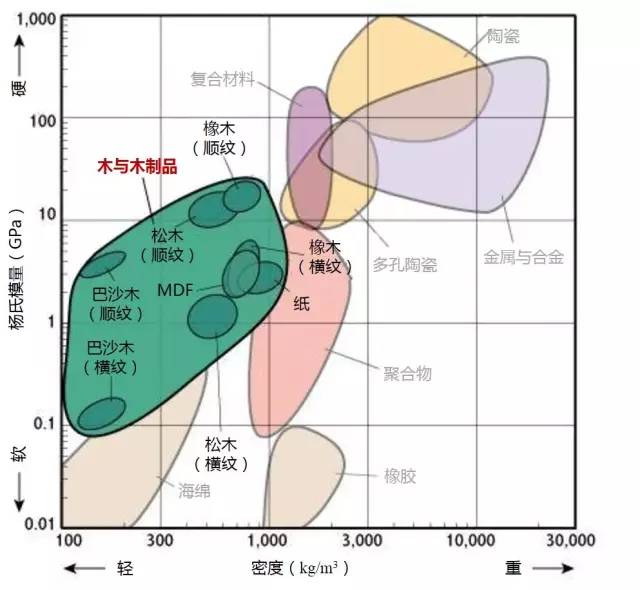

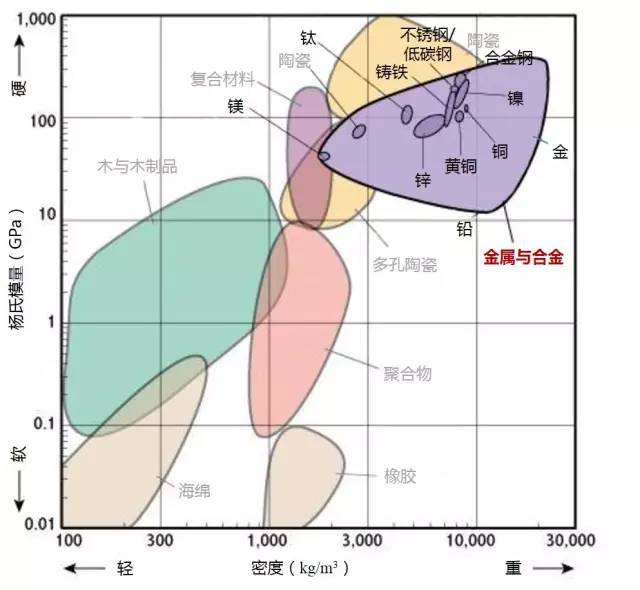

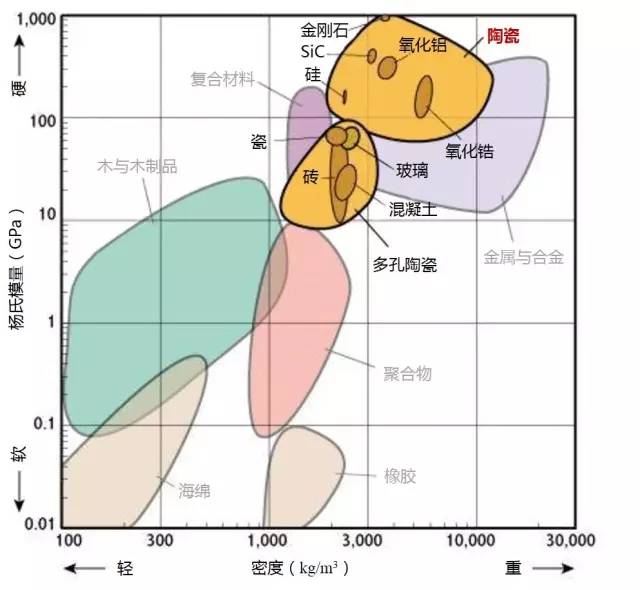

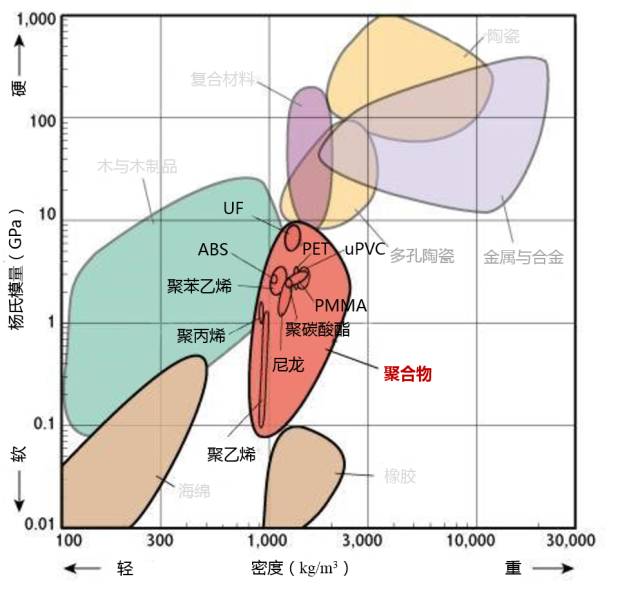

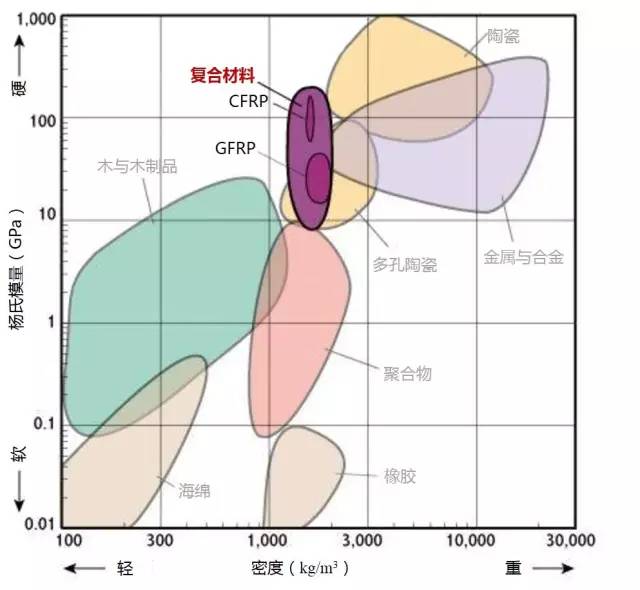

1 楊氏模量-密度
剛性或/和輕質部件選材參考
1.需要較硬的材料時,如頂梁,自行車架等,選擇圖表頂部的材料。
2.需要低密度的材料,如包裝泡沫等,選擇圖表左側的材料。
3.剛性和輕質兼具的材料很難找到,復合材料往往是個不錯的選擇。
楊氏模量(Young‘smodulus),又稱拉伸模量,是彈性模量中最常見的一種。楊氏模量衡量的是一個各向同性彈性體的剛度,與彈性模量是包含關系,除了楊氏模量以外,彈性模量還包括體積模量和剪切模量等。
材料大類
金屬與合金
聚合物
陶瓷
木與木制品
復合材料

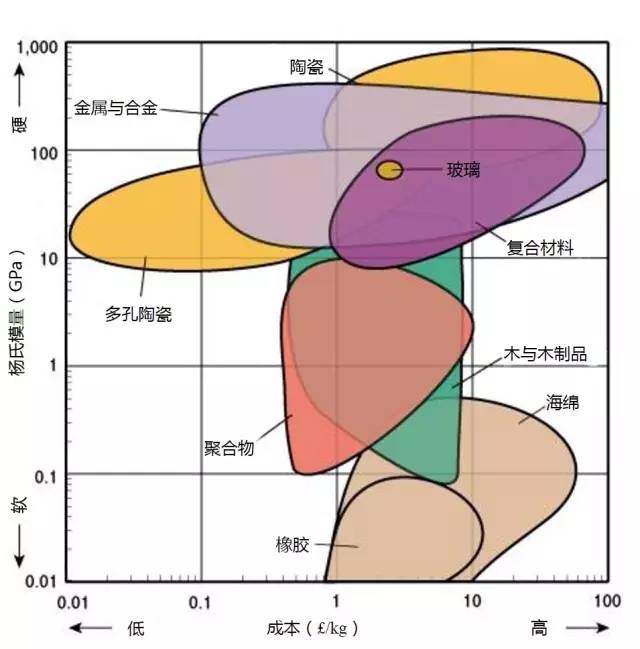

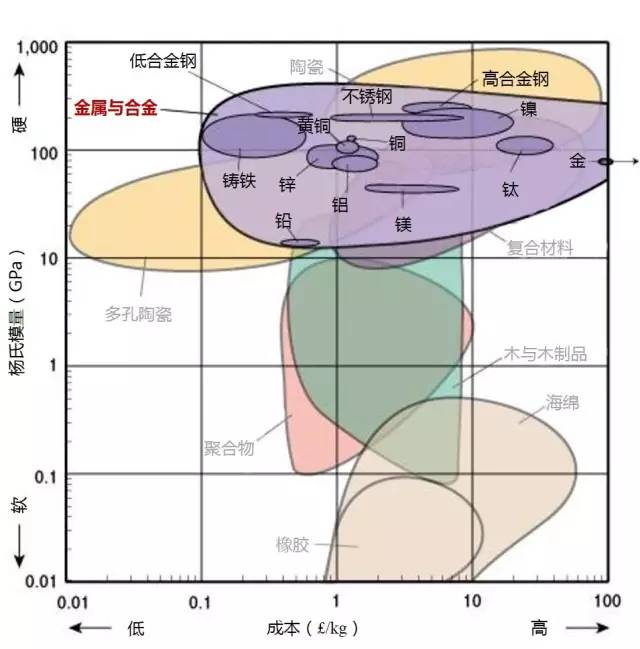

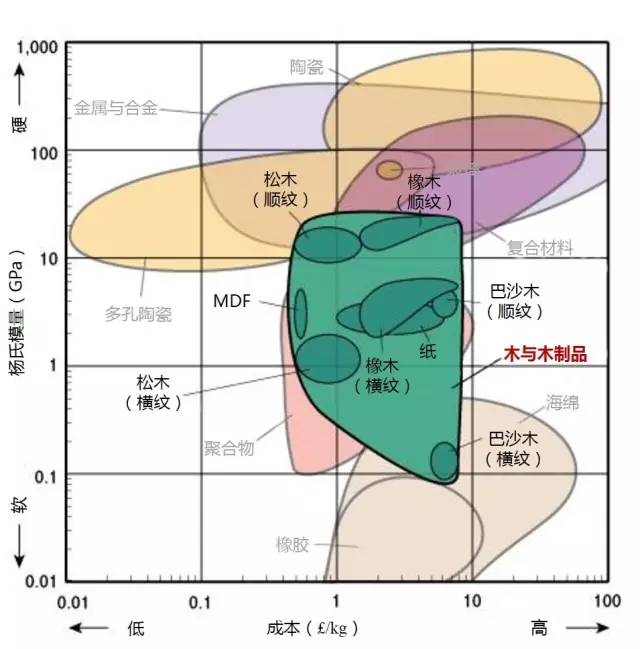

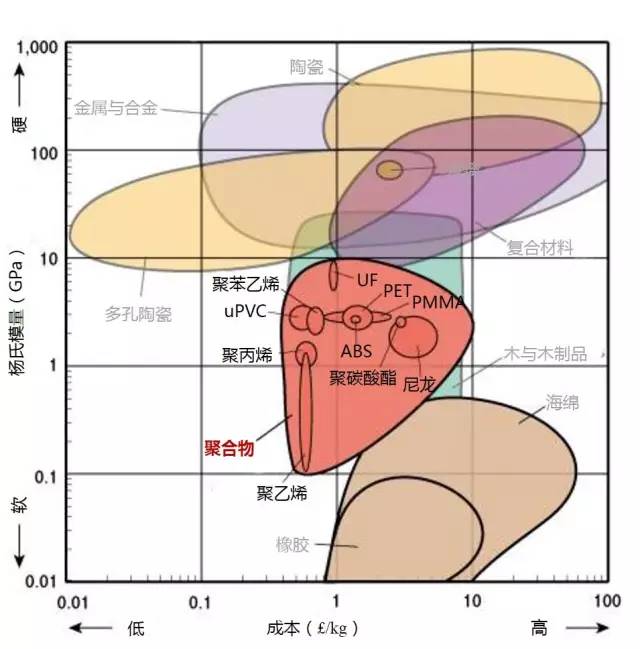

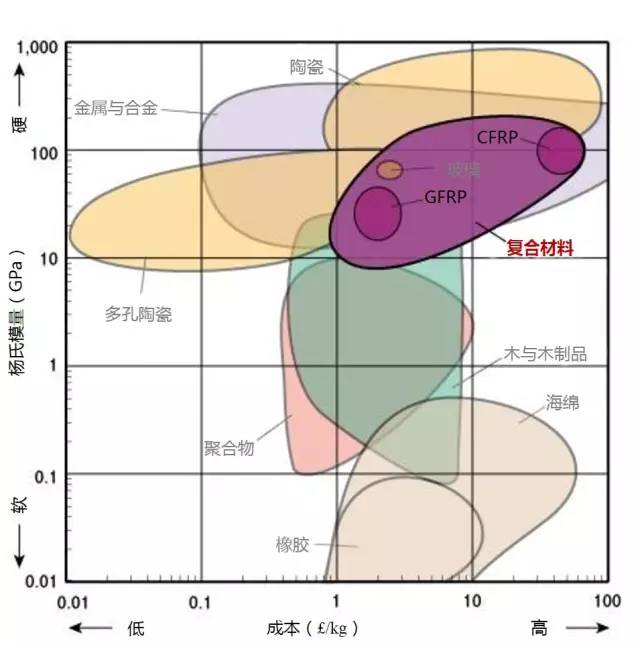

2 楊氏模量-成本
剛性或/和低成本部件選材參考
1.需要較硬的材料時,如頂梁,自行車架等,選擇圖表頂部的材料
2.需要低成本的材料,如包裝泡沫等,選擇圖表左側的材料。
3.需要廉價且堅硬的材料,則選擇圖表左上方的材料,大多為金屬和陶瓷。
材料大類
金屬與合金
聚合物
陶瓷
木與木制品
復合材料

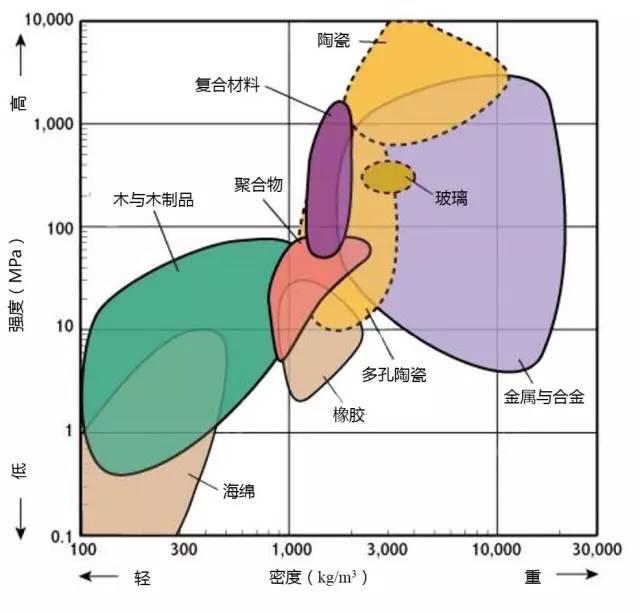

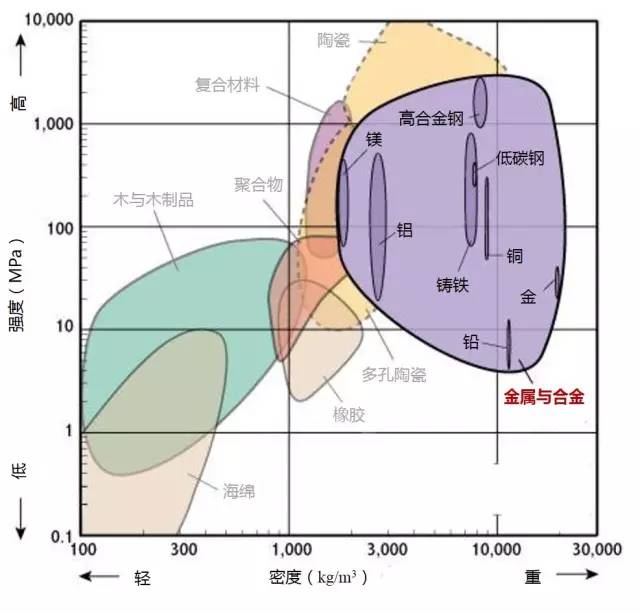

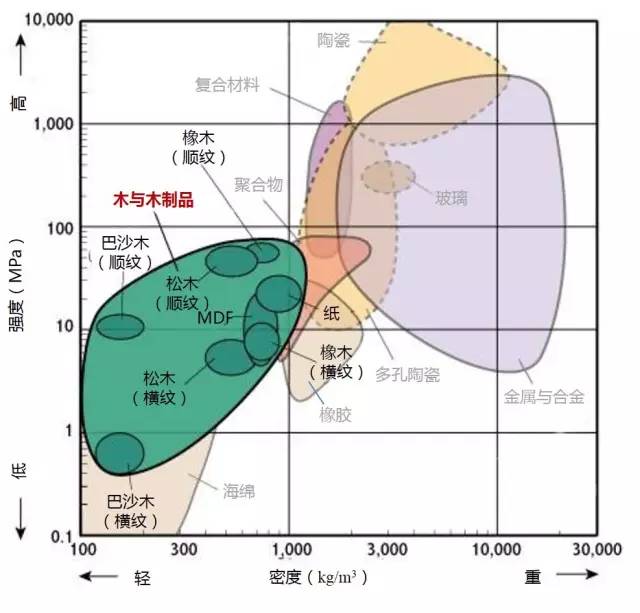

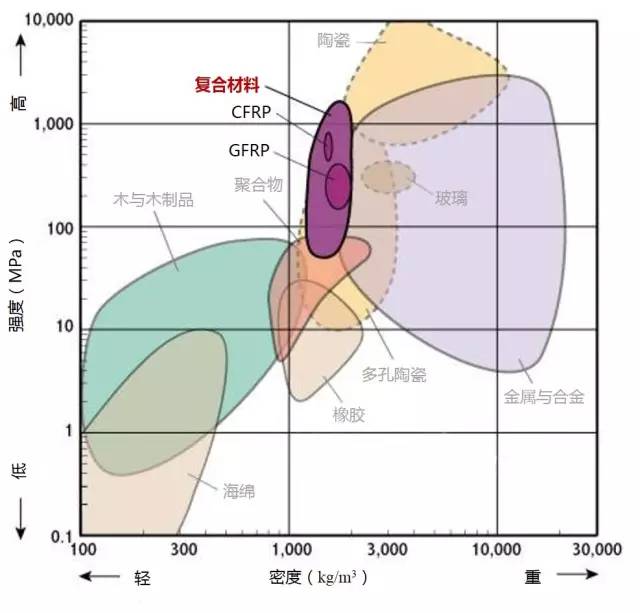

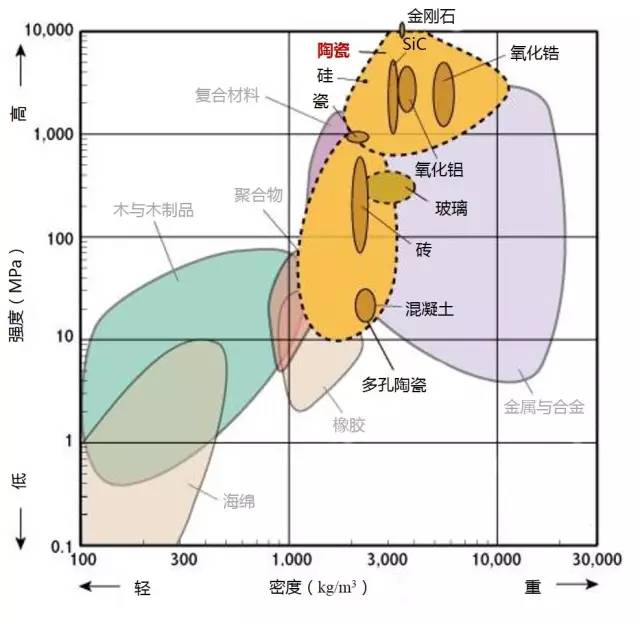

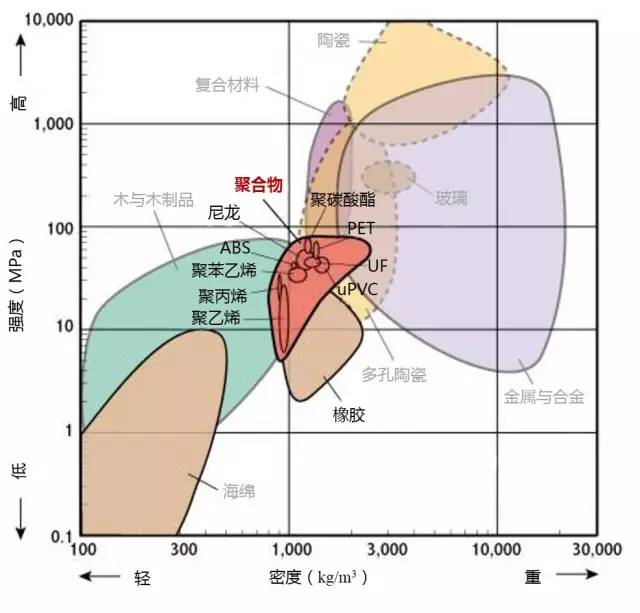

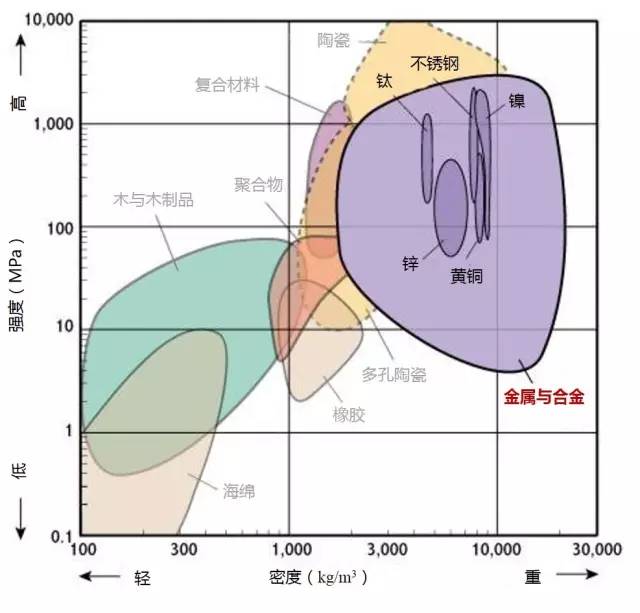

3 強度-密度
高強度或/和低密度部件選材參考
1.下圖標識的強度為拉伸強度,除了陶瓷為抗壓強度。
2.高強度且低密度的材料位于圖形的左上部分。
強度是指零件承受載荷后抵抗發生斷裂或超過容許限度的殘余變形的能力。也就是說,強度是衡量零件本身承載能力(即抵抗失效能力)的重要指標。
材料大類
金屬與合金
聚合物
陶瓷
木與木制品
復合材料

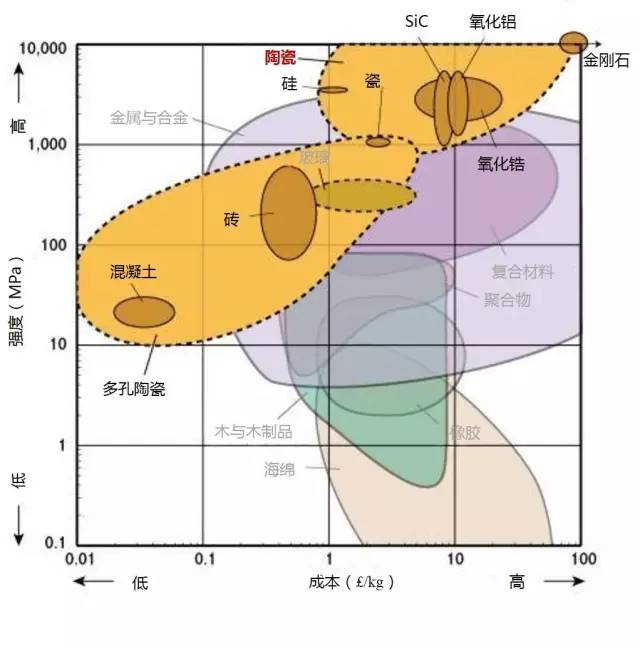

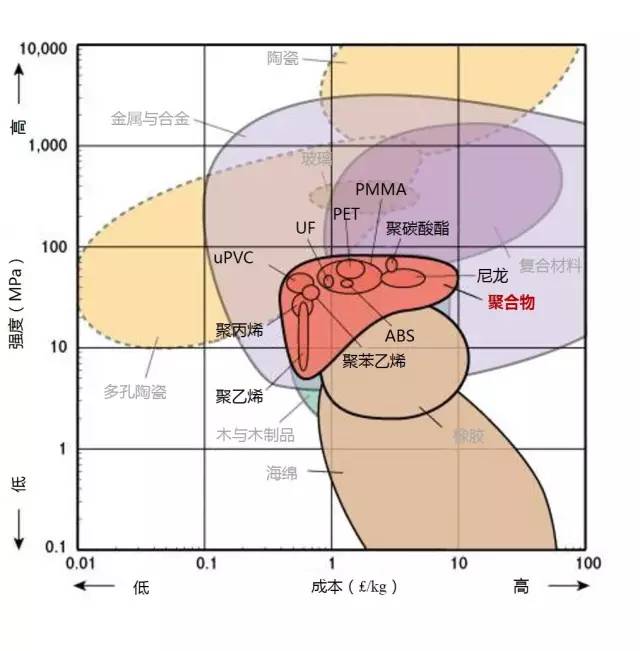

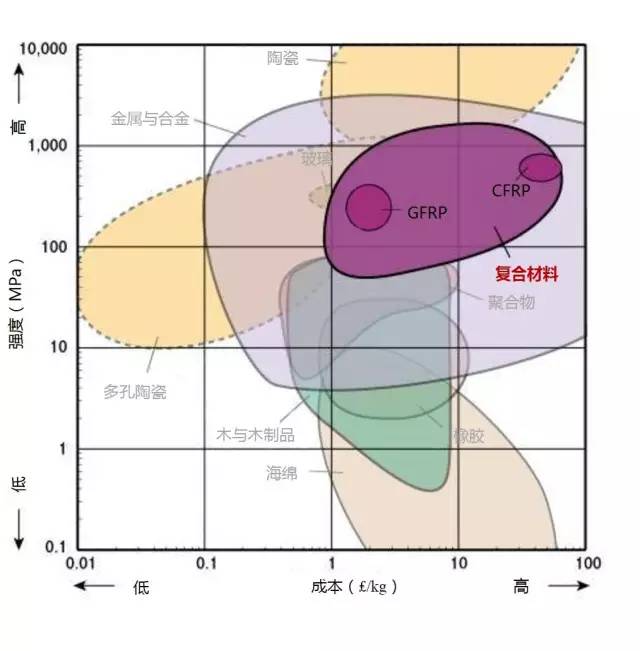

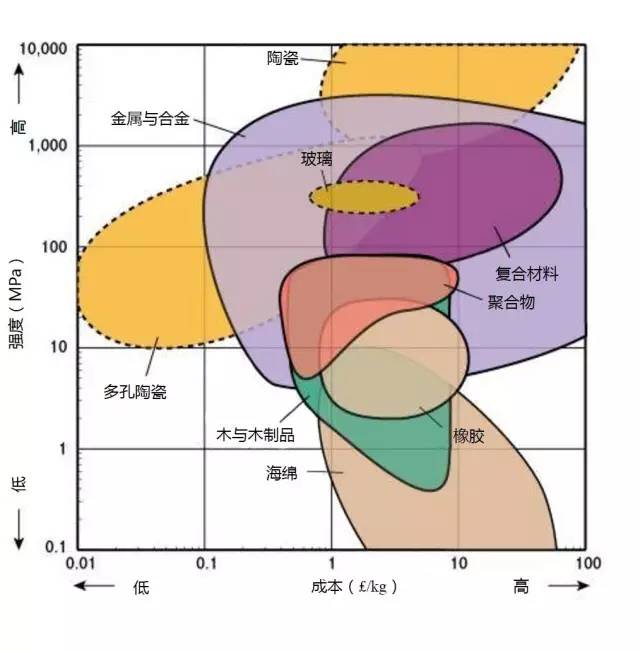

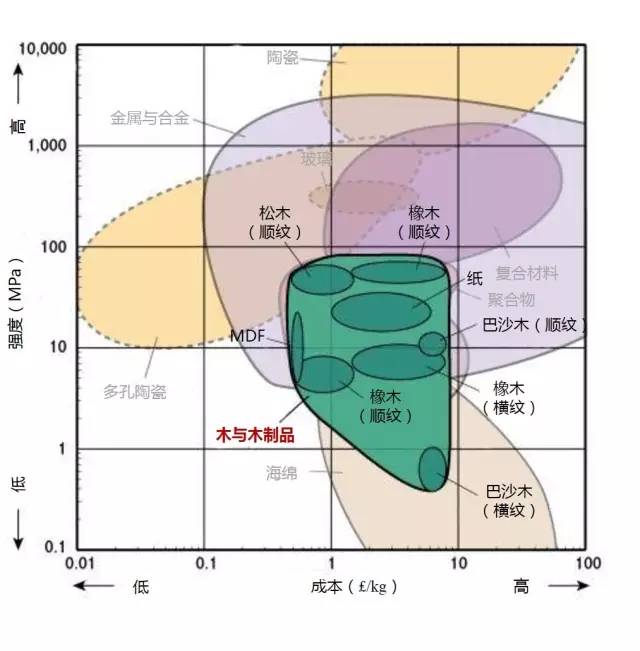

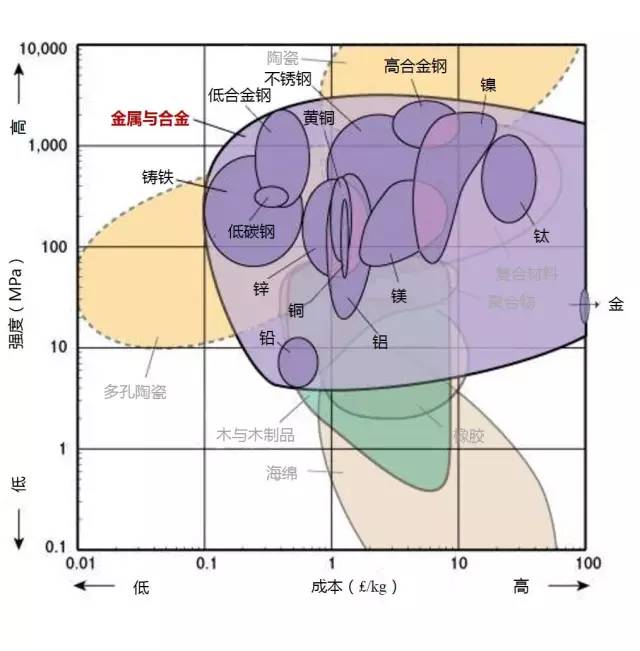

4 強度-成本
高強度或/和低成本部件選材參考
1.下圖標識的強度為拉伸強度,除了陶瓷為抗壓強度。
2.許多應用要求材料具有較高的強度,如螺絲刀、安全帶等,但是他們通常都比較貴,只有極少數的材料能同時滿足強度和成本的要求(左上部分)。
材料大類
金屬與合金
聚合物
陶瓷
木與木制品
復合材料

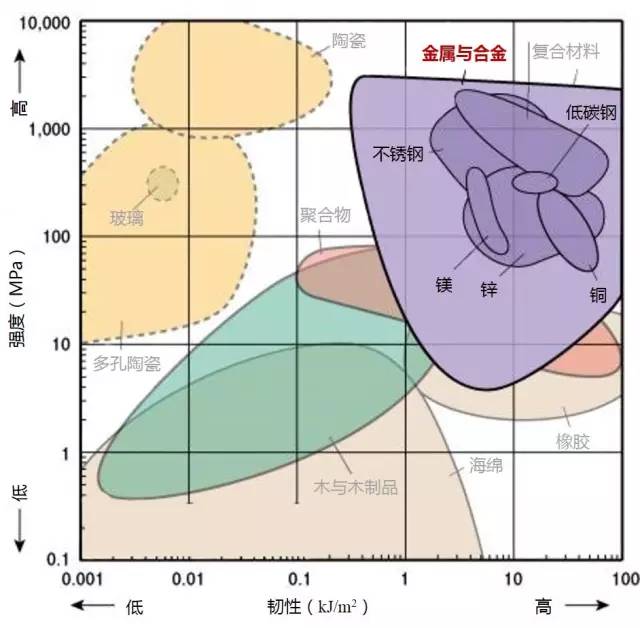

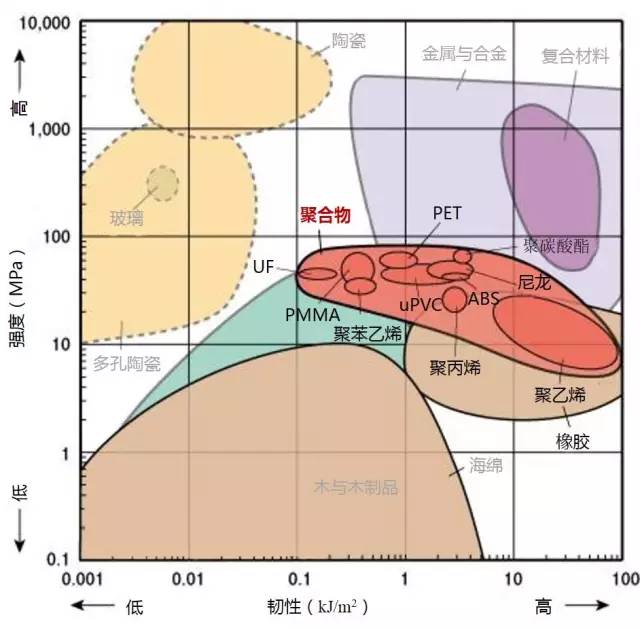

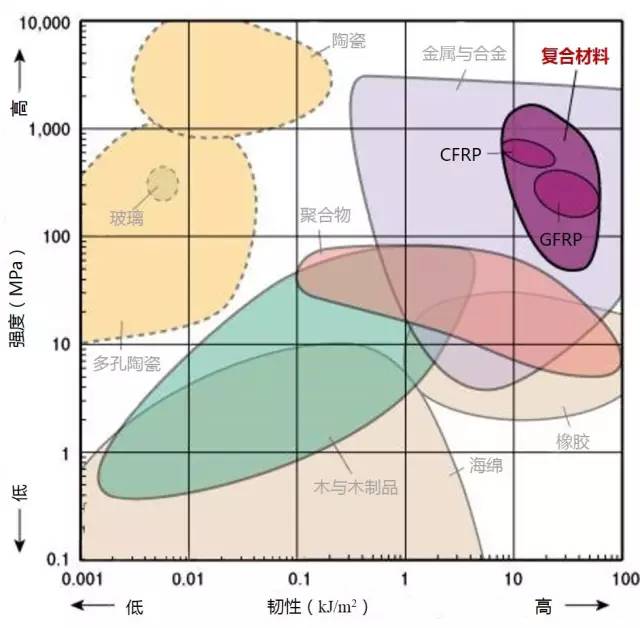

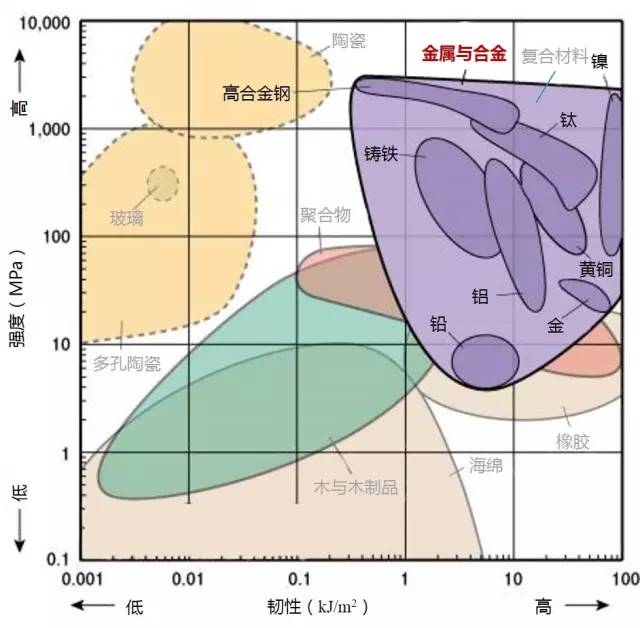

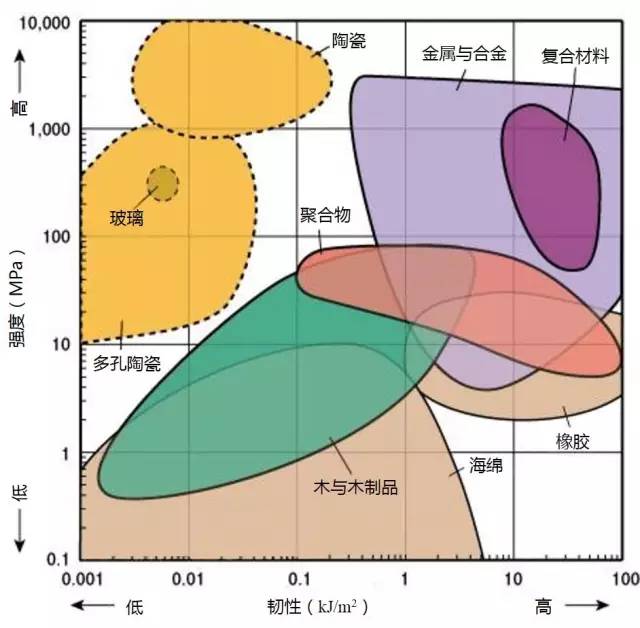

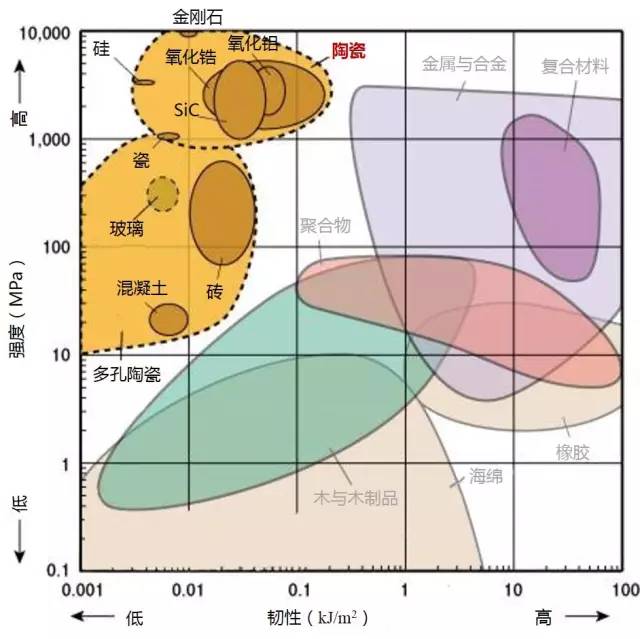

5 強度-韌性
高強度或/和高韌性部件選材參考
1.下圖標識的強度為拉伸強度,除了陶瓷為抗壓強度。
2.通常韌性不好強度也不會很高,提高強度時很可能會使韌性下降。
材料大類
金屬與合金
聚合物
陶瓷
木與木制品
復合材料
更多內容請點擊閱讀原文: https://mp.weixin.qq.com/s/zshc3nA2RCasgErfwuUapw
