第一作者:李天潤博士 通訊作者:王建強(qiáng)研究員;張鎖德副研究員 通訊單位:中國科學(xué)院金屬研究所 DOI: 10.1016/j.jmst.2024.04.051

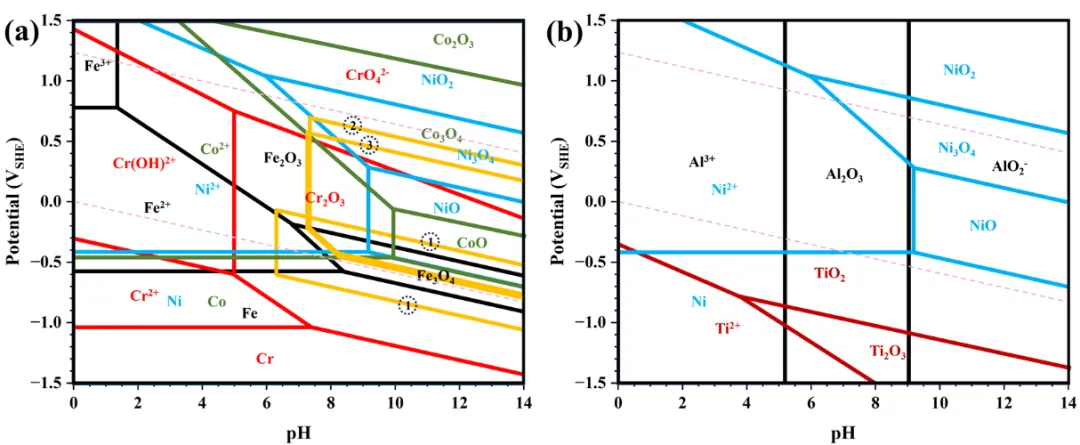

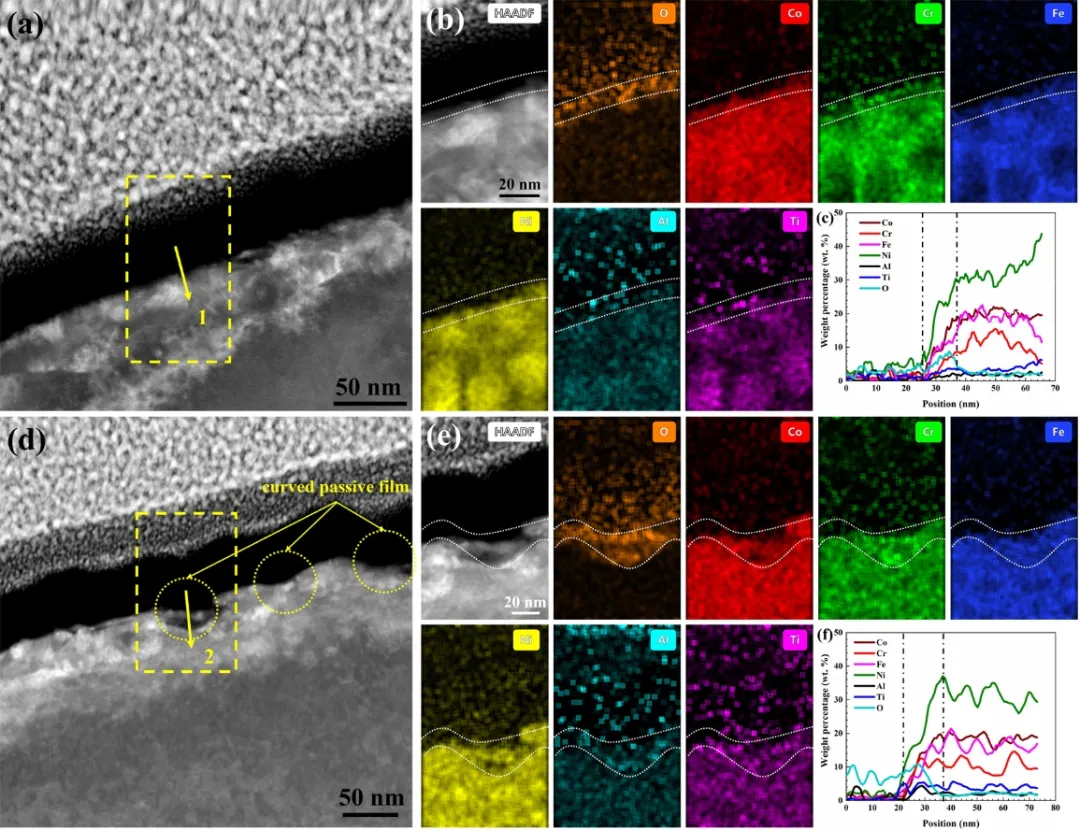

01 全文速覽 析出強(qiáng)化型高熵合金在室溫下表現(xiàn)出良好的強(qiáng)韌性匹配,然而在腐蝕性溶液環(huán)境中,第二相通常會(huì)降低合金耐局部腐蝕能力。近期中科院金屬所王建強(qiáng)研究員團(tuán)隊(duì)提出了通過析出納米級(jí)L12相大幅提高高熵合金點(diǎn)蝕電位的新策略,該策略實(shí)現(xiàn)了FCC基體中Cr元素的富集,協(xié)同提高了鈍化膜穩(wěn)定性和點(diǎn)蝕生長抗力。該工作澄清了析出強(qiáng)化型高熵合金的腐蝕機(jī)制,并為耐蝕高熵合金的設(shè)計(jì)提供了全新思路。 02 研究背景 在海洋環(huán)境中,結(jié)構(gòu)材料面臨著力學(xué)性能和耐蝕性能的雙重挑戰(zhàn)。析出強(qiáng)化型高熵合金具有出色的強(qiáng)韌性匹配,但析出相和基體相之間的成分差異和電偶腐蝕作用會(huì)誘發(fā)形成不均勻的鈍化膜。因此,理解析出過程中的成分分布特點(diǎn),闡明析出相對腐蝕行為的內(nèi)在機(jī)制,并通過調(diào)控析出相來實(shí)現(xiàn)高熵合金耐蝕性的提升,成為材料科學(xué)和腐蝕領(lǐng)域的難題。 03 本文亮點(diǎn) 本研究基于相圖計(jì)算實(shí)現(xiàn)了L12析出相的可控制備,結(jié)合腐蝕熱力學(xué)電位pH圖和鈍化膜的TEM觀察,系統(tǒng)研究了納米級(jí)尺度L12相含量對高熵合金腐蝕行為的影響機(jī)制。闡明了納米級(jí)L12相的析出有助于實(shí)現(xiàn)FCC基體中Cr元素的富集,從而提高鈍化膜穩(wěn)定性及點(diǎn)蝕生長抗力,提出了通過析出納米級(jí)L12相大幅提高高熵合金點(diǎn)蝕電位的新策略。 04 圖文解析 要點(diǎn)1:相圖計(jì)算指導(dǎo)L12-高熵合金的可控制備。 圖1的相圖計(jì)算為析出強(qiáng)化型高熵合金的成分選擇和制備工藝提供了準(zhǔn)確指導(dǎo)。首先Co20Cr15Fe20Ni33Al6Ti6合金在800-1100 °C的寬溫域內(nèi)呈現(xiàn)FCC+L12的簡單結(jié)構(gòu)(圖1a),避免了B2、Sigma相。結(jié)合圖1a-b,可以實(shí)現(xiàn)L12相尺寸相同,含量變化的精準(zhǔn)調(diào)控。圖1c-d預(yù)判了FCC相和L12相內(nèi)元素成分隨溫度的變化,這種變化可能是合金耐蝕性改變的重要原因。 圖1 相圖計(jì)算指導(dǎo)L12-高熵合金的可控制備 要點(diǎn)2:L12相強(qiáng)化高熵合金的腐蝕行為。 圖2a-b表明隨L12相含量的提高,合金的點(diǎn)蝕電位大幅提高,最高可達(dá)接近600mVSCE。與其他多相高熵合金或傳統(tǒng)合金相比,該合金的耐均勻腐蝕能力和耐點(diǎn)蝕能力存在明顯優(yōu)勢(圖2c)。 圖2 L12相強(qiáng)化高熵合金的腐蝕行為 要點(diǎn)3:電位-pH圖分析兩相表面氧化物的熱力學(xué)穩(wěn)定性。 圖3a-b分別展現(xiàn)了FCC相和L12相表面形成氧化物的熱力學(xué)穩(wěn)定性。其中FCC表面形成的氧化物以Cr2O3為主,而L12相表面形成的氧化物以Al2O3為主。Cr2O3具有較強(qiáng)的耐點(diǎn)蝕能力,而在含氯溶液中Al2O3易被Cl-吸附、侵蝕,具有較弱的耐點(diǎn)蝕能力。因此可以判斷L12相相比于FCC相更易被腐蝕。 圖3 FCC相和L12相表面氧化物的電位-pH圖 要點(diǎn)4:鈍化膜TEM觀察證實(shí)熱力學(xué)預(yù)測 圖4a-f表明L12相在腐蝕過程中被優(yōu)先腐蝕,但鈍化膜沿著下層FCC基體快速生長,形成彎曲但連續(xù)、均勻的鈍化膜,該結(jié)果與電位-pH圖的預(yù)測相符。此外,合金鈍化膜穩(wěn)定性主要與FCC基體的性質(zhì)有關(guān),而FCC基體的Cr元素含量越高,鈍化膜就越穩(wěn)定。因此,通過提高L12相含量,促進(jìn)FCC基體中Cr元素富集(圖1c),可以有效提高鈍化膜穩(wěn)定性。 圖4 L12相在腐蝕過程中被優(yōu)先腐蝕,形成彎曲但連續(xù)、均勻的鈍化膜 要點(diǎn)5:點(diǎn)蝕生長穩(wěn)定性分析 假設(shè)L12相被完全溶解,那么溶解留下的亞穩(wěn)“坑”會(huì)繼續(xù)長大還是發(fā)生再鈍化呢?圖5a展現(xiàn)了亞穩(wěn)點(diǎn)蝕坑內(nèi)發(fā)生的電化學(xué)過程,其中,點(diǎn)蝕能否穩(wěn)定生長取決于溶解動(dòng)力學(xué)和擴(kuò)散動(dòng)力學(xué)的競爭。對于相同尺寸的亞穩(wěn)點(diǎn)蝕坑,idiff,crit應(yīng)保持恒定,如圖5b藍(lán)線所示,而不同Cr含量的FCC基體會(huì)導(dǎo)致溶解動(dòng)力學(xué)的顯著改變,如圖5b紅線所示。FCC基體Cr含量越高,電流密度對電位的斜率則越低,因此需要達(dá)到更高的臨界條件才會(huì)發(fā)生點(diǎn)蝕的穩(wěn)定生長,即提高了點(diǎn)蝕穩(wěn)定生長的抗力。 圖5 點(diǎn)蝕生長穩(wěn)定性分析 05 總結(jié)與展望 本工作通過調(diào)控L12相含量,大幅提升了析出強(qiáng)化型高熵合金的耐腐蝕性能。理解了L12相析出過程中元素的分布特點(diǎn),澄清了析出相含量對高熵合金腐蝕行為的影響,闡明了L12相含量對鈍化膜穩(wěn)定性和點(diǎn)蝕生長過程的影響機(jī)制。 論文原文鏈接:https://doi.org/10.1016/j.jmst.2024.04.051 06 作者介紹 高熵/非晶合金涂層課題組隸屬于中國科學(xué)院金屬研究所沈陽材料科學(xué)國家研究中心材料動(dòng)力學(xué)研究部,由王建強(qiáng)研究員擔(dān)任組長,主要研究方向涉及亞穩(wěn)合金(非晶及高熵)的成分設(shè)計(jì)與開發(fā),耐蝕耐磨合金涂層的設(shè)計(jì)與開發(fā),熔覆層工藝過程數(shù)值模擬與仿真,以及增材修復(fù)與防護(hù)等領(lǐng)域。課題組先后承擔(dān)國家自然科學(xué)重點(diǎn)、面上等項(xiàng)目10余項(xiàng),其中重點(diǎn)項(xiàng)目2 項(xiàng),以及科技部重點(diǎn)研發(fā)和部委預(yù)研項(xiàng)目等20余項(xiàng)。課題組榮獲2021年度遼寧省自然科學(xué)二等獎(jiǎng),發(fā)表高質(zhì)量文章100余篇,授權(quán)專利20余件。 課題組秉承實(shí)事求是,勇于創(chuàng)新的理念,瞄準(zhǔn)材料科學(xué)前沿和緊密結(jié)合國家重大需求,注重學(xué)科交叉,在亞穩(wěn)合金,增材修復(fù)等領(lǐng)域深耕細(xì)作,取得了豐碩成果,課題組歡迎本領(lǐng)域有識(shí)之士深入交流與合作,共同進(jìn)步與發(fā)展。 課題組網(wǎng)站:http://www.imr.cas.cn/yjtd/AACHEA/ 07 引用本文
Tianrun Li, Debin Wang, Jingping Cui, Qi Wang, Suode Zhang, Jianqiang Wang, Enhanced pitting resistance for high-entropy alloys by precipitating nano-sized L12-strengthened phase, J. Mater. Sci. Technol. 208 (2025) 53-66
免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請第一時(shí)間聯(lián)系本網(wǎng)刪除。

官方微信
《腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
- 投稿聯(lián)系:編輯部
- 電話:010-62316606
- 郵箱:fsfhzy666@163.com
- 腐蝕與防護(hù)網(wǎng)官方QQ群:140808414
