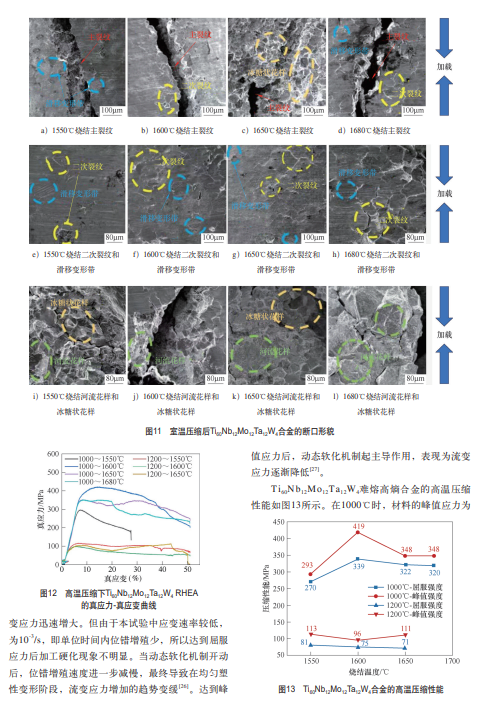

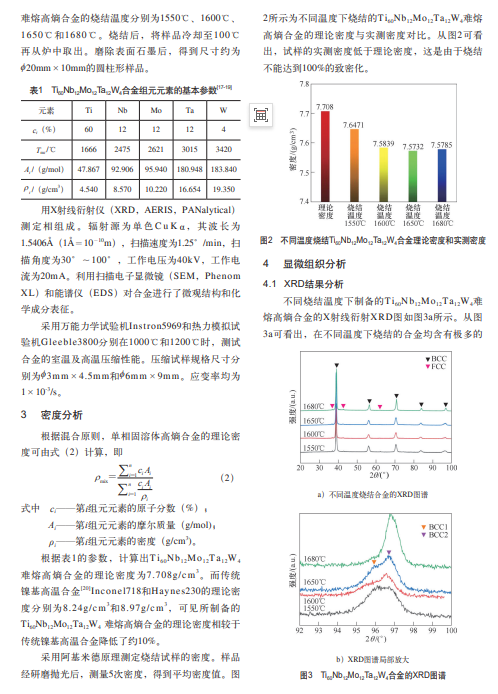

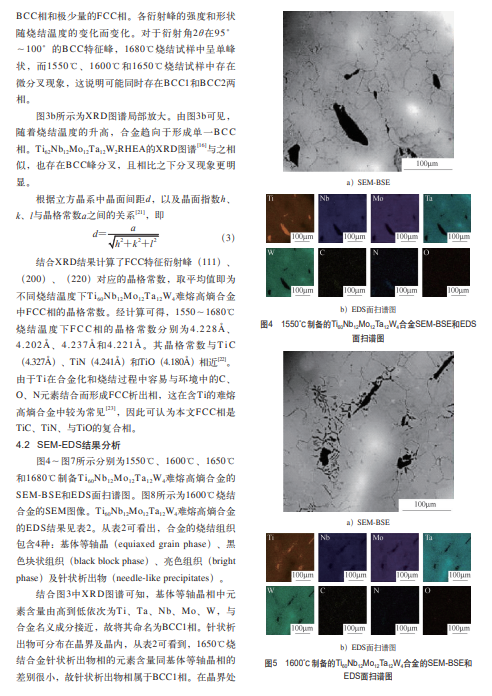

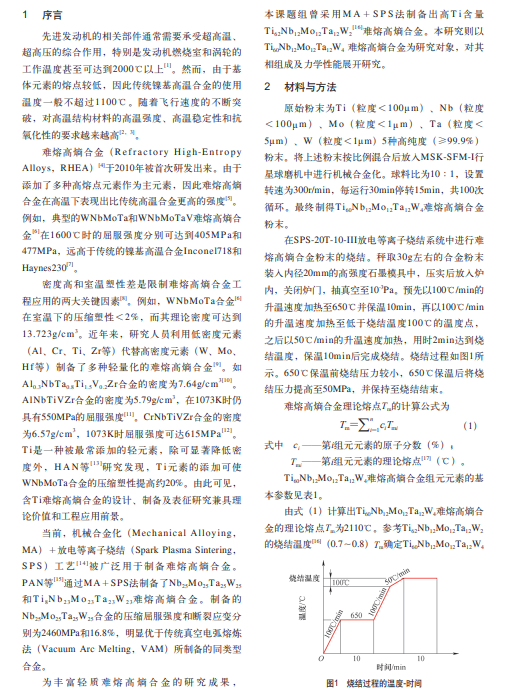

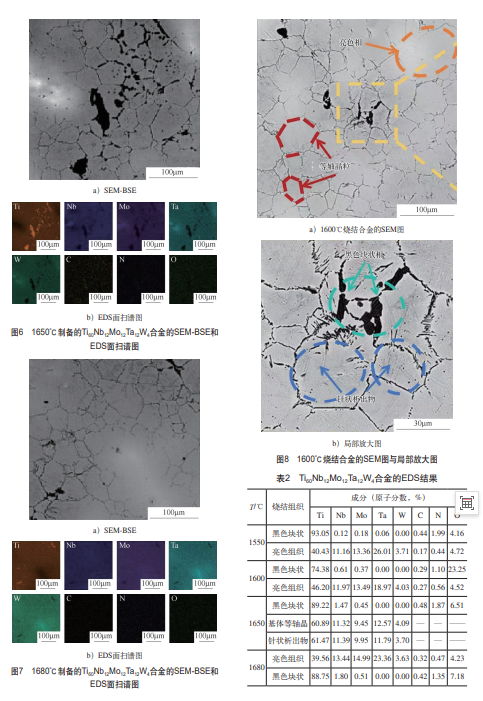

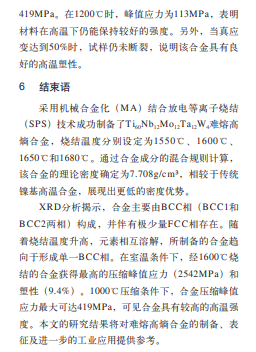

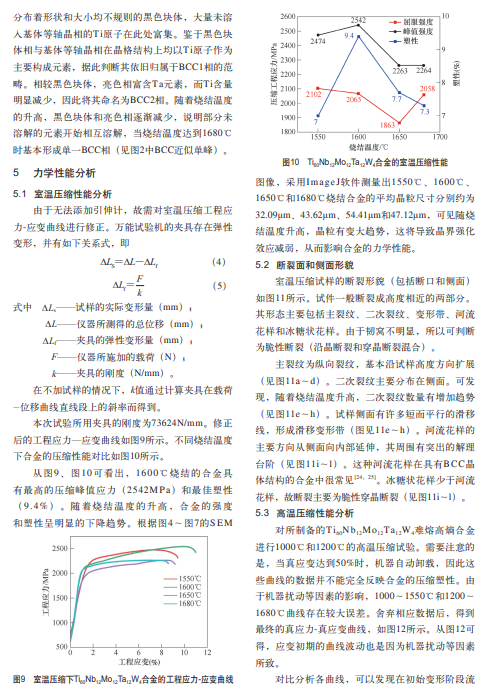

助力航空發動機的難點突破——難熔高熵合金的制備|| Ti60Nb12Mo12Ta12W4輕質難熔高熵合金組織性能表征
摘要:難熔高熵合金(RHEA)由于其優異的高溫力學性能,近年來備受關注。然而,室溫延展性差和密度高仍然是限制其工業應用的主要因素。通過機械合金化和放電等離子燒結組合工藝,制備出理論密度僅為7.708g/cm3的Ti60Nb12Mo12Ta12W4難熔高熵合金。研究了燒結溫度對合金組織和力學性能的影響。結果表明:合金相結構由BCC相(BCC1相和BCC2相)和極少量FCC析出相組成。在室溫條件下,經1600℃燒結的合金獲得最高的壓縮峰值應力和最佳塑性(2542MPa和9.8%),同時該合金在1000℃壓縮時仍保持較高壓縮性能,最高峰值應力可達到419MPa。本研究將為RHEA的制備、表征及進一步的工業應用提供參考。
關鍵詞:難熔高熵合金;顯微組織;力學性能;低密度
免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。
相關文章
無相關信息

官方微信
《腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系:編輯部
- 電話:010-62316606
- 郵箱:fsfhzy666@163.com
- 腐蝕與防護網官方QQ群:140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數:10675
腐蝕與“海上絲綢之路”
點擊數:8216
