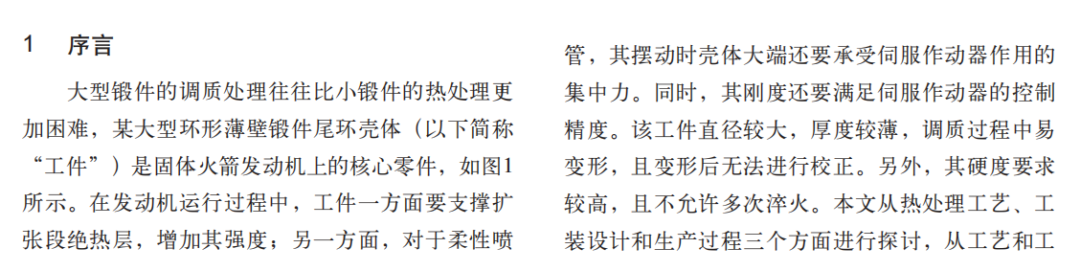

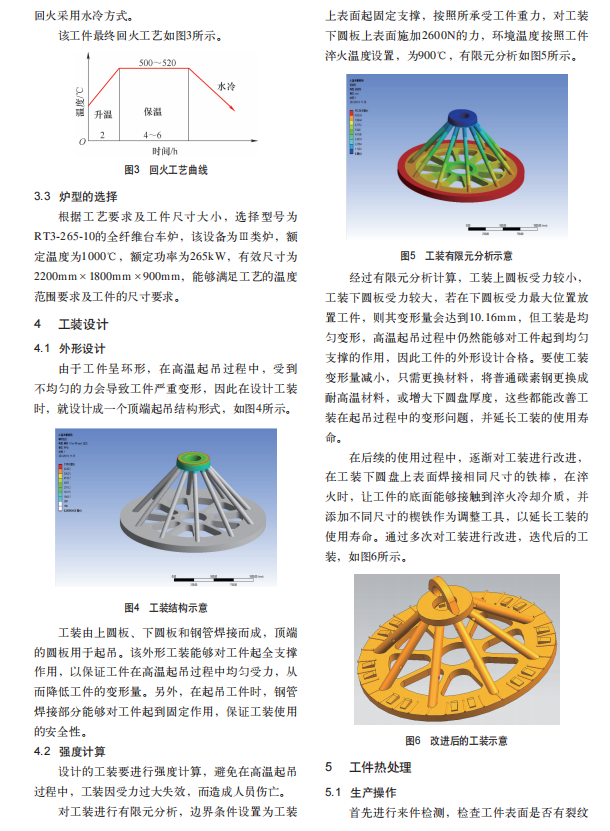

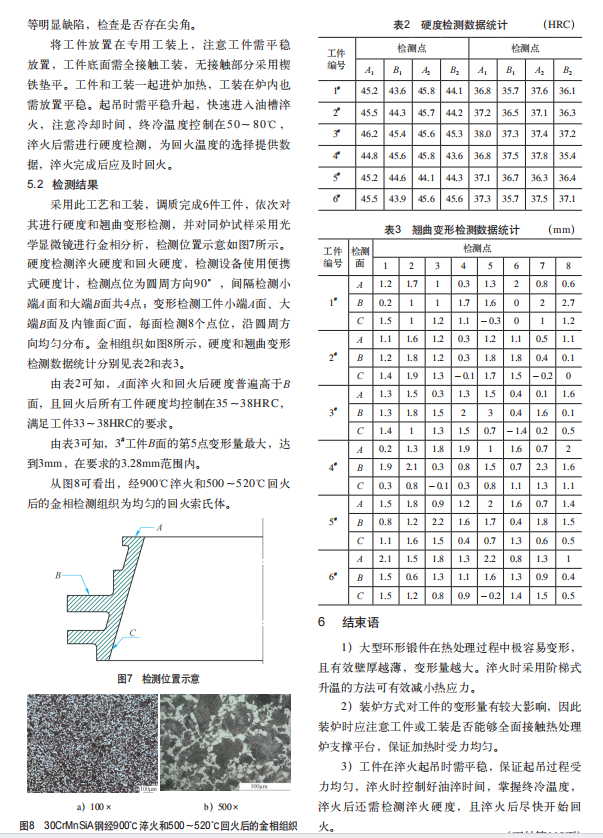

摘要:某大型環形薄壁鍛件的材質為30CrMnSiA鋼,最大直徑為1630mm,高230mm,壁厚約25mm,要求調質后硬度滿足33~38HRC,且翹曲變形程度不得超過3.28mm。通過使用專用工裝,經900℃油冷淬火和500~520℃回火處理后,檢測多件鍛件的硬度值和變形程度。結果顯示:硬度值控制在35~38HRC,變形量控制在3.28mm,有效解決了該鍛件調質過程中的硬度不足和變形過大問題,為生產制造該類型工件提供了有力的技術支撐。
免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。
相關文章
無相關信息

官方微信
《腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系:編輯部
- 電話:010-62316606
- 郵箱:fsfhzy666@163.com
- 腐蝕與防護網官方QQ群:140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數:10673
腐蝕與“海上絲綢之路”
點擊數:8213
