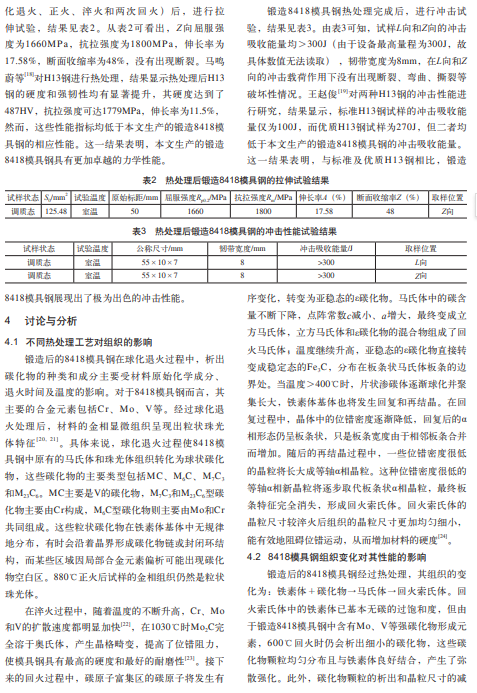

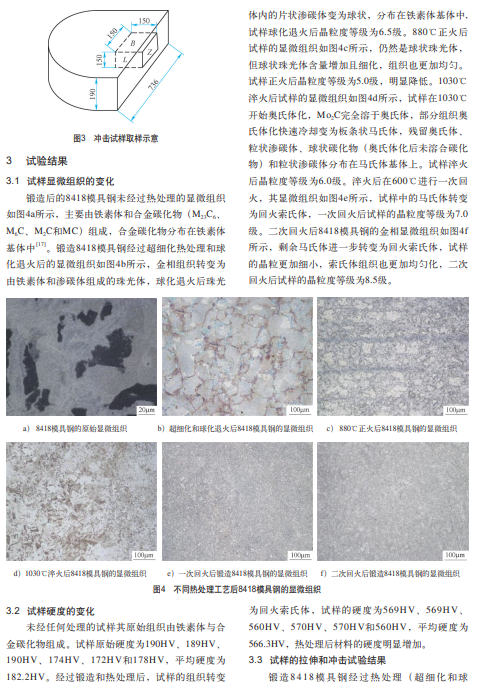

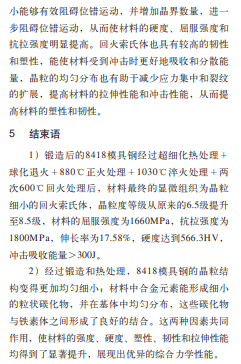

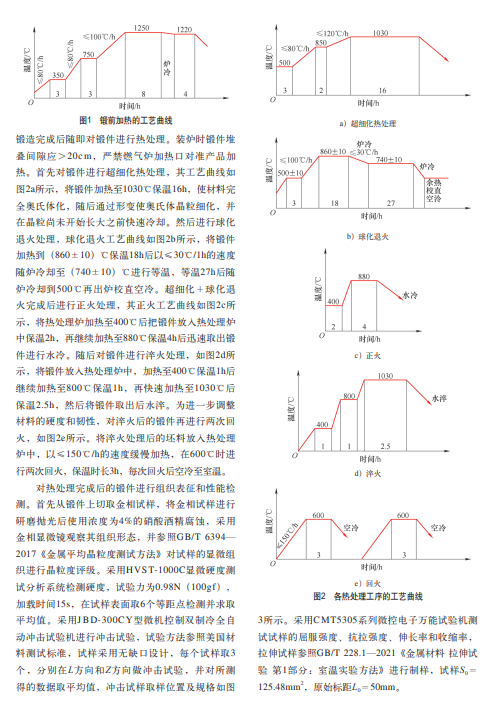

摘要：8418鋼是一種含有Cr、Mo和V等元素的空冷硬化熱作模具鋼，目前廣泛應用于熱鍛模具、熱鐓模具、沖壓模具、壓鑄模具及擠壓模具等熱成形領域。以國內某鑄鍛公司生產的8418鋼為研究對象，利用金相顯微分析、硬度檢測、拉伸試驗及沖擊試驗等方法研究了熱處理對鍛造8418模具鋼顯微組織和力學性能的影響規(guī)律。結果表明：8418鋼經過熱處理（超細化處理和球化退火、880℃正火、1030℃淬火和兩次600℃回火）后，材料的晶粒度等級從原來的6.5級提升至8.5級，最終組織表現為晶粒細小的回火索氏體。材料的強度、硬度、塑性、韌性和沖擊性能均得到了顯著提升，最終熱處理后材料的屈服強度為1660MPa，抗拉強度為1800MPa，伸長率為17.5%，硬度達到564.7HV，沖擊吸收能量＞300J，表現出優(yōu)異的綜合力學性能。

關鍵詞：熱處理工藝；8418模具鋼；顯微組織；力學性能
