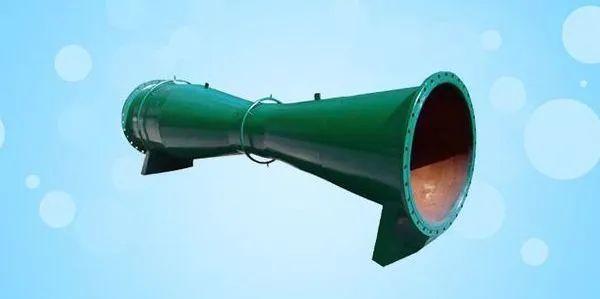

在流體輸送系統中過流部件通常容易受到輸送顆粒的侵蝕作用，長期沖刷腐蝕會對部件的壁面造成不可逆的損傷甚至導致其失效。帶渦流的文丘里管在實際工程中應用于多個領域，如分離、航空 、流量計量、氣泡發生器、燃燒等，現有研究多集中于對水平管或者彎管等的沖蝕研究，對帶渦流或是強制環狀流的文丘里管的沖蝕研究較少，因此筆者結合工程應用場景中帶強制環狀流的文丘里管的實際情況，研究了強制環狀流文丘里管的沖刷腐蝕影響。

應用歐拉方法對流場建模，其中，質量和動量守恒方程見式(1)和(2)

式中：ρ為流體密度；u為流體速度；p為壓力；μ為動態黏度；g為重力加速度；Fi為離散相作用于連續相的附加源項，i和j是1到3的整數。

需要指出，在本研究中，雷諾應力項ρu_i^'u_j^'是通過標準k-e模型來解釋的，其中湍流動能和耗散率見式(3)和(4)

式中：G_k和G_b分別表示平均速度梯度和浮力的湍流動能，Y_m是可壓縮湍流中的波動膨脹對總耗散率的貢獻，μ_t表示湍流黏度，C_1ε， C_2ε，C_2ε，σ_k和σ_ε是常數。

在本研究中，拉格朗日方法被應用于DPM粒子追蹤。基于牛頓第二定律，粒子運動的追蹤方程可以表示為：

離散相顆粒與壁面的相互作用可以表示為如下形式 :

式中：e_n和e_t分別為法向恢復速度和切向恢復速度，θ為入射角。

采用CFD-DEM流固耦合數值計算方法，多相流模型采用 VOF模型，湍流模型采用標準k-e模型；入口設置為速度入口，出口設置為壓力出口；出入口DPM類型為escape、壁面為reflect；連續相為methane和water-liquid；離散相固體顆粒為圓球狀，材料類型為石英砂，密度為2650 kg/m³；壁面材料類型為steel，粗糙高度為0.1mm，粗糙度常數為0.5。

3. 1  模型主要結構

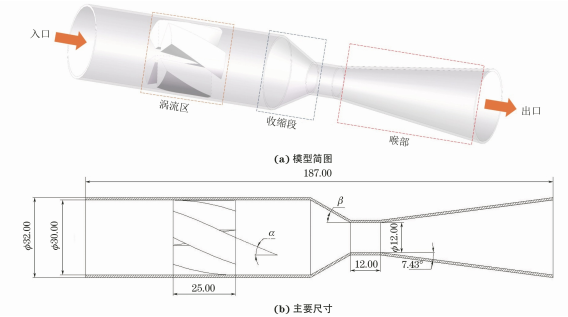

旋流葉片共4片，長25mm，高10mm，α角為葉片傾角；文丘里主要結構參數如下：入口內徑30mm，β為收縮段收縮角，喉部直徑12mm，喉部長12mm，漸擴段漸擴角7.43°，模型總長187mm，α角設為30°，40°，45°，50°，60°，β角設置為45°。模型主要結構及尺寸見圖1。

圖 1  模型主要結構及參數

3.2   網格剖分及無關性驗證

采用ICEM軟件對模型進行完全結構化網格 剖分,平均單元網格質量為 0. 887，最小正交質量為0.82。 網格結構如圖 2所示。

圖 2   網格剖分示意

網格密度對流場計算結果至關重要，網格越少模擬精度越低，但是網格過密會增加計算時間且計算機的性能要求也會相應增加。因此進行網格獨立性驗證很有必要。在網格獨立性驗證過程中,分析了7組網格數量(54×10⁴、73×10⁴、81×10⁴、97×10⁴、 108×10⁴、125×10⁴、146×10⁴) 下的最大沖蝕率。各網格數量下的最大沖蝕率如圖3所示，可以看出，當網格數從108×10⁴增加到146×10⁴時,計算結果 變化不明顯,但計算效率降低。 因此,為了獲得合適 的精度和較高的計算效率,選擇網格數108×10⁴。

圖3 網格無關性的驗證結果

4. 1   葉片傾角對沖刷腐蝕的影響

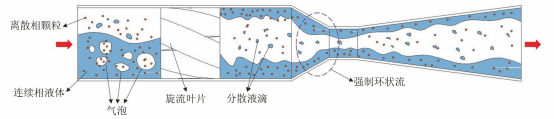

在水平管中流體常呈現氣泡流、段塞流、分層流等流形,而固體顆粒主要分布于液體中,少量顆粒被氣體卷攜或被液滴帶起。通過葉片的旋流作用,氣液兩相形成氣芯-液膜的強制環狀流, 由于離心作用重質固體顆粒大部分被甩至靠近壁面的液膜中,只有少量顆粒浮于氣相或液滴中,強制環狀流示意圖見圖 4。

圖 4   強制環狀流示意

葉片傾角會影響強制環狀流的旋流出流角度及流體與壁面的切向角度,在工程應用中旋流葉片傾角各不相同,旋流葉片傾角常設計為30°~60°，在此 傾角區間內形成的環狀流效果最好。因此，為了更好研究葉片傾角對文丘里管沖刷腐蝕的影響，采用葉片傾角α為 30°、40°、45°、50°、60°，文丘里管收縮段收縮角β為 45°，連續相流速為3m/s，入口含水率為0.2，離散相顆粒質量流量為0.06kg/s，顆粒粒徑為150μm，圖5為不同葉片傾角下文丘里管的最大沖蝕率曲線。

圖 5  不同葉片傾角下文丘里管的最大沖蝕率

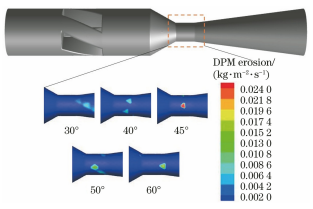

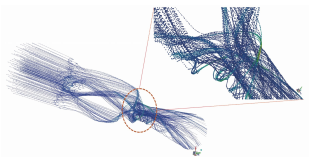

由圖5可知，文丘里管最大沖蝕率與旋流葉片傾角呈現一定的指數關系。當旋流葉片傾角小于45°時，沖蝕率隨著傾角的增大而增大；當旋流葉片傾角大于45°時，隨著傾角的增大沖蝕率總體呈現下降趨勢，當葉片傾角 45°時，沖蝕率出現極大值，為2.36×10^-2 kg/(m² ·s)。圖6為粒子運動軌跡圖，由于葉片的旋流作用粒子呈現螺旋狀，多條旋臂在縮管附近匯合，可知縮管附近沖蝕最為嚴重。圖7為不同葉片傾角下，文丘里管沖蝕率云圖，可知沖蝕主要集中在收縮管附近，且沖蝕強度隨著葉片傾角的增大先增大后減小，當葉片傾角為45°時沖刷腐蝕最嚴重。這是因為，離散相顆粒受到離心力、徑向力、流體曳力等因素的影響，其中，離心力使固體顆粒產生切向運動，徑向力使得顆粒沿徑向運動，曳力維持顆粒和流體運動方向一致，顆粒受力分析見圖8，其中離心力造成顆粒對壁面的切向沖蝕，流體曳力致使顆粒與壁面產生正向沖蝕，徑向力使得顆粒離開壁面，沖蝕方向示意見圖9，當旋流葉片傾角較小時，葉片對流體的軸向加速效果較好，離心切向加速效果較弱，顆粒對壁面的正向沖蝕較強，切向沖蝕較弱，總體沖蝕情況不嚴重。隨著葉片傾角增大，葉片對流體的軸向加速效果減弱，而離心切向加 速效果增強,顆粒切向沖蝕逐漸加劇，總體沖蝕強度增大，在傾角45°時正向沖蝕與切向沖蝕的總和達到最大值。葉片傾角進一步增大切向沖蝕占主導地位，正向沖蝕減弱明顯,整體沖蝕效果減弱。流體流線反映了管內的流場動態分布，流體流線圖見圖10，可知隨著旋流葉片傾角的增大流體旋流螺旋的螺距逐漸縮短，切向沖蝕加劇。

圖6 顆粒運動軌跡圖

圖 7  不同葉片傾角下的文丘里管沖蝕率云圖

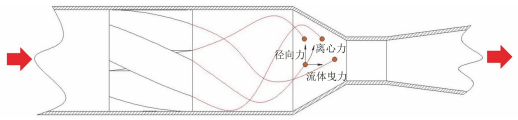

圖 8  顆粒受力分析

圖 9  正向沖蝕與切向沖蝕

圖10 流體流線圖

4. 2  含水率對沖刷腐蝕的影響

含水率對固體顆粒沖蝕有著直接影響，為研究含水率對文丘里管沖刷腐蝕的影響規律，設置含水率為0.1、0.2、0.3、0.4、0.5、0.6,旋流葉片傾角為45°，連續相流速為3m/s，離散相顆粒質量流量為0.06kg/s，顆粒粒徑為150μm。圖11為不同含水率下文丘里管的最大沖蝕率曲線。可以看出，最大沖蝕率隨含水率的增大先略有增大后迅速減小，最后基本不變。由圖12可知，沖蝕率先增大后減小，且當含水率0.3時為最大，沖蝕位置逐漸從縮管處后移至擴張段。這是因為，在強制環狀流中，液膜受到壁面黏性阻力的影響，流速低于氣芯，在含水率較小時氣相對顆粒的運動起著主導作用，因此含水率較小時顆粒運動更加劇烈，沖蝕相對更嚴重。而當含水率低于某一值時，隨著含水率的增大，液膜加厚，更多的顆粒被液膜拖曳至壁面附近，沖蝕略有增強，當含水率為0.3時，沖蝕率達到極大值，為3.04×10^-2kg/(m²·s) 。含水率大于某一值時沖蝕率先大幅下降后基本不變，這是因為當含水率達到一定值，液膜對顆粒的拖曳作用已經達到極限，更厚的液膜也無法增大對顆粒的束縛作用。

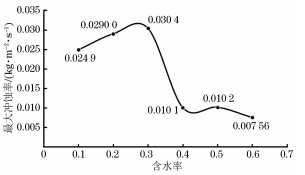

圖11 不同含水率下的最大沖蝕率

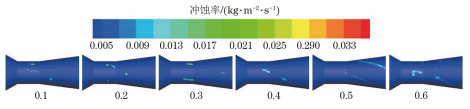

圖12 不同含水率下的沖蝕率云圖

4.3  流速對沖刷腐蝕的影響

針對葉片傾角45°、收縮角度45°的文丘里管進行模擬，由圖13可見，沖蝕率隨著連續相流速的增大而增大。

圖13 不同顆粒粒徑下，連續相流速對最大沖蝕率的影響

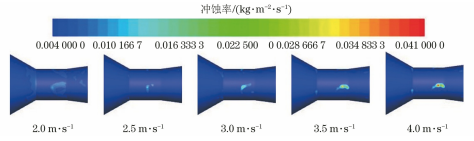

圖14為含水率0.2，粒徑150μm、顆粒質量分數3%時，葉片傾角45°、收縮角度45°的文丘里管在5種不同流速下的最大沖蝕率分布云圖，可以看出沖刷腐蝕依次增大，且沖刷腐蝕面積也逐漸擴大，即隨著流速的增大，沖刷腐蝕越來越嚴重。其沖蝕機理為：當流速增大時，氣液固三相流體受到的離心作用增強，且液體對離散相顆粒的曳力增大，顆粒的動能也就隨之增大。

圖14 不同流速下的沖蝕率云圖

4.4  顆粒粒徑對沖刷腐蝕的影響

離散相顆粒粒徑對強制環狀流下的文丘里管沖刷腐蝕有著重要影響，由圖15可以看出最大沖蝕率隨著顆粒粒徑的增大而增大且基本呈現線性變化，而不同顆粒質量分數下沖蝕率的變化趨勢不同，從縱向來看，沖蝕率隨著顆粒質量分數的增大先增大后減小。

圖15 不同顆粒質量分數下顆粒粒徑對沖蝕率的影響規律

圖16為含水率0.2，流速3m/s，顆粒質量分數3%，葉片傾角45°、收縮角度45°的文丘里管在5種粒徑下的最大沖蝕率分布云圖，可以看出隨著顆粒粒徑的增大，沖蝕率逐漸增大，且沖刷腐蝕面積也逐漸擴大，即隨著顆粒粒徑的增大，沖刷腐蝕加劇。其原因是，隨著顆粒粒徑增大，顆粒所受慣性增加，且顆粒粒徑更大意味著更大的表面受力面積，在離心力、流體曳力、徑向力及慣性的共同作用下顆粒對壁面的沖刷腐蝕加劇。

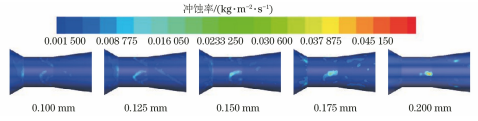

圖16 不同顆粒粒徑下的沖蝕率云圖

4.5   回歸分析

在以上研究的基礎上,為進一步探討各因素之間的相關度、多重共線性，同時建立基于強制環狀流的文丘里管沖蝕率預測模型，采用專業數據分析軟件Matlab和多元回歸模型(模型為二次多元方程與指數方程的平均值)，分析葉片傾角、含水率、顆粒粒徑、濃度以及流速對沖刷腐蝕的影響，并建立回歸方程，正交試驗設計及結果見表1。

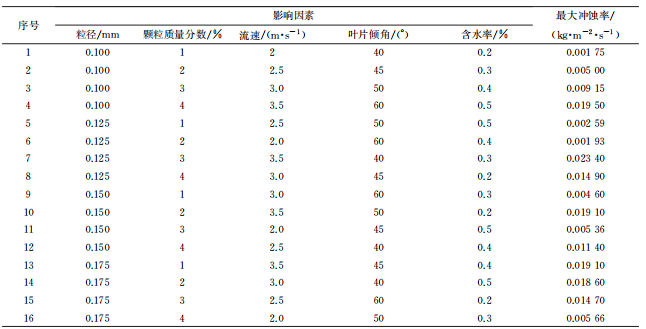

表1 正交設計及結果

基于多元非線性回歸方法，建立最大沖蝕率 (DPM Erosion) 預測模型：

式中：ve為最大沖蝕率；a、b、c、d、e、f、g、i、j、k、s、t均為常數；L為離散相顆粒粒徑；N為顆粒質量分數；V為流速；Q為旋流葉片傾角；H為含水率；回歸模型參數值見表2。

表2 回歸模型參數

對模型進行方差分析，如表3所示，可知回歸模型的R²為0.963，回歸效果理想。

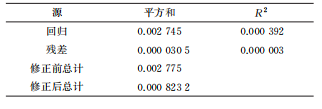

表3 方差分析結果

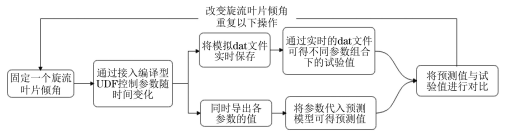

為驗證模型精度，從五個影響因素中隨機選擇若干個參數組合進行試驗，試驗時首先固定一個葉片傾角，然后通過接入編譯型 UDF，控制其他4種因素在一定范圍內隨時間隨機變化(每 2×10⁴時間步變化一次，確保每一工況都計算收斂)，試驗中將模擬過程進行實時保存，且導出各參數的值，將各參數代入預測模型可得預測值，流程見圖17。最后將試驗結果與預測值進行比較，圖18為試驗值與預測值對比圖，圖中將沖蝕率進行升序排列。

圖17 試驗驗證流程

由圖18可知，試驗值與預測值較為接近，說明回歸模型預測精度較高，即上述最大沖蝕率預測模型可用于強制環狀流的文丘里管的沖刷腐蝕預測。

圖18 試驗值與預測值對比圖

作者：

鐘  浩^1,2,3，張興凱^1,2,3，廖銳全^1,2,3

工作單位：

1.  油氣鉆采工程湖北省重點實驗室(長江大學)

2.  長江大學石油工程學院

3.  中國石油天然氣集團公司氣舉試驗基地多相流研究室

來源：《腐蝕與防護》2025年4期
