航空用TC4鈦合金零部件真空熱處理|| Fe元素對TC4鈦合金熔化溫度的影響

原創范姣，等熱處理生態圈

2025年07月02日 17:03

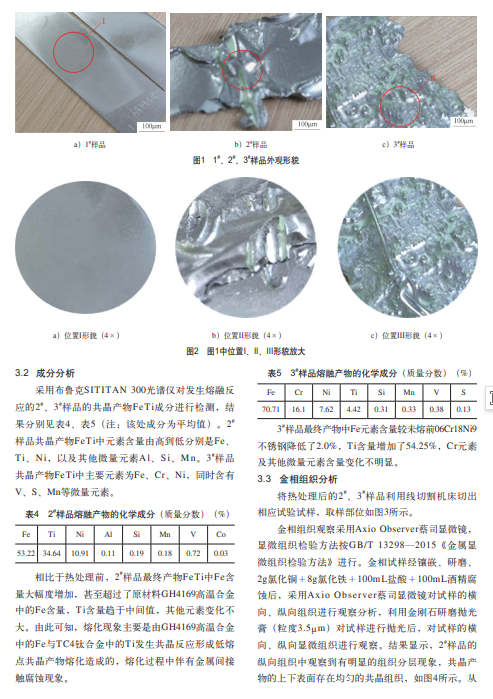

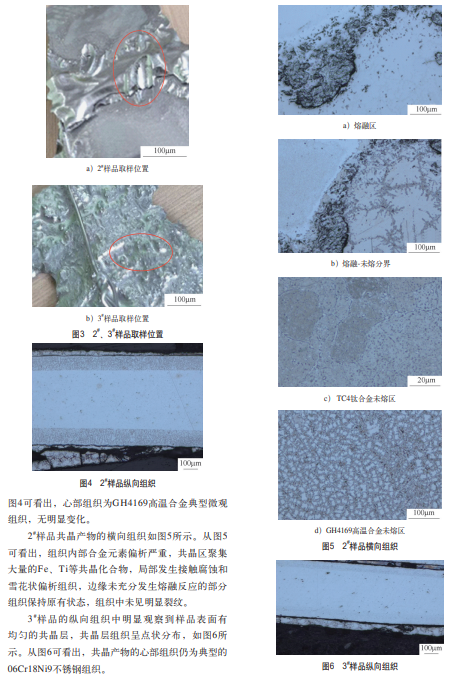

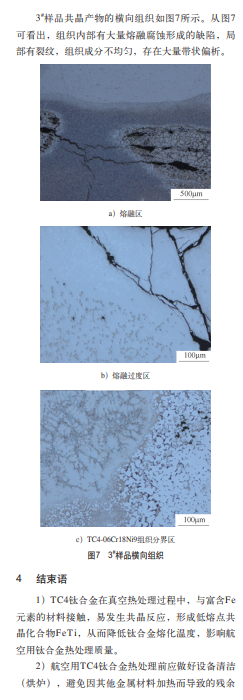

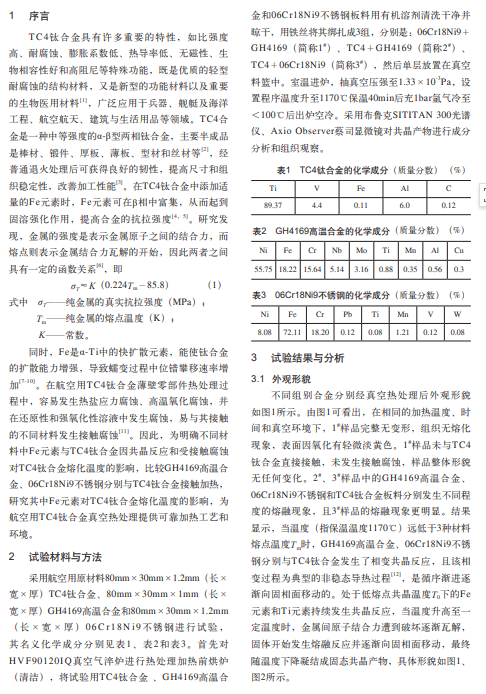

摘要：航空用TC4鈦合金薄壁件熱處理過程中受工藝的影響易發生氧化和晶間腐蝕，若與其他材料接觸加熱，易與其中的Fe元素發生共晶反應，形成低熔點共晶產物在低溫下熔化。研究不同材料中的Fe元素對TC4鈦合金熔化溫度的影響。選取Fe含量不同的典型航空材料GH4169、06Cr18Ni9和TC4鈦合金板料進行研究，對比分析GH4169＋TC4、06Cr18Ni9＋TC4和GH4169＋06Cr18Ni9共3組樣品放置在真空氣淬爐中進行1170℃保溫40min熱處理后的組織形態與共晶產物FeTi，使用布魯克SITITAN 300光譜儀和Axio Observer蔡司顯微鏡對熱處理產生的共晶產物FeTi成分進行分析。結果表明：當溫度升至FeTi共晶溫度點（最低共晶溫度1085℃）時，不同樣品中的Fe與TC4鈦合金中的Ti在低熔點共晶區發生共晶反應，從而形成共晶化合物FeTi，Fe含量越高，反應越明顯。隨著溫度升高，FeTi共晶組織發生熔化生成液相，從而降低TC4鈦合金熔化溫度。本研究可為航空用TC4鈦合金零部件真空熱處理提供理論指導。
