腐蝕是管道工業(尤其是油氣集輸管道) 的共性問題，其中微生物腐蝕是由細菌群落引起的腐蝕，是一個世界性問題。微生物腐蝕的特點是微生物 (主要是厭氧微生物)參與電化學反應并分泌具有腐 蝕作用的蛋白質和代謝物,微生物可以利用電子來 驅動其自身的代謝。除此之外,高度腐蝕的金屬 表面可以充當半導體并將電子轉移給細菌。石油和天然氣管道腐蝕環境中分離出的微生物群落主要是 硫酸鹽還原菌(SRB) ,SRB是管道微生物腐蝕的主要致病菌。SRB的腐蝕性主要由酸性代謝物與H₂S產生, H₂S與金屬表面發生反應,并生成腐蝕性產物(例如FeS) ,造成金屬表面產生凹坑、孔洞或微裂紋。

已有研究多關注油氣管道在運行工況下的SRB腐蝕行為，少有對管道投產前的微生物腐蝕規律進行深入研究。廣東某高壓天然氣管線在2021~2022年清管檢測期間，發現管道內部存在大量黑粉雜質，通過化驗得知雜質中存在較多的SRB。區別于其他段管道，該段高壓天然氣管道在建成之后并未立刻投產，而是采用氮氣封存的方式保存。在保存過程中涉及多種處理工藝，依據GB 50369-2014《油氣 長輸管道工程施工及驗收規范》要求，管道建成后需經過試壓、掃水、干燥、氮氣置換后進行封存。封存時，由于長輸管道施工的復雜性，經常存在試壓水殘留、水質殺菌不徹底、封存氧含量超標、水露點升高等情況，因此，引入的細菌在管道內部密閉低壓低氧的含水介質中不斷繁殖代謝，腐蝕管壁，產生黑色腐蝕產物及H₂S腐蝕性氣體，嚴重威脅管道的封存安全。且各類情況下SRB對管道的腐蝕特點和規律并不明確。因此，筆者以X70鋼管道為研究對象，采用腐蝕掛片法、電化學方法、腐蝕形貌及腐蝕產物分析等手段研究不同處理工藝對投產前X70鋼管道的腐蝕影響規律，旨在為建成未投產管道在SRB環境中的緩蝕方案設計提供依據。

1  試  驗

1. 1  試樣及溶液

試驗材料為API牌號天然氣管線X70鋼，其化學成分(質量分數)為:0.13%C，0.39%Si，1.2% Mn，0.003%P，0.005%S，0.11%Cr，0.23%Ni。采用鋸床和線切割加工試樣，尺寸為50mm×13mm×3mm，試樣表面用水磨砂紙逐級打磨后，經去離子水清洗、丙酮除油，用酒精浸泡后吹干待用。電化學測試用工作電極采用外層PVC密封圈、內部環氧樹脂填充的圓形試樣，電極裸露面積為0.785cm²。

以模擬試壓水作為管道封存時的腐蝕環境。試壓水模擬溶液為廣東某高壓天然氣管道封存試壓時引入的參照珠江水系配制的模擬溶液，溶液組份為2.93mg/LNa⁺+K⁺、60.1mg/LCa²⁺、14.4mg/LMg²⁺、2.37mg/LCl^-、15.9mg/LSO₄^2-、234.8mg/LHCO₃^-，總鹽分質量濃度為330.5mg/L，pH為6.7。此外，為了研究介質中SO₄^2-對SRB腐蝕及生長代謝的影響，依據 Postgate'C培養基中SO₄^2-的含量，另外加入2966.85mg/LNa2SO4使溶液中SO₄^2-質量濃度達到2150mg/L。

從廣東某高壓天然氣管線2021~ 2022年清管期間清出的黑粉雜質中分離培養SRB作為試驗菌種。采用Postgate'C培養基培養SRB，培養基成分如表1所示。在121℃和0.1MPa條件下對培養基溶液進行20min滅菌處理，并冷卻至室溫后，向SRB培養基溶液中通入N₂1h，以消除溶液中的溶解氧。在厭氧操作箱中取適量清管黑粉雜質接種到培養基溶液中，然后將其放入恒溫培養箱38℃下富集培養5~7天期間觀察溶液是否變黑、產生黑色沉淀等。變黑并產生沉淀的溶液取一半上清液倒入另一新鮮配制且除氧的培養基溶液中，然后密封放置恒溫培養箱8℃下富集培養，重復以上步驟2~3次，以分離黑粉中的SRB菌種。以最終分離好的細菌溶液作為試驗SRB細菌原液。

表1 SRB培養基成分

依據 SY/T0532-2012《油田注入水細菌分析方法絕跡稀釋法》，測試分離后黑粉雜質中的SRB含量，測試結果為1.1×10⁵個/mL(細菌原液) 。

1.2  試驗方法

1. 2. 1  腐蝕浸泡試驗

在常溫常壓(0.1MPa) 條件下進行腐蝕浸泡試驗，詳見表2。試驗時，每個玻璃瓶中放入3個平行試片，采用氣體(2%O₂+98%N₂、4%O₂+96%N₂) 對試驗溶液進行除氧，然后密封，置于38℃恒溫箱中，試驗周期7天。按照SY/T0532-2016標準，采用絕跡稀釋法測試細菌濃度。

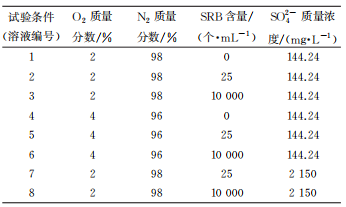

表2 模擬腐蝕試驗溶液組分

試驗結束后分別采用式(1)和(2)計算試片的均勻腐蝕速率及腐蝕速率增率：

式中：v₀為均勻腐蝕速率，mm/a;m₀為試驗前試樣的質量，g;m₁為試驗后試樣的質量，g;S為試樣的表面積，cm²；ρ為試樣密度，g/cm³；t為試驗時間，h。

式中：r_i為均勻腐蝕速率增率，%；v₀為第一種腐蝕體系中的均勻腐蝕速率，mm/a；v₁為第二種腐蝕體系中的均勻腐蝕速率，mm/a，v₀>v₁。

1. 2. 2   電化學測試

采用CH1660電化學工作站進行電化學測試。采用三電極體系，工作電極為X70鋼，輔助電極為 碳棒,參比電極為飽和甘汞電極(SCE)。測試試樣的開路電位與電化學阻抗譜,阻抗譜頻率為10^-2~10⁵Hz；第7天時，動電位極化曲線測試區間為開路電位±300mV，掃描速率為0.1mV/s。

2  結果與討論

2. 1  腐蝕浸泡試驗

2. 1. 1  腐蝕速率

由圖1(a)可見,在試驗溶液中，當氧的質量分數為2%~4%時，隨著細菌濃度的增加，X70鋼的腐蝕速率逐漸增大；在含相同量SRB條件下，隨著氧含量的增大，X70鋼的均勻腐蝕速率有所增大，但當細菌含量為25個/mL、氧質量分數為4%時，試樣的腐蝕速率略有降低，這是由于當SRB細菌基數較低時，產生的具有“保護性”的生物膜較脆弱，對氧的“屏蔽效果”較差，SRB生長較緩慢，細菌腐蝕略微減弱，因此，腐蝕速率略微降低。而當細胞基數升高至10000個/mL時，在氧抑制SRB生長的同時，SRB搭建“屏蔽”生物膜的能力較強，對氧的屏蔽或“消化”作用較好，因此腐蝕速率略微升高。此外，在2%O₂質量分數下，SO₄^2-質量濃度升高至2150mg/L，X70鋼腐蝕速率增大至0.0721mm/a。表明，SO₄^2- 、O₂ 、SRB含量等均會加速X70鋼的腐蝕。由圖1(b)可見，隨著氧質量分數由2%升至4%，細菌增長緩慢，SRB生長被抑制;但在較低氧含量(2%) 下，當介質SO₄^2-質量分數升至2150mg/L時，SRB生長較快，細胞基數達到107級，這是因為SO4(2)-作為SRB代謝腐蝕的電子受體，在氧化還原反應中消耗SO₄^2-，釋放H₂S，使氧化還原反應右移，腐蝕加速。

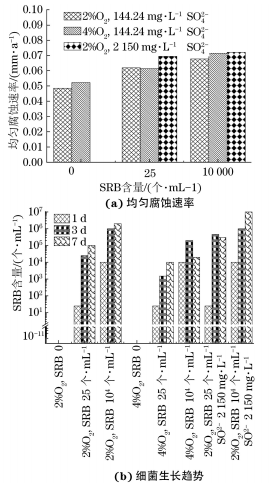

圖1 X70鋼在含不同量SRB試驗溶液中的腐蝕速率與細菌生長趨勢

以上結果表明，當氧的質量分數升至4%時，SRB生長受到抑制。雖然SRB曾經被歸為厭氧菌，但是最近的研究已經發現脫硫弧菌屬(在油氣工況下參與腐蝕的大多數SRB為脫硫弧菌屬)能通過改變電子來源耐受氧氣，且能快速適應環境中還原底物變化，激發體內抵抗分子氧的保護性酶來調整自身代謝能力，適應由于生存空間不斷縮小且惡劣的生存環境。

2. 1. 2  微觀腐蝕形貌

由圖2~4可見：在不同試驗溶液中經過7天浸泡后，試樣表面的產物膜均相不一。在2%O₂條件下，隨SRB含量升高,試樣表面的有機膜物質增多，并在局部區域有產物堆積，有機膜物質附近附著有SRB細胞，見圖2(d) 。當SO₄^2-質量濃度增至2150mg/L時，試樣表面開始出現密集的局部腐蝕坑，這是由于SO₄^2-量的增大為SRB腐蝕過程提供了源源不斷的電子受體，將Fe氧化為Fe²⁺，基體出現腐蝕坑。細菌附著在金屬表面形成生物膜后，試樣表面的腐蝕反應類型由均勻腐蝕逐漸轉變為局部腐蝕。

圖2 X70鋼在含不同量SRB試驗溶液 2%O₂ 14424mg/L SO₂^4-中浸泡7后的表面微觀形貌

圖3 X70鋼在含不同量SRB試驗溶液 4%O₂ 14424mg/L SO₂^4- 中浸泡7天后的表面微觀形貌

圖4 X70鋼在含不同量SRB試驗溶液2%O₂ 2150mg/L SO₂^4- 中浸泡7天后表面微觀形貌

由表3可見：隨著試驗溶液中SRB量的增加或細菌含量升高，腐蝕產物中S/P元素含量升高；當試驗溶液中O₂質量分數升至4%時，P/S有機元素含量降低；腐蝕產物中S/P元素含量隨SO₄^2-含量升高而升高。

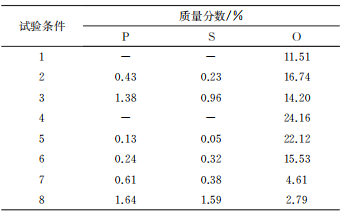

表3 在不同試驗環境中腐蝕7天后，試樣表面EDS分析結果

2. 1. 3  腐蝕產物成分

由圖5可見：在不同試驗溶液中經過7天浸泡后，試樣表面腐蝕產物結構相似。無SRB時，腐蝕產物主要成分為Fe和Fe₃O₄。加入不量SRB后，腐蝕產物成分主要包括Fe、Fe₃O₄及FeS等，且當SO₄^2-質量濃度升至2150mg/L時，腐蝕產物中的FeS峰值明顯。

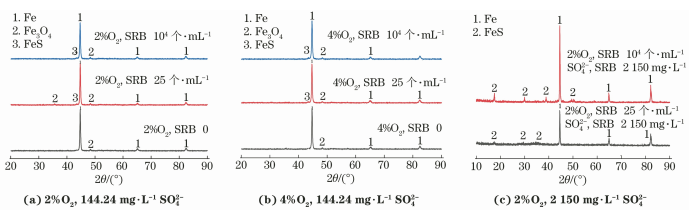

圖5 不同試驗溶液中經過7天浸泡后，試樣表面腐蝕產物的XRD圖譜

加菌體系中均含有腐蝕產物 FeS，即長時間的低氧狀態會導致SRB生長，促進SRB腐蝕。SRB可以將氫原子從金屬表面除去，有利于Fe氧化為Fe²⁺進入到溶液中，Fe²⁺與溶液中的SO₄^2-反應生成二次腐蝕產物FeS。

2.2   電化學試驗

由圖6可見：試驗1~3d時，試樣在各試驗溶液中的開路電位略微上升，第7天時試樣在各試驗溶液中的開路電位整體均趨于平穩。試樣在不同試驗溶液中的開路電位差異較大，這是由于在不同的腐蝕體系中，電極表面狀態不同,而開路電位僅代表了試樣在不同腐蝕體系中的熱力學趨勢，與實際腐蝕速率無直接相關性。

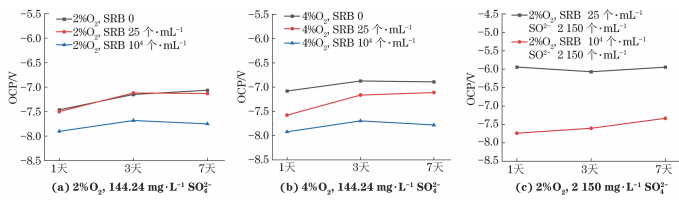

圖6 試樣在不同試驗溶液中的開路電位變化趨勢

由圖7和表4可見：試樣在各試驗溶液中的自腐蝕電流密度(J_corr) 及自腐蝕電位(E_corr) 的波動均較小，試樣在溶液中的腐蝕電流密度均低于有菌溶液中，且隨著溶液中O₂含量增加，試樣的腐蝕電流密度隨之增大。在含2%O₂溶液中，隨著SRB含量的升高，試樣的自腐蝕電流密度增大；在含4%O₂溶液中，試樣的J_corr變化呈現類似趨勢，當SRB含量為10000個/mL時，J_corr  最大(7.52×10^-5μA/cm²)。這是由于含細菌體系中的SRB參與了試樣表面的氧化還原反應，SRB加速了界面反應中電子的遷移，導致體系腐蝕電流密度增大。

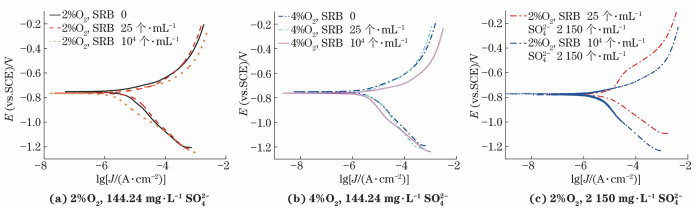

圖7 試樣在不同試驗溶液中的極化曲線

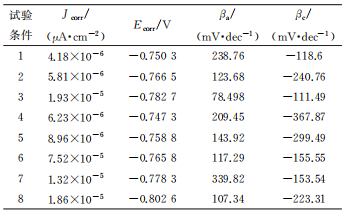

表4 極化曲線擬合結果

以上結果表明，在含氧條件下，隨著細菌含量和SO₄^2-含量的增加，在SRB代謝作用及氧的作用下， X70鋼的自腐蝕電位負移，自腐蝕電流密度增大，腐蝕敏感性增加，這與浸泡試驗結果一致。

2.3  討  論

圖1結果表明，試驗溶液對試樣的腐蝕性由強到弱(取前三)依次為溶液8(2%O₂，SO₄^2-質量濃度為2150mg/L，SRB含量為10000個/mL時) >溶液6(4%O₂，SO₄^2-質量濃度為144.24mg/L，SRB含量為10000個/mL時)>溶液7(2%O₂，SO₄^2-質量濃度為2150mg/L，SRB含量為25個/mL時)，此時試樣的腐蝕速率分別為0.0721，0.0714，0.0694mm/a，依據NACE0775分級標準，試樣在三種試驗溶液中均為中度腐蝕。依據試樣在各試驗溶液中的腐蝕速率，計算各因素對腐蝕的影響。

由表5可知，在其他條件相同的情況下，硫酸鹽質量濃度由144.24mg/L增至2150mg/L后，腐蝕速率增大了6%；SRB含量由25個/mL增至10000個/mL后，腐蝕速率增大了3.7%；氧質量分數由2%增至4%后，腐蝕速率增大了5.18%。這表明，腐蝕受SO₄^2-含量的影響最大，其次為O2含量，受SRB含量的影響較小。此外，從腐蝕產物成分結果來看，不同腐蝕體系中腐蝕產物成分主要為Fe₃O₄及少量FeS等，當SO₄^2- 質量濃度升至2150mg/L時，腐蝕產物中的FeS峰值變得更加明顯。這表明，腐蝕機制主要以氧腐蝕為主，SRB腐蝕為輔，硫酸鹽的存在會促進SRB腐蝕，從而加劇X70鋼腐蝕。

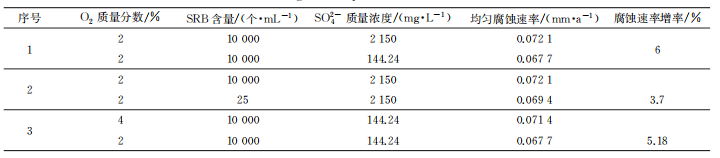

表5 不同因素導致的腐蝕速率增率

4  結論

(1) 在2%O₂條件下，硫酸鹽和SRB含量的增大，均會導致未投產天然氣管道(X70鋼) 的均勻腐蝕速率升高；當氧質量分數升高至4%，X70鋼腐蝕速率略微升高，但抑制了SRB繁殖代謝，SRB生長被抑制。

(2)SO₂^4-質量濃度增至2150mg/L時，基體表面出現腐蝕坑，腐蝕產物中S/P元素含量升高。當氧質量分數升至4%時，腐蝕產物中S/P素含量略微降低。細菌附著在金屬表面形成生物膜后，試樣表面的腐蝕反應由均勻腐蝕逐漸轉變為局部腐蝕。腐蝕產物成分主要為Fe、Fe₃O₄及FeS等。

(3) 在含氧條件下，隨著細菌含量和SO₄^2-含量的增加，在SRB代謝作用及氧的作用下，X70鋼的自腐蝕電位負移，自腐蝕電流密度增大，試樣腐蝕敏感性增加。

(4) 當未投產天然氣管道中存在試壓水介質殘留時，當O₂的質量分數不超過4%時，X70鋼腐蝕的影響因素權重的降序為硫酸鹽、氧含量、SRB含量。腐蝕機制以氧腐蝕為主，SRB腐蝕為輔，硫酸鹽的存在會促進SRB腐蝕，從而加劇X70鋼腐蝕。

作者：

劉志鵬¹，岳媛²，周巍¹，溫寧華²，侯向峰¹

工作單位：

1.  中海廣東天然氣有限責任公司

2.  安科工程技術研究院(北京)有限公司

來源：《腐蝕與防護》2025年4期
