懸索橋主纜防腐過程中面臨的問題及解決思路

2025-01-20 14:56:36 作者：腐蝕與防護來源：腐蝕與防護分享至：

懸索橋簡介

懸索橋，因其優美的線型和出眾的跨越能力，受到工程界的青睞，而改革開放以后我國開始大量的建造懸索橋，從主跨452米的汕頭海灣大橋，到主跨1688米的南沙大橋坭洲水道橋，再到主跨1700米的楊泗港大橋以及規劃中主跨2300米的張皋過江通道，我國建造的懸索橋跨徑正在不斷的被刷新記錄。

圖 1 張皋過江通道效果圖

國內懸索橋的設計壽命一般為100年，如何保證橋在建成后的100年里屹立不到，甚至超期服役，這事關懸索橋結構的方方面面，比如主纜，吊索，主塔，索鞍，錨碇，加勁梁以及橋面系等。上述結構中，主塔，索鞍，錨碇屬于永久性結構，在設計的服役期間基本不會發生損壞。吊索，橋面系和加勁梁均為可更換部件，成功更換的案例已十分常見。唯獨懸索橋的主纜，其作為懸索橋的主要受力部件，起到承托梁體及橋面荷載的作用，如防腐不到位主纜內部的鋼絲容易出現裂紋甚至發生銹斷，由于迄今為止尚無主纜成功更換的案例，因此從某種程度上說主纜的壽命直接決定了懸索橋的整體壽命，因此主纜的防腐保護對于懸索橋來說尤為重要。

懸索橋主纜

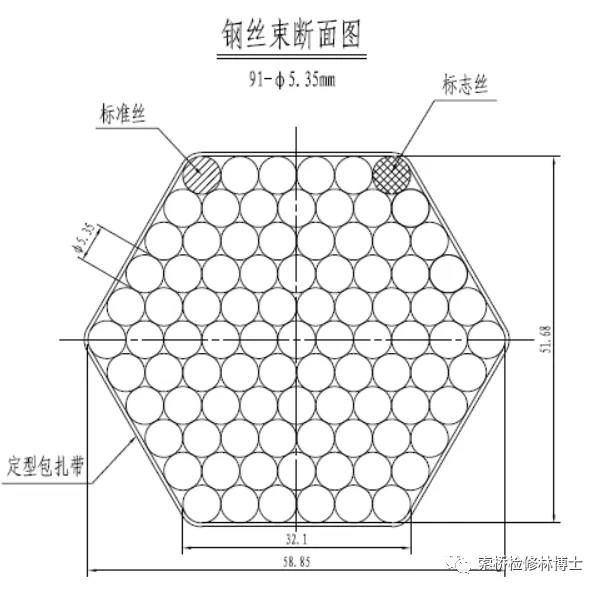

國內大型懸索橋多為平行鋼絲型主纜（個別小型懸索橋可能為鋼絞線型主纜），其架設過程一般采用PPWS預制平行鋼絲索股法（AS空中紡絲法在國內比較少見），即先在工廠內按照一定的規律將91或127根鋼絲編成如圖 3所示的正六邊形結構，然后打卷成盤狀以方便運輸。

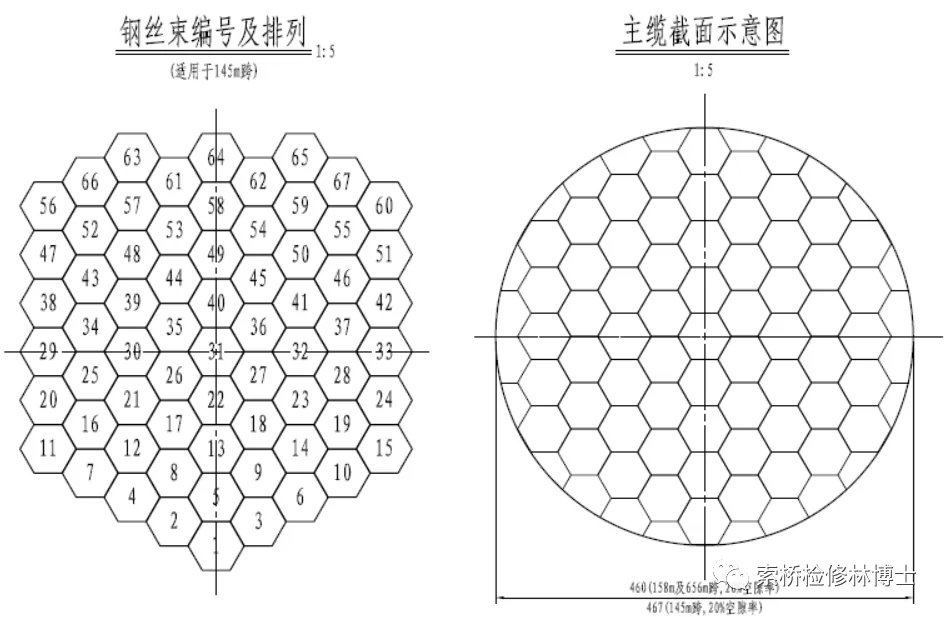

圖 2 主纜索股編制方法示意圖

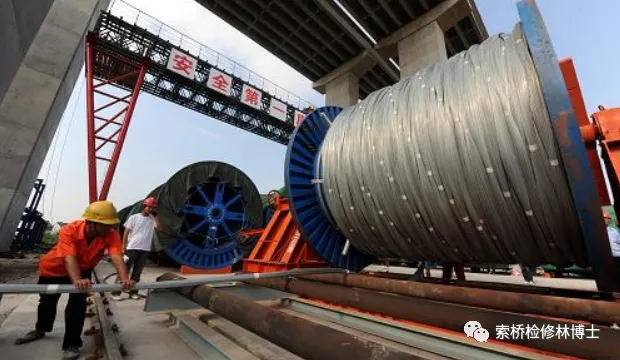

圖 3 主纜索股盤卷示意圖

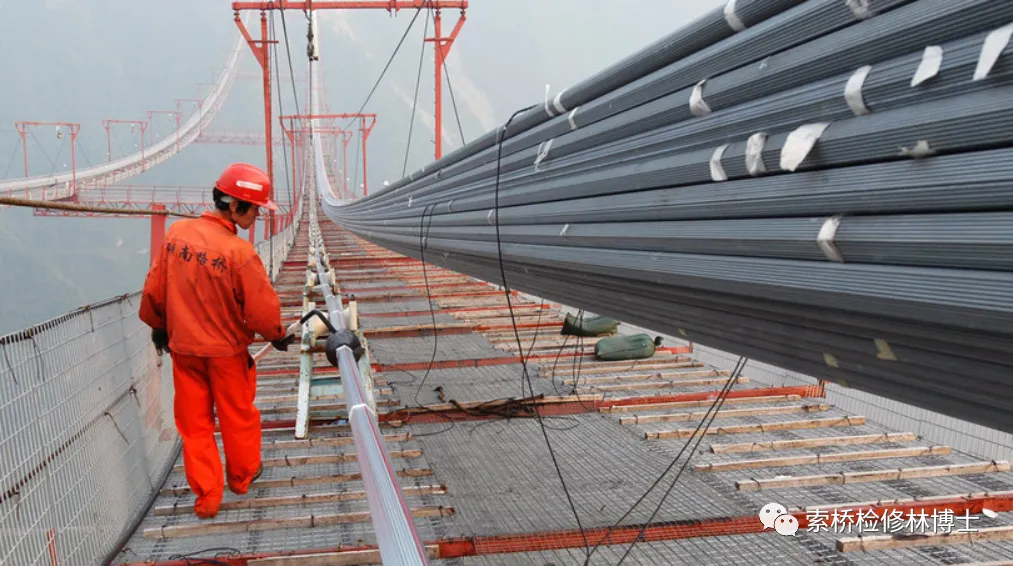

將整盤預制好的索股運往施工現場后，將索股盤放置在懸索橋其中一側錨碇位置，使用臨時架設的往復式索股拽拉系統沿著貓道上放置好的引導輪進行主纜架設，鋼絲索股牽引到位后，按照預先編好的順序將索股移入索鞍內。

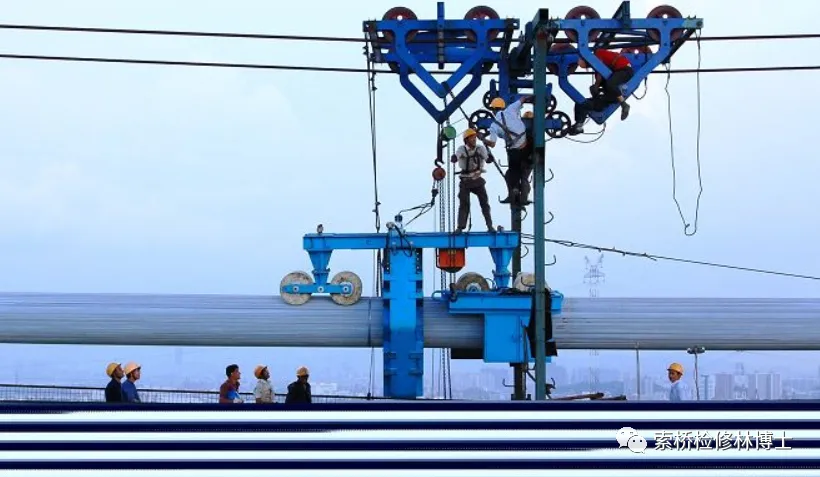

圖 4 懸索橋主纜架纜現場

待全部索股架設完畢后，使用緊纜機對主纜進行整圓，壓實處理，使得主纜界面由原先的不規則形狀變成標準的圓形且形成合理的空隙率，根據纜徑的變化情況，緊纜過程可能需要反復進行幾次，如圖 6所示。

圖 5 懸索橋主纜編纜及緊纜示意圖

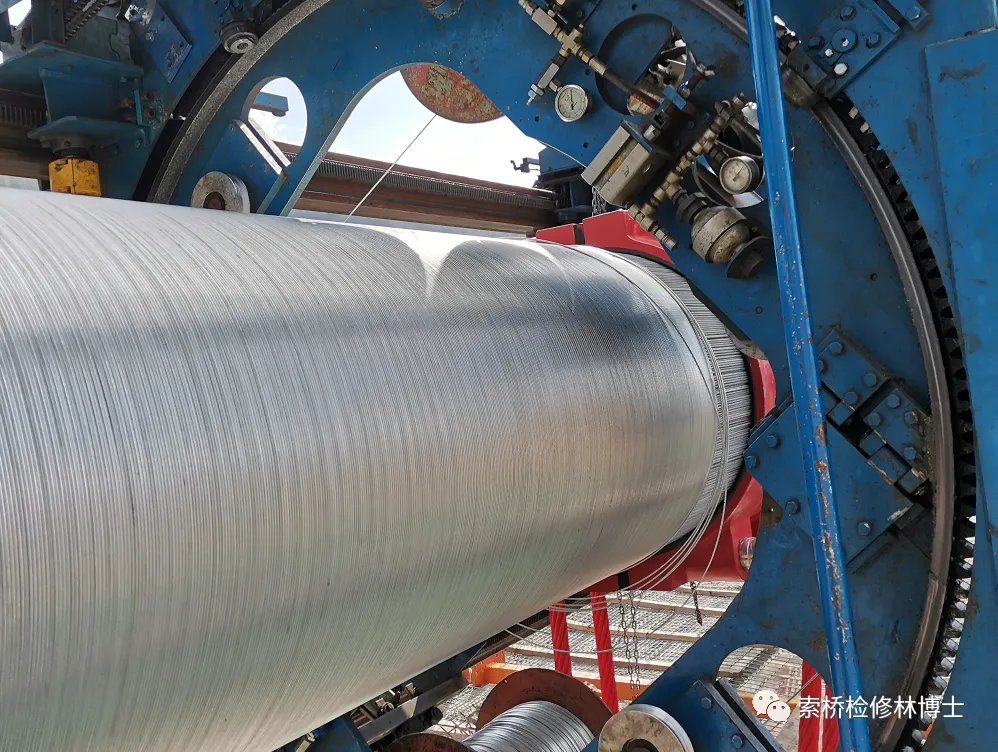

圖 6 懸索橋緊纜過程

緊纜工作結束后就可以開始安裝索夾、吊桿以及架梁等工作。

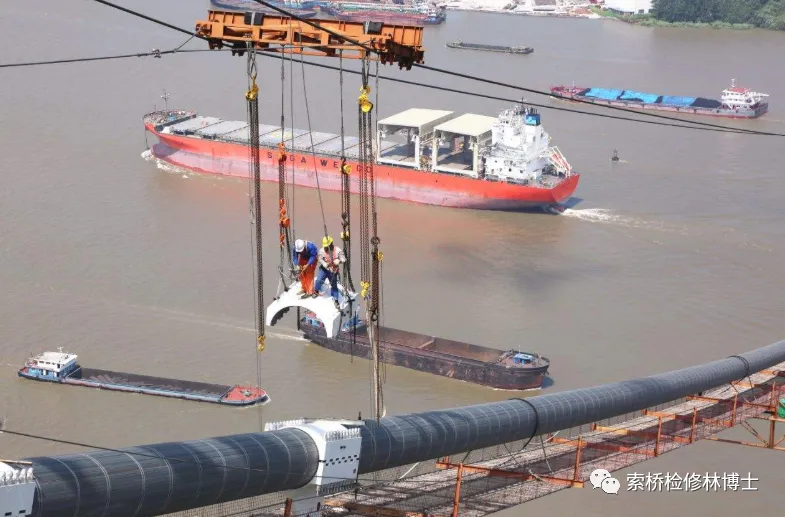

圖 7 懸索橋安裝索夾

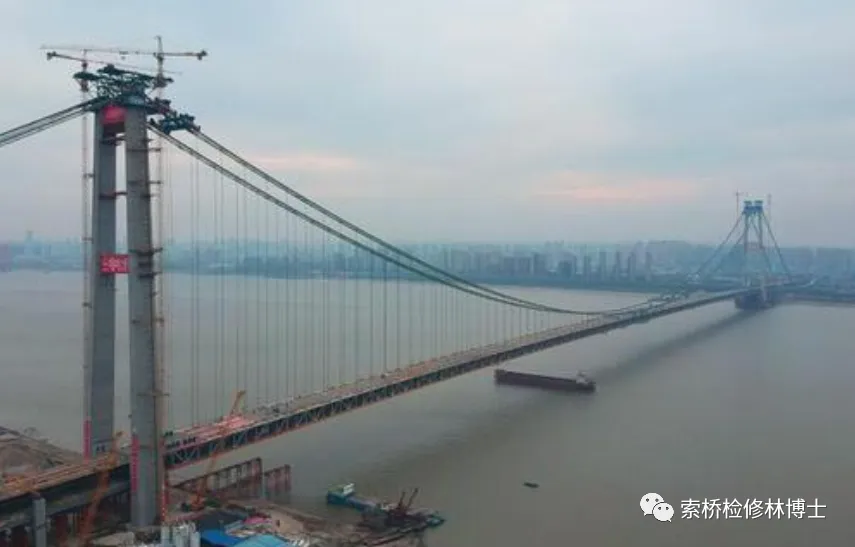

圖 8 懸索橋架梁

圖 9 懸索橋架梁結束

纜徑隨著架梁工作結束將進一步變小，在對索夾螺栓進行補張拉之后，就可以開始進行主纜纏絲及防腐涂裝等收尾工作。

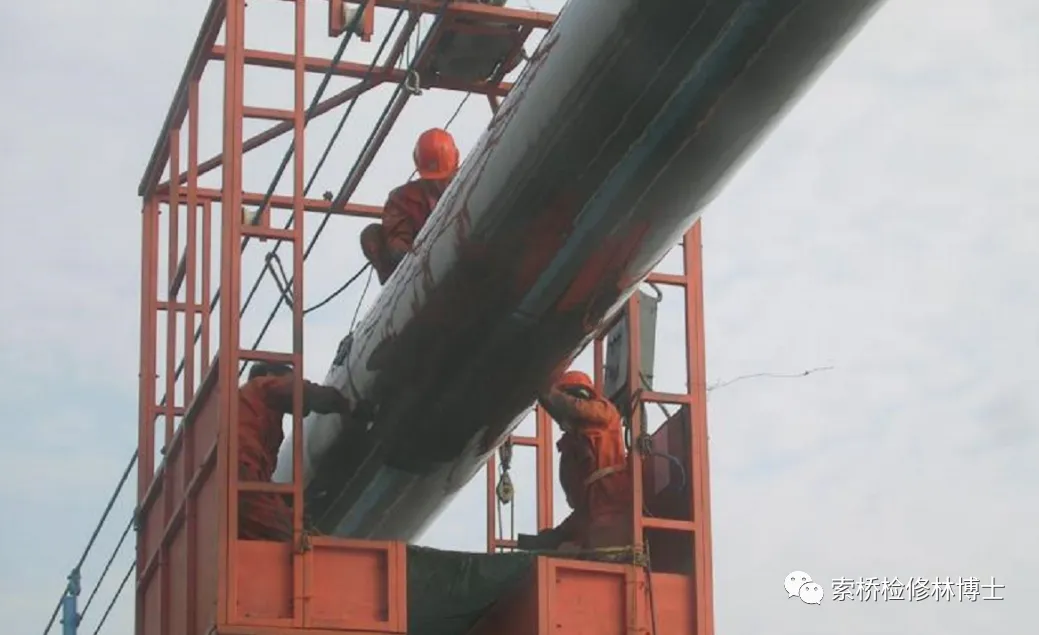

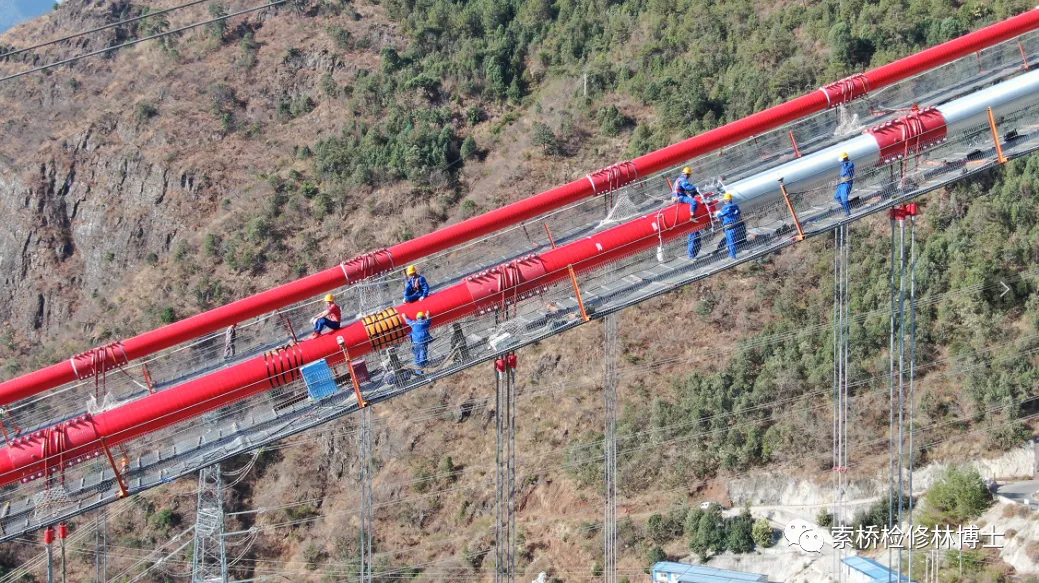

圖 10 主纜纏絲

圖 11 主纜刮膠密封

圖 12 主纜纏包密封

存在的問題

正如前文所述，懸索橋設計壽命100年，如何保證主纜鋼絲在這100年不發生銹蝕，這是一個世界難題。國內外懸索橋開纜檢查的結果顯示，服役不到50年的英國福斯公路橋主纜內部出現了大量斷絲。而國內早期建設的懸索橋主纜在近年的開纜檢查時也發現了大量表層鋼絲4級腐蝕。

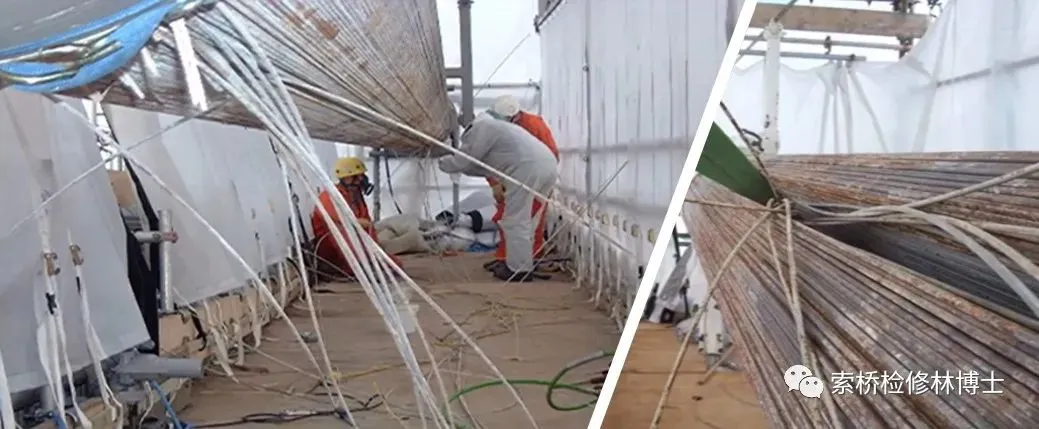

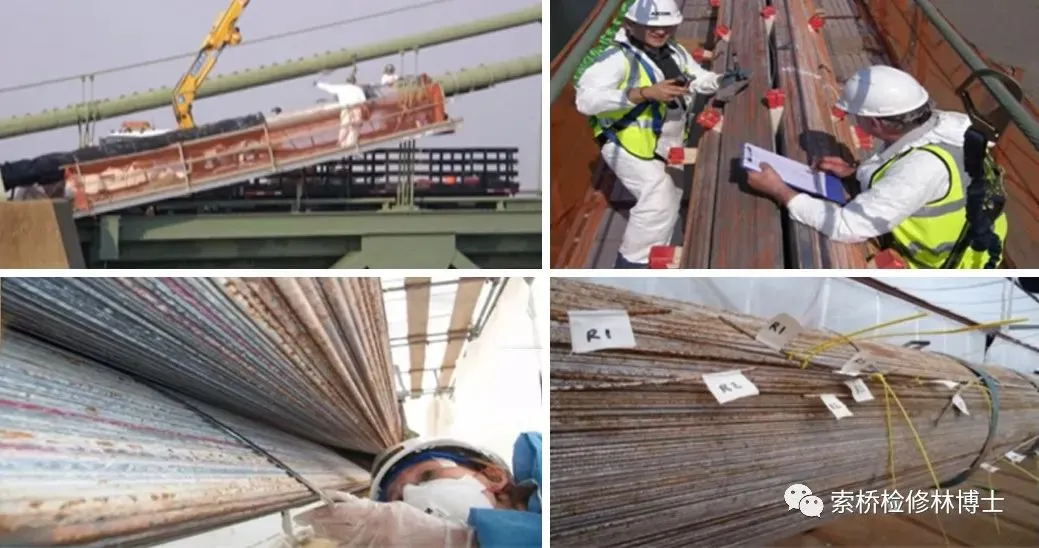

圖 13 國外懸索橋主纜開纜檢查

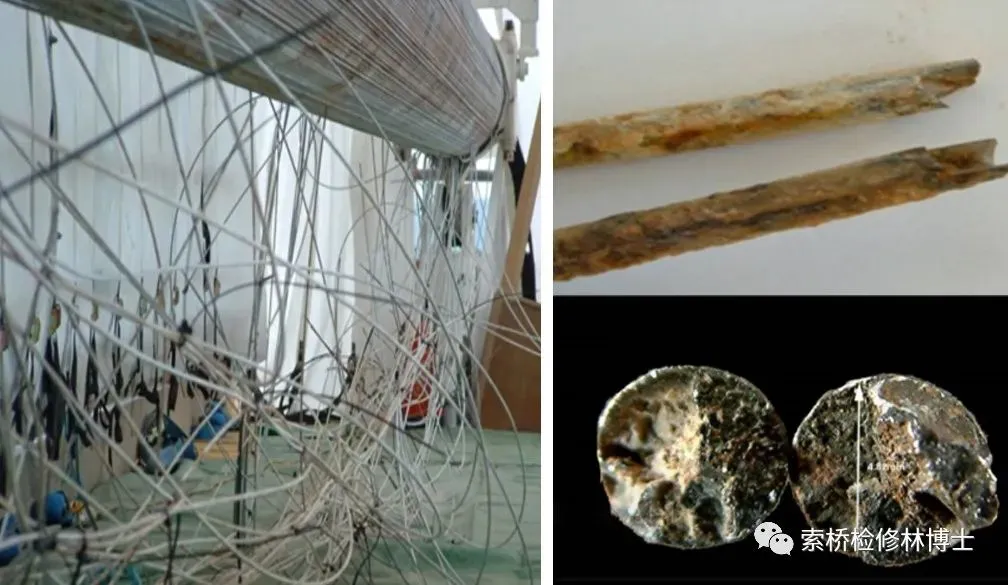

圖 14 國外懸索橋主纜開纜檢查發現斷絲情況

圖 15 國外某懸索橋斷絲外觀形態及斷面情況

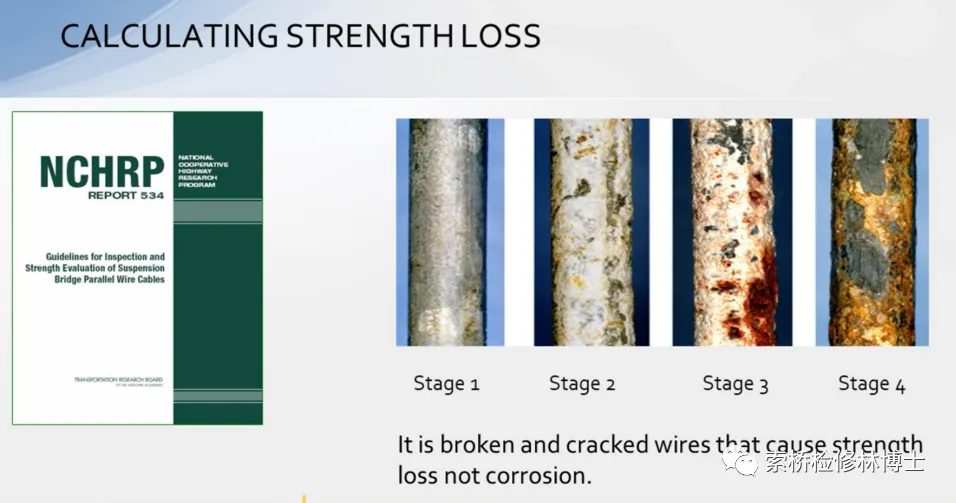

圖 16 美國534指南中對鋼絲的分類法

經過對比分析可以得出以下規律:

1、從整座橋來看，主纜跨中最低點附近的銹蝕情況要比其他部位嚴重；

2、主纜表層鋼絲銹蝕情況比內層鋼絲要嚴重；

3、通車時間接近的懸索橋開纜檢查對比發現，使用了底涂，不干性膩子+密封膠的橋，主纜鋼絲銹蝕情況要比其他橋情況輕一些。

解決思路

回顧我國懸索橋主纜防腐體系的發展歷程，可以大致劃分為3個階段：

2000年以前，我國懸索橋設計與建設還處于摸索階段，主纜防腐主要參照歐美普遍采用的方式，即在主纜纏絲前，先用紅丹或者鋅膩子對主纜鋼絲進行填充，膩子主要起到對主纜鋼絲鈍化或陰極保護的作用，然后對主纜表面進行纏絲約束主纜并為涂裝提供較為平整的表面，最后處于密封與大橋景觀的需要在纏絲表面進行油漆涂裝。

2000年前后，國內研究院提出了專利性的主纜密封膠涂裝體系（后稱密封膠體系），該體系以非硫化阻蝕密封膏+纏絲+硫化性密封膠+面漆作為主要配套方案，經過汕頭海灣大橋，西陵長江大橋等項目的試驗性應用成功后，于2007年上升為交通部的推薦標準《懸索橋主纜系統防腐涂裝技術條件》標準號為：JT/T 694-2007，在接下來的十幾年間，該主纜防腐體系占據了我國主纜防腐體系的絕對地位。

2015年，隨著國內首座運用國產纏包帶密封體系（后稱纏包帶體系）的項目貴州清水河大橋建成通車，拉開了國內主纜纏包帶應用的新局面，目前主纜纏包帶防腐體系方案已經遍地開花，與密封膠防腐方案各占半壁江山，預料這兩種防腐方案將會在今后很長一段時間里面并存。

上述兩大主流主纜防腐系統目前均存在各自的優缺點，為了確保懸索橋主纜壽命能夠滿足設計要求，在實際應用中還需要不斷對其進行改進，促進技術不斷完善。
