大氣腐蝕作為最為常見的一種腐蝕形式，廣泛影響著軌道交通、建筑結構、石油石化及能源等行業基礎設施設備的服役安全。研究表明，鋼鐵材料的大氣腐蝕行為受到各種環境因素的影響，如溫度、濕度、氯離子及各種污染物的含量等。這些環境因素具有明顯的地域特征，因此鋼鐵的大氣腐蝕行為也具有鮮明的地域特征。收集環境信息、獲取材料的實時腐蝕數據，對快速、低成本篩選與設計新材料，實現其耐蝕性快速驗證及材料腐蝕數據的快速積累有著重要意義，這也是腐蝕大數據的理論基礎。

為了獲取更多、更準確的腐蝕數據，研究人員開發了多種在線監測傳感器技術，如電阻探針、石英電子微天平、電偶探針技術等。其中，電偶型腐蝕監測傳感器被廣泛應用于大氣環境中金屬的腐蝕檢測與評價工作。其基本原理是利用電位不同的兩種金屬配對組成電偶腐蝕傳感器，通過高靈敏度電流計檢測的腐蝕電流反映陽極金屬在指定環境中的腐蝕速率。有研究人員采用大氣腐蝕監測（ACM）傳感器在中國6個室外動態大氣環境中對碳鋼的初始大氣腐蝕進行了為期1月的研究，發現環境因素的影響大小排序是降雨?duì)顟B(tài)、相對濕度、溫度。

腐蝕大數據研究嚴重依賴于基礎數據的處理。數據挖掘技術是一種利用數學方法挖掘復雜數據因果關聯性的方法。通過數據挖掘技術如機器學習，可以探索材料的腐蝕數據與其環境因素之間的關系，因此其在材料腐蝕中的應用逐漸引起關注。機器學習技術的主要方式是通過算法對輸入的數據進行不間斷訓練，從而得到預測模型，以此指導新材料的發展。作為一種介于計算機和統計學之間的交叉學科，機器學習技術能夠?yàn)楦g試驗相關數據建立起拓?fù)浣Y(jié)構，其具有非線性分析的優勢，能對金屬材料腐蝕行為進行科學的預測。但是，金屬材料的腐蝕過程復雜，受到多種腐蝕因素的影響，而且環境數據不斷變化，因此準確預測金屬材料的腐蝕行為仍是研究的難點。任何預測方法都存在一定的偏差，但預測結果仍然具有很好的參考價值，能夠?yàn)榻饘俨牧系氖褂镁S護提供可靠依據。

Q345碳鋼被廣泛應用于橋梁、車輛、船舶等領域，是大氣腐蝕研究中一種常用的材料。因此，南昌航空大學和北京科技大學的研究人員采用ACM傳感器在我國4種典型大氣環境中對Q345碳鋼的腐蝕數據進行長期連續監測，同時記錄了氣溫、相對濕度等環境數據。利用機器學習如人工神經網絡及深度學習網絡，研究了碳鋼腐蝕行為與室外動態大氣環境中各種環境因素之間的關系，尋找碳鋼大氣腐蝕行為最主要的影響因素。

試驗方法

1 試驗材料

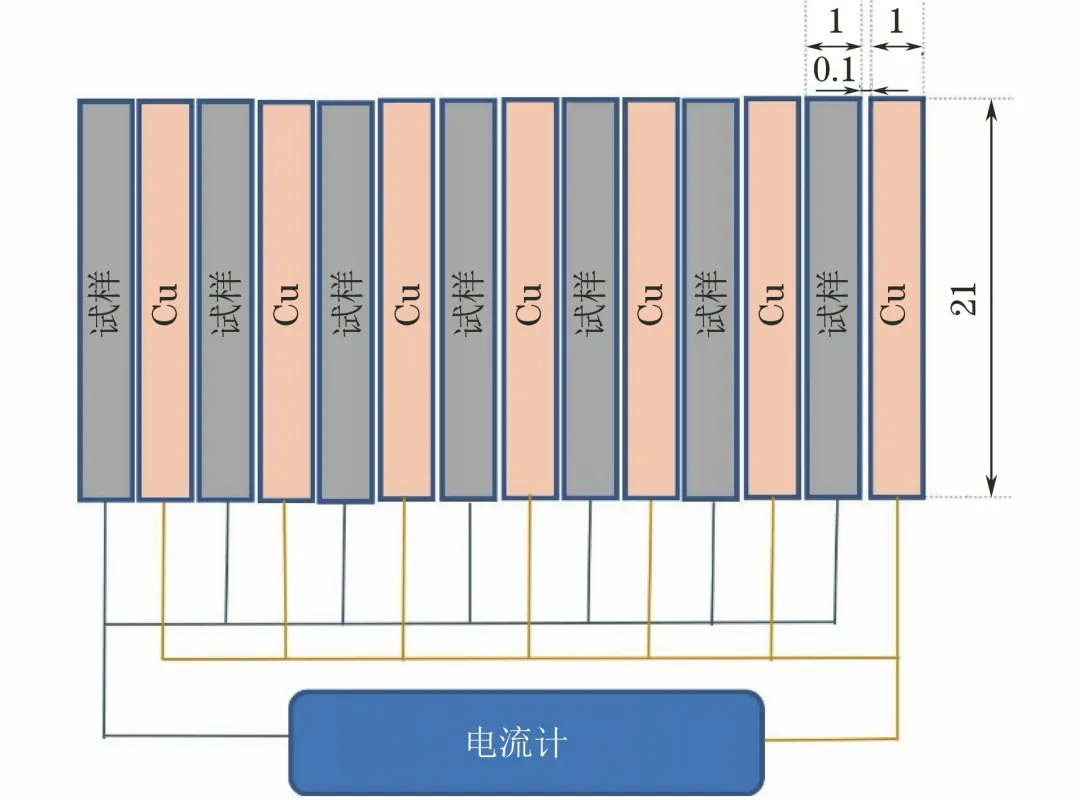

試驗使用ACM傳感器對Q345碳鋼在我國4種典型大氣環境中的腐蝕行為進行了長期連續監測。傳感器陽極材料（工作電極WE）為Q345碳鋼，陰極材料（參比電極RE和輔助電極CE）均為純銅（純度大于99.5%），其示意圖如圖1所示。

圖1 ACM腐蝕傳感器的示意圖

分別從同一塊Q345碳鋼板和純銅板上切割傳感器的陽極材料和陰極材料，且加工方向一致，加工尺寸為21 mm×12 mm×1 mm。采用雕刻機加工絕緣墊片，尺寸為21 mm×10 mm×0.1 mm，材料為玻璃纖維環氧復合板（FR4）。將陽極材料和陰極材料與絕緣墊片一對一緊密結合，用兩芯鍍銀屏蔽線分別連接陰陽極的金屬材料，并用環氧樹脂進行封裝。在試樣組裝過程中，導線連接接觸點的接觸電阻均小于0.1 mΩ。然后，用環氧樹脂灌封膠將傳感器密封，室溫下固化48小時以上。

2 腐蝕大數據采集

試驗選取國家材料環境腐蝕平臺4個腐蝕試驗站安裝ACM傳感器及數據采集設備，試驗地經緯度信息及環境類型如下：

天津  位于環渤海地區，東經117°24′，北緯39°33′，屬于溫帶沿海城市環境，具有典型的城市海洋大氣環境特征。

南京  位于長江下游，東經118°45′，北緯32°12′，屬于潮濕的亞熱帶環境，具有典型的城市大氣環境特征。

青島  位于黃海沿岸，東經120°25′，北緯36°05′，氣候濕潤溫和，具有典型的工業海洋大氣環境特征。

三亞  位于南海之濱，東經109°21′，北緯18°18′，屬于沿海潮濕熱帶環境，具有典型的熱帶海洋大氣環境特征。

將封裝好的銅/鋼ACM傳感器用SiC砂紙逐級（至2000號）打磨，并用去離子水和無水乙醇清洗吹干，然后放置在上述4個腐蝕試驗站進行長時間曝曬試驗。傳感器在線監測并實時反饋記錄工作電極（WE）和參比/輔助電極（RE/CE）之間的相對電流密度，采樣頻率為1次/min。

在曝曬試驗過程中，除了采集Q345碳鋼腐蝕電流密度外，還需要采集曝曬試驗現場的空氣污染指數（CO、O3、NO、SO2、PM10和PM2.5等污染物含量）、溫度、濕度、降雨?duì)顟B(tài)等環境參數。

3 人工神經網絡及深度神經網絡

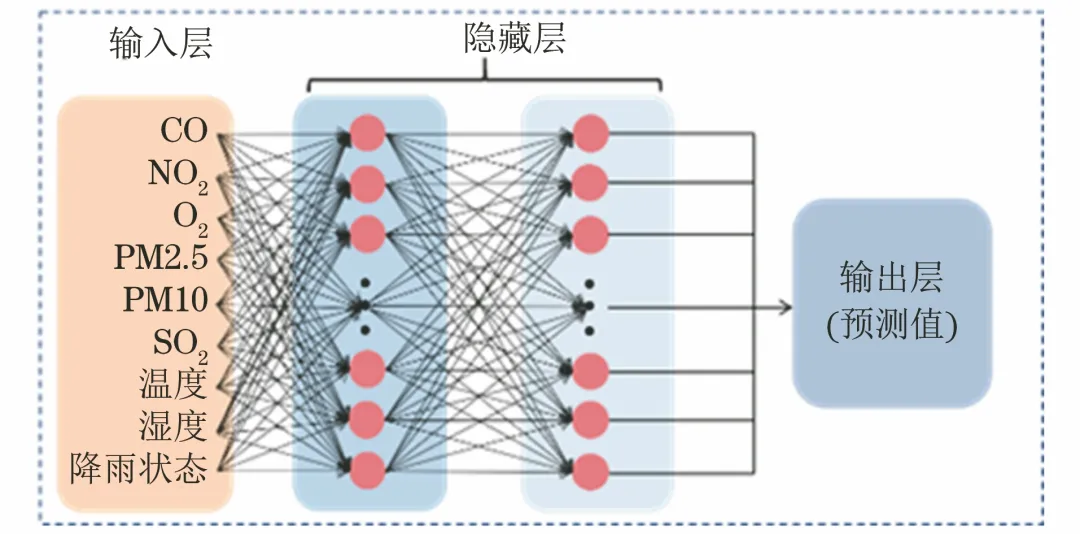

人工神經網絡及深度神經網絡（ANN/DNN）的結構如圖2所示。該系統由輸入層，隱藏層（多層）和輸出層等多層網絡組成。

圖2 ANN/DNN模型的結構

ANN和DNN之間的拓?fù)洳町愂请[藏層數。通常，當神經網絡只有一個隱藏層時，稱為ANN。當神經網絡有兩個或多個隱藏層時，稱為DNN。這兩個神經網絡有一個相同之處，即只有相鄰層的節點被連接，而同一層和跨層節點之間不相互連接。這些層是完全連接的，也就是說，i層中的任何神經元都必須連接到(i+1)層中的任何神經元，每層都可以視為邏輯回歸模型。

在這項研究中，神經網絡的活動規則是Sigmoidal函數，每個相鄰層之間的關系是線性關系。

ANN和DNN之間的學習規則完全不同。在人工神經網絡中，學習規則采用了反向傳播的方法。反向傳播是使用迭代算法訓練整個網絡，隨機設置初始值，計算當前網絡的輸出，然后根據當前輸出和標簽之間的差異更改前幾層的參數，直到收斂（整體是梯度下降法）。

深度學習是一種分層訓練機制，采用DNN正向傳播算法計算。DNN正向傳播算法將使用多個權重系數矩陣W和偏差向量b對輸入值向量x進行一系列線性運算和激活運算。計算從輸入層開始，逐層執行，直到計算到達輸出層。

各站點腐蝕數據及環境數據分析

在天津、南京、青島和三亞4種典型大氣環境中通過ACM傳感器對Q345碳鋼的腐蝕行為進行了1年左右連續大數據監測，采集了包括空氣污染指數、溫度、相對濕度、降雨?duì)顟B(tài)以及Q345碳鋼腐蝕電流密度等10維數據。數據顯示，所有隨時間變化的參數都表現出規則的鋸齒形模式，即呈周期性（24小時）重復。

根據ACM傳感器工作原理，ACM輸出的電流密度與陽極材料在該環境中的腐蝕速率存在一定關系，因此可以通過數學方法將ACM傳感器的測試結果轉換成材料的腐蝕數據，ACM傳感器輸出電流密度越大，陽極材料在該環境中的腐蝕速率越大。為了方便試驗數據處理，作者直接使用ACM傳感器輸出電流密度表征Q345碳鋼的大氣腐蝕速率，并未對二者進行轉換。

在4個典型站點中，Q345碳鋼的腐蝕速率與溫度呈現出相反的變化趨勢，即溫度升高腐蝕速率降低，而與相對濕度呈現出相同的變化趨勢，即相對濕度升高腐蝕速率增大。溫度和相對濕度對Q345碳鋼的腐蝕速率具有很大的影響。

根據數據曲線很難判斷空氣污染物含量與Q345碳鋼腐蝕速率的關系。盡管如此，仍不可否認空氣污染物對大氣腐蝕性有重要影響。由于污染物對碳鋼腐蝕的影響非常復雜，無法直接通過線性或指數關系將其可視化。因此，必須使用輔助方法來探索大氣腐蝕與污染物含量之間的關系。作者將使用人工神經網絡（ANN）模型對收集到的4種典型環境中的環境數據和Q345碳鋼的腐蝕速率進行分析處理。

基于ANN模型的Q345碳鋼腐蝕速率預測

ANN和DNN模型模仿人類大腦的神經元結構，可以通過預先設定的數學函數，自動調整神經單元間的連接強度，不斷更新自變量在擬合過程中的權重，從而使模型計算結果更加接近真實值。

作者使用只有一個隱藏層的ANN模型進行訓練，討論各種環境因素與Q345碳鋼大氣腐蝕速率的關系。輸入層為各種環境因素每小時的平均值。輸出層以傳感器輸出電流作為預測對象。

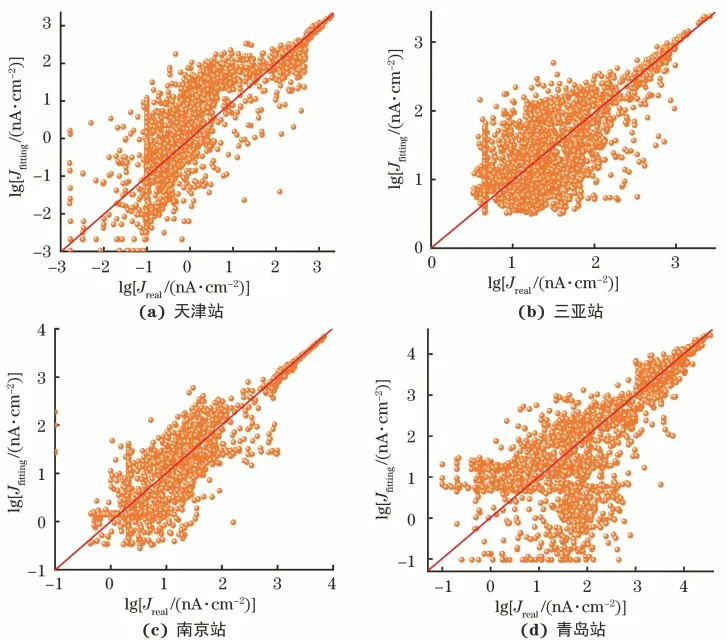

訓練結果如圖3所示，橫坐標為ACM傳感器輸出的Q345碳鋼腐蝕電流密度（真實值），縱坐標為ANN模型計算結果（擬合值）。總體而言，真實值與擬合值之間存在一定的線性關系，但是在4種典型大氣環境中均存在一定的誤差，表現出散點的分布離散性較大。

圖3 基于ANN模型的Q345碳鋼腐蝕速率訓練結果

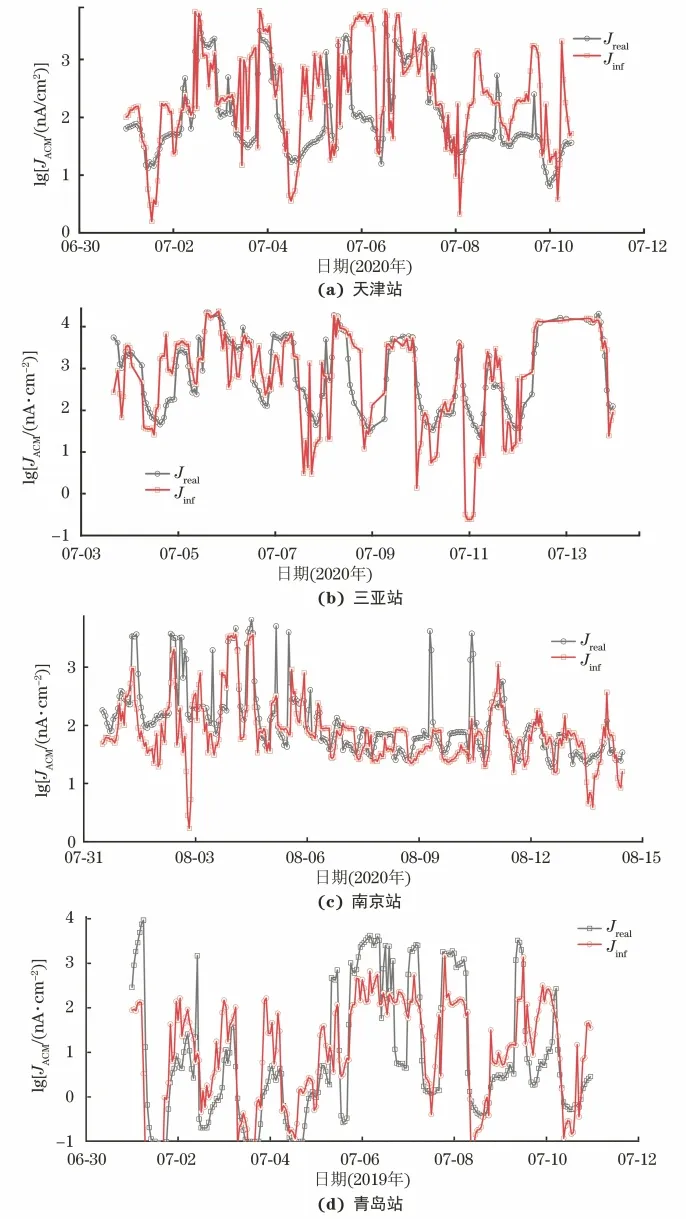

使用圖3得到的ANN訓練結果對某一時期Q345碳鋼的腐蝕速率進行預測，預測時輸入的環境數據為隨機選取的一段時間內4個站點的環境數據，將預測結果與ACM傳感器監測得到的同時期Q345碳鋼的腐蝕電流密度進行對比，結果如圖4所示。

圖4 基于ANN模型的Q345碳鋼腐蝕速率預測結果

結果表明，ANN模型得到的預測值與真實值的變化趨勢整體一致，只有部分階段存在誤差，這表明ANN模型可以預測碳鋼的腐蝕趨勢。但是，某一時期具體的預測值與真實值之間仍有較大誤差，還需要對模型進行反復訓練并不斷修正。

大氣環境因素權重分析

建立人工神經網絡學習算法的目的除了用于預測材料大氣腐蝕趨勢外，還希望確定各種環境因素對材料大氣腐蝕影響的權重。

想要得到輸入因素（大氣環境）與輸出因素（腐蝕速率）之間的關系，需建立輸入因素對輸出結果之間的決策權重，因此有必要對各神經元之間的權重加以分析處理。

一般來說，輸入?yún)⒘颗c輸出參量之間的關系可利用以下計算方法來描述：

相關顯著性系數

相關指數

絕對影響系數

式中：i為人工神經網絡的輸入單元，i=1,…,m；j為神經網絡的輸出單元，j=1,…,n；k為神經網絡的隱含單元，k=1,…,P；ωjk為輸出層神經元j和隱含層神經元k之間的權重系數。

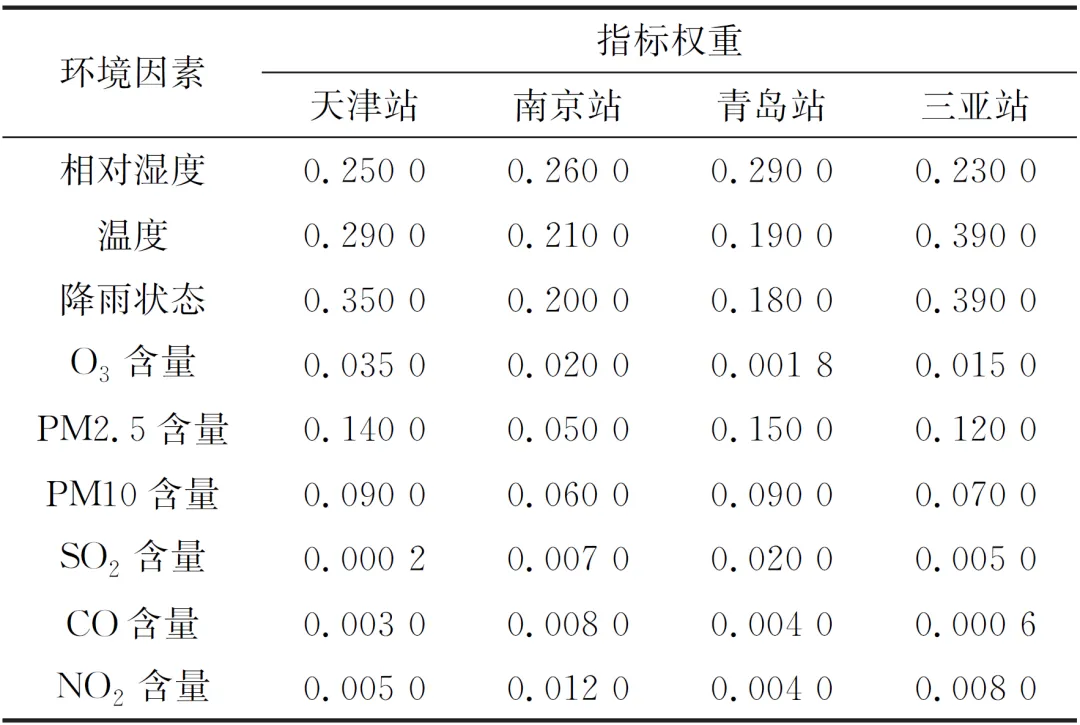

由以上公式計算的絕對影響系數Sij就是所求的各個輸入因素的權重系數，結果如下：

可見無論哪種大氣環境，相對濕度、降雨?duì)顟B(tài)和溫度都是影響碳鋼大氣腐蝕最重要的因素。4個站點的環境因素影響由大到小的順序分別為：

天津  降雨?duì)顟B(tài)>溫度>相對濕度

南京  相對濕度>溫度>降雨?duì)顟B(tài)

青島  降雨?duì)顟B(tài)>溫度>相對濕度

三亞  降雨?duì)顟B(tài)>溫度>相對濕度

根據一般的腐蝕理論，溫度越高，腐蝕速率越快。而本次試驗中ACM傳感器監測得到的Q345碳鋼腐蝕速率與溫度的關系是負相關的。這可能與相對濕度影響有關。當相對濕度較低時，試樣表面無法形成薄液膜，因此腐蝕速率較慢；當相對濕度超過臨界值時，試樣表面形成了肉眼不可見的薄液膜，發生電化學腐蝕，因此腐蝕速率較快；當相對濕度較大時，如下雨時，薄液膜較厚，反而阻礙了陰極溶解過程中氧的傳輸，故腐蝕速率降低。

降雨?duì)顟B(tài)和溫度都會影響相對濕度，降雨或溫度越低，空氣中的相對濕度就越大，因此有理由認為相對濕度是影響Q345碳鋼大氣腐蝕速率的最重要因素，其次是溫度。這也可以解釋Q345碳鋼腐蝕電流密度隨溫度呈負相關變化。

在4種大氣腐蝕環境中，空氣污染指數對Q345碳鋼大氣腐蝕的影響權重不同。4個站點的空氣污染指數影響權重由大到小的順序分別為：

天津  PM2.5含量>PM10含量>O3含量>NO2含量>CO含量>SO2含量

南京  PM10含量>PM2.5含量>O3含量>NO2含量>CO含量>SO2含量

青島  PM2.5含量>PM10含量>SO2含量>O3含量>CO含量>NO2含量

三亞  PM10含量>PM2.5含量>O3含量>NO2含量>SO2含量>CO含量

在所有大氣污染物中，對Q345碳鋼大氣腐蝕影響最大的污染物為懸浮顆粒物，在天津和青島大氣環境中影響最大的污染物是PM2.5，而在南京和三亞大氣環境中影響最大的污染物為PM10。

除了顆粒狀污染物，O3、NO2和SO2也是對Q345碳鋼腐蝕影響較大的污染物。不過，在天津、南京、三亞3種大氣環境中O3的影響大于NO2和SO2，而在青島大氣環境中SO2的影響大于O3和NO2。

結 論

(1) 使用人工神經網絡模型對ACM傳感器輸出的腐蝕電流密度進行訓練，其訓練結果可以預測Q345碳鋼的腐蝕趨勢，但具體的腐蝕電流密度預測值誤差較大，還需要對模型進行反復訓練并不斷修正。

(2) 通過天津、南京、青島和三亞4個站點大氣環境因素的權重分析發現，在4種典型大氣環境中相對濕度和溫度是影響Q345碳鋼大氣腐蝕最重要的因素，其中相對濕度對Q345碳鋼的影響最大。大氣污染物中對Q345碳鋼腐蝕影響最大的是大氣中的懸浮顆粒。
