ISO 12944

ISO 12944《色漆和清漆-防護(hù)涂料體系對鋼結(jié)構(gòu)的防腐蝕保護(hù)》是在一定環(huán)境條件下鋼結(jié)構(gòu)涂層防腐蝕比較全面的標(biāo)準(zhǔn)，也是目前鋼結(jié)構(gòu)防腐涂層體系的設(shè)計指南。下面小編為您分享涂層體系選擇的“4S”方法。

01 ISO 12944涂層體系選擇“4S法”

Step 1：確認(rèn)環(huán)境條件的類型

Step 2：確認(rèn)防護(hù)涂料耐久性

Step 3：選擇工程需的涂層體系

Step 4：涂層體系實驗室驗證

S1 認(rèn)環(huán)境條件的類型

ISO 12944-2部分對環(huán)境條件的類型有明確的劃分。

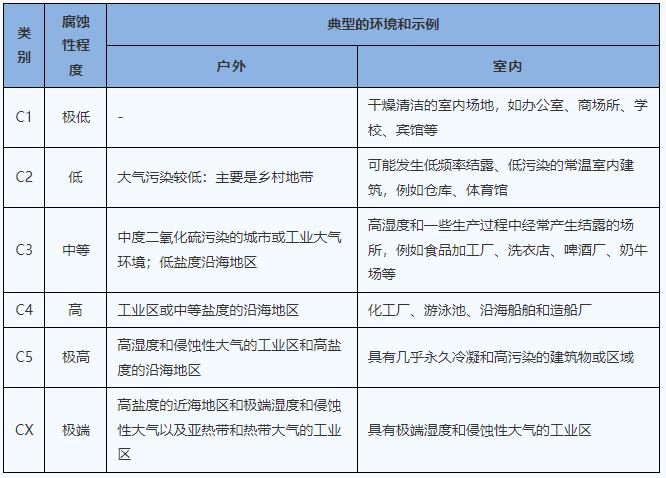

大氣腐蝕性分類

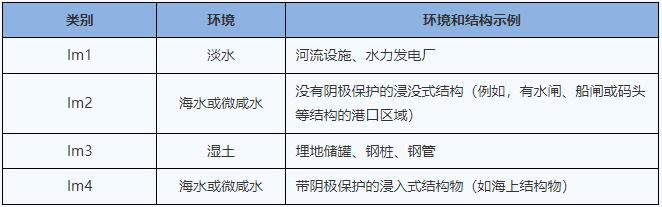

浸沒在水中或埋在土壤中的分類

S2 認(rèn)防護(hù)涂料耐久性

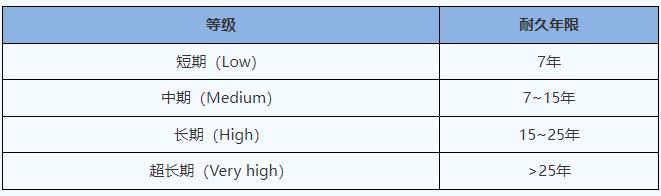

涂料系統(tǒng)的耐久年限，參考ISO 12944-1部分：

S3 選擇工程需要的涂層體系

ISO 12944-5部分描述了常見的用于鋼結(jié)構(gòu)防腐蝕保護(hù)的涂料類型以及涂料體系，也對在除了極端環(huán)境級別CX和環(huán)境級別Im4以外的不同腐蝕環(huán)境、不同表面處理等級以及不同耐久性的要求下，如何選擇涂料體系提供了指導(dǎo)。

根據(jù)基材選用標(biāo)準(zhǔn)推薦最小的涂層體系。標(biāo)準(zhǔn)里面涂層體系都是結(jié)合現(xiàn)場應(yīng)用經(jīng)驗和按ISO 12944-6實驗室性能測試結(jié)果給出的，具有很好的參考價值。

ISO 12944-5 附錄B 腐蝕防護(hù)體系的最低要求。參考表B.1-表B.5，碳鋼、熱浸鍍鋅鋼和熱噴涂金屬涂層。

ISO 12944-5 附錄C 用于碳鋼的涂料體系。參考表C.1-表C.6，各腐蝕級別下碳鋼用涂料體系的具體組成。

ISO 12944-5 附錄D 熱浸鍍鋅鋼的涂料體系。

ISO 12944-5 附錄E 熱噴涂金屬涂層上的涂料體系。

注意點：

1、體系在實踐中已經(jīng)被證實是行之有效的，但該列表不可能把所有涂料類別都列舉出來，其它一些類似體系也可能是可行的。

2、在給定的基料類型下，涂層的性能，根據(jù)涂料的具體組成不同而會有很大的變化。在ISO 12944-6中描述的基料類型只是例子，其他類型的涂料也是可以使用的。

3、新技術(shù)在不斷地發(fā)展，并經(jīng)常受到政府法律法規(guī)的影響，那些經(jīng)以下方法被證明性能有效的新技術(shù)是可以被接受的：

a） 這些新技術(shù)應(yīng)用后，經(jīng)追蹤和記錄被驗證是行之有效的。

b） 實驗室測試的結(jié)果至少符合ISO 12944-6和ISO 12944-9要求。

S4 涂層體系進(jìn)行實驗室驗證

根據(jù)標(biāo)準(zhǔn)選用涂層配套體系，如果業(yè)主要求對其進(jìn)行實驗室測試，就要對涂層體系進(jìn)行實驗室測試，主要依據(jù)是ISO 12944-6或ISO 12944-9標(biāo)準(zhǔn)。

ISO 12944-6適用于無涂層鋼結(jié)構(gòu)、熱浸鍍鋅鋼以及熱噴涂鋅金屬涂層表面的防護(hù)涂料體系，不適用于電鍍鋅和已涂漆的鋼結(jié)構(gòu)表面的防護(hù)涂料體系。

測試項目：

ISO 6270-1 凝露試驗

ISO 9227 中性鹽霧試驗

ISO 12944-9 循環(huán)老化試驗

ISO 2812-2 浸水試驗

ISO 12944-9標(biāo)準(zhǔn)規(guī)定了海上建筑及相關(guān)結(jié)構(gòu)（如：暴露于海洋大氣、浸于海水或鹽水中）所采用的防護(hù)涂料體系的性能要求。這些結(jié)構(gòu)暴露在按ISO 12944-2定義的CX或者Im4腐蝕性級別的環(huán)境中。

02 例分析

客戶：國外某知名電氣公司

對象：戶外電控柜（基材為碳鋼）

環(huán)境：沿海工業(yè)區(qū)（200米內(nèi)）

計劃服役：20年

S1 認(rèn)腐蝕類別 ISO 12944-2

這個案列在沿海工業(yè)區(qū)，沿海工業(yè)區(qū)一般都是能源、石油、化工企業(yè)，所處的環(huán)境是高濕高鹽和高腐蝕，所以按Step 1步驟選的環(huán)境類型是C5。

S2 認(rèn)防護(hù)涂料耐久性 ISO 12944-1

設(shè)計服役年限是20年，按Step 2，選擇的是15~25年，所以耐久選擇“高”（其實很多涂層的耐久性設(shè)計還會把建設(shè)周期也考慮進(jìn)去，一般認(rèn)為2年）。

S3 選擇工程需的涂層體系 ISO 12944-5

該樣品的基材為碳鋼，環(huán)境為C5，耐久性為“高”，所以給合ISO 12944-5中表B.1和B.2，按附錄C中的表C.5，選擇涂層體系：ISO 12944-5/C5.03或ISO 12944-5/C5.07。

S4 涂層體系實驗室驗證/預(yù)認(rèn)證

主要依據(jù)是ISO12944-6或ISO 12944-9這兩份標(biāo)準(zhǔn)進(jìn)行涂層體系的檢測。

03 SO 12944主要的引用標(biāo)準(zhǔn)

ISO 6270-1 色漆和清漆-耐濕性的測定-第1部分：凝露試驗（單面暴露）

ISO 7384 色漆和清漆-人造大氣環(huán)境下的腐蝕試驗-一般要求

ISO 9227 人工大氣腐蝕試驗-鹽霧試驗

ISO 1461 熱浸鍍鋅鋼板和鋼制品-技術(shù)要求和試驗方法

ISO 1513 色漆和清漆-試樣的檢查和準(zhǔn)備

ISO 2409 色漆和清漆-劃格試驗

ISO 2808 色漆和清漆-漆膜厚度的測量

ISO 2812-2 色漆和清漆-耐液體介質(zhì)性能的測定-第2 部分：浸水試驗

ISO 4624 色漆和清漆-拉開法附著力試驗

ISO 4628 色漆和清漆涂層老化評價

ISO 20340-2009 色漆和清漆-海上平臺及相關(guān)結(jié)構(gòu)防護(hù)涂料體系的性能要求

NORSOK STANDARD M501（海上平臺）表面處理和防護(hù)涂層

NACE TM0404-2004 標(biāo)準(zhǔn)試驗方法-海上平臺大氣區(qū)和浪濺區(qū)新建防腐用涂層體系
