監測傳感器選擇

目前，耐久性監測傳感器分為預埋式和后裝式兩類，分別應用于新建和已建結構物。其中應用于新建結構的預埋式傳感器包括德國Sensortec GMBH公司的陽極梯、丹麥Force Technology公司的ERE20電極、美國Virginia TechnologiesInc公司的ECI腐蝕監測器以及四航研究院的多功能耐久性監測傳感器等。

陽極梯應用較為廣泛，這種耐久性監測傳感器是基于宏電池電流監測技術來判斷腐蝕的發生。對于內部干燥的混凝土，若監測電流絕對值小于15 μA，表明被檢測的陽極未發生腐蝕，反之則表明陽極發生腐蝕；而對于內部潮濕的混凝土，其腐蝕發生的標志是監測電流絕對值的突變增加以及電位的持續負移。基于監測到的腐蝕發生時間及電極埋深等數據，可評估混凝土結構的剩余使用壽命。

ERE20電極本質為MnO2參比電極，它是通過半電池電位法測量鋼筋的電位從而判斷鋼筋銹蝕。根據JTS/T 236-2019《水運工程混凝土試驗檢測技術規范》標準，并結合MnO2電極與CuSO4電極的電位差計算鋼筋的半電池電位（相對于MnO2電極），判斷其銹蝕狀態，結果見表3。ERE20電極作為一種固態長壽命電極，具有較高的穩定性和實用性，可與陽極梯聯用，結合半電池電位判斷各陽極腐蝕狀況。

ECI腐蝕監測器可實現鋼筋腐蝕速率、氯離子含量和混凝土電阻率、極化電阻的定量監測。多功能耐久性監測傳感器也具備相同功能，此外它還可以監測混凝土內部的pH，且該設備價格相對便宜。根據混凝土內部氯離子含量隨時間變化規律，可推算出混凝土結構的剩余使用壽命。

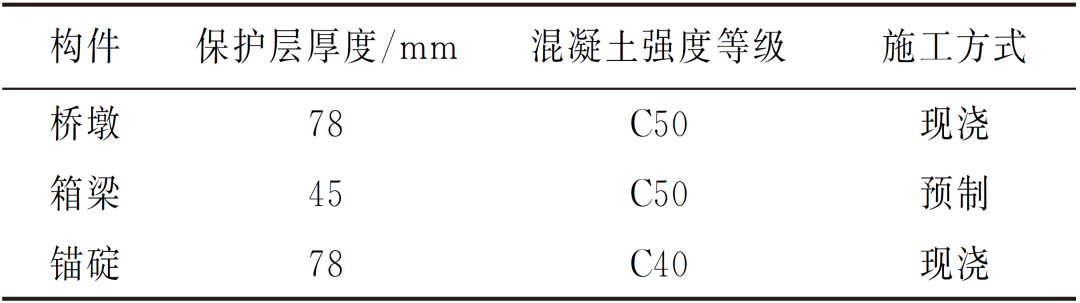

結合以上傳感器的特點，確定耐久性監測傳感器的設置方案，如表4所示，即在每個監測點布置1套陽極梯、1個ERE20電極、2套多功能耐久性監測傳感器。傳感器均需在混凝土澆筑前預埋到混凝土保護層中，并在施工階段將電纜沿外側鋼筋引至目標區域，以便無線采集系統安裝以及后期統一管理和維護。

數據采集系統布置

為便于以后采集設備安裝維護及供電，數據采集系統置于監測點上方的箱梁或承臺上，如圖1所示。

（a）橋墩     （b）錨碇

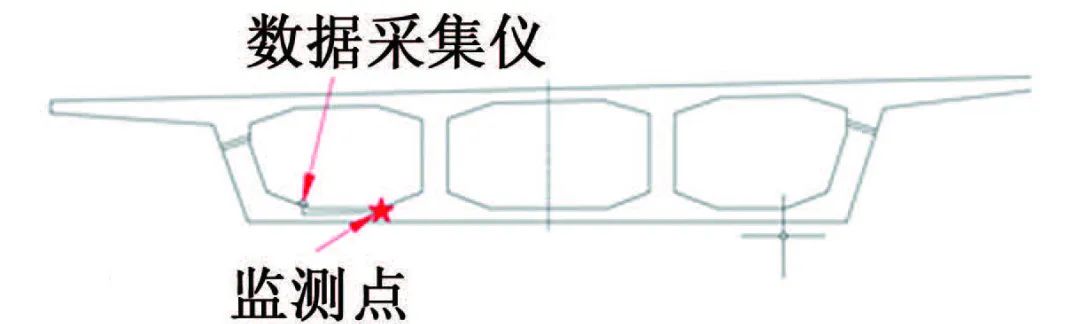

（c）箱梁

圖1 傳感器及采集儀設計位點示意

針對偏遠或供電不便的區域，采用太陽能-蓄電池供電系統進行長期供電。采用無線網絡進行遠程數據傳輸，一套數據采集儀可與多個不同種類的傳感器同時適配連接。一套數據采集儀負責同一結構上的所有傳感器的通訊，數據采集系統詳細布置如表5所示。

耐久性傳感器安裝

陽極梯及ERE20電極安裝

為了便于安裝，將ERE20電極線路并入陽極梯系統中。安裝時，ERE20電極固定在陽極梯附近的鋼筋上，以確保更準確檢測出陽極梯各陽極電位。陽極梯安裝時，先挑選合適的鋼筋間隙，確保陽極梯固定棒與上端接觸處剛好緊靠在鋼筋上，然后依次用扎帶固定陽極梯固定棒及上端接觸位置，如圖2所示。

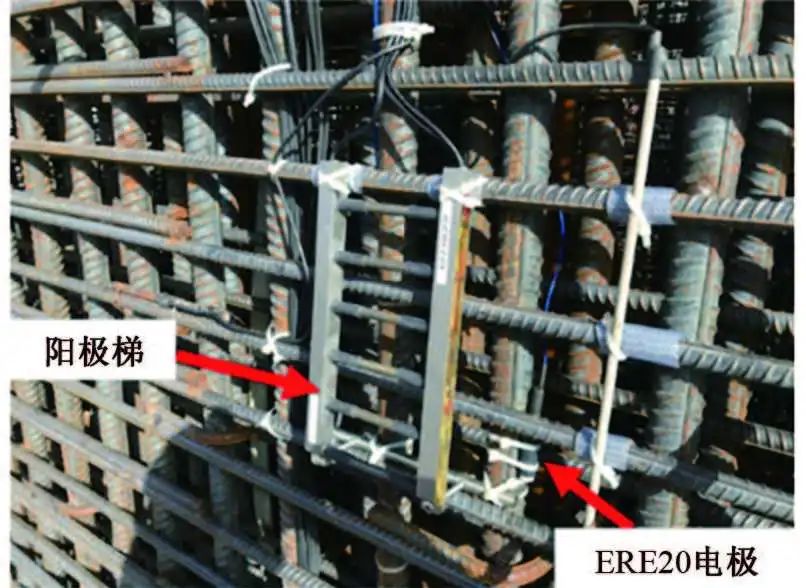

圖2 陽極梯及ERE20電極安裝

值得注意的是，陽極梯上端與鋼筋接觸處需與鋼筋絕緣，陰極也需與鋼筋絕緣。同時，為保證陽極梯各陽極均勻分布于混凝土保護層內，通常情況下，在模板安裝完畢后再調節陽極梯各陽極埋深。最后，測量各陽極到模板的距離，記錄各陽極的埋深，以便后期進行耐久性數據分析及混凝土壽命評估。

多功能耐久性監測傳感器安裝

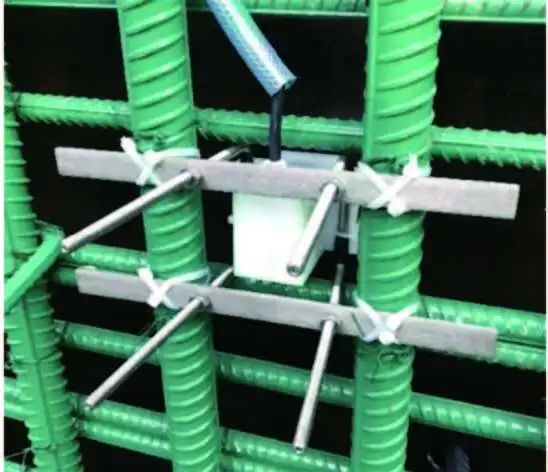

多功能耐久性監測傳感器安裝方法簡便，其結構和安裝如圖3所示。先利用U型支架將傳感器固定，再用帶孔的鋼條固定U型支架，然后用扎帶將鋼條綁牢在鋼筋上，最后利用支架上的螺母位置來調節傳感器埋深。記錄傳感器表面到模板距離，便于耐久性數據評估。

圖3 多功能耐久性監測傳感器的結構及安裝

耐久性數據分析

ERE20電極監測數據

深中通道大氣區的混凝土結構內部采用的是普通鋼筋，陽極梯安裝時鋼筋電極與結構物鋼筋電連接，因此可通過測量ERE20電極與陽極梯鋼筋電極間的電位判斷鋼筋腐蝕狀況。在浪濺區混凝土結構中，內部靠外側采用的是環氧鋼筋，因陽極梯鋼筋電極固定在環氧鋼筋附近，所以測量的數據與此處環氧鋼筋破損處的腐蝕狀況相近。

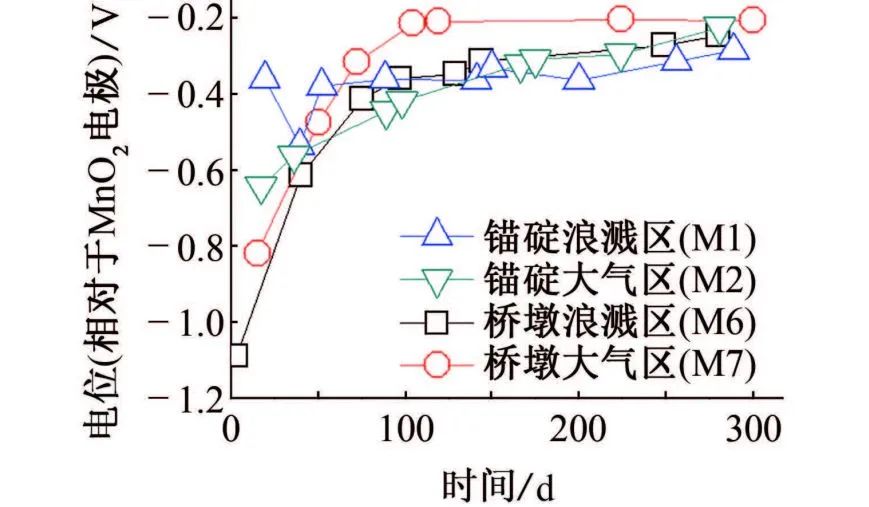

圖4為錨碇（M1、M2）和119號橋墩（M6、M7）監測點ERE20電極監測數據。可見監測初期，由于耐久性傳感器所在的混凝土未完全水化，內部環境不穩定，因此數據波動較大，電位過負，部分數據小于-1.0 V（相對于MnO2電極）。隨著時間延長，鋼筋電位逐漸正移，這是因為混凝土內部水分逐漸消耗殆盡，內部環境也趨于穩定。由于半電池電位檢測數據是在工程建設階段采集的，受工程圍堰影響，大氣區和浪濺區各監測點的電位差異不明顯。約300天后，各監測點的電位都穩定在-0.3~-0.2 V（相對于MnO2電極）。結合表3中數據可判斷混凝土內部鋼筋逐漸趨于鈍化，且尚未發生腐蝕。

圖4 ERE20電極耐久性監測數據

陽極梯監測數據

陽極梯可測量不同陽極與陰極之間的電位和電流、相鄰陽極之間的混凝土電阻等參數，獲得相應的腐蝕監測數據。

從M1監測點的數據可以看出，監測250天后，電位和電流逐漸穩定，電流數據絕對值都小于15 μA，而電阻隨著時間延長不斷增加，這表明混凝土內部水分逐漸消耗完畢，內環境也逐漸穩定。結合陽極梯的腐蝕判斷依據，電流未超過閾值，表明M1點尚未監測到腐蝕發生。從M2監測點的數據可以看出，混凝土澆筑后短時間內，電位與電流數值波動明顯，約100天后，電流數值趨于零，電流絕對值小于15 μA，而電阻在此過程中逐漸增大，這表明此處陽極梯未監測到腐蝕發生。

多功能耐久性監測傳感器監測數據

氯離子是影響腐蝕發生的關鍵因素之一，也是橋梁健康監測需要重點監測的耐久性參數之一。結合四航研究院研究結果表明，氯離子濃度與探針電位成正相關，且當探針電位低于15 mV時，環境中的氯離子濃度大于0.06 mol/L（混凝土中氯離子的臨界濃度）。

圖5 多功能耐久性監測傳感器的監測數據

結語

結合深中通道腐蝕環境和結構特點，針對性地設計及搭建了耐久性監測系統，成功地將36套耐久性監測傳感器安裝于深中通道錨碇、箱梁、橋墩的浪濺區及大氣區。同時，通過現場采集的耐久性監測數據分析可知，盡管數據存在一定的波動，但從目前各監測點的陽極梯數據及半電池電位判斷，耐久性傳感器尚未監測到腐蝕發生，橋梁耐久性健康狀態良好。
